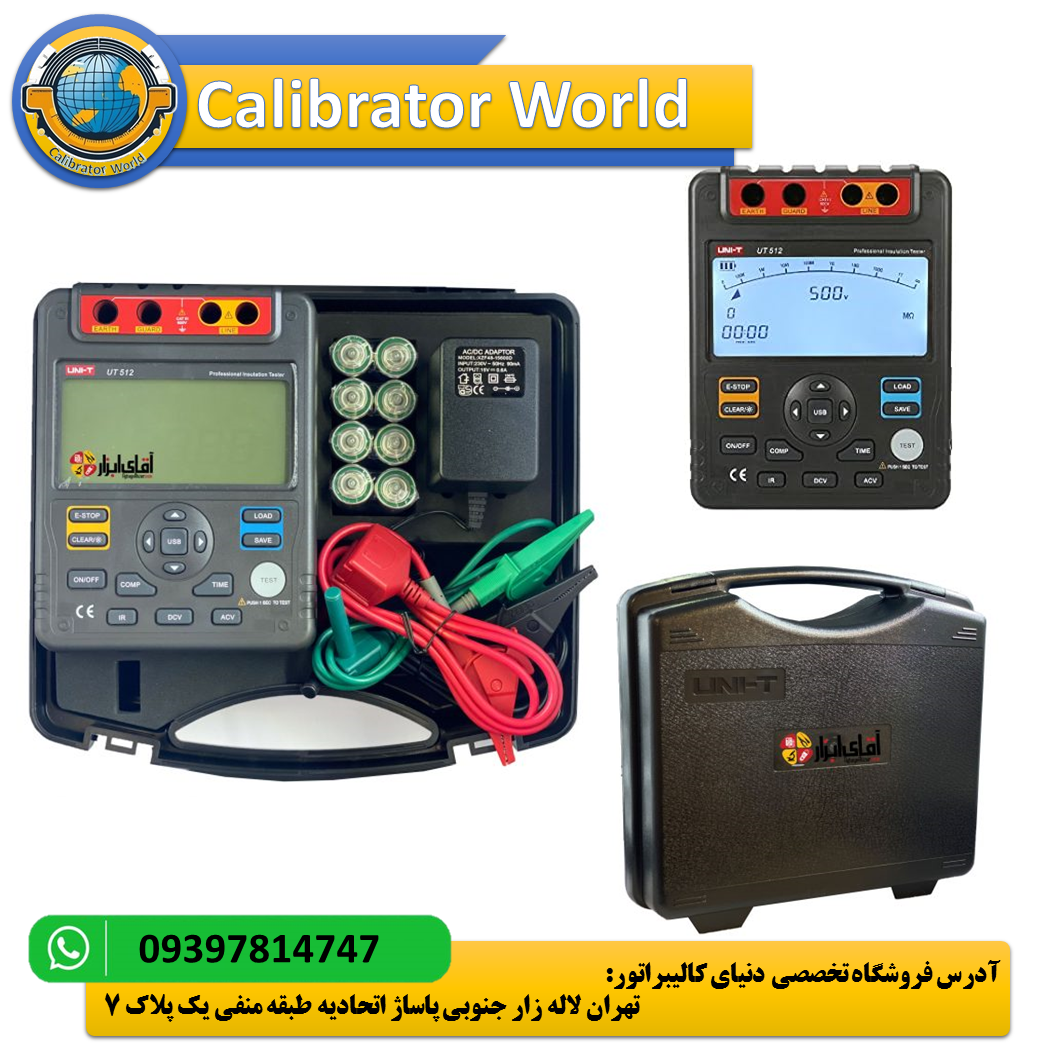

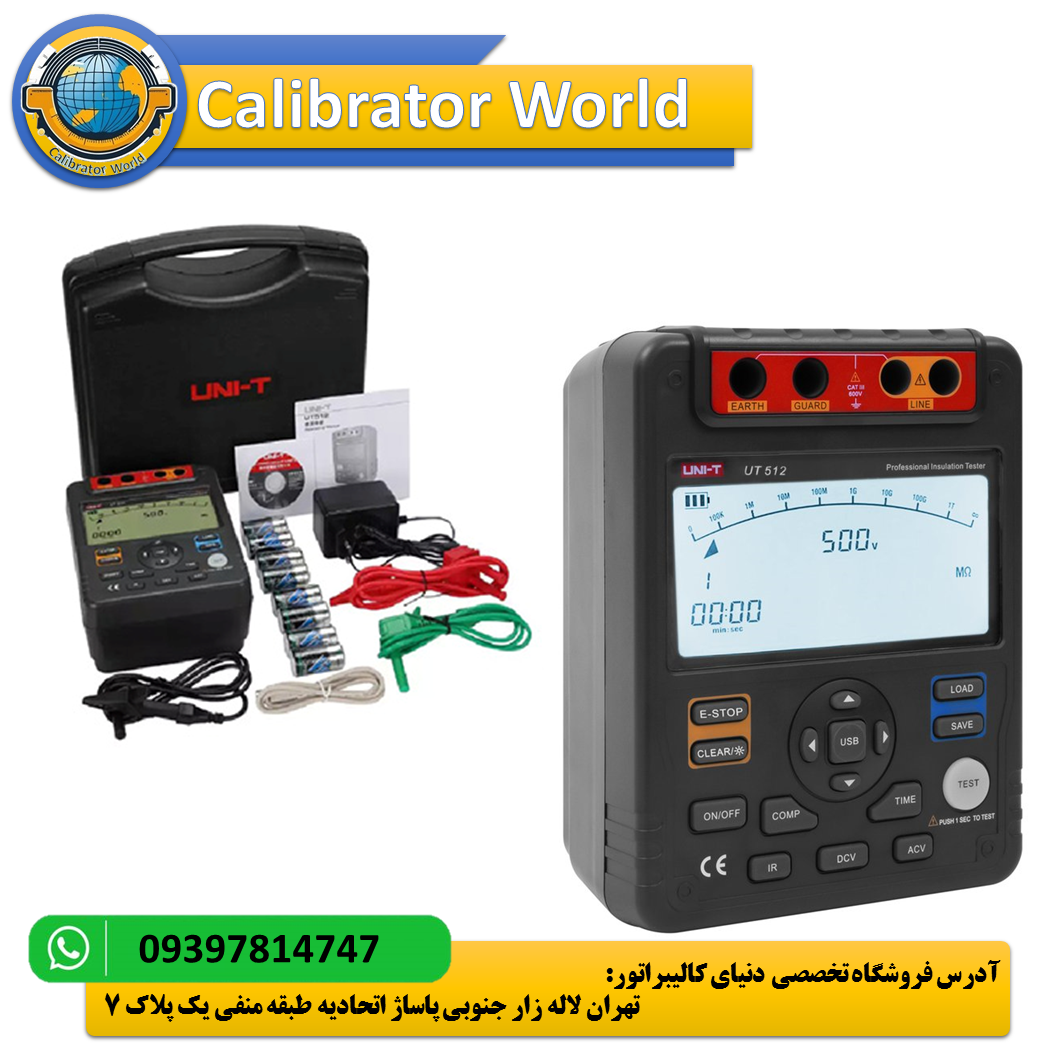

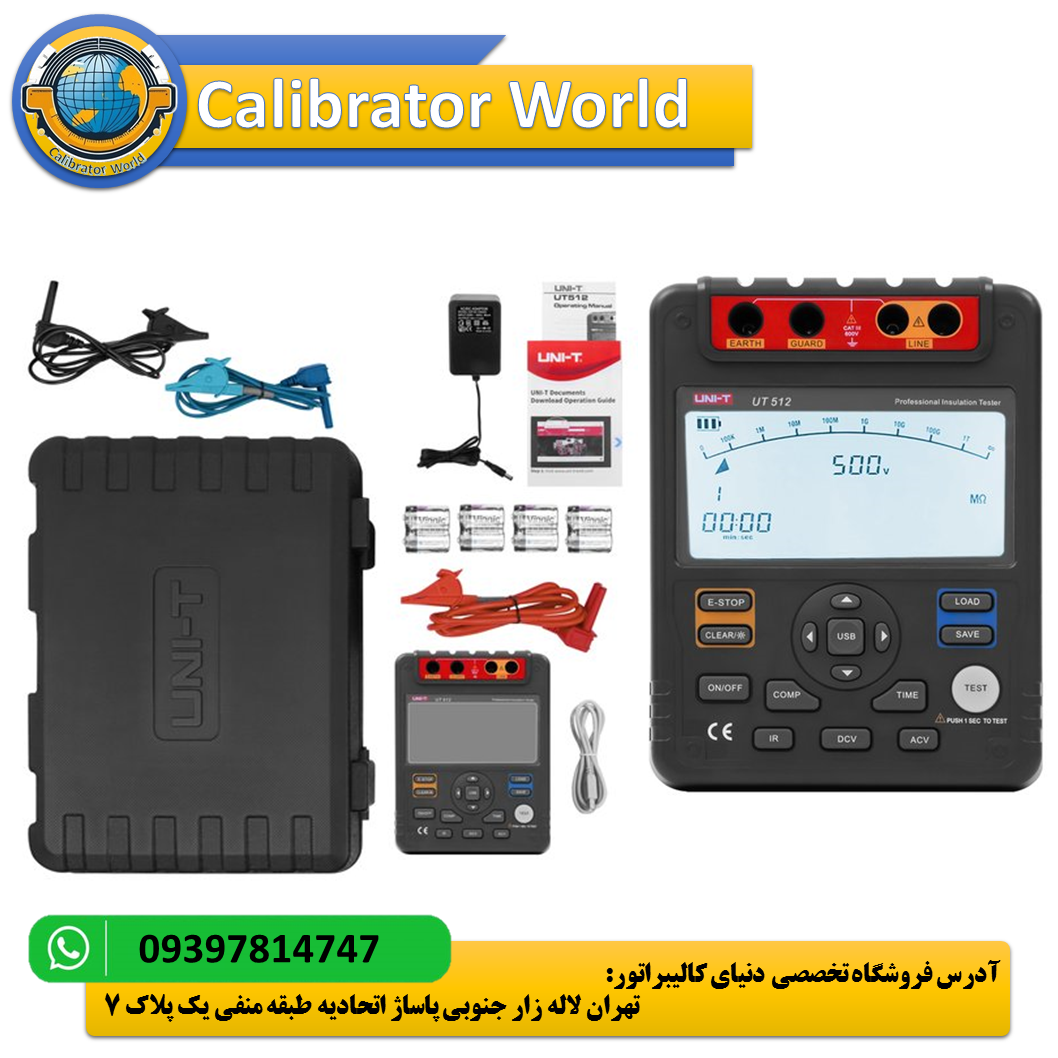

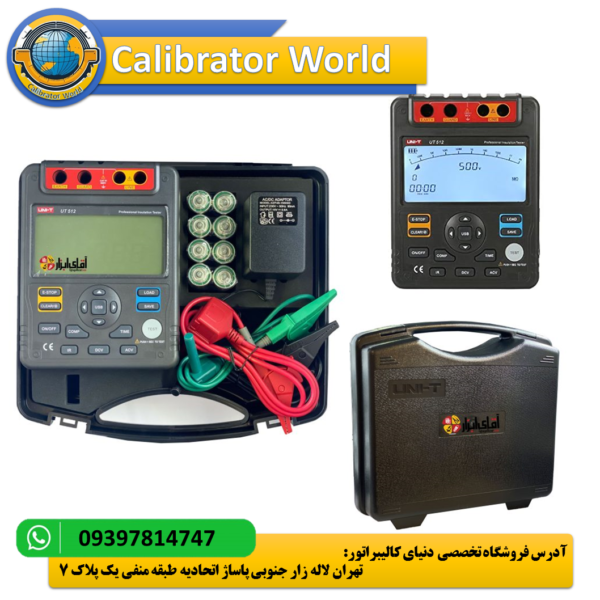

میگر (تستر عایق کابل ) 2.5 کیلو ولت برند یونیتی UNI-T UT512
میگر تستر عایق یونیتی UNI-T UT512 یک تستر دیجیتالی مقاومت عایق ولتاژ بالا است که با محدوده های مختلف از جمله 250 ولت، 500 ولت، 1000 ولت، 2500 ولت طراحی شده است. این یک متر اندازه گیری ایده آل برای برق، مخابرات، هواشناسی، اتاق ماشین، میدان نفتی، نصب و نگهداری الکترومکانیکی و بخش تامین برق شرکت صنعت و معدن است.
میگر تستر عایق یونیتی UNI-T UT512 یکی از دستگاه های تست عایق موجود در بازار می باشد که دارای کیفیت فوق العاده و قابلیت اندازه گیری مقاومت عایق از0.5MΩ تا 100GΩ می باشد. ولتاژ تست این کد محصول در 4 رنج 2500V/1500V/1000V/500V می باشد همچنین توانایی اندازه گیری ولتاژ متناوب را نیز دارد.
میگر 2.5 کیلو یونیتی UNI-T UT512 دستگاهی کاربردی برای اندازه گیری مقاومت عایقی در انواع تجهیزات الکتریکی مانند عایق کابل ها، ترانسفورماتورها ، موتورها و …. مورد استفاده قرار میگیرد. این دستگاه میگر میتواند مقدار مقاومت را تا 200 گیگا اهم تحت ولتاژ تزریقی 2.5 کیلو ولت در چهار رنج اندازه گیری کند. دارای نمایشگر بزرگ به همراه نور پس زمینه و بار گراف بوده که مجهز به تایمر برای نشان دادن مقدار زمان اندازه گیری و دارای حالت اندازه گیری پیوسته است.این میگر متیواند شاخصه های PI و DAR را اندازه گیری کندو از ویژگی ها مهم آن میتواند قابلیت ذخیره 18 گروه داده و قابلیت اتصال آن به کامپیوتر را اشاره کرد. این میگر میتواند مقادار حد بالا وحد پایین مقادمت را مقایسه کرده و دارای دشارژ اتوماتیک برای ایمنی بیشتر کاربر است. بر روی نمایشگر آن نشانگر باتری و نشانگر های ولتاژ وجود دارد .

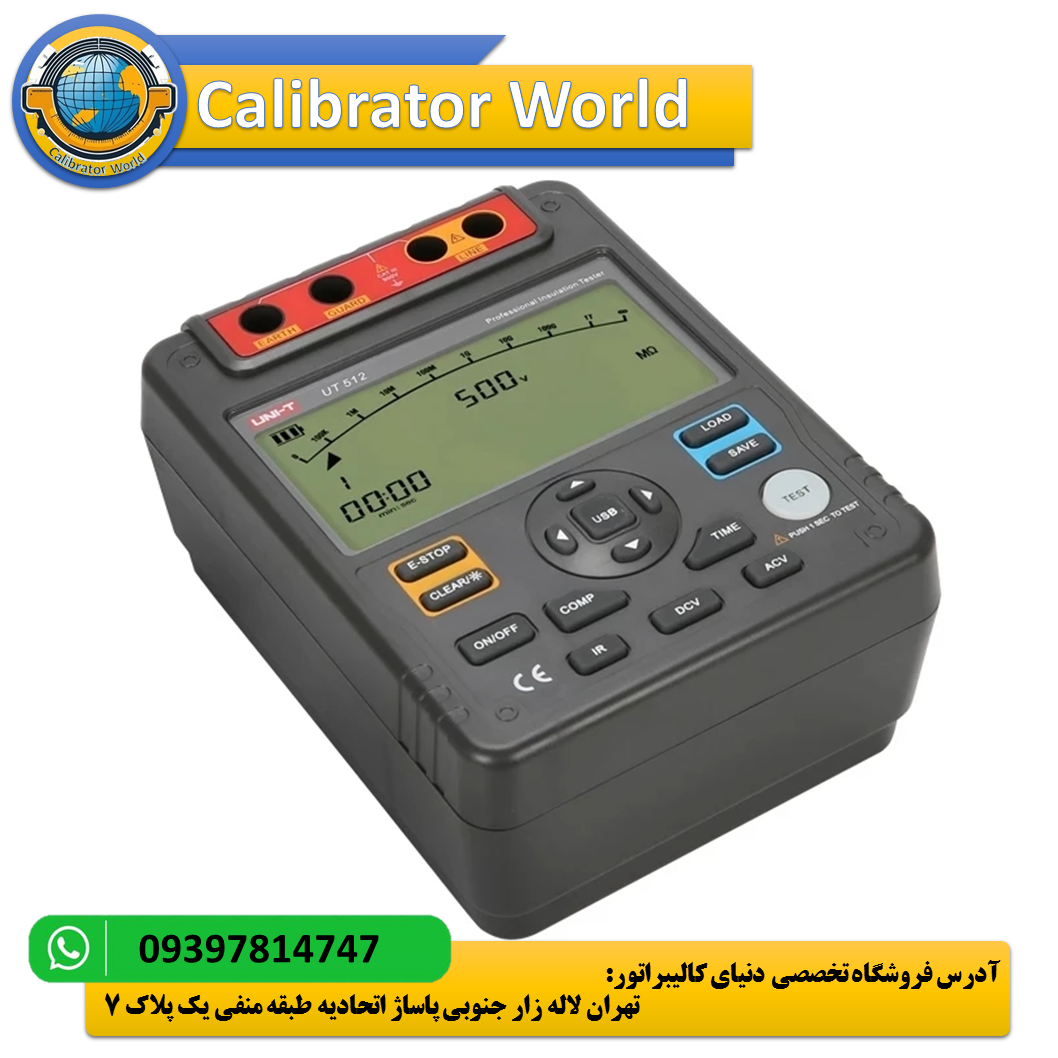

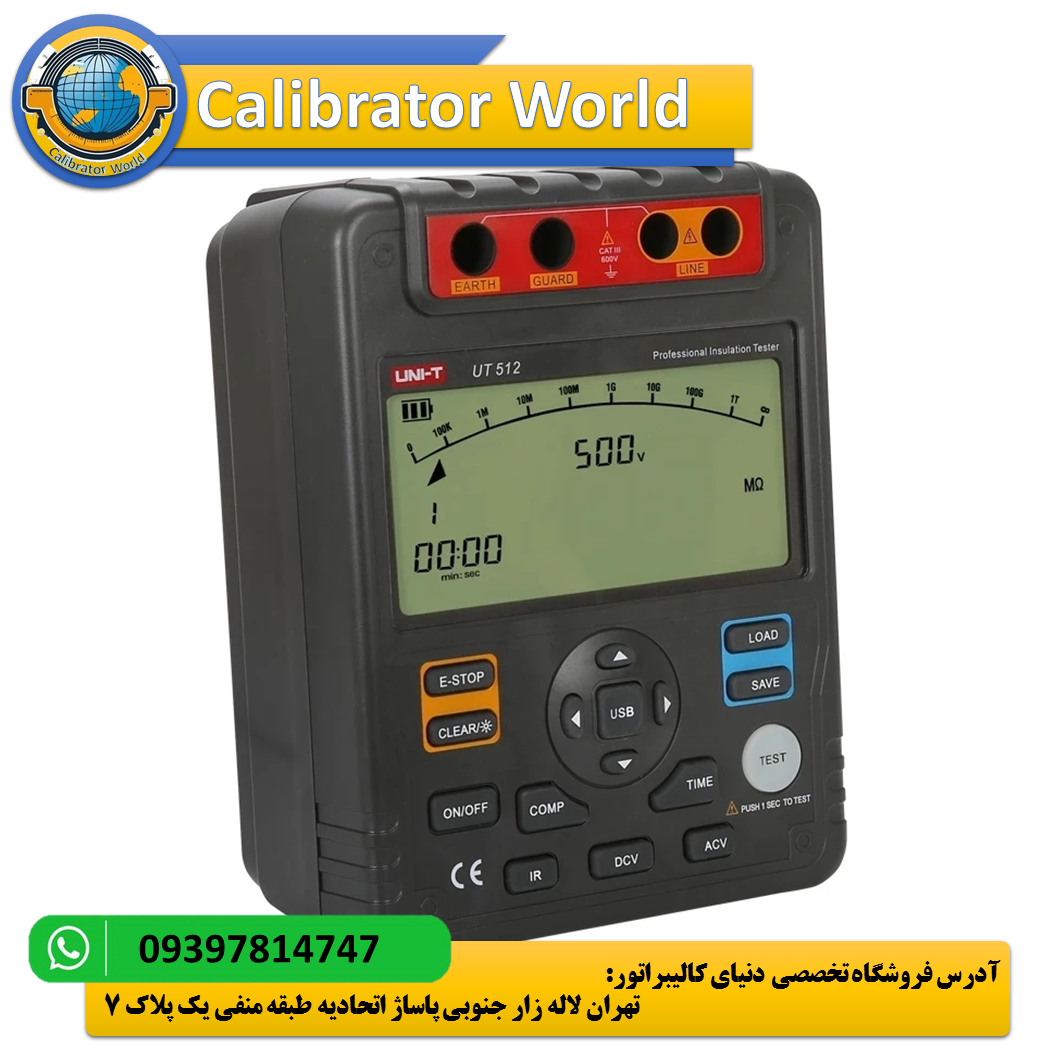

میگر UNI-T UT512
این دستگاه با اندازه گیری مقاومت عایق بین مدارهای الکتریکی یا بین مدارها و زمین کار می کند و می تواند مقاومت عایق، ولتاژ AC/DC، IP یا شاخص پلاریته (قطبیت) و DAR جذب دی الکتریک (Dielectric Absorption) را اندازه گیری کند. قابلیت اندازه گیری مقاومت عایقی در دستگاه میگر (تستر عایق) 2.5 کیلو ولت UT512 تا 100 گیگا اهم می باشد و محدوده تست ولتاژ آن در 3 رنج و تا 2.5 کیلو ولت می باشد.
از دیگر عملکردهای مهم این دستگاه می توان به قابلیت اندازه گیری ولتاژ AC تا 600 ولت ؛ ولتاژ DC تا 600 ولت اشاره کرد. قابلیت اندازه گیری جریان مدار کوتاه در این دستگاه کمتر از 1.8 میلی آمپر می باشد. علاوه براین قابلیت اندازه گیری یا IP شاخص پلاریته (قطبیت) و DAR جذب دی الکتریک (Dielectric Absorption) نیز در این دستگاه وجود دارد. علاوه بر این این دستگاه دارای پورت و کابل USB می باشد که کاربر می تواند از طریق اتصال به دستگاه به کامپیوتر داده های خود را در نرم افزار کامپیوتری مخصوص دستگاه آنالیز کند.

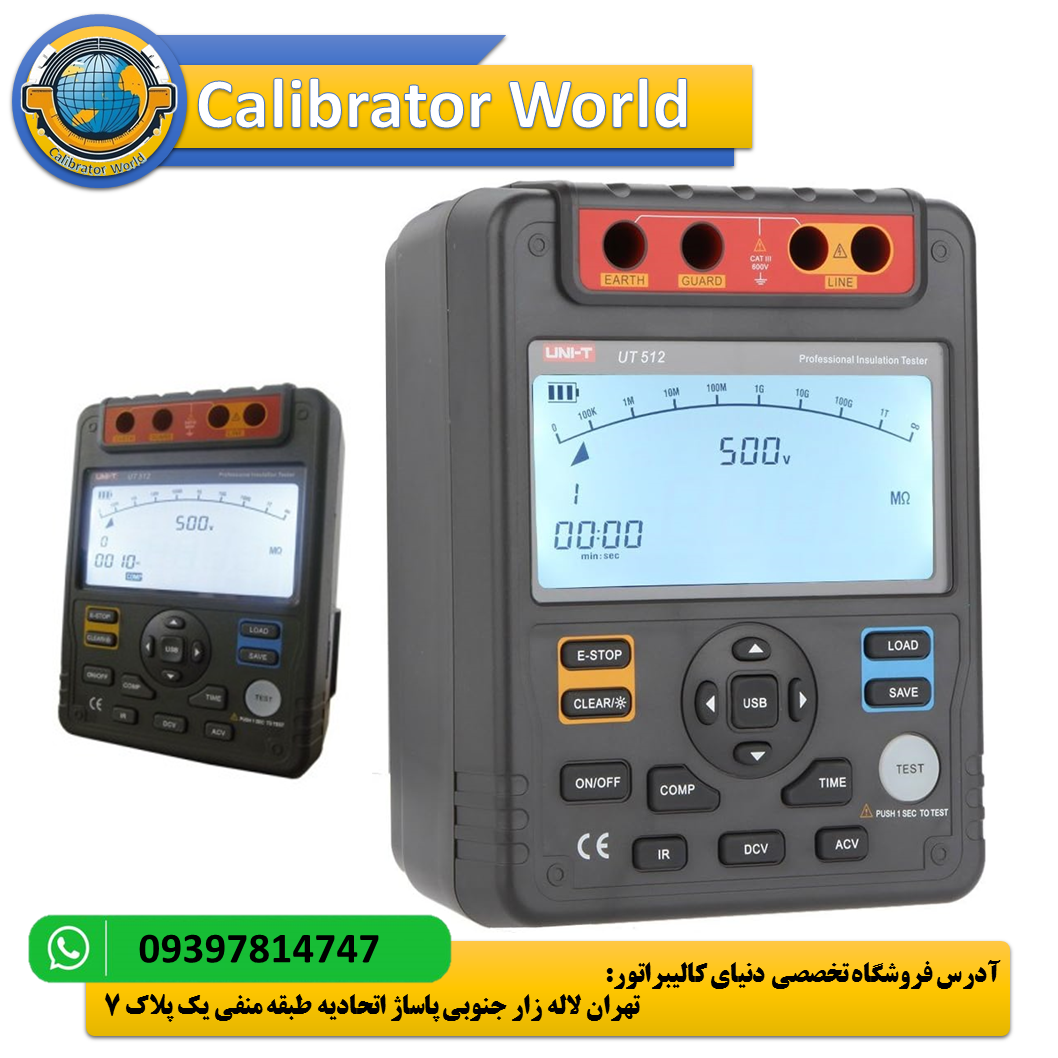

نمایشگر میگر UNI-T UT512
نمایشگر این دستگاه 9999 رقمی است و قابلیت نمایش بارگراف تا 30 بخش جهت تسهیل مشاهده نتایج و افزایش بهره وری کار با دستگاه و دقت اندازه گیری به کاربر کمک می کند. رنج اندازه گیری این دستگاه به صورت خودکار Auto rangeمی باشد که تمام رنج اندازه گیری را پوشش می دهد و به صورت خودکار بهترین رنج اندازه گیری را انتخاب می کند. این میگر قابلیت ذخیره داده ها تا 18 داده با امکان بازخوانی و پاک کردن داده های ذخیره شده را دارد. قابلیت اندازه گیری در دو حالت اندازه گیری پیوسته و زمان بندی شده نیز برای کاربر فراهم شده است. بازه زمانی تنظیم اندازه گیری در حالت اندازه گیری زمانبندی شده از 10 ثانیه تا 15 دقیقه می باشد.
قابلیت اندازه گیری مقایسه ای جهت تنظیم مقایسه در سطح Pass/Fail جهت اندازه گیری مقاومت عایقی؛ ؛ نشانگر اضافه بار ؛ آلارم هشدار دهنده پارامتر خارج از رنج اندازه گیری ؛ شناسایی ولتاژ بالا ؛ اندازه گیری خودکار در بازه زمانی 15 دقیقه ؛ تخلیه خودکار جریان ؛ آلارم هشدار دهنده ولتاژ بالا ؛ صفحه نمایش LCD بزرگ با نور پس زمینه جهت تسهیل کار در محیط های کم نور و تاریک ؛ نشانگر کاهش باتری و خاموشی خودکار جهت صرفه جویی در میزان مصرف باتری نیز اشاره کرد.
مشخصات کلی میگر یونیتی مدل UNI-T UT512
دستگاه میگر (تستر عایق) 2.5 کیلو ولتUT512 ابزاری دقیق و قابل اطمینان جهت اندازه گیری بسیار دقیق مقاومت عایقی و ولتاژ ، IP و DAR می باشد.
در این دستگاه از هشت عدد باتری 1.5 ولتی LR14 استفاده شده است. کم شدن میزان باتری موجب ایجاد خطا در خواندن اطلاعات و در نتیجه موجب آسیب زدن به کاربر می شود. کمپانی یونیتی در طراحی دستگاه میگر (تستر عایق) 2.5 کیلو ولتUT512 از ویژگی نشانگر کاهش باتری و خاموشی استفاده کرده است که با کاهش میزان باتری به زیر محدوده 5.9 ولت نشانگر کاهش باتری روی صفحه نمایش ظاهر شده و به کاربر اطلاع می دهد در زمان مناسب باتری را تعویض کند .
ویژگی خاموشی خودکار با غیر فعال ماندن دستگاه فعال شده و در مصرف باتری صرفه جویی می شود. قابلیت شارژ این دستگاه با استفاده از آداپتر برق نیز برای کاربر فراهم شده است که درصورت نیاز می تواند با پرداخت هزینه بیشتر آداپتور دستگاه را دریافت کند. صفحه نمایش بکار رفته در این دستگاه از نوع LCD با نور پس زمینه جهت سهولت کار با دستگاه در محیط های تاریک می باشد. ابعاد این مولتی متر 94 x 155 x 202 میلی متر ، سایز صفحه نمایش آن 58 x 123 میلی متر ؛ وزن آن 1.8 کیلو گرم، و رنگ دستگاه قرمز و خاکستری است.
مشخصات فنی تستر عایق UNI-T UT512
با استفاده از دستگاه میگر (تستر عایق) 2.5 کیلو ولت UT512 برند یونیتی می توان مقاومت عایقی را در تجهیزات مختلف مانند ترانسفورماتورهای بزرگ و موتورهای ولتاژ بالا از 0.5 مگا اهم تا 100 گیگا اهم و در محدوده های تست ولتاژهای 500 ولت، 1 کیلو ولت، 1.5 ولت، و 2.5 کیلو ولت اندازه گیری کرد. در واقع در این دستگاه 4 رنج تست ولتاژ برای اندازه گیری وجود دارد. علاوه بر مقاومت عایقی می توان ولتاژ DC را تا 600 ولت و با دقت ±(2%+5) و ولتاژ AC را 600 ولت و با دقت ±(2%+5) اندازه گیری کرد. جریان اتصال کوتاه در این دستگاه کمتر از 1.8 میلی آمپر می باشد.
با استفاده از پورت USB و کابل همراه دستگاه می توان داده های ذخیره شده را به کامپیوتر انتقال داد و در نرم افزار مخصوص دستگاه داده ها را آنالیز کرد. قابلیت اندازه گیری در دو حالت اندازه گیری پیوسته و زمان بندی شده نیز برای کاربر فراهم شده است. بازه زمانی تنظیم اندازه گیری در حالت اندازه گیری زمانبندی شده از 10 ثانیه تا 15 دقیقه می باشد. این دستگاه دارای قابلیت اندازه گیری مقایسه ای نیز می باشد.
از دستگاه میگر (تستر عایق) 2.5 کیلو ولت UT512 برند یونیتی می توان در دمای محیطی 10- تا 40 درجه سلیسوس و رطوبت کمتر از 85 درصد استفاده کرد. می توان این محصول را دمای محیطی 20- تا 60 درجه سلسیوس و رطوبت کمتر از 90 درصد ذخیره و نگهداری کرد.
خرید میگر یونیتی UNI-T UT512
میگر دیجیتال یونیتی مدل UNI-T UT512 دستگاهی از کمپانی بزرگ UNI-T کشور هنگ کنک با دقت بسیار بالا و کیفیت فوق العاده می تواند مقاومت عایق را از 0.5 مگا اهم تا 100 گیگا اهم اندازه گیری کند. ولتاژ تست این دستگاه در 4 رنج 500/1000/1500/2500 ولت می باشد. تستر عایق کابل یونی تی 512 همچنین می تواند ولتاژ متناوب را نیز اندازه گیری کند.
با نور پس زمینه و شفاف می توان به راحتی مقادیر اندازه گیری شده را در مکان های سخت و دشوار مشاهده کرد. دستگاه تستر عایق کابل یونی تی 512 که مجهز به قابلیت Auto Range می باشد. دارای نشانگر ضعیف بودن باتری است که به کاربر این امکان را می دهد تا با مدیریت زمان نسبت به تعویض به موقع باتری اقدام نماید. و از هدر رفتن و از دست رفتن اطلاعات جمع آوری شده پیش گیری کرد. همچنین برای انتقال داده و اطلاعات به کامپیوتر می توان از پورت USB استفاده کرد. این اهم متر کابل دیجیتال دارای گراف عقربه ای نیز می باشد.
ویژگی های میگر یونیتی مدل UNI-T UT512
- قابلیت اندازه گیری PI/DAR
- رابط USB و نرم افزار کامپیوتر
- حالت اندازه گیری اتصال کوتاه
- خاموش شدن خودکار و نشانگر اتمام باطری
- ذخیره سازی اطلاعات در 18 گروه
- حالت اندازه گیری تایمر خودکار،اندازه گیری ظرف مدت 15 دقیقه
- جریان اتصال کوتاه :1.5mA-1.8mA
- ولتاژ مستقیم :600V
- ولتاژ متناوب :600V
مشخصات فنی میگر تستر عایق یونیتی UNI-T UT512
| کمپانی | UNI-T | |
| نوع متر دیجیتالی | insulation resistance meter | |
| نمایشگر دستگاه | LCD (9999) 19mm | |
| بارگراف | 29 segm. | |
| ولتاژ تست | 1000VDC (range 2M…10GΩ), 1500VDC (range 5M…20GΩ), 2500VDC (range 10M…100GΩ), 500VDC (range 0.5M…5GΩ) | |
| محدوده اندازه گیری مقاومت زمین | 0,1M…500k/100M/5G/10G/20G/100GΩ | |
| دقت اندازه گیری مقاومت | ±(3% + 5 digits) | |
| محدوده اندازه گیری ولتاژ AC | 1…30/600V | |
| دقت اندازه گیری ولتاژ AC | ±(2% + 5 digits) | |
| محدوده اندازه گیری ولتاژ DC | 1…30/600V | |
| دقت اندازه گیری ولتاژ DC | ±(2% + 5 digits) | |
| تست اتصال کوتاه | acoustic signal for R<30Ω | |
| درجه Pollution | 2 | |
| ابعاد | 202 x 155 x 94mm | |
| وزن به همراه باتری | 2kg | |
| منبع تغذیه | 8 batteries 1,5V LR14 | |
| پارامترهای اندازه گیری | AC voltage, DC voltage, insulation resistance | |
| استاندارد ایمنی دستگاه | EN61010 600V CAT III | |
| مقاومت در برابر overload | anti-overload | |
| رابط اتصال | USB |
در دنیای ایده آل، تمام سیم ها و اتصالات به خوبی عایق بندی شده اند. با این حال، در دنیای واقعی همه چیز فرسوده می شود و ارتباطات کامل نیستند. برای جلوگیری از ایجاد مشکل، مهم است که به طور منظم سیستم های الکتریکی را برای عایق آزمایش کنید. مترهای مقاومت عایق آزمایش می کنند که آیا عایق کابل ها کافی است یا خیر. این از مسائلی مانند اتصال کوتاه جلوگیری می کند. این اندازه گیری به دلیل خوردگی و سایش و پارگی برای تکرار منظم ضروری است.
UT512 یک تست کننده مقاومت عایق است. متر از یک ریزپردازنده ساخته شده است و مجهز به نرم افزار اندازه گیری و پردازش داده خوب است. کنتورها برای تعیین اینکه آیا تجهیزات و کابل ها به اندازه کافی عایق شده اند تا با ولتاژهای خاص مقابله کنند، ضروری هستند. این متر می تواند تا 600 ولت را اندازه گیری کند و می تواند هر دو اندازه گیری AC و DC را انجام دهد.
تستر عایق ( میگر ) یونیتی UNI-T UT512
- PI / DAR : قابلیت اندازه گیری
- جریان اتصال کوتاه کمتر از 1.8 میلی آمپر
- USB رابط و نرم افراز کامپیوتر
- حالت اندازه گیری اتصال کوتاه
- خاموش شدن خودکار/ نشان دهنده اتمام باطری
- ذخیره سازی اطلاعات در 18 گروه
- دارای نور پس زمینه / علایم بیش از حد
- نمایشگر بزرگ و گراف آنالوگ
- حالت اندازه گیری تایمر خودکار / اندازه گیری ظرف مدت 15 دقیقه
- دارای تایمر ، قابلیت جبران سازی و محافظت در برابر اضافه بار
این تستر عایق بار رنج تست ولتاژ تا 2500 ولت با قابلیت استفاده و تست زدن آسان ، نمایشگر بزرگ ، قابلیت اندازه گیری مقاومت تا بیش از 100 گیگا اهم با اعمال ولتاژ حداکثری2.5 کیلو ولت ، اندازه گیری ولتاژ AC/DC ، رنج خودکار ، نمایشگر بزرگ همراه با بارگراف آنالوگ ، اندازه گیری PI ( اندیس پلاریزاسیون ) و اندازه گیری DAR (نسبت جذب دی الکتریک) یکی از کاربردی ترین تسترهای عایق به شمار می آید.
| برند | UNI-T |
| ولتاژ تست در چهار رنج | 500 ، 1000 ، 1500 و 2500 ولت |
| اندازه گیری مقاومت عایقی | در 4 رنج تا 100 گیگا اهم |
| اندازه گیری ولتاژ AC/DC | تا 600 ولت |
| دقت ولتاژ | 0%-20% |
| دقت مقاومت | مثبت منفی (3%+5) |
| زمان تست | حدود 15 دقیقه |
| مشخصات ظاهری | |
| نوع دستگاه | قابل حمل |
| نوع کاربری | دیجیتال |
| مشخصات فنی | |
| رنج تست عایق | 0.5MΩ to 100GΩ |
| رنج اندازه گیری ولتاژ AC | 0V~600V |
| رنج اندازه گیری ولتاژ DC | 0V~600V |
| قابلیت ها | |
| قابلیت دیتالاگر | دارد |
| قابلیت خاص | تست PI |
| شیوه ارتباطی | |
| قابلیت اتصال به کامپیوتر | دارد |
| حافظه | 18 |
فایل ضمیمه/ فایل Datasheet and Manual
1- فایل دانلودی UNI-T UT512 insulation resistance tester
2- فایل دانلودی UNI-T UT512 insulation resistance tester
3- فایل نصبی مورد نیاز
4- فایل نصبی مورد نیاز
