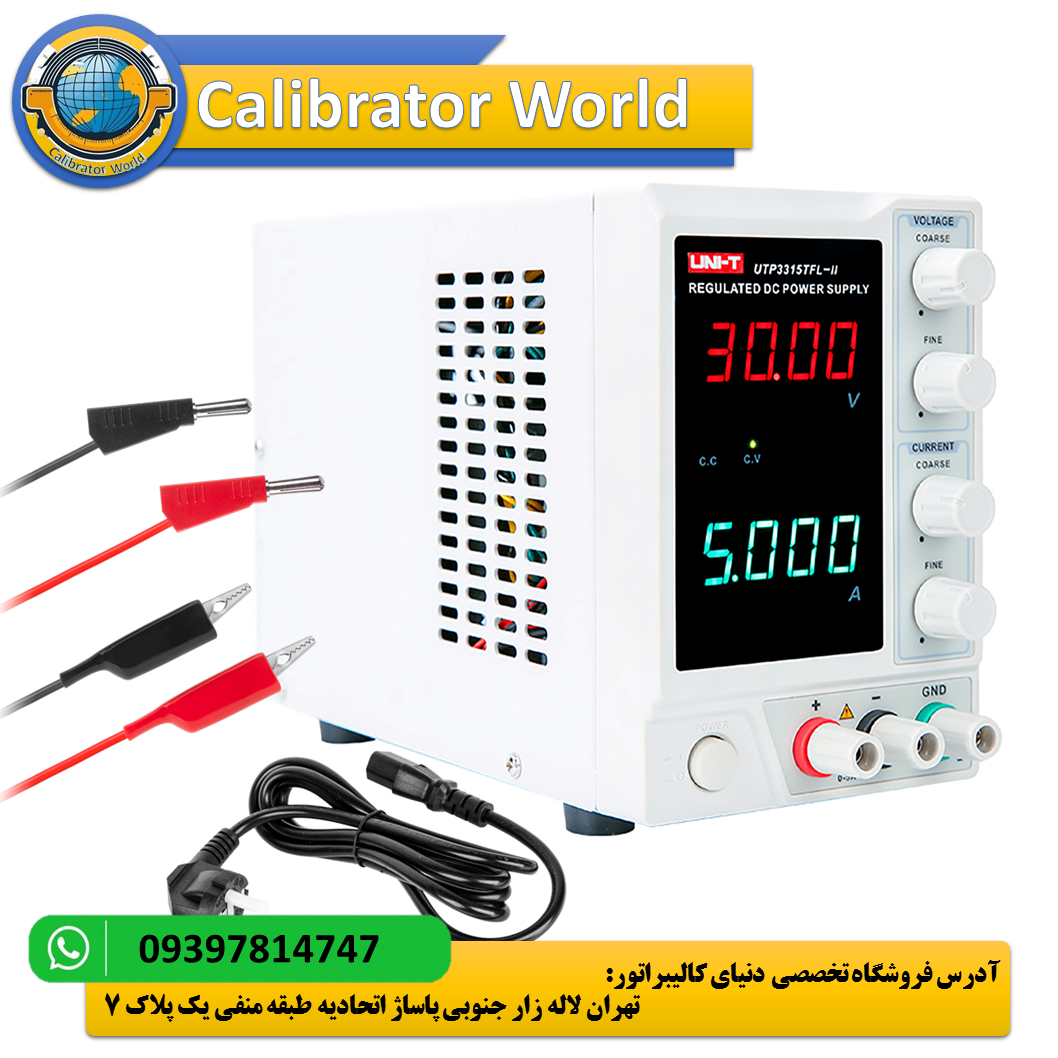

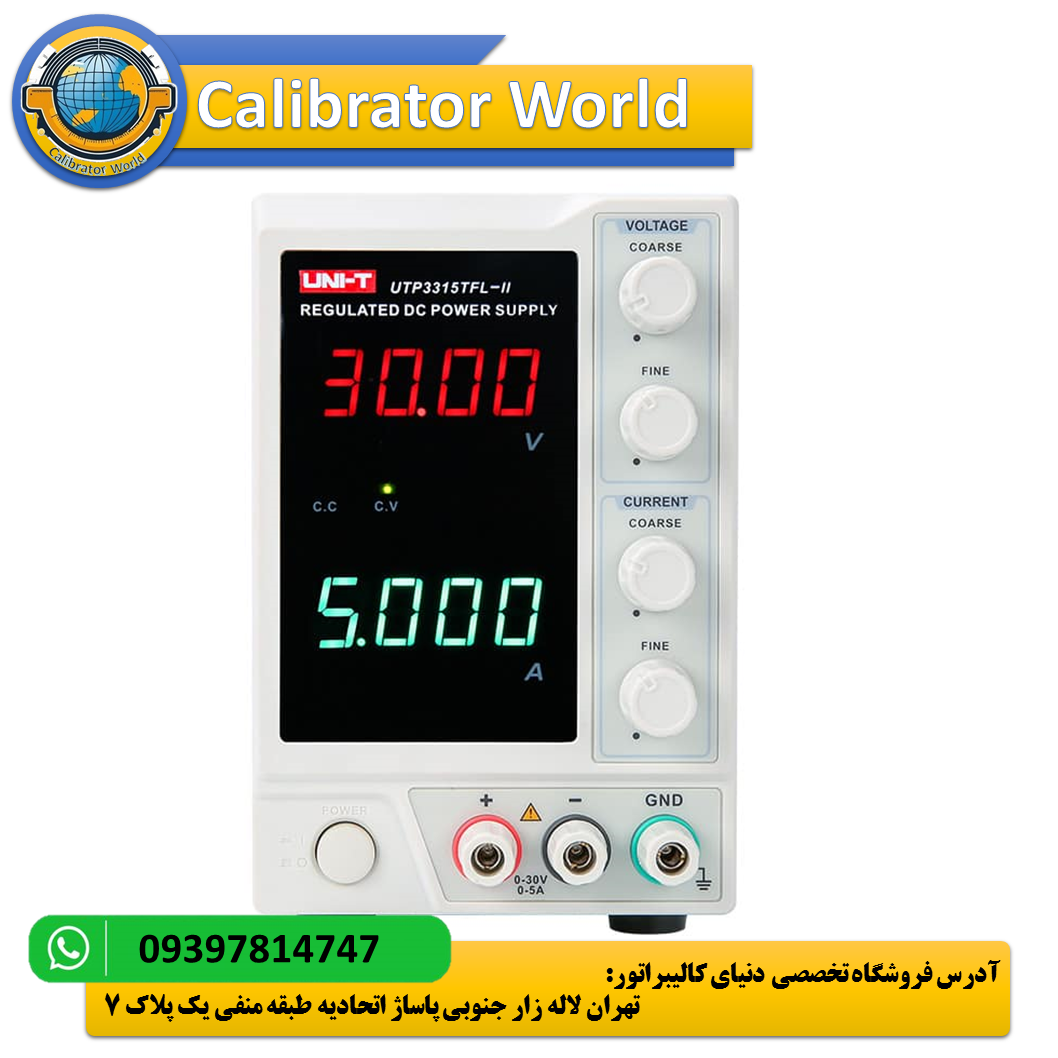

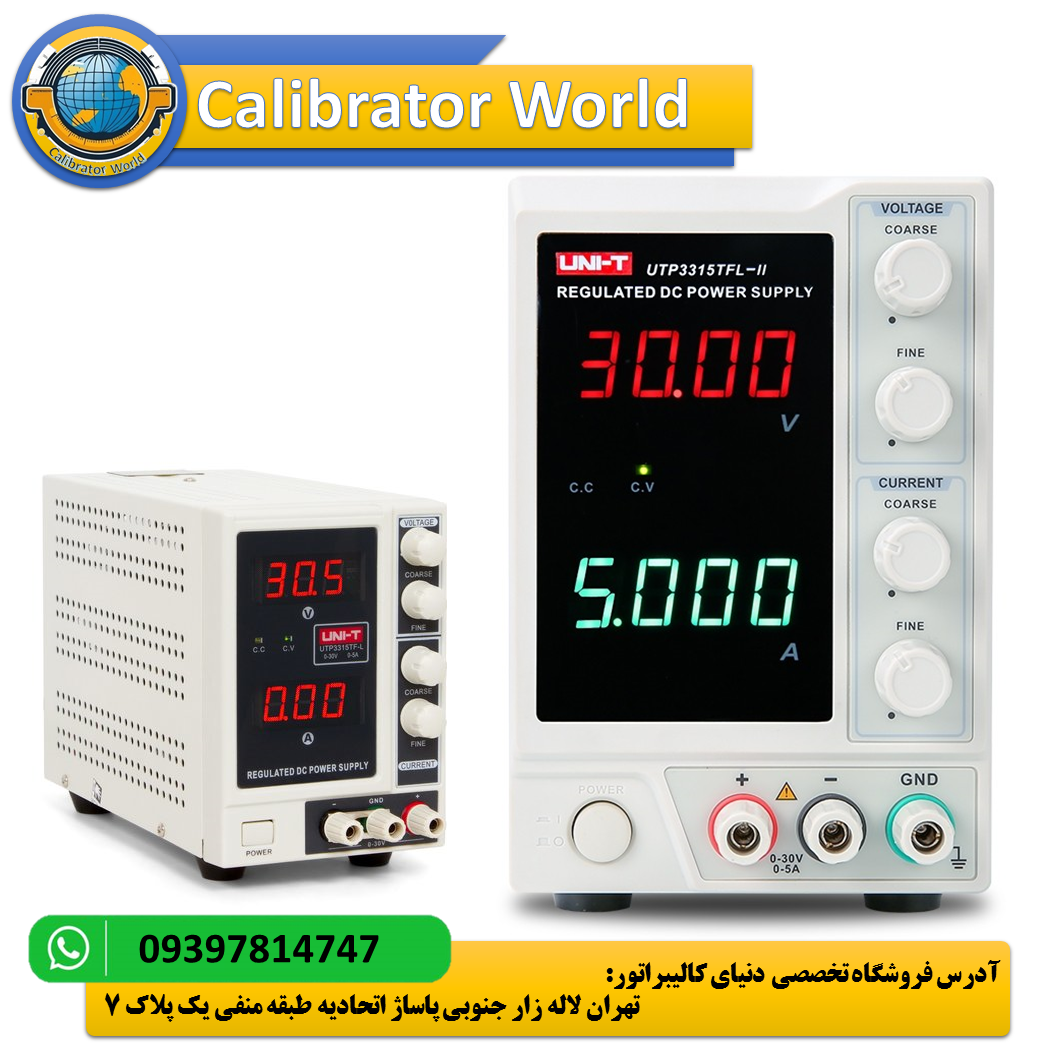

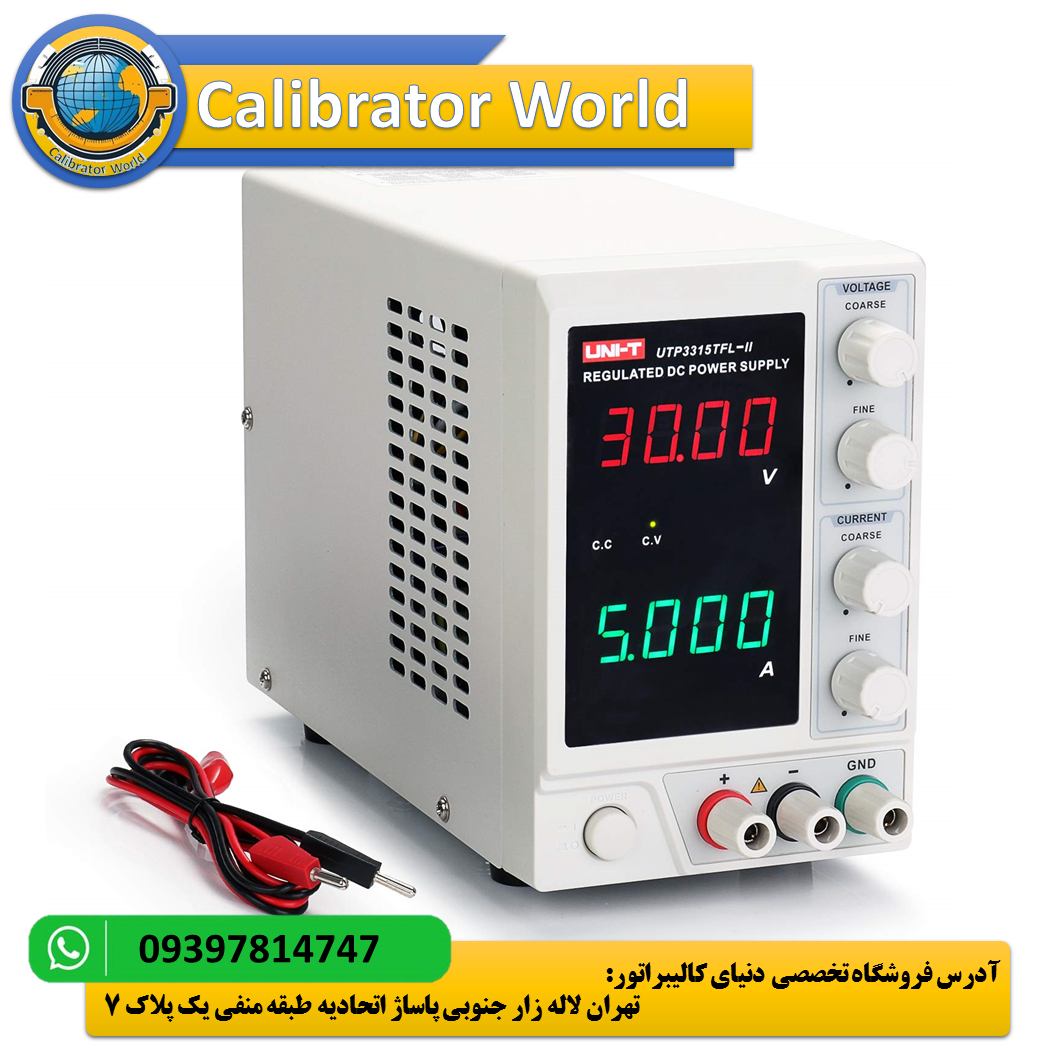

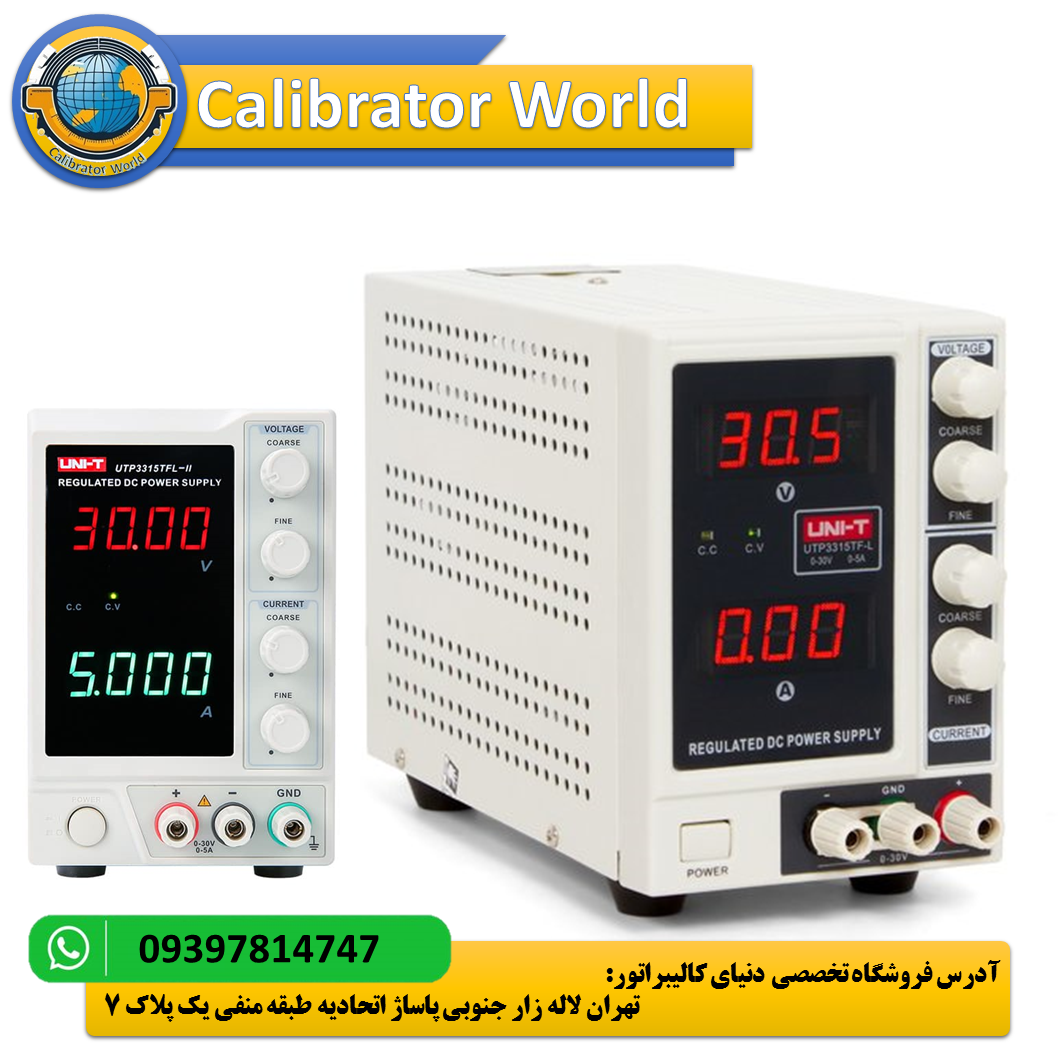

منبع تغذیه تک کانال 30 ولت 5 آمپر یونیتی UNI-T UTP3315TFL-II
منبع تغذیه DC تک کانال خطی سری UTP3000TFL-II در دو مدل UTP3313TFL-II و UTP3315TFL-II با توان خروجی 90 وات و 150 وات ارائه می شود که در واقع تفاوت آنها در میزان توان خروجی و رنج جریان می باشد. UTP3315TFL-II برند یونیتی ابزاری دقیق با عملکرد ثابت از سری محصولات صنعتی این کمپانی با ابعاد کوچک، طرح رو میزی، قابلیت حمل آسان و قیمت مقرون به صرفه می باشد. توان خروجی این دستگاه 150 وات بوده و قابلیت محافظت در برابر مدار مدار کوتاه ، اضافه بار ، و پلاریته معکوس را برای کاربر فراهم کرده است.
منبع تغذیه خطی، رومیزی و تک کاناله
این منبع تغذیه از نوع خطی، در طرح رومیزی و تک کاناله می باشد. میزان ولتاژ خروجی این محصول از 0 تا 30 ولت بوده و رنج جریان خروجی آن از 0 تا 5 آمپر می باشد. قابلیت تنظیم بار ولتاژ ثابت کمتر مساوی 0.01%+5mV و جریان ثابت کمتر مساوی 0.1%+10mA می باشد. رزولوشن تنظیم خروجی برای ولتاژ ثابت 10 میلی ولت بوده و برای جریان ثابت معادل 1 میلی آمپر می باشد. نمایشگر این دستگاه 4 رقمی و بسیار دقیق می باشد که قابلیت نمایش همزمان جریان و ولتاژ را با استفاده از چراغ های LED رنگی دارد.
ابزاری دقیق با رزولوشن اندازه گیری بالا
در این منبع تغذیه جهت حفظ عملکرد دستگاه در طولانی مدت ، از فیوز حساس به دما استفاده شده است. این محصول مجهز به چراغ نشانگر LED جهت اعلام جریان و ولتاژ ثابت به کاربر می باشد.منبع تغذیه DC تک کانال 150 وات UTP3315TFL-II برند یونیتی دستگاهی با کارکرد ساده و آسان می باشد که بی سر و صدا بوده و میزان نویز آن بسیار کم می باشد. این محصول ابزاری دقیق با رزولوشن اندازه گیری بالا جهت تامین ولتاژ و جریان ثابت با نویز و لرزش بسیار کم می باشد.
چنانچه دمای داخلی دستگاه از 130 درجه سانتی گراد بالاتر رود فیوز به طور خودکار قطع شده و دستگاه را خاموش می کند. با بازگشت دمای داخلی دستگاه به محدوده زیر 130 درجه سانتی گراد، فیوز مجددا بطور خودکار متصل شده و دستگاه شروع به کار می کند. این ویژگی به کاربر این اطمینان را می دهد که بدون نیاز به چک کردن دمای دستگاه از سلامت و محافظت آن در برابر گرمای داخلی اطمینان خاطر داشته باشد.
ویژگی های منبع تغذیه تک کانال یونیتی UTP3315TFL
- مولد ولتاژ خروجی 0 تا 30 ولت وجریان خروجی 0 تا 5 آمپر
- مولد توان خروجی 150 وات
- دارای ریپل و نویز کم
- دارای وزن سبک
- دارای صفحه نمایش دو گانه ولتاژ و جریان 4 رقمی
- دارای دقت بالا
- منبع تغذیه DC تک کاناله
- دارای حفاظ افزایش جریان
عملکرد منبع تغذیه خطی ثابت یونیتی UNI-T UTP3315TFL
– رنج ولتاژ ثابت خروجی از 0 تا 30 ولت با رزولوشن 100 میلی‌ولت است.
– رنج جریان ثابت خروجی از 0 تا 5 آمپر با رزولوشن 10 میلی‌آمپر است.
– ریپل و نویز خروجی کمتر مساوی 2 میلی‌ولت RMS میباشد.
– تنظیم بار ولتاژ ثابت کمتر از 0.01%+5mV با رزولوشن 10mV میباشد.
– تنظیم بار جریان ثابت کمتر از 0.1%+10mA با رزولوشن 1mA میباشد.
– میزان توان خروجی 160 ولت است.
مشخصات کلی منبع تغذیه DCتک کانال با توان خروجی 150 وات یونیتی مدل UNI-T UTP3315TFL-II
منبع تغذیه DC تک کانال 150 وات UTP3315TFL-II برند یونیتی ابزاری دقیق ، با کیفیت و کارایی آسان و راحت جهت تامین برق مصرفی دستگاه ها و تجهیزات الکترونیکی مختلف میباشد.برق این منبع تغذیه از طریق ولتاژ ورودی درمحدوده 110/ 220 ولت AC و فرکانس کاری 50 تا 60 هرتز تامین می شود. شما می توانید با استفاده از سوئیچ تعبیه شده در پشت دستگاه محدوده ولتاژ ورودی را تنظیم نمائید. صفحه نمایش بکار رفته در این دستگاه از نوع LED می باشد که دارای وضوح بسیار بالا بوده و خوانایی مقادیر نمایش داده شده را برای کاربر بسیار آسان کرده است .
نمایشگر این دستگاه قابلیت نمایش همزمان ولتاژ و جریان را نیز دارد.اقلام همراه این دستگاه شامل کابل برق، کابل خروجی و دفترچه راهنما می باشد.ابعاد این دستگاه 249 x 165 x 105 میلی متر ، وزن آن 4 کیلو گرم، و رنگ دستگاه سفید و خاکستری است.منبع تغذیه DCتک کانال 150 وات UTP3315TFL-II برند یونیتی دارای تاییدیه CE اروپا ؛ تاییدیه ایمنی محصولات الکترونیکی RoHS اروپا می باشد.
مشخصات فیزیکی UTP3315TFL
– دستگاه منبع تغذیه یونیتی UTP3315TFL دارای ابعاد 105mm*155mm*210mm و وزن 4 کیلوگرم است.
– صفحه نمایشگرLED توانایی نمایش همزمان ولتاژ و جریان را دارا است.
– رنگ این منبع تغذیه سفید و خاکستری است.
– برق این منبع تغذیه توسط ولتاژ متناوب 110/220 ولت و فرکانس 50 تا 60 هرتز تامین می گردد.
– تنظیم ولتاژ و جریان به وسیله کلیدهای چرخشی انجام می‌شود.
– روشن و خاموش شدن منبع تغذیه، توسط کلید فشاری است.
مشخصات فنی و عملکردی منبع تغذیه DC تک کانال با توان خروجی 150 وات یونیتی مدل UNI-T UTP3315TFL-II
منبع تغذیه DCتک کانال 150 وات UTP3315TFL-II برند یونیتی دارای یک کانال خروجی می باشد و از نوع خطی است. شما می توانید ولتاژ خروجی را در محدوده 0 تا 30 ولت با رزولوشن 10 میلی ولت و جریان خروجی در محدوده 0 تا 5 آمپر با رزولوشن 1 میلی آمپر قابل تنظیم نمائید. میزان ریپل و نویز این دستگاه کمتر مساوی 2mVrms می باشد.مدت زمان پاسخ لحظه ای این دستگاه کمتر از 100 میکرو ثانیه است. دقت تنظیم ولتاژ در دمای محیطی 25 درجه سلسیوس کمتر از 0.5%+20mV بوده و جریان کمتر از 0.5%+10mA می باشد.
تنظیم بار Load regulation به توانایی حفظ ولتاژ یا جریان ثابت در کانال خروجی منبع تغذیه با وجود تغییر در بار منبع اشاره دارد و در این منبع تغذیه برای ولتاژ ثابت کمتر مساوی 0.01%+3mV و برای جریان ثابت کمتر مساوی 0.1%+5mA می باشد.تنظیم خط Line regulation به توانایی منبع تغذیه برای حفظ ولتاژ خروجی ثابت علی رغم تغییر در ولتاژ ورودی ، با ثابت ماندن جریان خروجی از آن اشاره دارد که در این منبع تغذیه برای ولتاژ کمتر از 0.01%+3mV می باشد و برای جریان کمتر از 0.1%+3mA است.
فیوز حساس به دما
این محصول دارای فیوز حساس به دما می باشد که اجازه نمی دهد دما دستگاه از حد تعیین شده بالاتر رود و از این طریق به بهبود عملکرد منبع تغذیه و کاهش نویز نیز کمک می کند.قابلیت اطمینان یا پایایی این دستگاه یا میانگین بین زمان خرابی های آن MTBF(e) بیشتر مساوی 2000 ساعت می باشد.
این ویژگی موجب اطمینان کاربر از عملکرد ثابت و مطمئن دستگاه می شود.شما می توانید از منبع تغذیه DCتک کانال 150 وات UTP3315TFL-II برند یونیتی در دمای محیطی 0 تا 40 درجه سلسیوس با رطوبت محیطی کمتر مساوی 85 درصد استفاده کرده و در دمای محیطی 10- تا 80 درصد با رطوبت محیطی کمتر مساوی 80 درصد آن را ذخیره و نگهداری کنید.
| مدل | UTP3315TFL |
| ولتاژ خروجی | 0~30V |
| جریان خروجی | 0~5A |
| توان خروجی | 150W |
| تنظیم بار | CV≤0.01%+5mV , CC≤ 0.1%+10MA |
| صحت ولتاژ (در دمای اتاق) | 0.5% + 20mV< |
| صحت جریان (در دمای اتاق) | 0.5% + 10mV< |
| ریپل و نویز | ≤2mVrms |
| دقت خروجی قابل تنظیم | CV:10mV , CC:1mA |
| Reliability | MTBF(e): ≥2000hrs |
| صفحه نمایش | LED با قابلیت نمایش دوگانه ولتاژ و جریان |
| قدرت | 110V/220V ± 5% AC , 50Hz/60Hz |
| ابعاد | 105*165*249 میلیمتر |
| وزن محصول | 3 کیلوگرم |
طراحی UNI-T UTP3315TFL-II
منبع تغدیه یونیتی UNI-T UTP3315TFL-II با وزن 4 کیلوگرم طراحی شده و به رنگ سفید و خاکستری می باشد. بدنه دستگاه از مقاومت بالایی برخوردار بوده و به لطف ابعاد مناسبی که دارد فضای زیادی از محیط را اشغال نخواهد کرد. بر روی بدنه دستگاه یک نمایشگر LED تعبیه شده که وضوح بسیار بالایی دارد و می تواند بصورت کاملا خوانا مقادیر مختلف را نمایش دهد.
سایر ویژگیهای منبع تغدیه UNI-T UTP3315TFL-II
منبع تغدیه یونیتی UNI-T UTP3315TFL-II از ولتاژ ورودی در محدوده 110/220 ولت AC تغذیه کرده و به فرکانس کاری 50 تا 60 هرتز نیاز دارد. یک ابزار مناسب برای طراحی الکترونیکی، شارژ باتری، وسایل نقلیه الکتریکی، آزمایشگاههای تحقیقاتی و بخش های آموزش که به منظور حفظ عملکرد دستگاه در طولانی مدت و جلوگیری از گرمای بیش از حد آن، به یک فیوز حساس به دما مجهز شده است.
خرید منبع تغدیه یونیتی UNI-T UTP3315TFL-II
اگر به دنبال خرید منبع تغدیه یونیتی UNI-T UTP3315TFL-II با ارزان ترین قیمت بازار هستید، ازدنیای کالیبراتور استعلام بگیرید.
برای استعلام قیمت و کسب اطلاعات بیشتر با کارشناسان دنیای کالیبراتور تماس بگیرید.
| سازنده |
UNI-T |
|---|---|
| سری |
UTP3315TFL-II |
