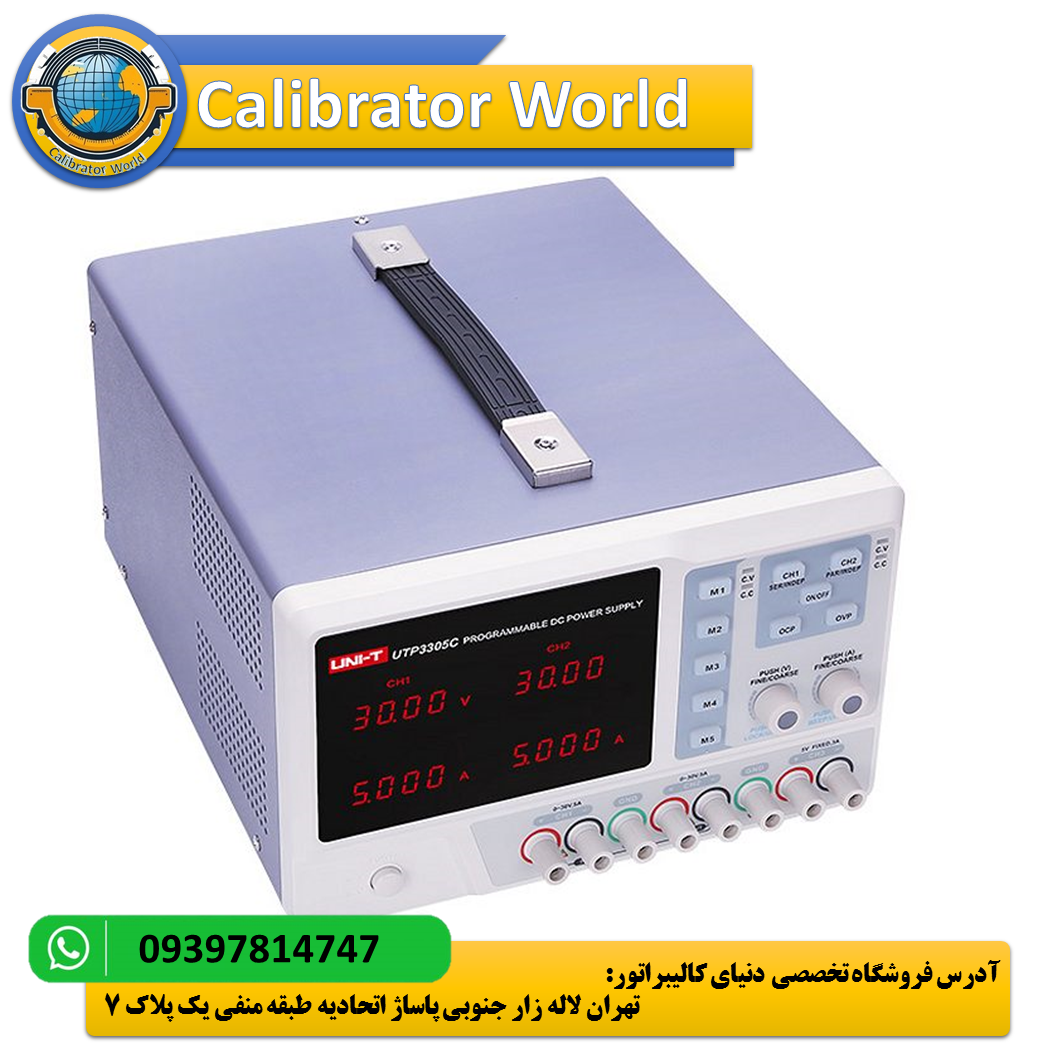

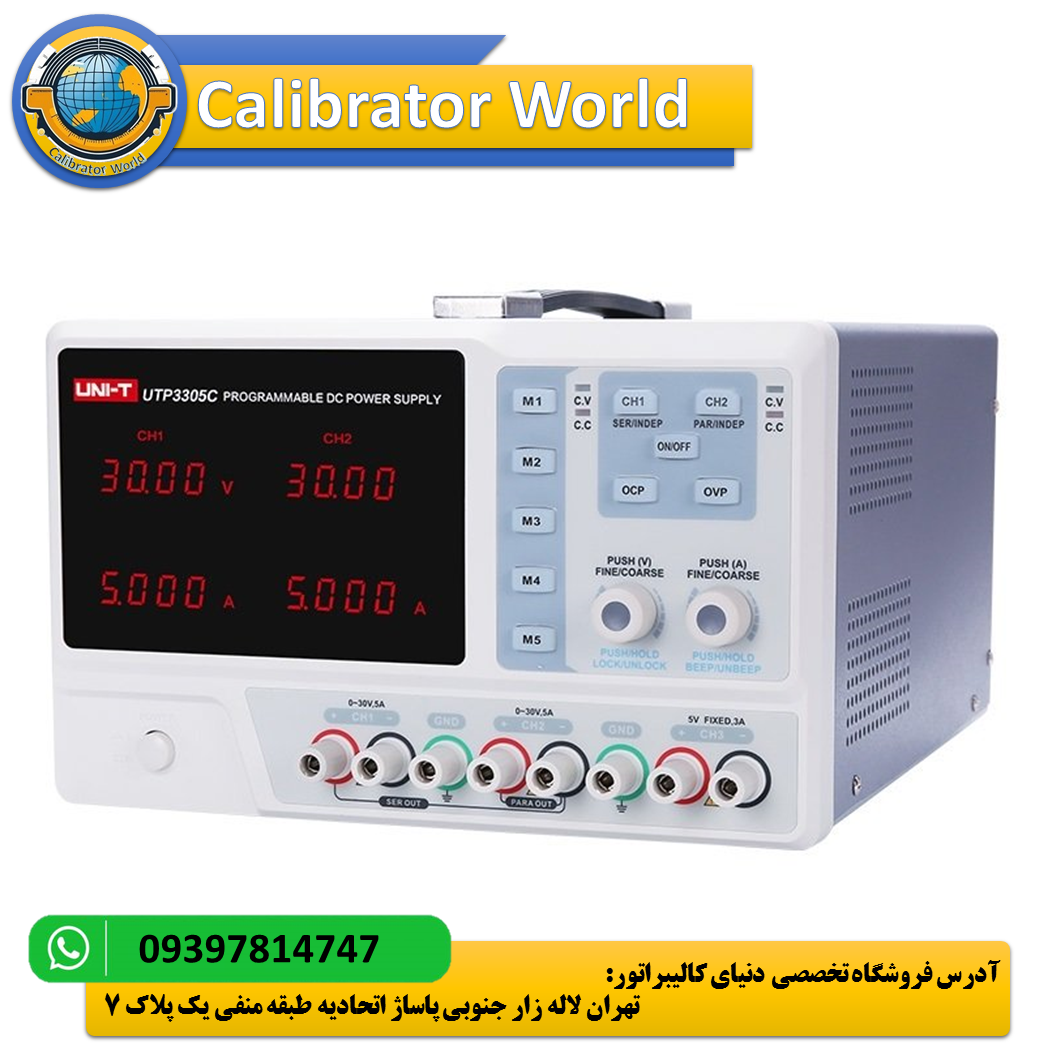

منبع تغذیه یونیتی مدل UNI-T UTP3305C
منبع تغذیه یونیتی مدل UNI-T UTP3305C با فن خنک کننده و دارای سه کانال خروجی است که دو کانال آن بصورت دستی ولتاژ و جریان قابل تنظیم و دلخواه را می دهند و کانال سوم آن جریان و ولتاژ ثابتی را میدهد. این منبع تغذیه با قابلیت اتصال به کامپوتر برای ثبت داده های خروجی میتواند انتخاب مناسبی برای تکنسین های حرفه ای برق و الکترونیک باشد.
منبع تغذیه یونیتی مدل UNI-T UTP3305C یک منبع تغذیه آزمایشگاهی هست که با دریافت برق مستقیم شهری 110 یا 220 ولت و تبدیل آن به ولتاژ و جریان مناسب می باشد. این منبع تغذیه، دارای دو کانال خروجی جهت ولتاژ انتخابی در دامنه 0 تا 30 ولت، با دقت 20 میلی ولت می باشد. از دو کانال خروجی آن میتوان جریانی در رنج 0 تا 5 آمپر با دقت 10 میلی آمپر گرفت. همچنین دارای یک کانال با خروجی ولتاژ ثابت 5 ولت و جریان ثابت 3 آمپر می باشد.
کاربرد منبع تغذیه
منبع تغذیه یا Power supply یک برای دریافت و تغییر ولتاژ و جریان با مقادیر دلخواه جهت ساخت مدارهای الکتریکی و تست آنهاست. منبع تغذیه باز طریق یک ورودی برق را با ولتاژ و جریان معین دریافت کرده و طبق تنظیماتی با جریان و ولتاژ مورد نظر به مدار ارائه میدهد.

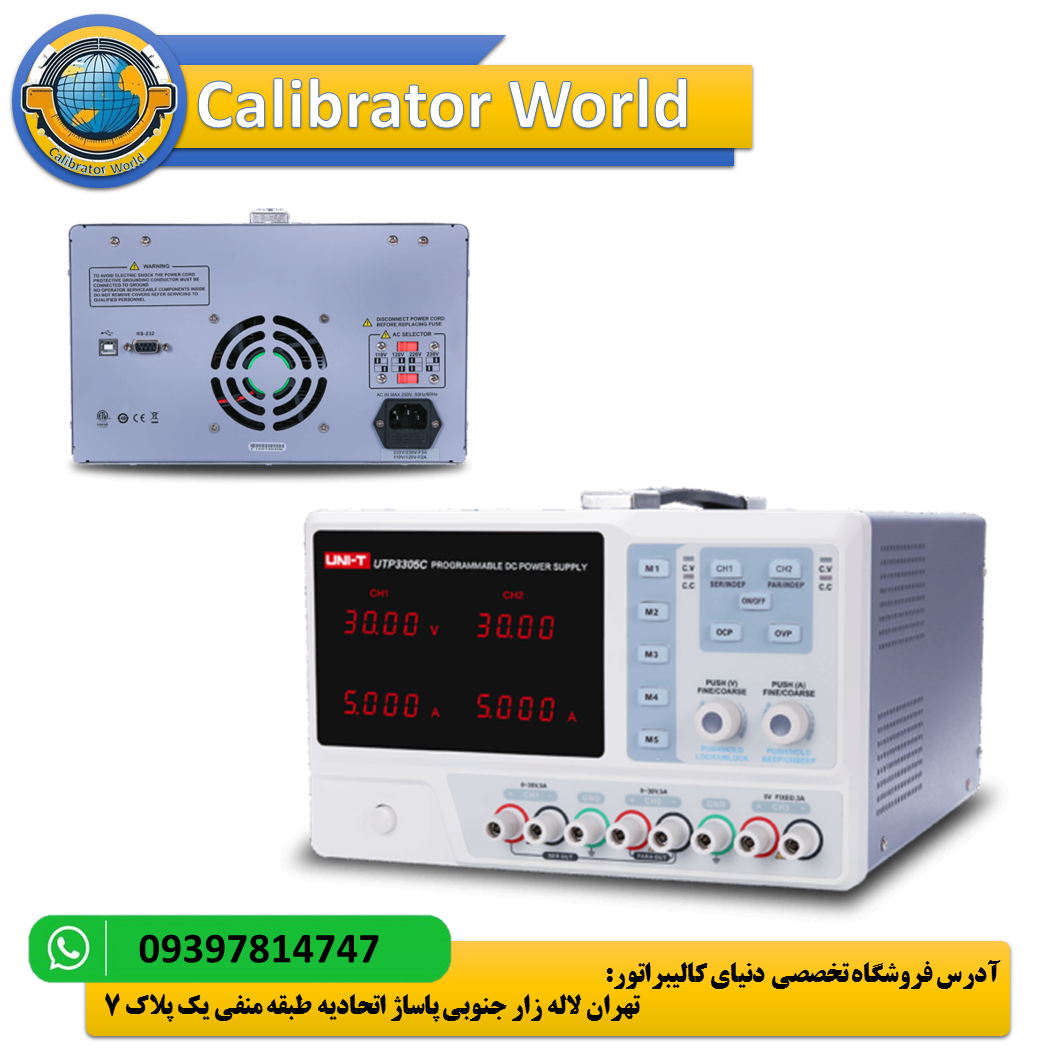

این منبع تغذیه آزمایشگاهی دارای صفحه نمایشی با قابلیت نمایش تا عدد 6000 می باشد که توانایی پوشش رنج قابل اندازه گیری را دارد. منبع تغذیه یونیتی مدل UNI-T UTP3305C با کابل های USB و 232-RS قابل اتصال به کامپیوتر می باشد که از این ویژگی برای ثبت ولتاژ و جریان استفاده می شود.

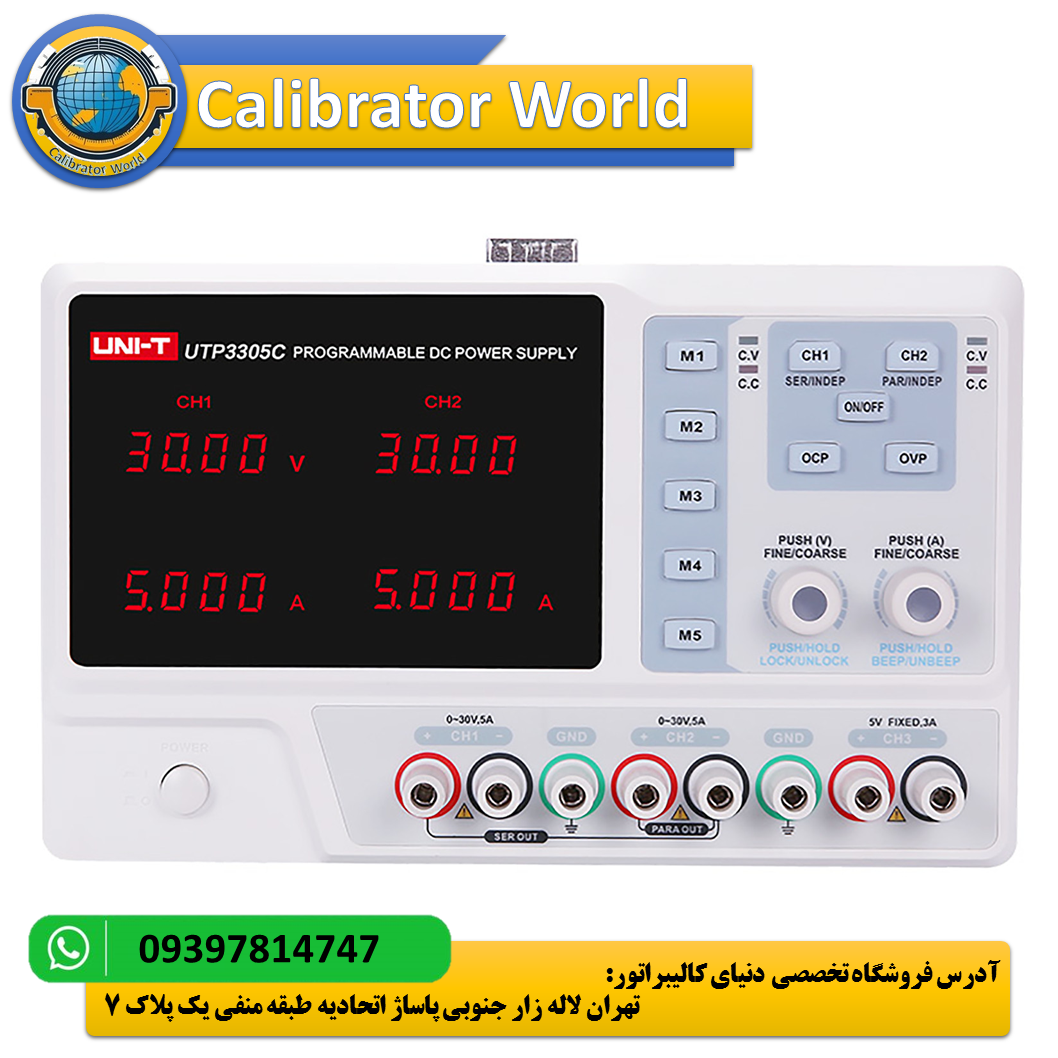

توان این منبع تغذیه 315 وات هست و دارای صفحه نمایش LED با 4 پنجره برای نمایش همزمان دو مقدار ولتاژ و دو مقدار جریان خروجی برای مدارهای تحت تست می باشد. از دیگر ویژگی های این منبع تغذیه میتوان به خاموشی اتوماتیک، انجام کالیبراسیون با نرم افزار مخصوص و فن خنک کننده اشاره کرد.
منبع تغذیه یونیتی UTP3305C یک واحد تغذیه قابل برنامه‌ریزی با کارایی برجسته و خروجی اعتمادی است. این واحد تغذیه دارای سه خروجی مستقل است، دو خروجی با توانایی تنظیم ولتاژ تا 30 ولت و جریان تا 3 آمپر دارد، و یک خروجی ثابت با امکان انتخاب ولتاژ (1.8 ولت، 2.5 ولت، 3.3 ولت، 5 ولت) و جریان 3 آمپر. علاوه بر این، این دستگاه قادر به ارائه خروجی قابل تنظیم در محدوده 0 تا 6 ولت با جریان 3.2 آمپر نیز می‌باشد.
قابلیت های منبع تغذیه یونیتی مدل UNI-T UTP3305C
- دارای دقت بالا
- دارای محافظ جهت جلوگیری از آسیب به دستگاه در هنگام ورود جریان و ولتاژ بیش ازحد
- دارای دو کانال برای گرفتن جریان تا 5 آمپر و ولتاژ تا 30 ولت
- دارای کانال سوم برای گرفتن جریان تا 3 آمپر و ولتاژ تا 5 ولت
- دارای توان 315وات
- قابل اتصال به کامپوتر با دو کابلUSB و 232-RS
منبع تغذیه DC یونیتی UNI-T UTP3305C
- ولتاژ خروجی: CH1, CH2 : 0~32V, CH3 : 5V
- ولتاژ AC: 115v, 230 v
- جریان خروجی کانال ۱ و ۲:۰~A
- توان خروجی تا ۳۳۵W
- منبع تغذیه DC خطی ۳ کانال
- موج و سر و صدای کم
- ولتاژ و جریان ثابت
- محافظت در برابر اضافه بار
- موازی و سری
- کنترل روشن و خاموش کردن خروجی
- فرکانس ۴۷Hz ~ 63Hz
- قابلیت اطمینان MTBF(e): ≥۲۰۰۰hrs
- محافظت شده در برابر Overload و اتصال كوتاه
مشخصات منبع تغذیه یونیتی مدل UNI-T UTP3305C
| مدل | UNI-T UTP3305C |
| ولتاژ خروجی برای CH1 و CH2 | 0 تا 32 ولت |
| ولتاژ خروجی ثابت برای CH3 | 5 ولت |
| جریان خروجی برای CH1 و CH2 | 0 تا 5 آمپر |
| جریان خروجی ثابت برای CH3 | 3 آمپر |
| توان خروجی | 335 وات |
| وزن | 10.5 کیلوگرم |
| قابلیت ها | قابل اتصال به کامپیوتر با کابل usb و کابل RS-232 |
خصوصیات فنی، قیمت و خرید منبع تغذیه DC یونیتی مدل UNI-T UTP3305
منبع تغذیه DC سه کاناله یونیتی UNI-T UTP3305 منبع تغذیه DC خطی 3 کاناله هستند.این دستگاه قابلیت نمایش دو ولتاژ و دو جریان خروجی را در صفحه نمایش به طوری همزمان دارد. این منبع تغذیه دارای سه کانال خروجی است. کانال های یک و دو رنج قابل تنظیم دارند که رنج ولتاژ تا 32 ولت و جریان تا 5 آمپر است. علاوه بر این یک کانال با خروجی ثابت و ولتاژ 5 ولت و جریان 3 آمپر دارد. توان خروجی 335 وات است. این محصول دارای فن سرد کننده ای است که اجازه نمی دهد دما از حدی فراتر رود که به بهبود عملکرد منبع تغذیه و کاهش نویز نیز کمک می کند.
سری UTP3300 منبع تغذیه DC خطی ۳ کاناله هستند. با قابلیت تنظیم روی دو کانال و یک کانال خروجی، ولتاژ/جریان ثابت، خروجی موازی/سری،فن کنترل دما ف و محافظت در برابر ولتاژ/جریان بیش از حد. کاربرد طراح های الکترونیکی،شارژ باتری،خودرو های الکتریکی،آزمایشگاه های تحقیقاتی و مراکز اموزشی.
مشخصات فنی |
||
| مدل | UTP3305 | |
| ولتاژ خروجی | CH1, CH2 | ۰~۳۲V |
| CH3 | ۵V | |
| جریان خروجی | CH1, CH2 | ۰~۵A |
| CH3 | ۳A | |
| توان خروجی | ۳۳۵W | |
| تنظیم بار | CV≤۱×۱۰–۴ +۳mV, CC≤۲×۱۰–۴ +۳mA | |
| ریپل (لرزش)و نویز | CV≤۱mVrms; CC≤۳mArms | |
| تنظیم وضوح خروجی | CV: 100mV (typical), CC: 10mA (typical) | |
| ردگیری بایاس | ۵×۱۰–۳ +۱۰mV | |
| ایمنی | MTBF(e): ≥۲۰۰۰hrs | |
| حالت نمایش | ۳-bit voltage and current dual display | |
| ویژگی ها | Auto conversion of constant voltage and current with current limit protection; CH1 and CH2 master-slave tracking in series |
|
| کاراکتر های عمومی | ||
| توان | Input voltage: 115V AC/230V AC; Frequency: 47Hz~63Hz | |
| رنگ محصول | White and grey | |
| ورن محصول | ۱۰kg | |
| ابعاد محصول | ۲۶۰mm x 170mm x 315mm | |
| تجهیزات جانبی استاندارد | Power cord, output cables | |
| بسته بندی سفارشی استاندارد | Carton box, English manual | |
برای استعلام قیمت و کسب اطلاعات بیشتر با کارشناسان دنیای کالیبراتور تماس بگیرید.
فایل ضمیمه/ فایل Datasheet and Manual
1- فایل دانلودی UNI-T UTP3305C DC Power Supply
