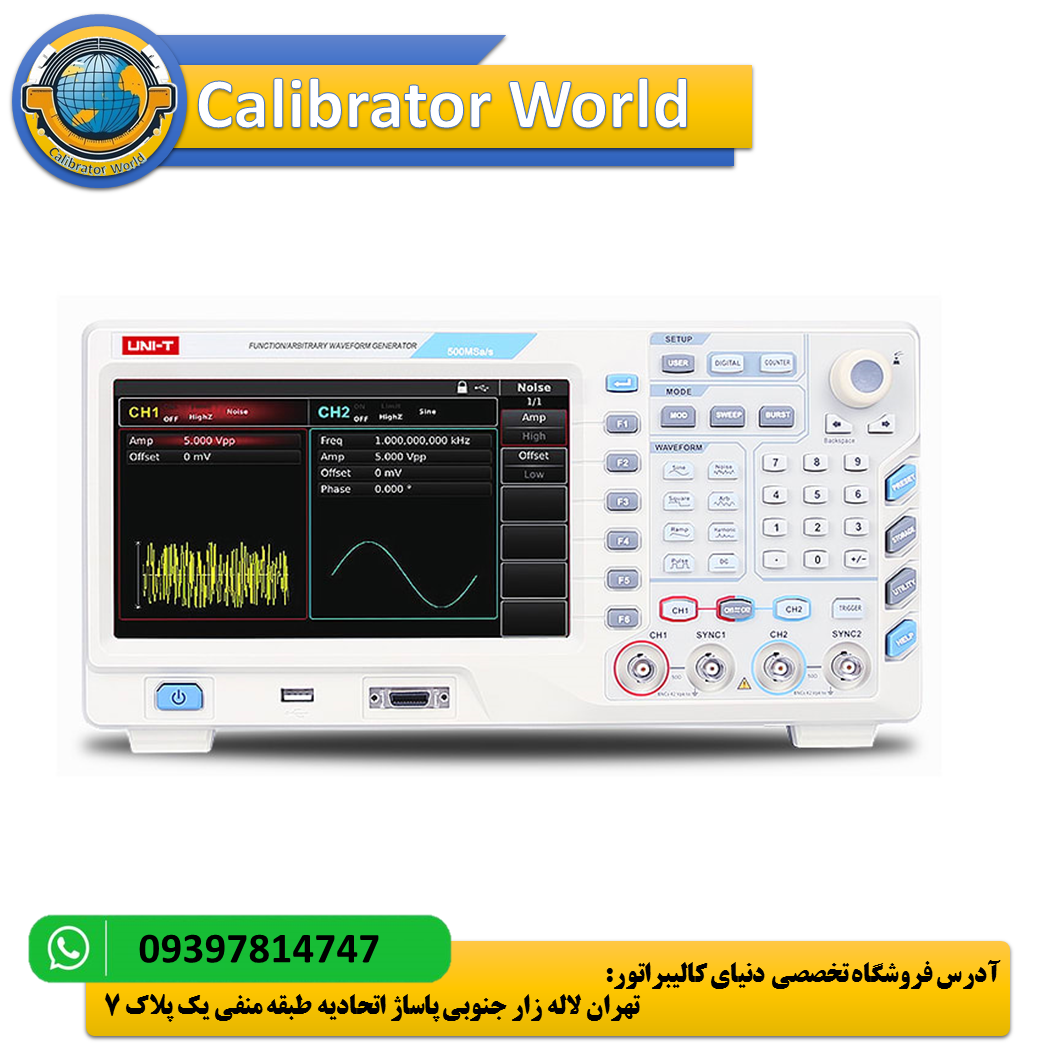

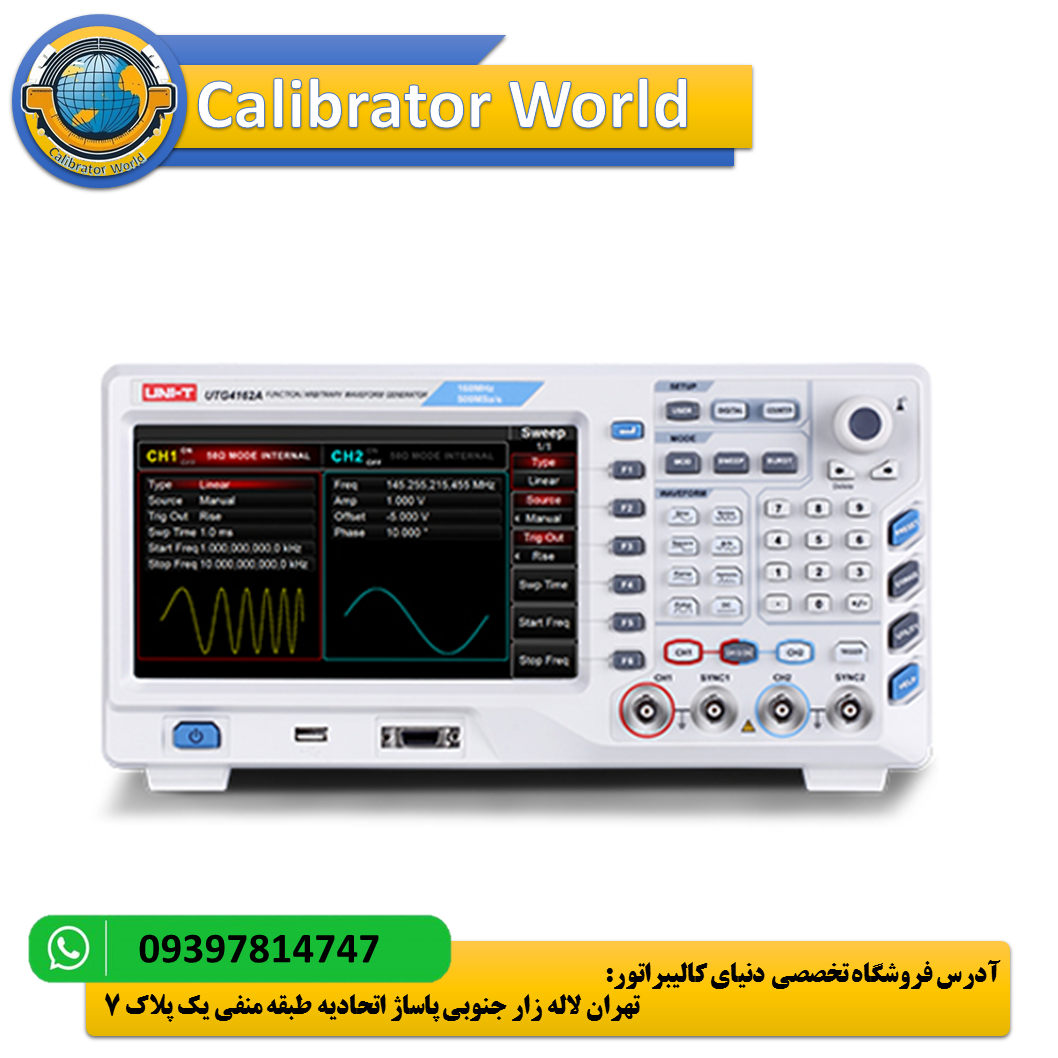

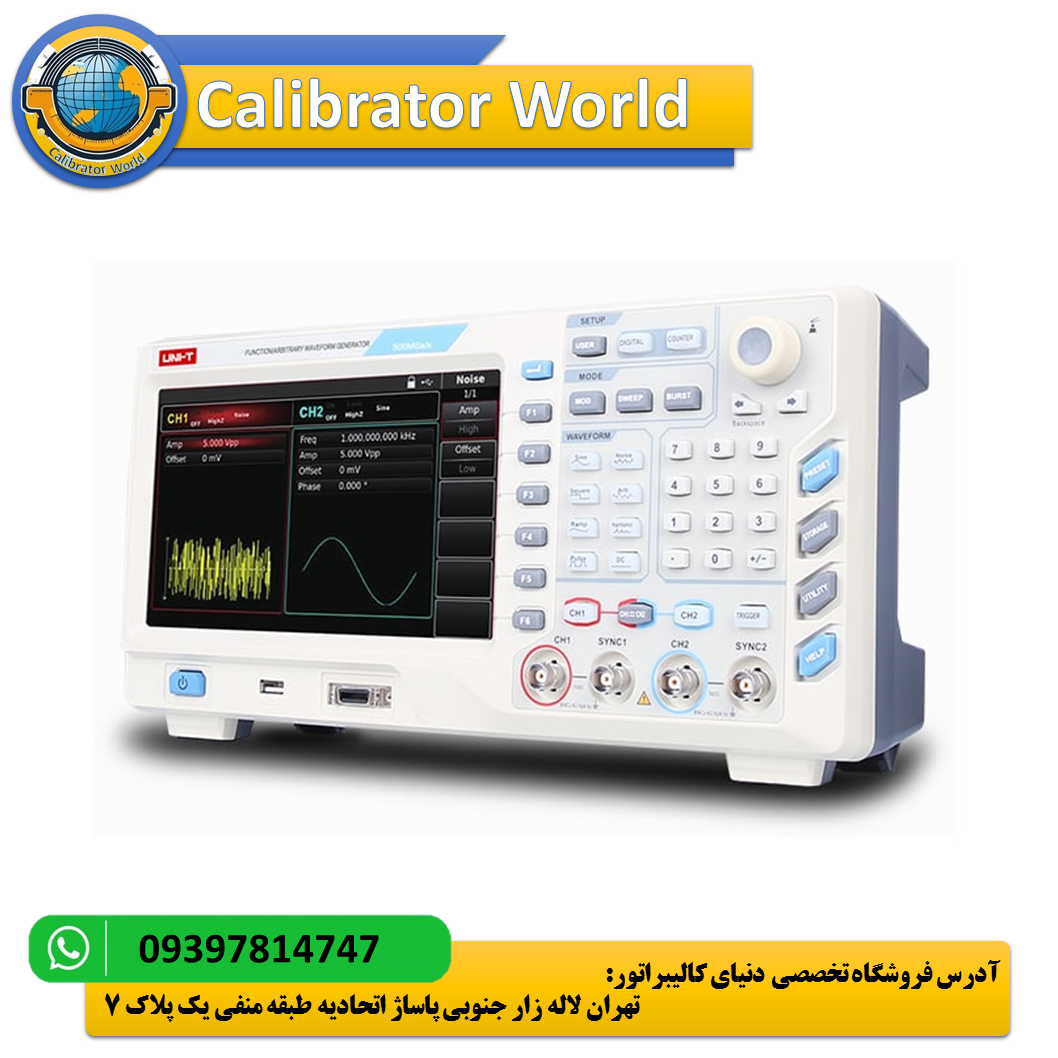

فانکشن ژنراتور یونیتی UNI-T UTG4122A
فانکشن ژنراتور و ژنراتور موج دلخواه یونیتی UNI-T UTG4122A محصولی چندکاره شامل ژنراتور پالس، ژنراتور هارمونیک، مدولاتور دیجیتال/آنالوگ، شمارشگر فرکانس و دیگر عملکردها است. این فانکشن ژنراتور دو کاناله است و نرخ نمونه برداری حداکثر 500 MS/s می‌باشد. شکل موج‌هایی که میتواند تولید کند شامل سینوسی، مربعی، رمپ، هارمونیک، پالس، نویز، ولتاژ DC و شکل موج دلخواه است. سایر ویژگی‌های UTG4122A شامل صفحه نمایش 8 اینچی، رزولوشن مناسب و پهنای باند 120 مگاهرتز است.
ژنراتور موج دلخواه یونیتی UNI-T UTG4122A
فانکشن ژنراتور و ژنراتور موج دلخواه یونیتی UNI-T UTG4122A قابلیت تولید واندازه‌گیری شکل موج‌های مختلف با حداکثر دقت و سرعت و کمترین میزان خطا و انحراف برای طراحی، تولید و تست تجهیزات الکتریکی و الکتروآکوستیک در مدارها، اجزای هادی و نیمه هادی و رسانه‌هایی مانند تلویزیون و رادیو را دارد.
این محصول دارای دو کانال آنالوگ بوده که توانایی نمونه برداری تا نرخ 500 مگاسمپل در ثانیه را دارد که این ویژگی باعث بالا رفتن سرعت در اندازه‌گیری می‌شود به طوری که پس از مدت کوتاهی از زمان روشن کردن دستگاه می‌توانید محاسبات خود را انجام دهید.
این فانکشن ژنراتور، 7 گیگابایت فضای ذخیره سازی برای شکل موج دارد و مدولاسیون‌های در دسترس شامل AM، FM، PM، FSK، PSK، BPSK، QPSK، OSK، PWM، SUM و QAM است همچنین rise/fall time نیز میتواند تنظیم گردد.
فانکشن ژنراتور یونیتی UTG4122A دارای پهنای باند 120 مگاهرتزی و رزولوشن عمودی 16 بیتی بوده و شکل موج هایی که میتواند تولید کند شامل سینوسی، مربعی، رمپ، هارمونیک، پالس، نویز، ولتاژ DC و موج دلخواه است.
در این دستگاه از روش سنتز دیجیتالی مستقیم برای تولید سیگنال‌های الکتریکی با رزولوشن بسیار پایین 1 میکروهرتز استفاده می‌شود و محصول قابلیت پشتیبانی از کابل USB جهت انتقال اطلاعات به کامپیوتر جهت تحلیل داده‌ها را دارد.
حالت‌های کاری این سیگنال ژنراتور شامل خروجی ON/OFF، پیوسته، مدولاسیون، رفت و برگشت و انفجاری بوده و دستگاه دارای صفحه نمایش 8 اینچی با رزولوشن بالا از نوع TFT می‌باشد همچنین صفحه نمایشگر میتواند هر دو ورودی را به طور همزمان نمایش دهد.
مشخصات فیزیکی UTG4122A
– فانکشن ژنراتور و ژنراتور موج دلخواه یونیتی UTG4122A دارای ابعاد 336mm*164mm*108mm و وزن 3.5 کیلوگرم است.
– صفحه نمایشگر 8 اینچی دستگاه دارای LCD از نوع TFT و رزولوشن 800*480 می‌باشد.
– منبع تغذیه این فانکشن ژنراتور، 100 تا 240 ولت متناوب با فرکانس 50/60 هرتز است.

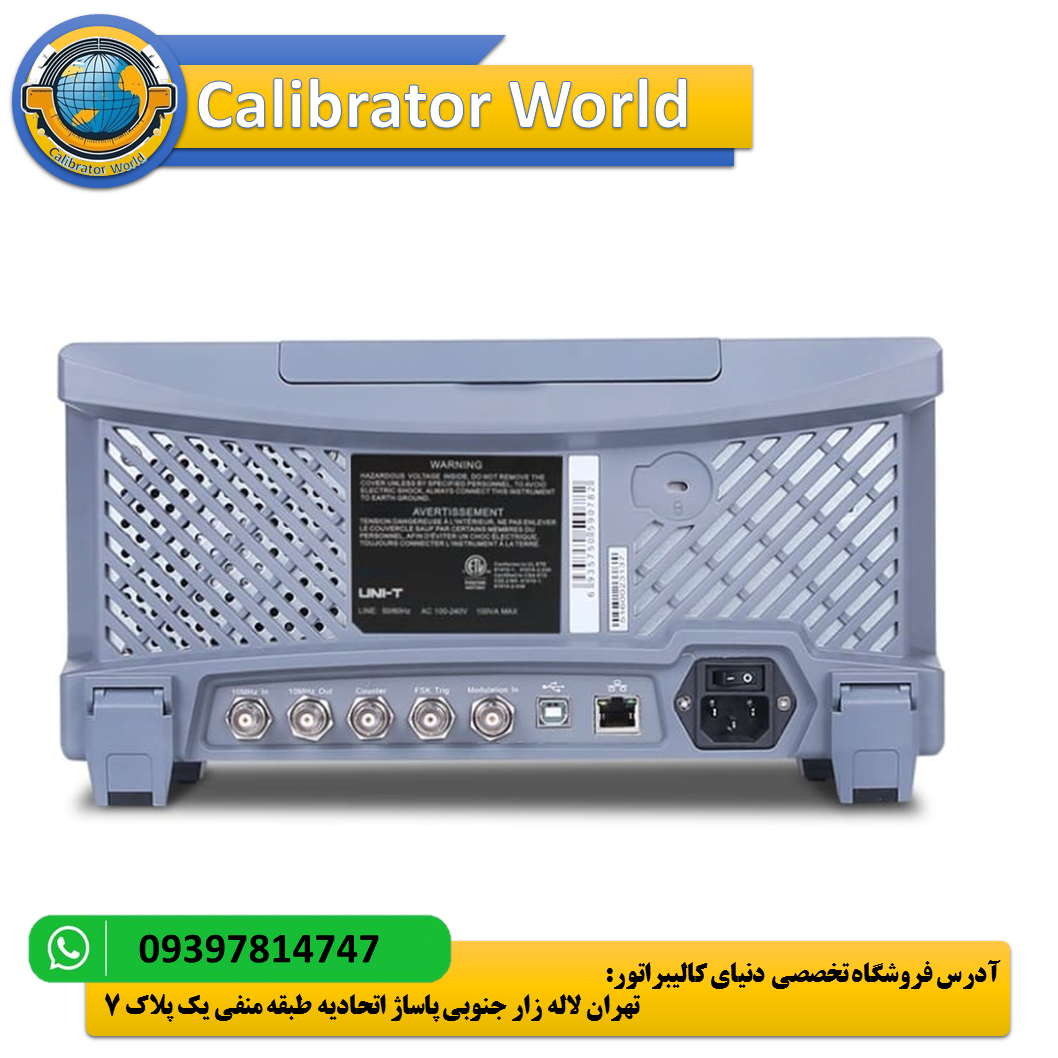

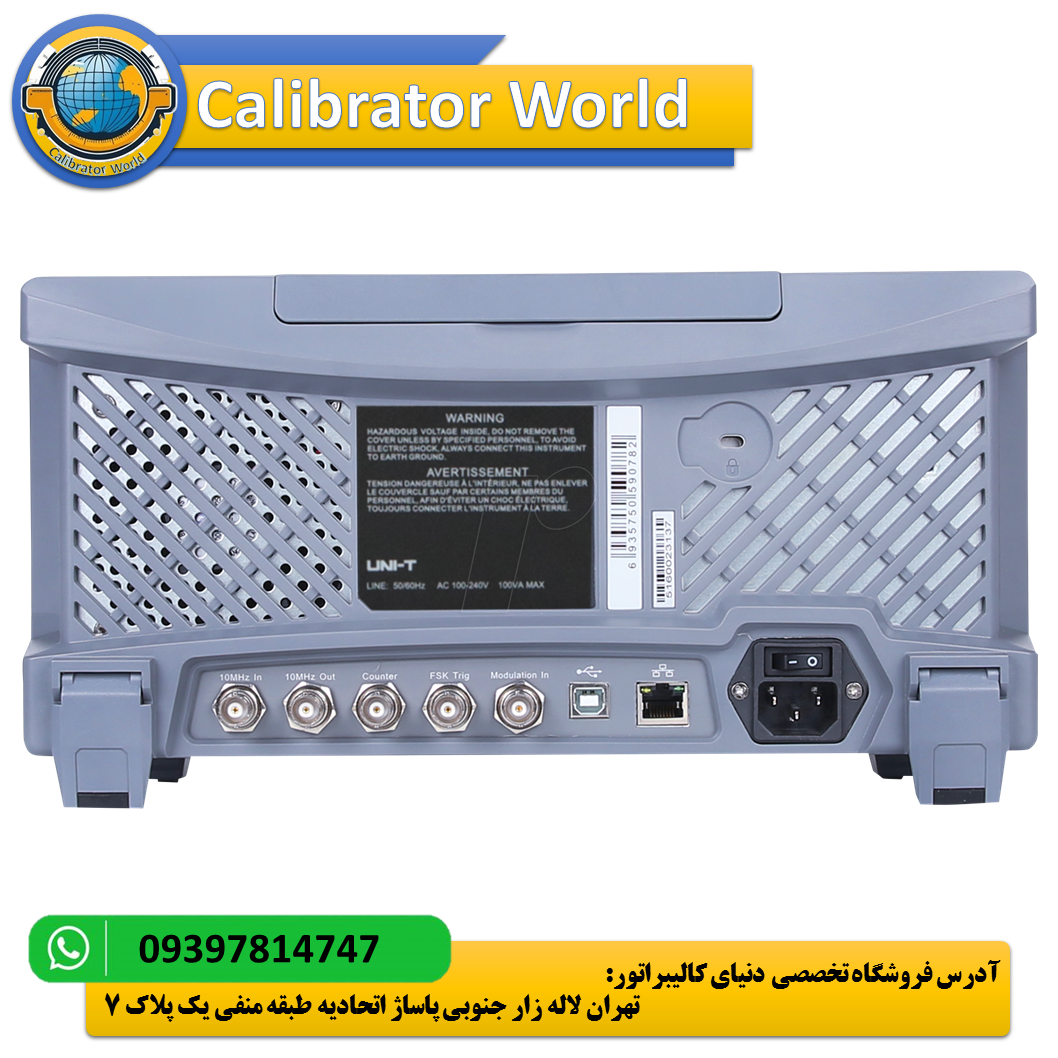

– دستگاه دارای دو کانال آنالوگ و یک ورودی USB می‌باشد.
– رنگ محصول، سفید و خاکستری است.
عملکرد فانکشن ژنراتور یونیتی UTG4122A
– فانکشن ژنراتور و ژنراتور موج دلخواه یونیتی UTG4122A دارای دو کانال آنالوگ و پهنای باند 120 مگاهرتز می‌باشد.
– سرعت نمونه برداری برابر 500MS/s (مگاسمپل بر ثانیه) می‌باشد.
– حالت‌های کاری محصول شامل Output on/off, continuous, modulation, sweep, burst می‌باشد.
– روش‌های مدولاسیون های این فانکشن ژنراتور شامل AM، FM، PM، FSK، PSK، BPSK، QPSK، OSK، PWM، SUM و QAM است.
– تولید و اندازه‌گیری فرکانس موج سینوسی از 1 میکروهرتز تا 120 مگاهرتز با رزولوشن 1 میکروهرتز
– تولید و اندازه‌گیری فرکانس موج مربعی و پالس از 1 میکروهرتز تا 40 مگاهرتز با رزولوشن 1 میکروهرتز
– تولید و اندازه‌گیری فرکانس موج شیب از 1 میکروهرتز تا 3 مگاهرتز با رزولوشن 1 میکروهرتز
– تولید و اندازه‌گیری فرکانس موج هارمونیک از 1 میکروهرتز تا 60 مگاهرتز با رزولوشن 1 میکروهرتز
– تولید و اندازه‌گیری فرکانس موج نویز با پهنای 120 مگاهرتز با رزولوشن 1 میکروهرتز
– تولید و اندازه‌گیری فرکانس موج دلخواه از 1 میکروهرتز تا 30 مگاهرتز با طول موج 8 Mpts تا 32 Mpts و رزولوشن عمودی 16 بیتی
مشخصات فنی، قیمت و خرید فانکشن ژنراتور و ژنراتور موج دلخواه یونیتی UNI-T UTG4122A
فانکشن ژنراتور و ژنراتور موج دلخواه یونیتی UNI-T UTG4122A ژنراتور سیگنال چند کاره به همراه ژنراتور موج دلخواه است. دارای ژنراتور پالس، ژنراتور همساز (هارمونیک)، مدلاتور دیجیتال/آنالوگ، شمارشگر فرکانس و دیگر عملکرد ها و همچنین این دستگاه دارای نمایش دو کاناله است. نرخ نمونه برداری تا 500MS/s. بیشترین طول موج مدنظرکاربر میتواند 32Mpts باشد.مدولاسیون های در دسترس شامل AM، FM، PM، FSK، PSK، BPSK، QPSK، OSK، PWM، SUM و QAM است. rise/fall time نیز میتواند تنظیم گردد. این فانکشن ژنراتور میتواند دارای خروجی های سینوسی 80، 120 و 160 مگاهرتز و شکل موج پالسی با فرکانس های 30، 40 و 50 مگاهرتز باشد. شکل موج هایی که میتواند تولید کند شامل سینوسی ، مربعی، رمپ، هارمونیک، پالس، نویز، ولتاژ DC و دلخواه است.
دستگاه فانکشن ژنراتور یونیتی UTG4122A شامل 7GB فضای ذخیره سازی موجی شکل و اولین ژنراتور سیگنال با قابلیت اندازه گیری خروجی است. صفحه نمایش عریض 8 اینچی، ارگونومی منطبق بر اساس نیاز های کاربر، عملکرد قابل قبول دکمه های روی دستگاه که به کاربر تجربه ی بهتری از شخصی سازی کاربری میدهد. سایر ویژگی های این فانکشن ژنراتور شامل رزولوشن مناسب و پهنای باند 120 مگاهرتز است.
به طور خلاصه مشخصات فنی این دستگاه
- حداکثر فرکانس: 120 مگاهرتز
- کانال ها: 2
- نرخ نمونه برداری: 500MSa/s
- شکل موج: سینوسی، مربع، سطح شیب دار، هارمونیک، پالس، نویز، ولتاژ DC، دلخواه
- حالت های کار: پیوسته، مدولاسیون، رفت و برگشت، انفجار
- ویژگی فرکانس: سینوسی، مربع / پالس، سطح شیب دار، هارمونیک،
کاربرد
طراحی، تست کردن، عیب یابی و تعمیر تجهیزات الکتریکی و الکترونیکی؛ اعم از مدار و تجهیزات تست در سیستم های وایرلس (بی سیم) و سلولی.
منتشرسازی ،استفاده در سیستم های تلویزیونی و رادیویی ،تست اجزاء نیمه رسانا و غیره.
ویژگی
1.نرخ نمونه برداری 500MSa/sو وضوح عمودی 16-bit
2.بیشترین طول موج مدنظر کاربر 32Mpts / 7GB فضای ذخیره سازی موجی شکل
3.فرکانس های در دسترس : AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM
4.موج خروجی sine : 80MHz/120MHz/160MHz
5.پالس موجی شکل 30MHz/40MHz/50MHz
6.زمان قابل تنظیم برای آماده به کار شدن و خروج از حالت آماده به کار
7.قابلیت نمایش دو کاناله به صورت هم زمان
مشخصات فنی فانکشن ژنراتور و ژنراتور موج دلخواه یونیتی UTG4122A |
|
| مدل | UTG4122A |
| پهنای باند | 120MHz |
| کانال ها | 2 |
| نرخ نمونه برداری | 500MS/s |
| شکل موج | Sine, square, ramp, harmonic, pulse, noise, DC voltage, arbitrary |
| حالت های کار | Output on/off, continuous, modulation, sweep, burst |
| فرکانس ها | AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM |
| مشخصه های فرکانس | |
| Sine | 1μHz~120MHz |
| موج مربعی/موج پالس | 1μHz~40MHz |
| شیب | 1μHz~3MHz |
| هارمونیک | 1μHz~60MHz |
| نویز (-3dB) | 120MHz bandwidth |
| وضوح | 1μHz |
| موج دلخواه | |
| محدوده فرکانس | 1μHz~30MHz |
| طول | 8~32Mpts |
| وضوح عمودی | 16 bits |
| حداقل زمان آماده به کار شدن/خروج از حالت آماده به کار (نوع: 1Vpp) | ＜6ns |
| مشخصات عمومی | |
| توان | 100V~240V ACrms, 50Hz/60Hz |
| نمایشگر | 8-inch TFT LCD, WVGA (800 x 480) |
| رنگ محصول | White and grey |
| وزن محصول | 3.5kg |
| ابعاد محصول | 336mm x 164mm x 108mm |
| تجهیزات جانبی استاندارد | BNC-BNC cable x 2, USB interface cable, PC software CD, power cord |
برای استعلام قیمت و کسب اطلاعات بیشتر با کارشناسان دنیای کالیبراتور تماس بگیرید.
فایل ضمیمه/ فایل Datasheet and Manual
1- فایل دانلودی UNI-T UTG4122A Waveform Generator
2- فایل دانلودی UNI-T UTG4122A Waveform Generator
