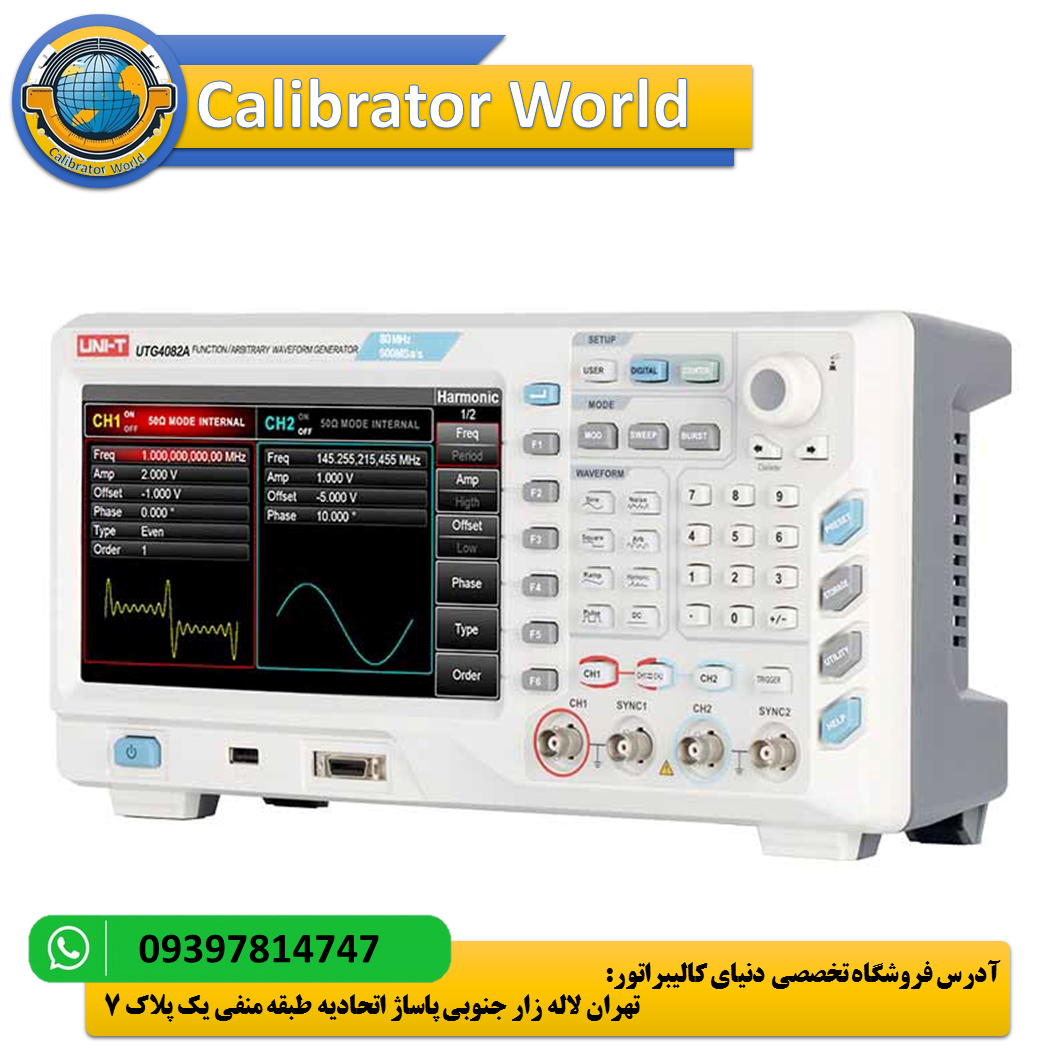

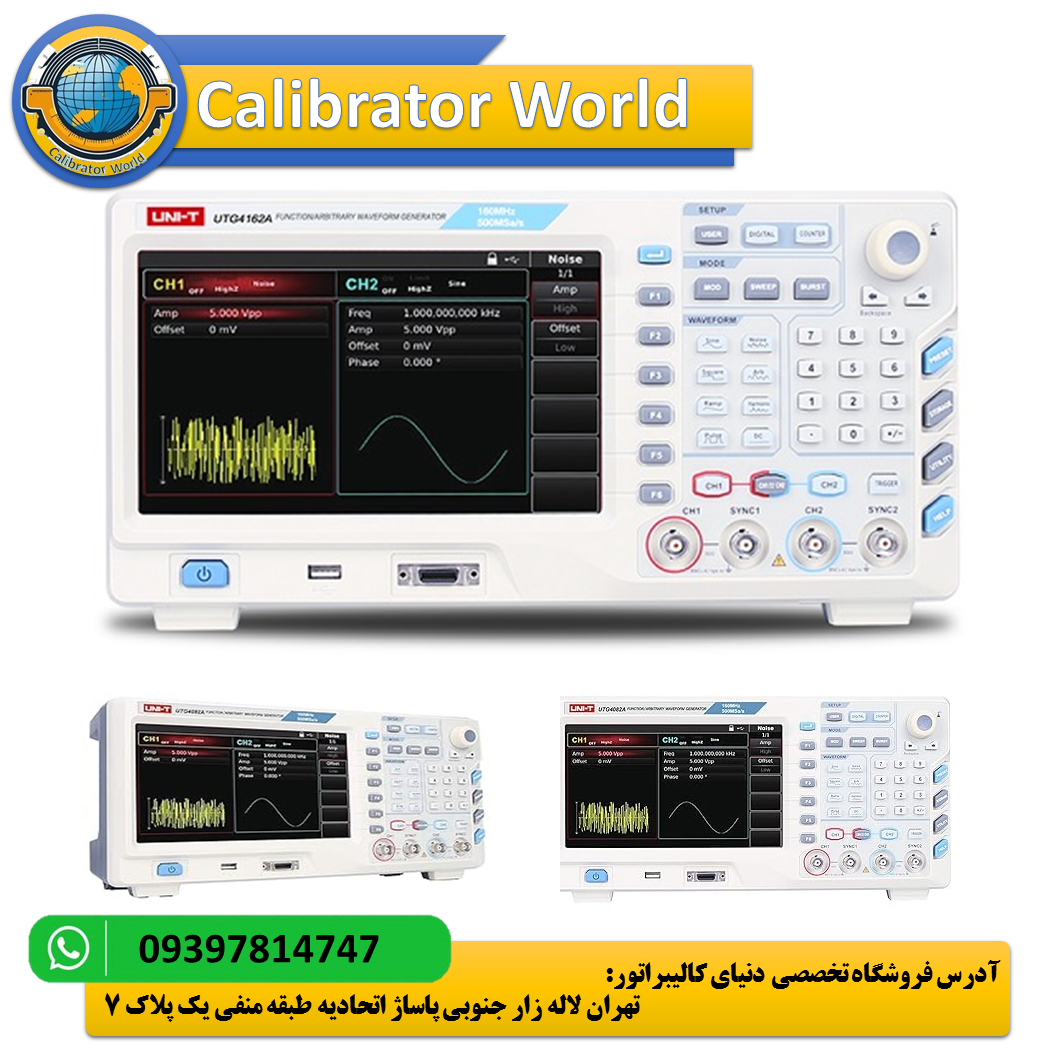

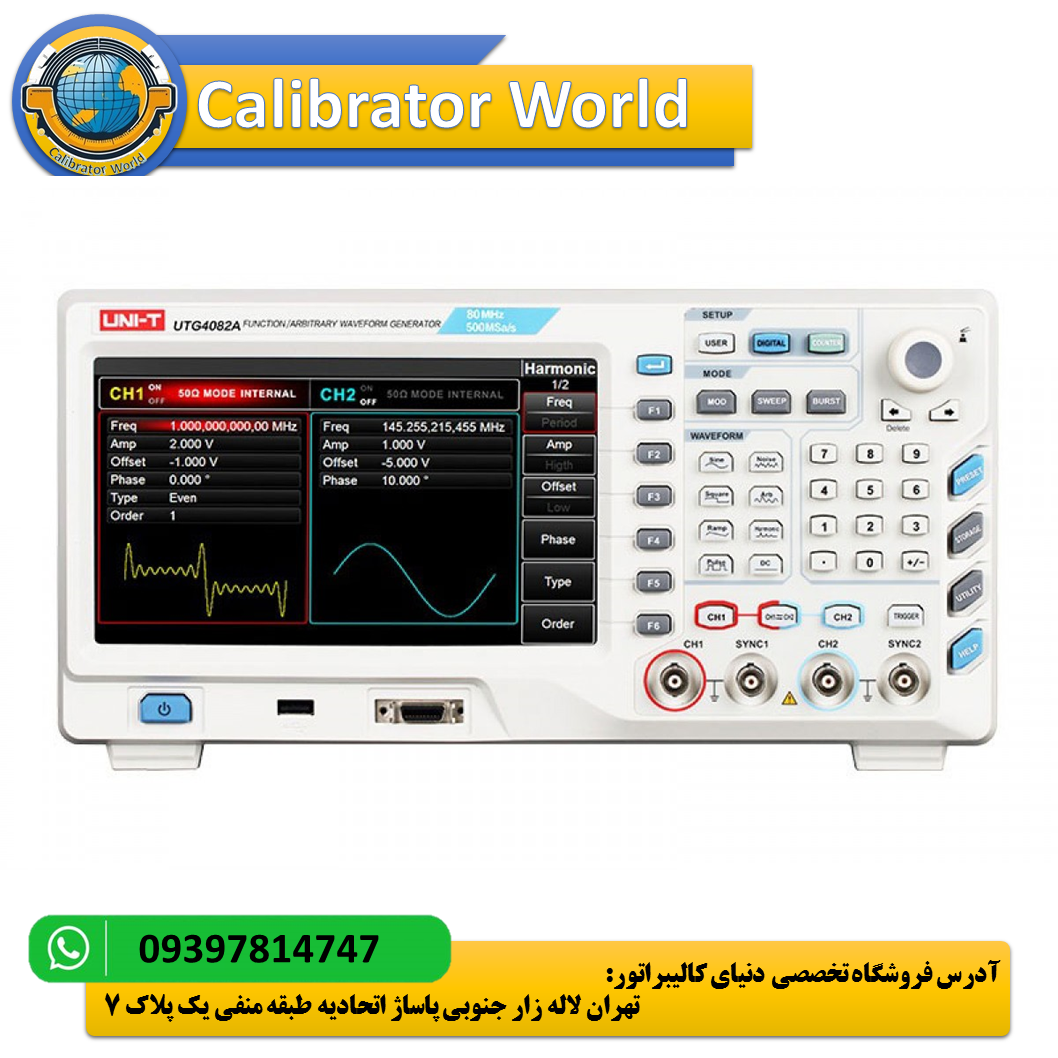

فانکشن ژنراتور یونیتی UNI-T UTG4082A

دستگاه UNI-T UTG4082A از سری UTG4000A یک ژنراتور سیگنال چند کاره به همراه ژنراتور موجی شکل دلخواه است. عملکرد های این دستگاه شامل موارد ذیل است: ژنراتور پالس، ژنراتور همساز (هارمونیک)، مدلاتور دیجیتال/آنالوگ، شمارشگر فرکانس و دیگر عملکرد ها، این دستگاه دارای نمایش دو کاناله است.نرخ نمونه برداری تا 500MS/s. بیشترین طول موج مدنظرکاربر میتواند 32Mpts باشد. این دستگاه رومیزی شامل 7GB فضای ذخیره سازی موج است. اولین ژنراتور سیگنال با قابلیت اندازه گیری خروجی است. صفحه نمایش عریض 8 اینچی، ارگونومی منطبق بر اساس نیاز های کاربر، عملکرد قابل قبول دکمه های روی دستگاه  که به کاربر تجربه ی بهتری از شخصی سازی کاربری می دهد.

• پهنای باند :80 مگاهرتز
• فرکانس خروجی موج پالسی: 30MHz/40MHz/50MHz
• فرکانس خروجی موج سینوسی :80MHz/120MHz/160MHz
• سرعتنمونه برداری : 500MSa/s
• انواع شکل موج : سینوسی، مربعی، مثلثی، پالسی، هارمونیکی، رمپ و نویز و چند شکل موج دلخواه
• مدولاسیون :AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

مشخصات فنی، قیمت و خرید فانکشن ژنراتور و ژنراتور موج UNI-T UTG4082A

شکل موج هایی که میتواند تولید کند شامل سینوسی ، مربعی، رمپ، هارمونیک، پالس، نویز، ولتاژ DC و موج دلخواه است. سایر ویژگی های این فانکشن ژنراتور شامل صفحه نمایش 8 اینچی، رزولوشن مناسب و پهنای باند 80 مگاهرتز است.

فانکشن ژنراتور و ژنراتور موج دلخواه UTG4082A برند یونیتی ابزاری دقیق با کابردهای متعدد جهت تولید موج می باشد. در این ژنراتور از روش سنتز دیجیتالی مستقیم برای تولید خروجی شکل موج دقیق و پایدار با رزولوشن بسیار پایین 1 میکرو هرتز استفاده شده است و به عنوان یک فانکشن ژنراتور و ژنراتور موج دلخواه مقرون به صرفه ، با عملکرد بالا و چند منظوره در بازار طرفداران بسیاری دارد. دستگاه UTG4082A قابلیت تولید سیگنال خروجی دقیق ، پایدار ، خالص و با کم ترین میزان انحراف را دارد. رابط کاربری راحت ، نشانگر فنی عالی و نمایش گرافیکی با کیفیت فوق العاده به شما کمک کند در کم ترین زمان ممکن و به بهترین نحو کار خود را با دستگاه انجام دهید.

پهنای باند این دستگاه 80 مگا هرتز بوده و رزولوشن باند کامل 1 میکرو هرتز را دارد، و دارای دو کانال آنالوگ ورودی جهت اندازه گیری می باشد. سرعت نمونه برداری در زمان واقعی 500 مگا سمپل در هر ثانیه  500MS/s  می باشد که می تواند سریع ترین سیگنال را ضبط کند. این قابلیت موجب افزایش سرعت استفاده از دستگاه می شود و شما می توانید در کوتاه ترین زمان ممکن پس از روشن کردن دستگاه اندازه گیری خود را انجام دهد.

کاربرد :

طراحی، تست کردن، عیب یابی و تعمیر تجهیزات الکتریکی و الکترونیکی؛ اعم از مدار و تجهیزات تست در سیستم های وایرلس (بی سیم) و سلولی.

منتشرسازی، استفاده در سیستم های تلویزیونی و رادیویی، تست اجزاء نیمه رسانا و غیره.

ویژگی :

• نرخ نمونه برداری  500MSa/s و وضوح عمودی 16-bit
• بیشترین طول موج مدنظر کاربر 32Mpts / 7GB فضای ذخیره سازی موجی شکل
• فرکانس های در دسترس : AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM
• موج خروجی  sine : 80MHz/120MHz/160MHz
• پالس موجی شکل 30MHz/40MHz/50MHz
• زمان قابل تنظیم برای آماده به کار شدن و خروج از حالت آماده به کار
• قابلیت نمایش دو کاناله به صورت هم ارز

مشخصات کلی فانکشن ژنراتور و ژنراتور موج دلخواه برند یونیتی مدل UNI-T UTG4082A

فانکشن ژنراتور و ژنراتور موج دلخواه UTG4082A برند یونیتی ابزاری دقیق با کارایی بالا جهت تولید شکل موج و فانکشن می باشد.

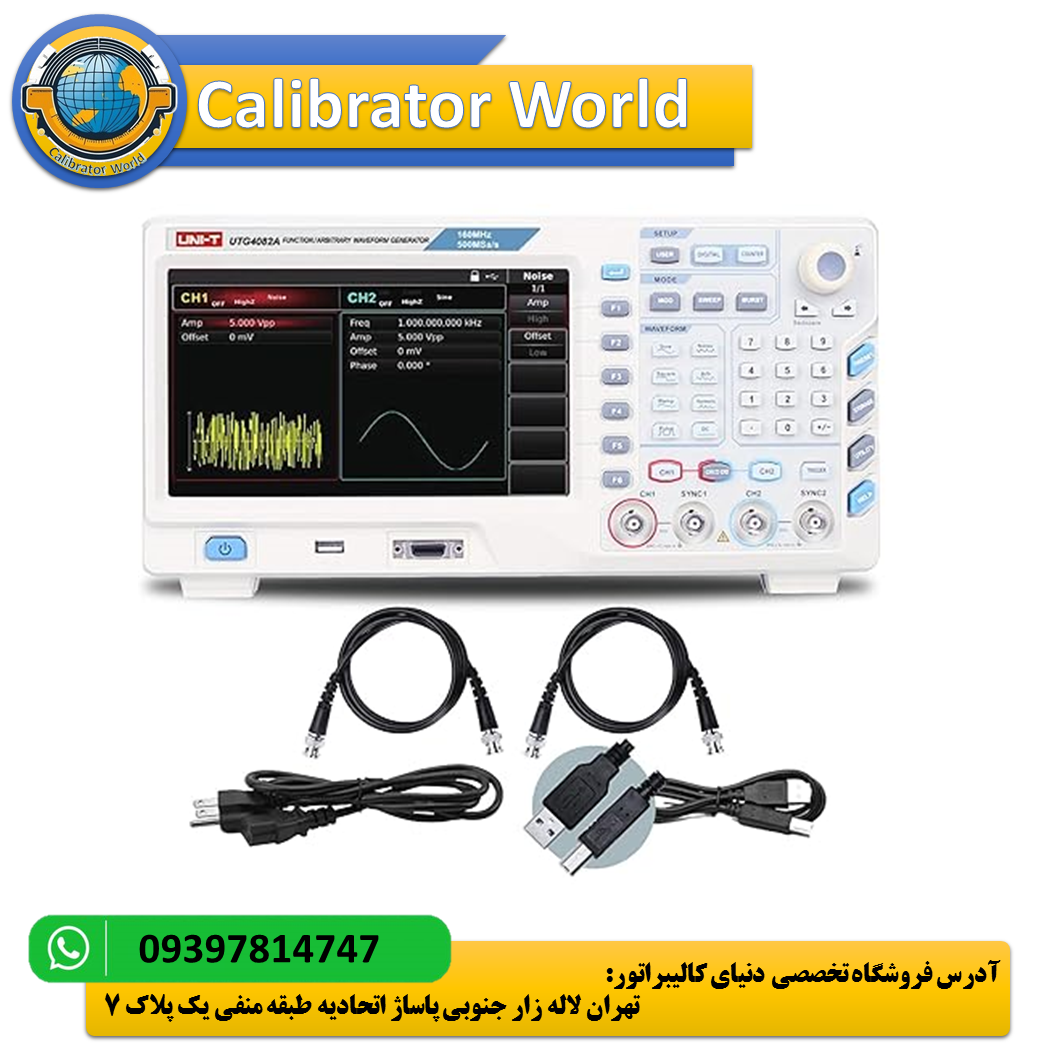

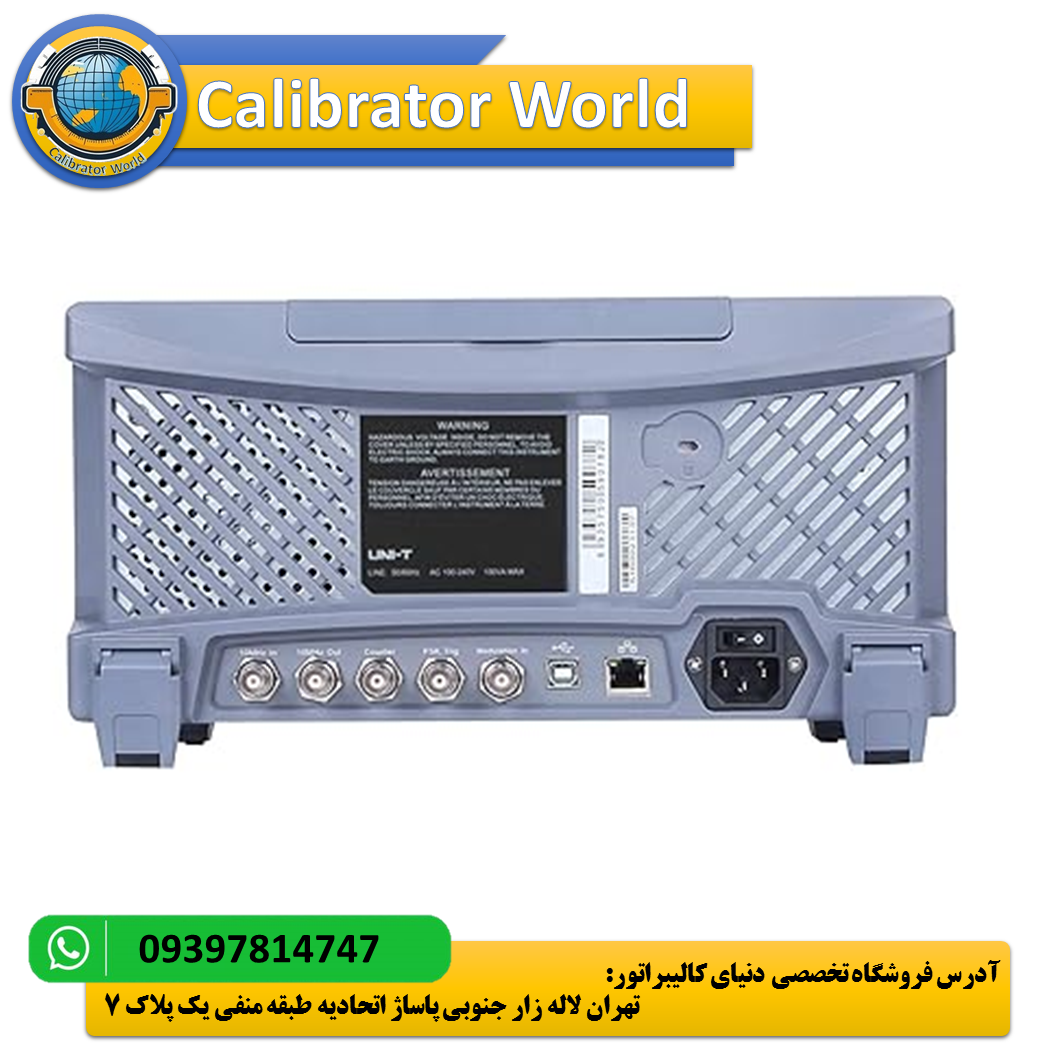

ولتاژ منبع تغذیه این دستگاه از 100 تا 240 ولت AC و فرکانس کاری آن 50 تا 60 هرتز می باشد. صفحه نمایش بکار رفته در این دستگاه از نوع TFT LCD رنگی با نور پس زمینه است که موجب تسهیل خواندن و افزایش وضوح و کیفیت تصاویر آن شده است. این ژنراتور دارای پورت USB ، دو ورودی آنالوگ ؛ و ورودی کابل LAN نیز می باشد. اقلام همراه این دستگاه شامل یک کابل USB ، دو عدد کابل BNC-BNC ، یک سیم برق، و یک عدد سی دی نرم افزاری می باشد.

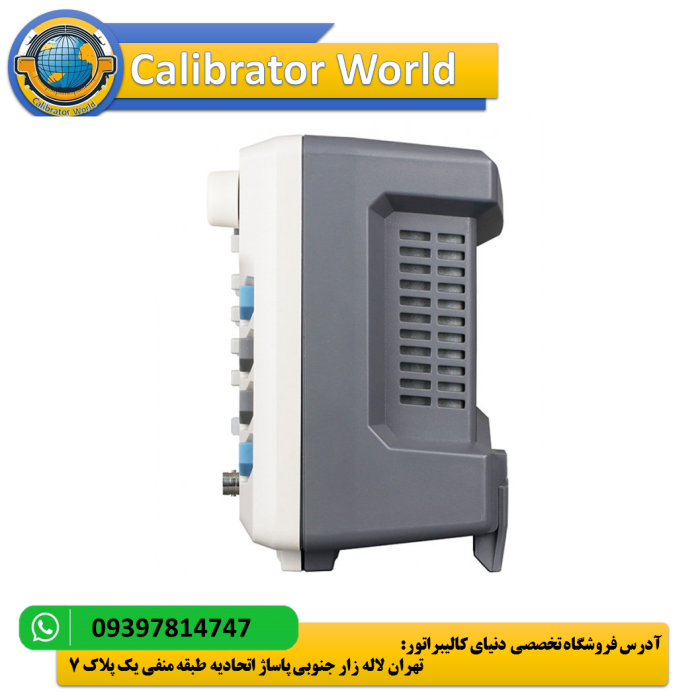

ابعاد این دستگاه  108 x 164 x 336 میلی متر ، سایز صفحه نمایش TFT LCD آن 8 اینچ ، وزن آن 3.5 کیلو گرم، و رنگ دستگاه سفید و خاکستری است.

مشخصات فنی و عملکردی فانکشن ژنراتور و ژنراتور موج دلخواه برند یونیتی مدل UNI-T UTG4082A

فانکشن ژنراتور و ژنراتور موج دلخواه UTG4082A برند یونیتی دارای پهنای باند 80 مگا هرتز  بوده و دارای دو کانال آنالوگ ورودی می باشد. و صفحه نمایشگر آن قابلیت نمایش همزمان دو ورودی را نیز دارد.

سرعت نمونه برداری در زمان واقعی 500 مگا سمپل در هر ثانیه  500MS/s  می باشد که می تواند سریع ترین سیگنال ها را ضبط کند.

انواع شکل موج هایی که این ژنراتور می تواند تولید کند عبارت است: شکل موج سینوسی ، مربع ، رمپ ، هارمونیک ، پالس ، نویز ، ولتاژ DC ، و شکل موج دلخواه. روش های مختلف مدولاسیون یا تغییر پارامتر های موج در این دستگاه عبارتند از روش مدولاسیون AM ، FM ، PM ، ASK ، FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM .

دامنه فرکانس موجی در این ژنراتور برای موج سینوسی  از 1 میکرو هرتز تا 80 مگا هرتز ؛ برای موج مربع/پالس از 1 میکرو هرتز تا 30 مگاهرتز ؛ برای موج اسلوپ از 1 میکرو هرتز تا 2 مگا هرتز ؛ و برای موج هارمونیک از 1 میکرو هرتز تا 40 مگا هرتز می باشد. پهنای باند نویز 80 مگاهرتز و رزولوشن فرکانس 1 میکرو هرتز می باشد. علاوه برای این دامنه فرکانس موج دلخواه از 1 میکرو هرتز تا 20 مگاهرتز بوده و طول موج آن از 8 تا  Mpts  32 می باشد. رزولوشن عمودی موج دلخواه 16 بیتت است. حداقل زمان افت و خیر rise/fall موج دلخواه کمتر از 7 نانو ثانیه است.  این محصول دارای 7 گیگابایت حافظه جهت ذخیره شکب موج های مختلف می باشد.

تفاوت فانکشن ژنراتور و ژنراتور موج دلخواه مدل UTG4082A و مدل UTG4122A در میزان پهنای باند می باشد. پهنای باند مدل UTG4082A 80 مگا هرتز و پهنای باند مدل  UTG4122A  120 مگا هرتز می باشد.

خرید فانکشن ژنراتور یونیتی UTG4082A

فانکشن ژنراتور یونیتی UNI-T UTG4082A یک ابزار چندمنظوره است که در مختلف حوزه‌های کاربردی به کار می‌رود. این دستگاه توانایی تولید اشکال موج متنوعی را داراست؛ از تولید امواج تابع، ایجاد امواج دلخواه، تولید پالس‌ها، تا تولید هارمونیک‌ها و ارائه امکان مدولاسیون آنالوگ/دیجیتال را در یک دستگاه یکپارچه فراهم می‌کند.

مولد شکل موج یونیتی UTG4082A با نرخ نمونه‌برداری بالا تا 500MS/s و حافظه با ظرفیت بزرگی تا 32Mpt، امکان تولید امواج با دقت و تفاوت کمیاب را فراهم می‌آورد. برای تولید سیگنال‌های پایدار، دقیق و با کمترین اعوجاج، این فانکشن ژنراتور از فناوری سنتز دیجیتال مستقیم (DDS) بهره می‌برد.

دستگاه فانکشن ژنراتور UNI-T مدل UTG4082A با دو کانال خروجی مستقل و قابلیت تنظیم فرکانس، فاز و ولتاژ به کاربر این امکان را می‌دهد که سیگنال‌های دوگانه و ترکیبی را تولید و اندازه‌گیری کند. این ویژگی از اهمیت ویژه‌ای برخوردار است زیرا به کاربران اجازه می‌دهد تا در تجربیات خود از سیگنال‌های متنوعی بهره‌برند.

برای استعلام قیمت و کسب اطلاعات بیشتر با کارشناسان دنیای کالیبراتور تماس بگیرید.

مشخصات فنی فانکشن ژنراتور یونیتی UTG4082A

• حداکثر فرکانس:80 مگاهرتز
• کانال ها: 2
• نرخ نمونه برداری: 500MSa/s
• حالت های کار: پیوسته، مدولاسیون، رفت و برگشت، انفجار
• شکل موج: سینوسی، مربع، سطح شیب دار، هارمونیک، پالس، نویز، ولتاژ DC، دلخواه
• ویژگی فرکانس: سینوسی، مربع / پالس، سطح شیب دار، هارمونیک
• وزن:3.5 کیلوگرم
