توضیحات

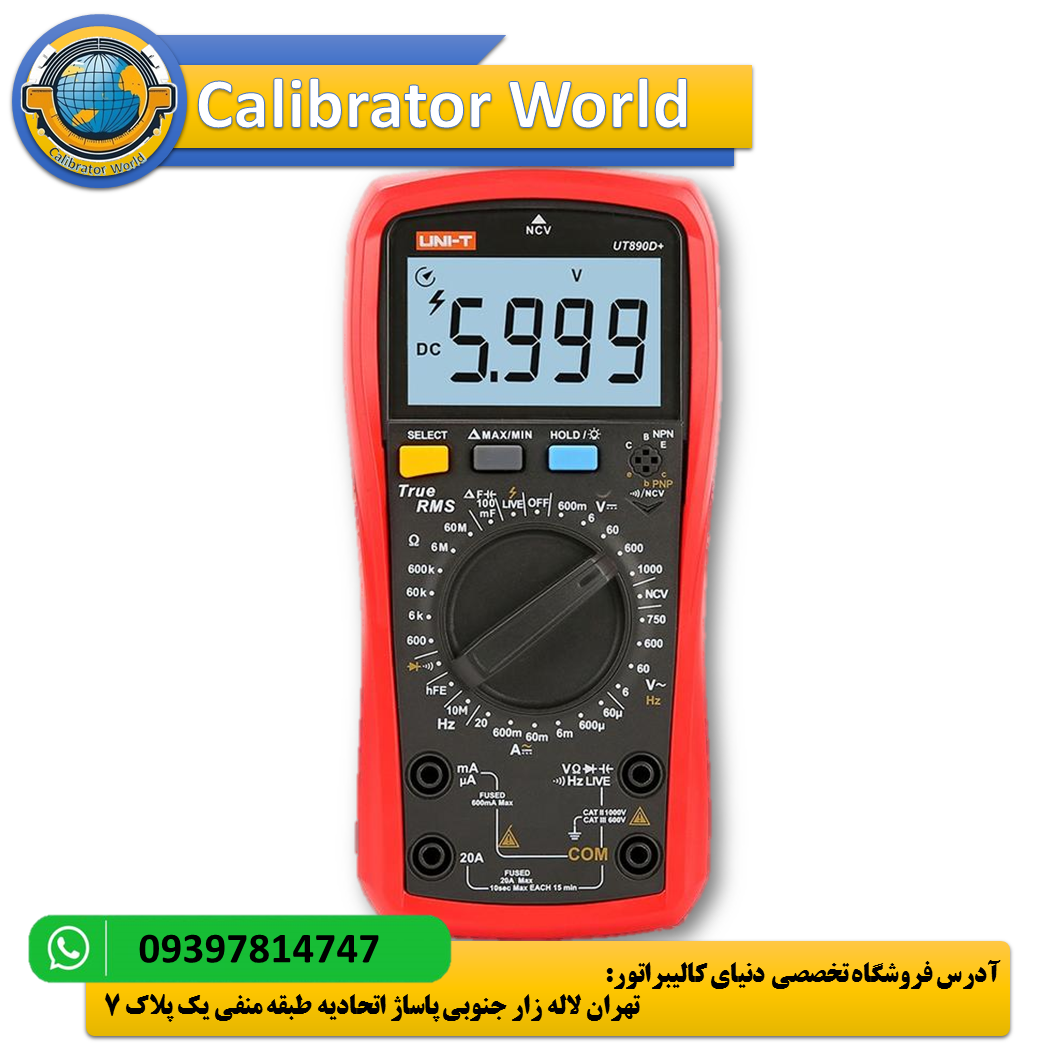

مولتی متر دیجیتال یونیتی مدل UNI-T UT890D PLUS
مولتی متر دیجیتال یونیتی مدل UNI-T UT890D PLUS با صفحه نمایش بزرگ LCD طراحی شده است. حداکثر ظرفیت قابل اندازه گیری خازن 100mF با زمان پاسخ سریع کمتر از 12 ثانیه است. علاوه بر این، مجهز به قابلیت تشخیص خودکار فیوز و محافظت در برابر ولتاژ بالا است. کاربرد این دستگاه در تابلوهای برق، سیستم های HVAC. تشخیص خطاهای مدار الکتریکی می باشد.مهمترین حسن این دستگاه اندازه گیری جریان تا 20 آمپر می باشد.قیمت UT890D Plus نسبت به سایر رقبا بسیار مناسب بوده و بسیار مقرون به صرفه است.
مولتی متر دیجیتال UT890D Plus برند یونیتی از جمله ابزار مورد نیاز در محیط های صنعتی و غیر صنعتی به شمار می رود که با داشتن صفحه نمایش بزرگ همراه با نور پس زمینه و کاربردهای متعدد قابل توجه به ابزاری پر فروش میان کاربران مبدل شده است. از برجسته ترین ویژگی های این مولتی متر که آن را به ابزاری متمایز تبدیل کرده است قابلیت تشخیص لحظه ای این دستگاه است که به کاربر این امکان را می دهد که به طور لحظه ای سیم نول و فاز را شخیص دهد.
علاوه براین سرعت پاسخ دهی این دستگاه کمتر از 12 ثانیه است که موجب افزایش سرعت کار می شود. این مولتی متر مجهز به محافظ خودکار در برابر ولتاژ بالا تا 1000 ولت ؛ آلارم ولتاژ و جریان بالا ؛ تشخیص خودکار و آلارم هشدار فیوز سوخته می باشد.این محصول ابزار مناسبی جهت کار با تابلوهای برق ، سیستم های HVAC ، تشخیص خطاهای مدار الکتریکی ، نصب یا نگهداری تجهیزات الکترونیکی و کارخانه ای ، توسعه قطعات الکترونیکی ، طراحی صفحه مدار ، و مناسب جهت استفاده کاربرانی است که مرتباً باید بین سیم نول و فاز را تشخیص دهند.
معرفی مولتی متر True RMS مناسب HVAC یونیتی UNIT UT890D Plus
از ویژگی های قابل توجه این دستگاه می توان به True RMS جهت اندازه گیری سیگنال های غیرخطی و افزایش دقت اندازه گیری ؛ قابلیت اندازه گیری بسیار دقیق ولتاژ DC تا 1000 ولت ؛ ولتاژ AC تا 750 ولت ؛ جریان AC/DC تا 20 آمپر ؛ فرکانس ولتاژ AC از 10 هرتز تا 10 کیلو هرتز ؛ مقاومت تا 60 مگا اهم ؛ ظرفیت خازنی تا 100 میلی فاراد ؛ فرکانس در محدوده قابل توجه 9.999 هرتر تا 9.999 مگا هرتز اشاره کرد.
علاوه بر قابلیت اندازه گیری پارامترهای عنوان شده این مولتی متر قابلیت نمایش نمایش داده ها تا 6000 مقدار ؛ رنج دستی جهت انتخاب محدوده موردنظر کاربر به صورت دستی ؛ قابلیت اندازه گیری ولتاژ غیر تماسی NVC و اندازه گیری ترانزیستور را نیز دارد. پاسخ فرکانسی این دستگاه برای ولتاژ و جریان AC از 45 تا 1000 هرتز می باشد. با استفاده از این مولتی متر می توان تست دیود و پیوستگی ، تست لحظه ای سیم نول و فاز را انجام داد و همچین مقادیر اندازه گیری شده را جهت بررسی بیشتر با استفاده از ویژگی Data Hold روی نمایشگر ثابت نگه داشت.
ویژگی های دیگر قابل توجه مولتی متر دیجیتال UT890D Plus برند یونیتی عبارت است از : آلارم صوتی و تصویری در حالت های تست NVC ، تست پیوستگی ، سیم نول و فاز ؛ نمایش مقادیر MIN/MAX ؛ آلارم هشدار جریان بالا ؛ آلارم هشدار فیوز سوخته ؛ دکمه چرخشی بزرگ جهت انخاب دستی رنج اندازه گیری مورد نظر ؛ صفحه نمایش LCD بزرگ با نور پس زمینه جهت تهسیل کار در محیط های کم نور و تاریک ؛ نشانگر کاهش باتری و خاموشی خودکار جهت صرفه جویی در میزان مصرف باتری ؛ قابلیت تشخیص دقیق سیم فاز و نول همراه با آلارم صوتی/ تصویری ؛ و عایق دو جداره.
مشخصات کلی مولتی متر دیجیتال برند یونیتی مدل UNI-T UT890D Plus
مولتی متر دیجیتال UT890D Plus برند یونیتی ابزاری دقیق با کارایی بالا جهت اندازه گیری بسیار دقیق ولتاژ DC ؛ ولتاژ AC ؛ جریان AC/DC ؛ فرکانس ولتاژ AC ؛ مقاومت ؛ ظرفیت خازنی ؛ و فرکانس می باشد.
در این دستگاه از یک دو عدد باتری 1.5 ولتی استفاده شده است. به دلیل که کم شدن میزان باتری موجب ایجاد خطا در خواندن اطلاعات و در نتیجه موجب آسیب رسیدن به کاربر می شود، کمپانی یونیتی در طراحی مولتی متر دیجیتال UT89XD Plus از ویژگی نشانگر کاهش باتری و خاموشی استفاده کرده است که با کاهش میزان باتری به زیر محدوده 2.5 ولت نشانگر کاهش باتری روی صفحه نمایش ظاهر شده و به کاربر اطلاع می دهد در زمان مناسب باتری را تعویض کند . ویژگی خاموشی خودکار با غیر فعال ماندن دستگاه به مدت 15 دقیقه فعال شده و در مصرف باتری صرفه جویی می شود. صفحه نمایش بکار رفته در این دستگاه از نوع LCD با نور پس زمینه جهت سهولت کار با دستگاه در محیط های تاریک می باشد. نور پس زمینه در صورت غیرفعال ماندن دستگاه به مدت 30 ثانیه خاموش می شود.

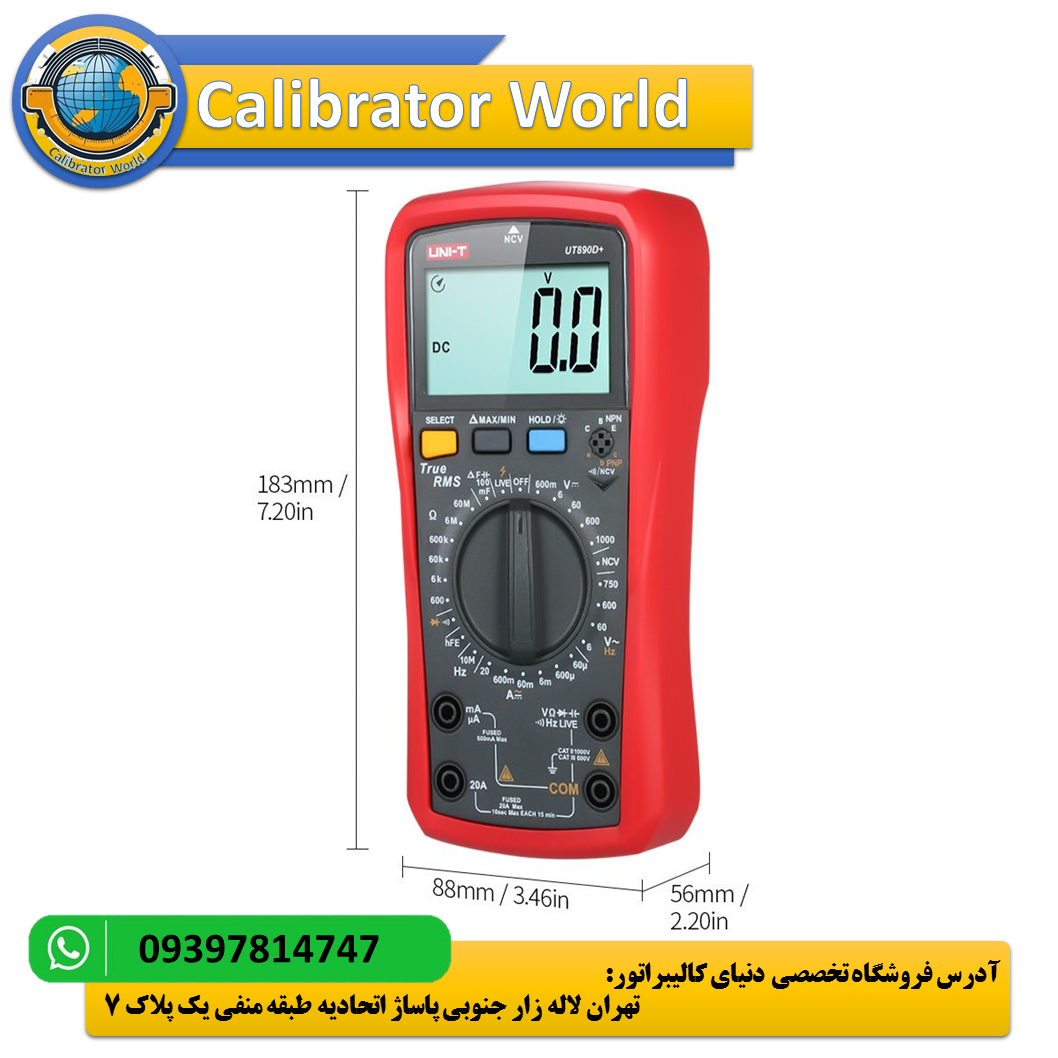

ابعاد این مولتی متر 56 x 88 x 183 میلی متر ، وزن آن 346 گرم، و رنگ دستگاه قرمز و خاکستری است.
سایر ویژگی ها
با استفاده از مولتی متر دیجیتال UT890D Plus برند یونیتی می توان ولتاژ DC را در محدوده های600 میلی ولت/ 6ولت / 60 ولت/ 600ولت / 1000 ولت با دقت ±(0.5%+2) ؛ ولتاژ AC را در محدوده های 6ولت / 60 ولت/ 600ولت / 1000 ولت با دقت ±(0.8%+3) ؛ جریان DC را در محدوده های 60 میکرو آمپر/ 6 میلی آمپر/ 60 میلی آمپر/ 600 میلی آمپر/ 20 آمپر با دقت ±(0.8%+8) ؛ و جریان AC را در محدوده های 60 میکرو آمپر/ 6 میلی آمپر/ 60 میلی آمپر/ 600 میلی آمپر/ 20 آمپر و با دقت ±(1%+12) اندازه گیری کرد. قابلیت اندازه گیری فرکانس ولتاژ AC از 10 هرتز تا 10 کیلو هرتز و با دقت ±（0.1%+5) می باشد.
علاوه بر جریان و ولتاژ این دستگاه قابلیت اندازه گیری مقاومت را از 600 اهم تا 60 مگا اهم و با دقت ±(0.8%+3) ؛ ظرفیت خازنی را از 6 نانو فاراد تا 100 میلی فاراد و با دقت ±(3%+10) ؛ فرکانس را از 9.999 هرتز تا 9.999 مگا هرتز با دقت ±(1.0%+5) نیز دارد . دوره کاری Duty Cycle را نیز می توان از 0.1 تا 99 درصد با دقت ±(2%+5) اندازه گیری کرد.
UT890D Plus را می توان در دمای محیطی 0 تا 40 درجه سلیسوس استفاده کرد
با استفاده از این مولتی متر می توان تست دیود، پیوستگی ، اندازه گیری ولتاژ غیر تماسی NCV را نیز انجام داد. قابلیت تشخیص سیم نول و فاز همراه با آلارم صوتی/ تصویری ، تشخیص فیوز سوخته و محافظت در برابر جریان بالا تا 1000 ولت و همچین اندازه گیری ترانزیستور نیز در این دستگاه وجود دارد.
از مولتی متر دیجیتال UT890D Plus برند یونیتی را می توان در دمای محیطی 0 تا 40 درجه سلیسوس استفاده کرد که میزان رطوبت برای دما 0 تا زیر 30 درجه 75 درصد و برای دما 30 تا 40 درجه 50 درصد می باشد. می توان این محصول را دمای محیطی 10- تا 60 درجه سلسیوس ذخیره و نگهداری کرد.

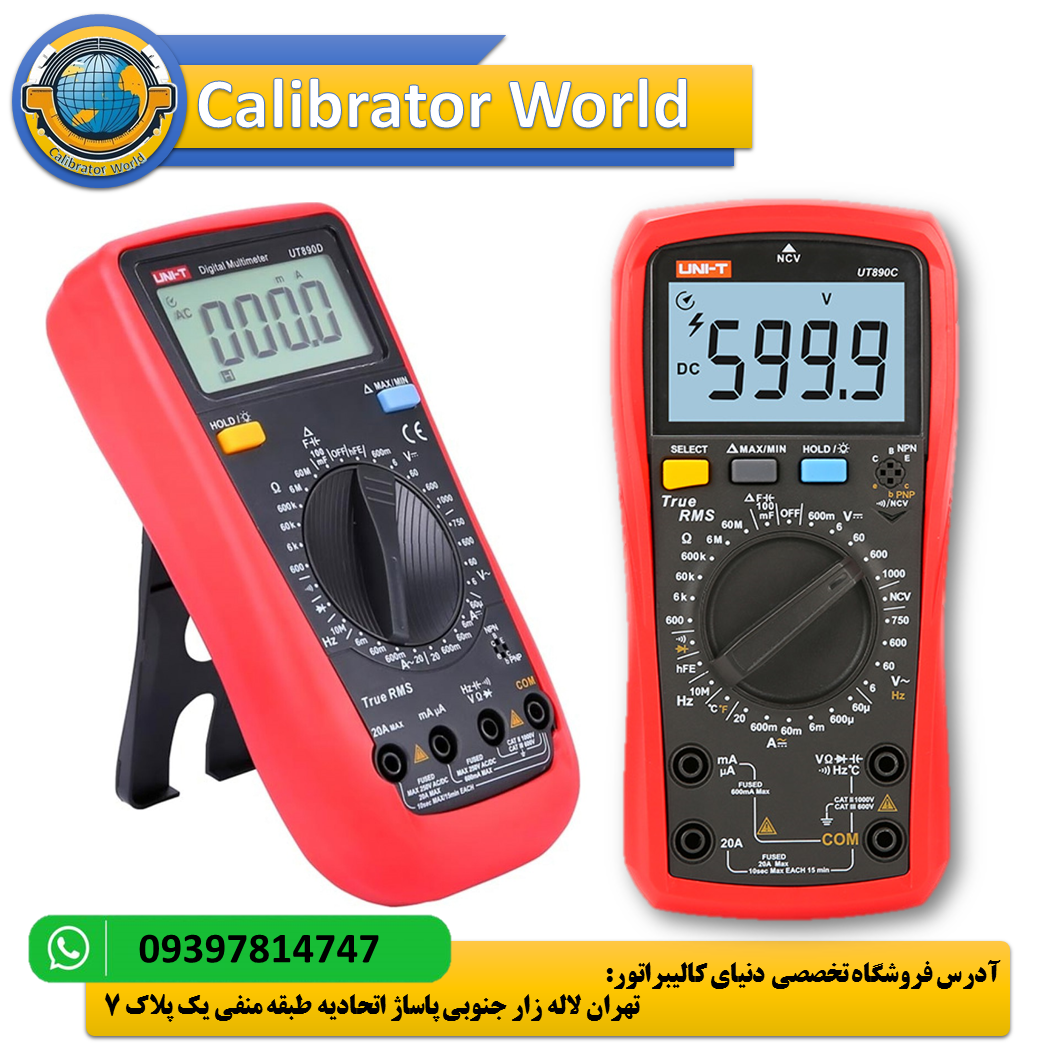

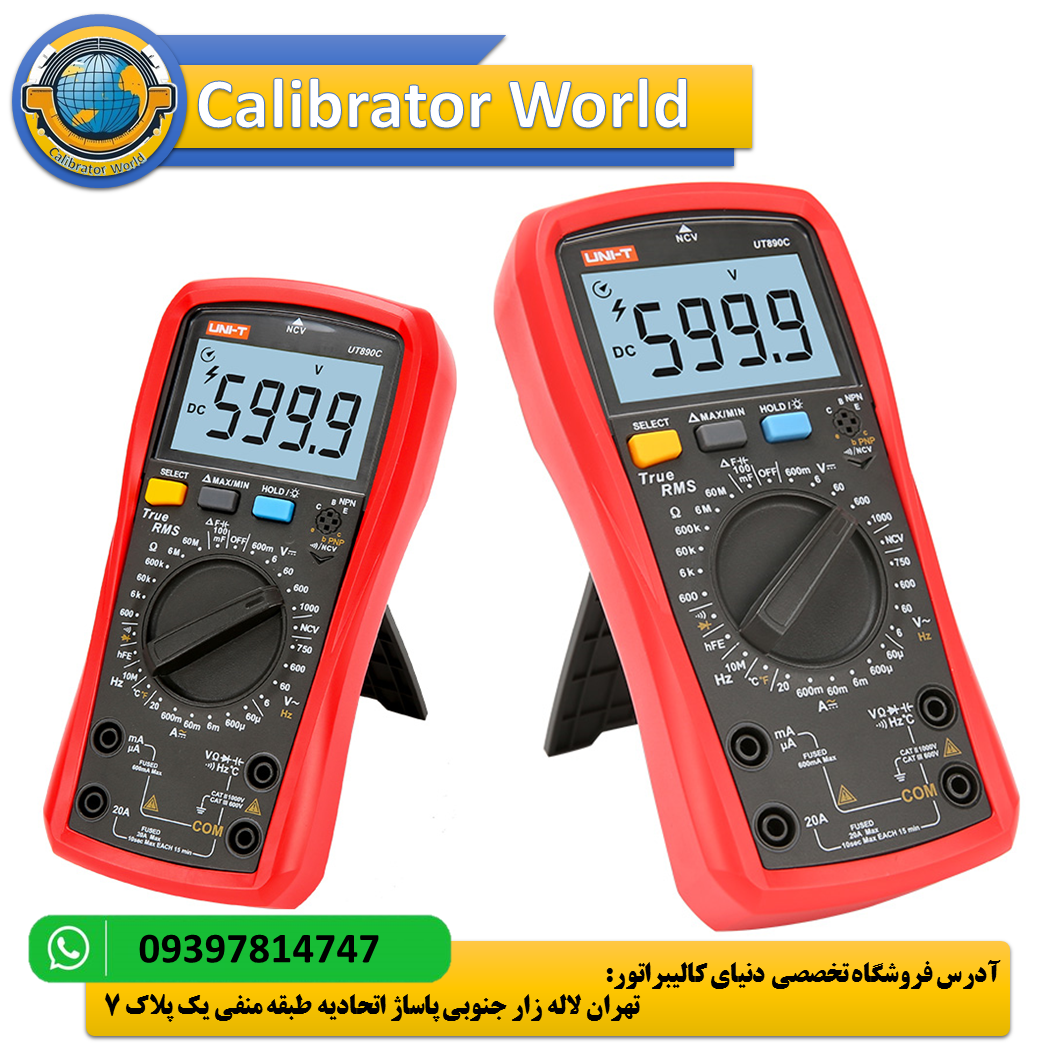

تفاوت مدل UT890D Plus وUT890C در قابلیت اندازه گیری دما در مدل UT890C می باشد. علاوه بر این مدل UT890D Plus دارای ویژگی تست لحظه ای سیم نول و فاز می باشد.
ویژگی های مولتی متر دیجیتال True RMS سری UT890D Plus
- محدوده دستی / RMS واقعی
- نگهداری داده/REL
- هشدار صوتی/بصری (NCV/تداوم)
- حافظه حالت فعلی (AC/DC).
- نشانگر باتری کم: ≤2.5V
- NCV/hFE/Max/Min
- آزمایش دیود/تست پیوستگی
- تشخیص غلط ولتاژ بالا: 1000Vrms
- هشدار جریان بیش از حد: ≥20A
- خاموش شدن خودکار/نور پس زمینه LCD
مولتی متر حرفه ای یونیتی مدل UNI-T UT890D Plus
این مولتی متر می توان گفت تمامی امکانات یک مولتی متر حرفه ای را دارا می باشد . کاربرد این دستگاه در مراکز مختلف گوناگون می باشد یکی از ویژگی های مهم این دستگاه قابلیت True RMS است که این مولتی متر را به یک مولتی متر حرفه ای تبدل کرده.
از این مولتی متر دیجیتال برای استفاده در محیط های صنعتی و غیز صنعتی استفاده می شود دارای صفحه ی LCD بزرگی است که کار با این دستگاه را بسیار راحت کرده یکی از ویژگی های خیلی مهم این دستگاه عملکرد لایو است که با این قابلیت میتواند سیم های لایو و خنثی را تشخیص دهد. از دیگر ویژگی های این دستگاه میتوان به مقاومت بالا در ولتاژ های بالا بوسیله فیوز محافظ.
قیمت مولتی متر یونیتی مدل UT890D Plus نسبت به سایر مدل ها بسیار مناسب است که امکان تهیه کردن این دستگاه را برای همگان راحت تر کرده است از این دستگاه در تابلو برق , تشخیص خطا در مدار الکتریکی , تست جریان و ولتاژ در اژمایشگاه های محیط های اموزشی و … استفاده می شود.
برخی از ویژگی های مولتی متر UT890D Plus
- اندازه گیری ولتاژ DC تا 1000 ولت
- اندازه گیری ظرفیت خازنی تا 100 میلی فارد
- مجهز به تست دیود و تست پیوستگی در مدار های الکترونیک
- اندازه گیری ولتاژ AC تا 750 ولت
- مجهز به به قابلیت LIVE
مشخصات فنی UT890D Plus
مشخصات |
محدوده |
UT890D+ |
| ولتاژ DC | 600mV/6V/60V/600V/1000V | ±(0.5%+2) |
| ولتاژ AC | 6V/60V/600V/750V | ±(0.8%+3) |
| فرکانس ACV | 10Hz～10kHz | ±（0.1%+5) |
| جریان DC | 60uA//600uA/6mA/60mA/600mA/20A | ±(0.8%+8) |
| جریان AC | 60uA/600uA/6mA/60mA/600mA/20A | ±(1%+12) |
| مقاومت | 600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ | ±(0.8%+3) |
| ظرفیت | 6.000nF/60.00nF/600.0nF/6.000μF/60.00μF/600.0μF/6.000mF/60.00mF/100.0mF | ±(3%+10) |
| فرکانس | 9.999Hz～9.999MHz | ±(1.0%+5) |
ویژگی های UT890D |
||
| تعداد رقم قابل نمایش | 6000 | |
| رنج دستی | √ | |
| NCV | √ | |
| hFE | √ | |
| تست دیود | √ | |
| تست پیوستگی | √ | |
| Live | √ | |
| True RMS | √ | |
| آلارم فیوز | √ | |
| نشانگر نوری و صوتی(NCV/continuity) | √ | |
| تشخیص ولتاژ بالا | 1000Vrms | √ |
| حافظه حالت جریان (AC/DC) | √ | |
| الارم اضافه جریان | ≥20A | √ |
| نشانگر کاهش باتری | ≤2.5V | √ |
| ذخیره داده | √ | |
| REL | √ | |
| حداقلی/حداکثری | V 、A | √ |
| خاموش شدن خودکار | 15Min | √ |
| نورپس زمینه | 30s | √ |
| دمای کاری | 0℃～40℃ | |
| ایمنی | CAT Ⅱ 1000V/CAT III 600V | |
| مشخصات عمومی | ||
| منبع تغذیه | 1.5V x 2 | |
| رنگ | Red and Gray | |
| وزن | 346g | |
| سایز | 183mm x 88mm x 56mm | |
نگاه کلی به مشخصات فنی
- محدوده اندازه گیری جریان AC : تا 20 آمپر
- محدوده اندازه گیری جریان DC : تا 20 آمپر
- محدوده اندازه گیری ولتاژ AC : تا 750 ولت
- محدوده اندازه گیری ولتاژ DC : تا 1000 ولت
- محدوده مقاومت الکتریکی : تا 60 مگا اهم
- اندازه گیری ظرفیت خازن : تا 100 میلی فاراد
- محدوده اندازه گیری فرکانس : از 10 هرتز تا 10 کیلوهرتز
- دارای تابع LIVE برای تشخیص سیم های برقدار از غیر از آن
- امکان انجام تست دیود و تست پیوستگی در مدار
- امکان اندازه گیری و نمایش مقادیر حداقل و حداکثر سیگنال مورد نظر
- امکان نگه داشتن مقادیر روی صفحه نمایش (DATA HOLD)
- قابلیت ویژه : TRUE RMS-نشانگر ضعیف بودن باتری-خاموش شدن خودکار دستگاه-ncv-تست دیود-تست بیزر-min/max
- برند/کشور سازنده : UNI-T/HONG KONG
- وزن : 346g
مولتی متر حرفه ای با قابلیت نشان دادن تا 6000 رقم
مولتی متر حرفه ای True RMS یونیتی UNI-T UT890D Plus دارای نمایشگر LCD بزرگ با قابلیت نشان دادن تا 6000 رقم، اندازه گیری True RMS و سرعت پاسخ دهی کمتر از 12 ثانیه طراحی شده است.اهم متر دیجیتال و صنعتی یونیتی مدل UT890D Plus دارای محدوده تست NCV و ترانزیستور hFE است. همچنین میتواند تست دیودی و پیوستگی را نیز انجام دهد. هنگامی که فیوز ولت متر دچار مشکل می شود، بوسیله هشدار به کاربر اطلاع داده می شود. همچنین دارای هشدار اضافه جریان هنگامی که جریان از 20 آمپر فراتر می رود را دارد.
مولتیمتر حرفه ای True RMS یونیتی UNI-T UT890D Plus دارای نمایشگر LCD بزرگ با قابلیت نشان دادن تا 6000 رقم، اندازه گیری True RMS و سرعت پاسخ دهی کمتر از 12 ثانیه طراحی شده است.اهم متر دیجیتال و صنعتی یونیتی مدل +UT890D دارای محدوده تست NCV و ترانزیستور hFE است. همچنین میتواند تست دیودی و پیوستگی را نیز انجام دهد. هنگامی که فیوز ولت متر دچار مشکل می شود، بوسیله هشدار به کاربر اطلاع داده می شود. همچنین دارای هشدار اضافه جریان هنگامی که جریان از 20 آمپر فراتر می رود را دارد.
مجهز به فیوز محافظ خودکار
مولتی متر حرفه ای UT890D Plus با ظرفیت اندازه گیری تا 100 میلی متر مجهز به فیوز محافظ خودکار و همچنین حفاظت در برابر ولتاژ های بالا می باشد و تست پیوستگی را با نشانگر های صوتی و نوری انجام می دهد. از دیگر ویژگی های مولتی متر True RMS یونیتی اندازه گیری پیوستگی (اتصال کوتاه) و تشخیص لحظه ای سیم های فاز و نول می باشد.
هنگامی که باتری کم می شود، این ولت متر نمایش می دهد و برای صرفه جویی در مصرف باتری، زمانی که 15 دقیقه مورد استفاده قرار نگیرد، خاموش می شود. برای استفاده در محیط های تاریک دارای نور پس زمینه است. همچنین توانایی نمایش حداقل و حداکثر ولتاژ وجریان وتوانایی ثابت نگه داشتن اطلاعات را دارد. یکی از ویژگی های مهم، عملکرد لایو است که میتواند سیم های لایو و خنثی را تشخیص دهد. این ولت متر، ولتاژ ثابت را تا 1000 ولت، ولتاژ متناوب را تا 750 ولت، فرکانسACV را تا 10 کیلوهرتز، جریان ثابت و متناوب را تا 20 آمپر، مقاومت را تا 60 مگا اهم، خازن را تا 100 میلی فاراد و فرکانس را تا 9.999 مگاهرتز اندازه میگیرد.
کاربرد های مولتی متر True RMS
- در تابلو های برق
- سیستم های HVAC
- شناسایی مشکل در مدارهای الکتریکی
- نصب یا تعمیر تجهیزات الکترونیکی و صنعتی
- ساخت قطعات و طراحی مدار های الکتریکی
- تشخیص در لحظه فاز و نول
جدول مشخصات فنی UNI-T UT890D Plus
مشخصات |
محدوده |
UT890D Plus |
| ولتاژ DC | 600mV/6V/60V/600V/1000V | ±(0.5%+2) |
| ولتاژ AC | 6V/60V/600V/750V | ±(0.8%+3) |
| فرکانس ACV | 10Hz～10kHz | ±（0.1%+5) |
| جریان DC | 60uA//600uA/6mA/60mA/600mA/20A | ±(0.8%+8) |
| جریان AC | 60uA/600uA/6mA/60mA/600mA/20A | ±(1%+12) |
| مقاومت | 600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ | ±(0.8%+3) |
| ظرفیت | 6.000nF/60.00nF/600.0nF/6.000μF/60.00μF/600.0μF/6.000mF/60.00mF/100.0mF | ±(3%+10) |
| فرکانس | 9.999Hz～9.999MHz | ±(1.0%+5) |
ویژگی های UT890D Plus |
||
| تعداد رقم قابل نمایش | 6000 | |
| رنج دستی | √ | |
| NCV | √ | |
| hFE | √ | |
| تست دیود | √ | |
| تست پیوستگی | √ | |
| Live | √ | |
| True RMS | √ | |
| آلارم فیوز | √ | |
| نشانگر نوری و صوتی(NCV/continuity) | √ | |
| تشخیص ولتاژ بالا | 1000Vrms | √ |
| حافظه حالت جریان (AC/DC) | √ | |
| الارم اضافه جریان | ≥20A | √ |
| نشانگر کاهش باتری | ≤2.5V | √ |
| ذخیره داده | √ | |
| REL | √ | |
| حداقلی/حداکثری | V 、A | √ |
| خاموش شدن خودکار | 15Min | √ |
| نورپس زمینه | 30s | √ |
| دمای کاری | 0℃～40℃ | |
| ایمنی | CAT Ⅱ 1000V/CAT III 600V | |
| مشخصات عمومی | ||
| منبع تغذیه | 1.5V x 2 | |
| رنگ | Red and Gray | |
| وزن | 346g | |
| سایز | 183mm x 88mm x 56mm | |
برای استعلام قیمت و کسب اطلاعات بیشتر با کارشناسان دنیای کالیبراتور تماس بگیرید.
فایل ضمیمه/ فایل Datasheet and Manual
1- فایل دانلودی UNI-T UT890D Plus True RMS Datalogging Multimeter
2- فایل دانلودی UNI-T UT890D Plus True RMS Datalogging Multimeter
