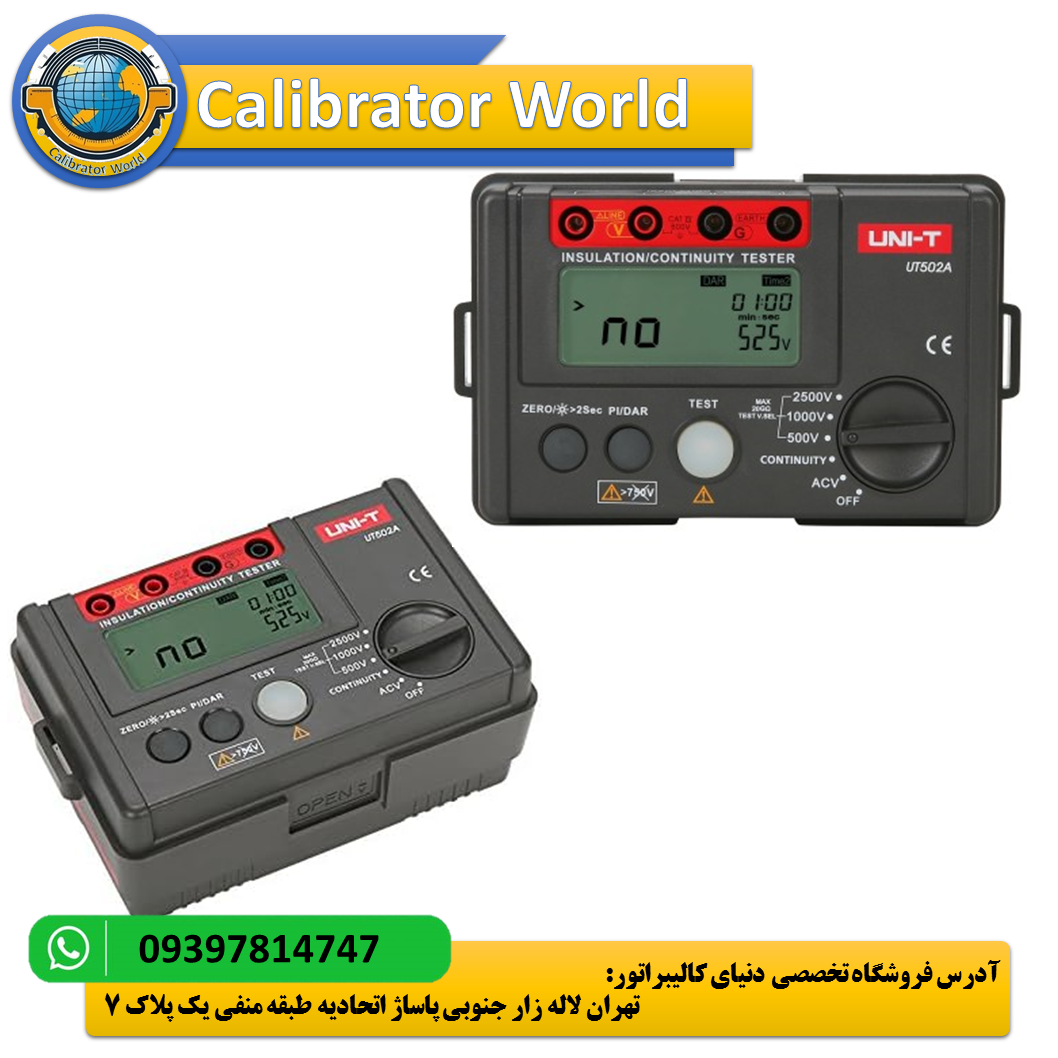

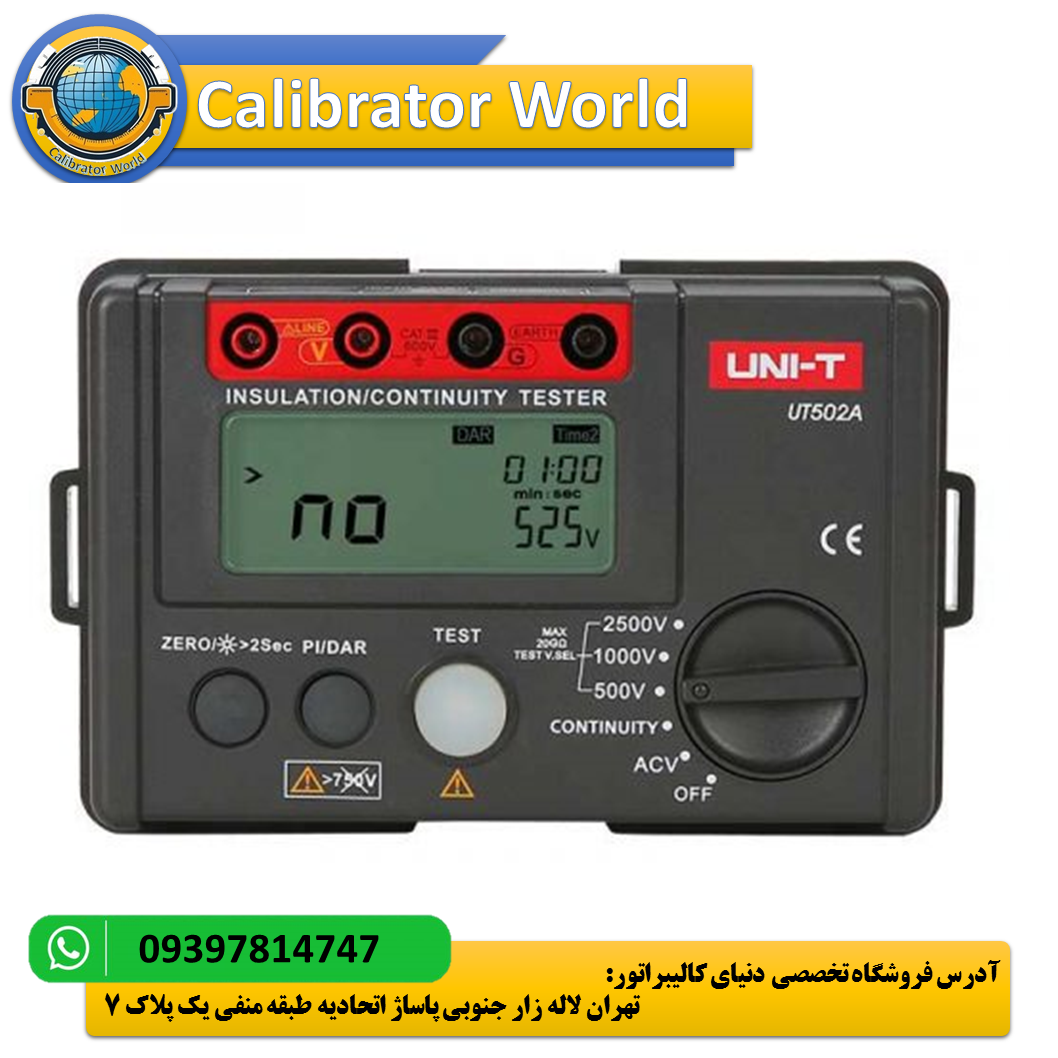

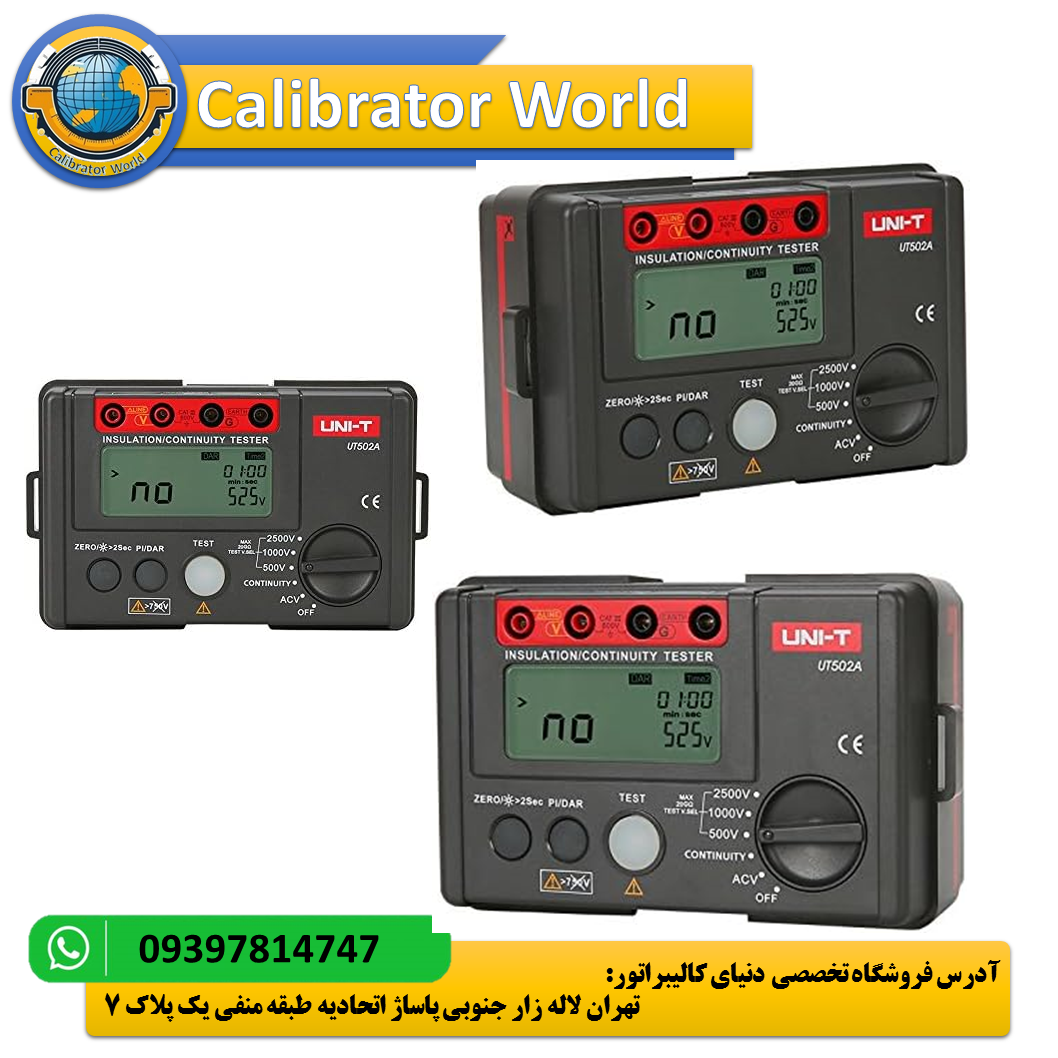

میگر دیجیتالی یونیتی مدل UNI-T UT502A
میگر دیجیتالی یونیتی مدل UNI-T UT502A کافی بودن عایق بودن کابل ها را اندازه گیری می کند. این از مشکلاتی مانند اتصال کوتاه جلوگیری می کند و ایمنی را تضمین می کند. با حداکثر قابلیت اندازه گیری ولتاژ 2500 ولت، پوشش جامعی را برای نیازهای تست عایق ارائه می دهد. صفحه نمایش UT502A دارای نور پس زمینه LCD است و تا 2000 عدد را نشان می دهد. علاوه بر این، UT502A می تواند مقاومت عایق، ولتاژ متناوب، مقاومت کم، PI (شاخص قطبش) و DAR (جذب دی الکتریک) را اندازه گیری کند. این دستگاه میگر میتواند مقدار مقاومت را تا 200 گیگااهم تحت ولتاژ تزریقی 2.5 کیلو ولت در چهار رنج اندازه گیری کند.
دارای نمایشگر بزرگ به همراه نور پس زمینه و بار گراف بوده که مجهز به تایمر برای نشان دادن مقدار زمان اندازه گیری و دارای حالت اندازه گیری پیوسته است.این میگر متیواند شاخصه های PI و DAR را اندازه گیری کندو از ویژگی ها مهم آن میتواند قابلیت ذخیره 18 گروه داده و قابلیت اتصال آن به کامپیوتر را اشاره کرد. این میگر میتواند مقادار حد بالا وحد پایین مقادمت را مقایسه کرده و دارای دشارژ اتوماتیک برای ایمنی بیشتر کاربر است. برو روی نمایشگر آن نشانگر باتری و نشانگر های ولتاژ وجود دارد.
معرفی میگر دیجیتالی یونیتی مدل UNI-T UT502A
میگر یا عایق سنج 2.5 کیلویی یونیتی مدل 502A، دستگاه اندازه گیری مقاومت عایق یا روکش های محافظ در تجهیزات الکتریکی مانند عایق کابل های برق فشار قوی و سیم های مربوط به ولتاژ های بالا، ترانسفورماتور ها، موتور ها و …. مورد استفاده قرار می گیرد. این مقاومت سنج عایق که به نام میگر نیز شناخته می شود، می تواند مقدار مقاومت عایق نارسانا را تا مقدار 200 گیگا اهم و با اعمال ولتاژ تزریقی تا 2.5 کیلو ولت و در چهار دامنه اندازه گیری کند.
عایق سنج یا میگر یونیتی مدل 502A با اندازه گیری و مقایسه مقادیر max و min و قابلیت دشارژ خودکار برای ایجاد ایمنی کاربر را دارد. صفحه نمایشگر آن دارای نشانگر باتری می باشد و همچنین نشانگر ولتاژ را نیز دارد. میگر های مدل UT500A می توانند مقدار مقاومت عایق و ولتاژ AC، مقادیر مقاومت های پایین، PI یا مقدار قطبش و مقدار جذب الکتریکی یا DAR را اندازه گیری کنند. میگر 502A برای ترانس ها و ژنراتور ها، برای موتور های ولتاژ بالا، کابل های فشار قوی و خازن ها، توان کابل ها،هادی ها و سایر تجهیزات الکتریکی که نیاز به ایمنی و دقت بالایی دارند، مورد استفاده قرار گیرد.
معرفی کلی تستر عایق 2500 ولت و میگر دیجیتال یونیتی UNIT UT502A
قابلیت اندازه گیری مقاومت عایق در دستگاه میگر (تستر عایق) 2.5 کیلو ولت UT502A تا 20 گیگا اهم می باشد و محدوده تست ولتاژ آن در 4 رنج و تا 2500 ولت می باشد. از دیگر عملکردهای مهم این دستگاه می توان به قابلیت اندازه گیری مقاومت ضعیف تا 200 اهم؛ ولتاژ AC تا 600 ولت ؛ محاسبه خودکار مقاومت ؛ قابلیت اندازه گیری IP یا شاخص پلاریته (قطبیت) و DAR جذب دی الکتریک (Dielectric Absorption) ؛ قابلیت نمایش نمایش داده ها تا 2000 مقدار که کل رنج اندازه گیری را پوشش می هد ؛ Auto range رنج خودکار جهت اندازه گیری خودکار مقاومت ؛
و همچنین آلارم صوتی و تصویری ؛ شناسایی ولتاژ بالا ؛ نشانگر اضافه بار ؛ تخلیه خودکار ؛ نمایشگر ثانویه جهت نمایش ولتاژ تست ؛ تست مقاومت درونی تا 10 مگا اهم ؛ قابلیت تست پیوسته و بدون وقفه ؛ قابلیت ثابت نگه داشتن مقادیر اندازه گیری شده روی نمایشگر با استفاده از دکمه Data Hold ؛ صفحه نمایش LCD بزرگ با نور پس زمینه جهت تسهیل کار در محیط های کم نور و تاریک ؛ نشانگر کاهش باتری و خاموشی خودکار جهت صرفه جویی در میزان مصرف باتری نیز اشاره کرد.
مشخصات کلی میگر 2.5 کیلو ولت برند یونیتی UNI-T UT502A
دستگاه میگر (تستر عایق) 2.5 کیلو ولت UT502A برند یونیتی ابزاری دقیق و قابل اطمینان جهت اندازه گیری بسیار دقیق مقاومت عایق ، ولتاژ AC ، ولتاژ ضعیف ، PI و DAR می باشد.
در این دستگاه از شش عدد باتری 1.5 ولتی LR6 استفاده شده است. به منظور جلوگیری از خطا در خواندن در اثر کم شدن میزان باتری و در نتیجه آسیب رسیدن به کاربر ،کمپانی یونیتی در طراحی دستگاه میگر (تستر عایق) 2.5 کیلو ولت UT502A از ویژگی نشانگر کاهش باتری و خاموشی استفاده کرده است که با کاهش میزان باتری به زیر محدوده 7 ولت نشانگر کاهش باتری روی صفحه نمایش ظاهر شده و به کاربر اطلاع می دهد در زمان مناسب باتری را تعویض کند . ویژگی خاموشی خودکار با غیر فعال ماندن دستگاه فعال شده و در مصرف باتری صرفه جویی می شود. صفحه نمایش بکار رفته در این دستگاه از نوع LCD با نور پس زمینه جهت سهولت کار با دستگاه در محیط های تاریک می باشد وقابلیت نمایش تا 2000 مقدار را دارد که کل رنج اندازه گیری را پوشش می دهد.
ابعاد این مولتی متر 71 x 100 x 150 میلی متر ، سایز صفحه نمایش آن 34 x 70.6 میلی متر ؛ وزن آن 500 گرم، و رنگ دستگاه قرمز و خاکستری است.
دستگاه میگر (تستر عایق) 2.5 کیلو ولت UT502A دارای تاییدیه CAT II 1000V, CAT II 600V جهت تایید ایمنی دستگاه ، تاییدیه CE ؛ تاییدیه ایمنی محصولات الکترونیک RoHS ؛ و همچنین گارانتی معتبر یک ساله از زمان خرید می باشد که توسط شرکت تجهیزات اندازه گیری متروتیک ارائه می شود و به شما این اطمینان را می دهد که محصول موردنظر خود را با اطمینان خاطر خریداری نمائید.
مشخصات فنی و عملکردی میگر (تستر عایق) 2.5 کیلو وات برند یونیتی مدل UNI-T UT502A
با استفاده از دستگاه میگر (تستر عایق) 2.5 کیلو ولت UT502A برند یونیتی می توان مقاومت عایقی را تجهیزات و لوازم الکترونیکی مختلف را از 0 تا 20 گیگا اهم و در محدوده های تست ولتاژهای 500 ولت، 1000 ولت، و 2500 ولت با دقت ±(3%+5) ، ±(5%+5) ، و ±(10%+5) اندازه گیری کرد. در واقع در این دستگاه 4 رنج تست ولتاژ برای اندازه گیری وجود دارد. علاوه بر مقاومت عایقی می توان ولتاژ AC را از 30 ولت تا 600 ولت و با دقت ±(2%+3) اندازه گیری کرد. جریان اتصال کوتاه در این دستگاه کمتر از 2 میلی آمپر می باشد و قابلیت اندازه گیری ولتاژ ضعیف از 0.1 تا 200 اهم و با دقت ±(2%+3) می باشد. علاوه براین، این دستگاه قابلیت اندازه گیری و نمایش IP یا شاخص پلاریته (قطبیت) و DAR جذب دی الکتریک (Dielectric Absorption) را نیز دارد.
قابلیت نمایش نمایش داده ها تا 2000 مقدار ؛ Auto range رنج خودکار جهت اندازه گیری خودکار مقاومت ؛ آلارم صوتی و تصویری ؛ شناسایی ولتاژ بالا ؛ نشانگر اضافه بار ؛ تخلیه خودکار ؛ نمایشگر ثانویه جهت نمایش ولتاژ تست ؛ تست مقاومت درونی تا 10 مگا اهم ؛ حالت اندازه گیری پیوسته و بدون وقفه ؛ آلارم دهی هنگام تست ؛ و قابلیت ثابت نگه داشتن مقادیر اندازه گیری شده روی نمایشگر با استفاده از دکمه Data Hold از دیگر مشخصه های فنی مهم این دستگاه می باشد.
از دستگاه میگر (تستر عایق) 2.5 کیلو ولت UT502A برند یونیتی می توان در دمای محیطی 0 تا 40 درجه سلیسوس و رطوبت 85 درصد استفاده کرد. و می توان این محصول را دمای محیطی 20- تا 60 درجه سلسیوس و رطوبت کمتر از 90 درصد ذخیره و نگهداری کرد.
قابلیت های میگر دیجیتالی یونیتی مدل UNI-T UT502A
- صفحه نمایشگر LCD با کانت 2000
- دارای نشانگر اضافه بار و نور پس زمینه و خاموش شدن خودکار
- اندازه گیری ولتاژ AC
- قابلیت دشارژ شدن خودکار
- اندازه گیری پیوسته مقاومت کم
- حالت اندازه گیری مداوم با چراغ هشدار قرمز و آلارم صوتی
- اندازه گیری شاخص پلاریته یا PI و همچنین جذب دی الکتریک یا DAR
- محاسبه خودکار مقاومت
- دقت بالا
4 کاربرد میگر دیجیتالی یونیتی مدل UNI-T UT502A
- انواع اندازه گیری مقاومت عایقی در کابل ها و سوئیچ ها
- انواع اندازه گیری مقاومت عایقی در ترانسفورماتورها
- انواع اندازه گیری مقاومت عایقی در موتورها ( موتور های ولتاژ بالا ، خازن ها ،توان کابل ها،هادی ها)
- برای اندازه گیری مقاومت عایقی در انواع تجهیزات الکتریکی
- ماشین های الکتریکی
- یک ابزار ایده آل برای تعمیرات الکتریکی
- تست کردن و سنجش تجهیزات
مشخصات میگر دیجیتالی یونیتی مدل UNI-T UT502A
- تعداد نمایش 2000
- حداکثر ولتاژ
- 500 V 5 GΩ
- 1000 V 5 GΩ
- 2500 V 20 GΩ
- حداکثر ولتاژ AC 750 ولت
- محدوده خودکار : بله
- منبع تغذیه باتری 6 x 1.5 ولت
- ابعاد نمایشگر 70.6 x 34 میلی متر
- ابعاد 150 × 100 × 71 میلی متر
- وزن 500 گرم
سایر قابلیت ها نور پس زمینه، محدوده خودکار، نشانگر ولتاژ بالا، نشانگر اضافه بار، نشانگر باتری کم، تخلیه خودکار، تست مقاومت داخلی 10 MΩ
قبل از خرید و دریافت قیمت ویژگی ها و مشخصات فنی تستر مقاومت عایق یونیتی مدل UNI-T UT502A را بدانیم
- اندازه گیری مقاومت عایقی تا 20 گیگا اهم
- تستر مقاومت عایق مدل UNI-T UT502A دارای دقت اندازه گیری 3 تا 10 درصد
- دارای ولتاژ تست عایقی تا 2500 ولت
- جریان بار 1 میلی آمپر در حالت تست عایقی
- جریان اتصال کوتاه کمتر از 2 میلی آمپر
- قابلیت اندازه گیری ولتاژ AC از 30 تا 600 ولت
- اندازه گیری مقاومت رنج کم از 0.01 تا 200 اهم
- تستر مقاومت عایق مدل UNI-T UT502A دارای نمایشگر 2000 داده ای با نور پس زمینه
- دارای قابلیت PI (شاخص قطبی سازی) و DAR (جذب دی الکتریک)
- اتورنج و دارای چراغ هشدار
- دارای نشانگر های ولتاژ بالا، اضافه بار و ضعیف بودن باتری
- تغذیه با 6 عدد باتری 1.5 ولتی
برای استعلام قبیمت و خرید این محصول میتوانید از طریق راه های ارتباطی ثبت شده با کارشناسان دنیای کالیبراتور تماس حاصل بفرمایید.
مشخصات فنی تستر عایق یونیتی UT502A
| مشخصات فنی | محدوده | UT502A | |
| مقاومت عایقی(Ω) | ولتاژهای تست | 500V/1000V/2500V | 0%~10% |
| 500V | 0MΩ~99.9MΩ | ±(3%+5) | |
| 100MΩ~5GΩ | ±(5%+5) | ||
| 1000V | 0MΩ~99.9MΩ | ±(3%+5) | |
| 100MΩ~5GΩ | ±(5%+5) | ||
| 2500V | 0MΩ~99.9MΩ | ±(3%+5) | |
| 100MΩ~9.9GΩ | ±(5%+5) | ||
| 10GΩ~20GΩ | ±(10%+5) | ||
| Load current | 50V (R=50kΩ) 1mA | 0%~10% | |
| 100V (R=100kΩ) 1mA | 0%~10% | ||
| 250V (R=250kΩ) 1mA | 0%~10% | ||
| 500V (R=500kΩ) 1mA | 0%~10% | ||
| 1000V (R=1MΩ) 1mA | 0%~10% | ||
| 2500V (R=1MΩ) 1mA | 0%~10% | ||
| جریان اتصال کوتاه | <2mA | ||
| مقاومت پایین(Ω) | 0.01Ω~200Ω (about 5.0V/>200mA） | ±(2%+3) | |
| AC ولتاژ (V) | 30V~600V | ±(2%+3) | |
| ویژگی ها | |||
| شمارشگر نمایشگر | 2000 | ||
| DAR | 60s/15s and 60s/30s | √ | |
| PI | √ | ||
| هشدار دهنده باتری کم/محدوده خودکار | √ | ||
| /نور هشدارLCDنور پشت | √ | ||
| آلارم چشمک زن / نشانگر ولتاژ بالا | √ | ||
| نشانگر اضافه بار/قطع کن شارژ خودکار | √ | ||
| نمایش تست ولتاژ ثانویه | √ | ||
| 10MΩتست مقاومت درونی | √ | ||
| اشتراکIEC 61557 | 61557-1:2007; 61557-2:2007; 61557-4:2007 | ||
| مشخصات عمومی | |||
| توان | 1.5V battery (LR6) x 6 | ||
| نمایشگر | 70.6mm x 34mm | ||
| رنگ محصول | Red and grey | ||
| وزن محصول | 500g | ||
| ابعاد محصول | 150mm x 100mm x 71mm | ||
| لوازم جانبی استاندارد | Batteries, test leads, alligator clips, gallus, test probes | ||
