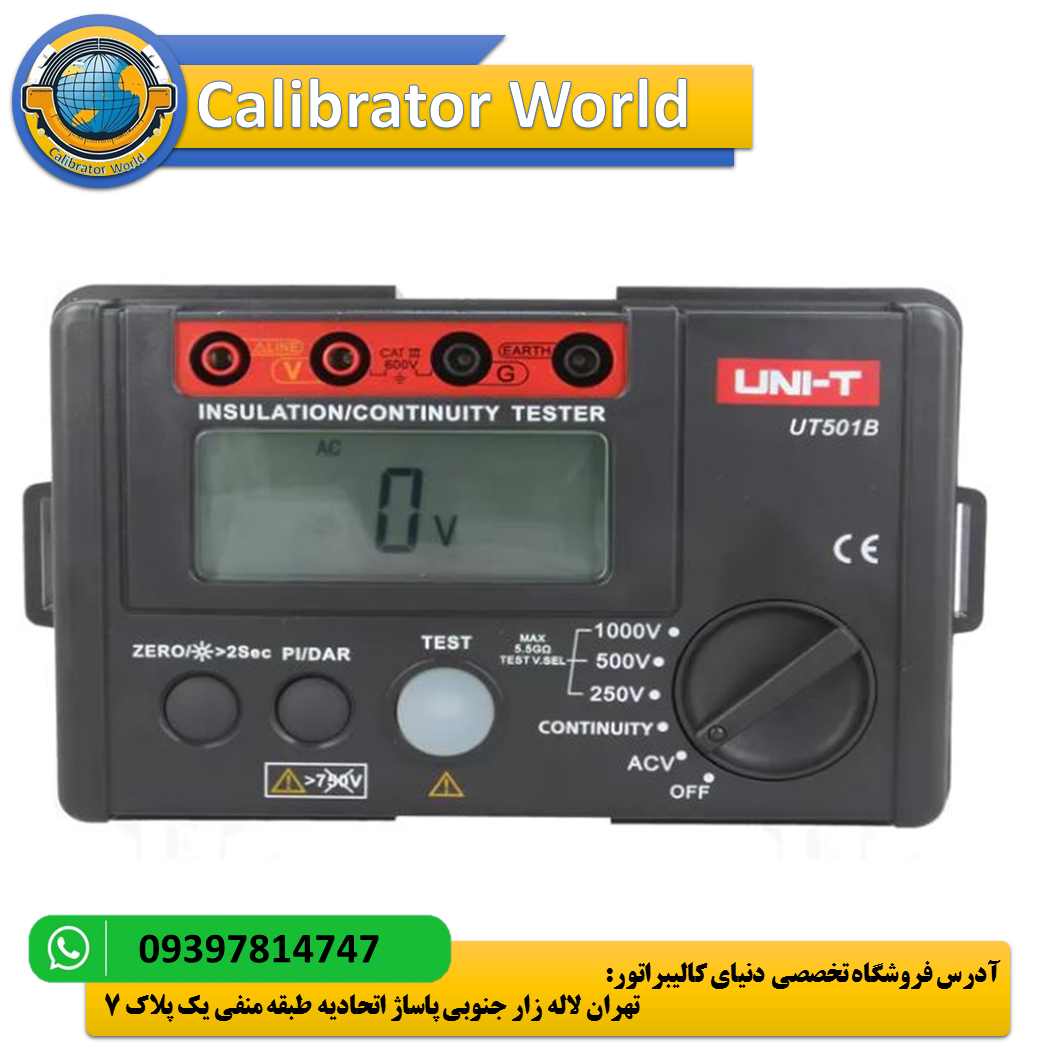

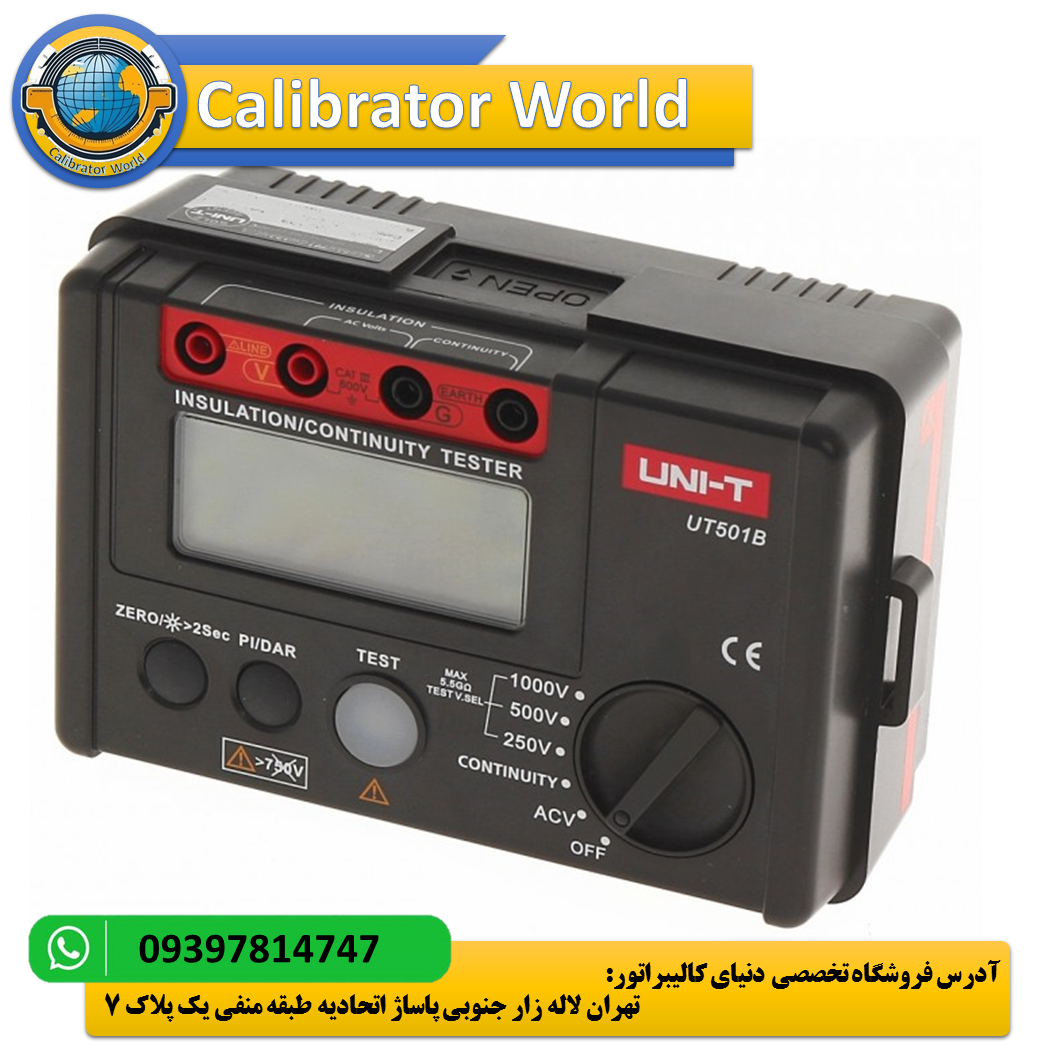

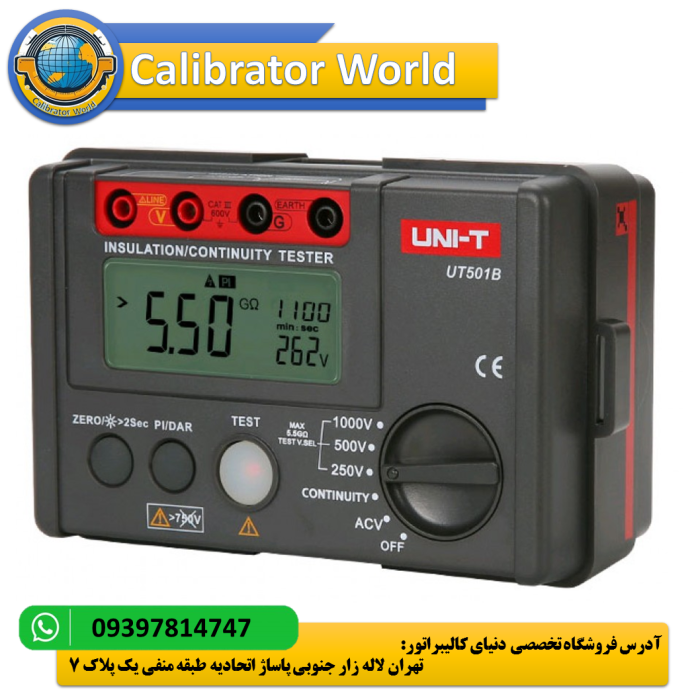

میگر یا تستر عایق کابل و موتور 1000 ولت برند یونیتی مدل UNI-T UT501B
UNI-T UT501B Insulation Resistance Testers
| سازنده |
UNI-T |
|---|---|
| سری |
UT501B |
میگر یا تستر عایق کابل و موتور 1000 ولت برند یونیتی مدل UNI-T UT501B
میگر یا تستر عایق کابل و موتور 1000 ولت برند یونیتی مدل UNI-T UT501B برای اندازه گیری مقاومت عایق، تجهیزات الکتریکی و لوازم خانگی استفاده می شود که این کار با اندازه گیری مقاومت عایق بین مدارهای الکتریکی یا بین مدارها و زمین انجام می شود. این دستگاه می تواند مقاومت عایق، ولتاژ AC ، مقاومت کم، PI (شاخص قطبش) و DAR (جذب دی الکتریک) را اندازه گیری کند.
این تستر ها ابزارهای مهمی برای بررسی و اطمینان از سلامت ترانسفورماتورها، ژنراتورها، موتورهای ولتاژ بالا، خازن های برق، کابل های برق، برقگیرها و سایر تجهیزات الکتریکی هستند که می توانند به روشی ایمن و دقیق کار کنند. این دستگاه قادر به تست ولتاژ در رنج های 250، 500 و 1000 ولت، مقاومت عایق از 0 تا 5 گیگا اهم، جریان اتصال کوتاه تا حداکثر 2 میلی آمپر، مقاومت پایین از 0.01 تا 200 اهم، ولتاژ AC از 30 تا 600 ولت و تست مقاومت داخلی تا 10 مگا اهم می باشد.
میگر یا تستر عایق کابل و موتور 1000 ولت برند یونیتی مدل UNI-T UT501B یک ابزار اندازه گیری است که بسیار ایمن و قابل حمل بوده و به علت کارایی های زیاد مورد توجه بسیاری از کاربران قرار گرفته است. امکانات این دستگاه شامل مواردی از قبیل صفحه نمایش با شمارنده 2000 عددی، تنظیم رنج خودکار، نشانگر اضافه بار، تخلیه شارژ خودکار، حالت اندازه گیری مداوم، خاموش شدن خودکار، نشانگر کاهش باتری، زنگ هشدار به همراه چراغ هشدار قرمز رنگ، حالت PI و DAR، محاسبه مقاومت به صورت خودکار، نور پس زمینه صفحه نمایش، نمایشگر ثانویه ولتاژ تست و نشانگر ولتاژ بالا می باشد.
9 ویژگی میگر 1000 ولت یونیتی UNI-T UT501B
- تست ولتاژ در رنج های 250، 500 و 1000 ولت
- مقاومت عایق از 0 تا 5 گیگا اهم
- مقاومت پایین از 0.01 تا 200 اهم
- ولتاژ ACاز 30 تا 600 ولت
- تست مقاومت داخلی تا 10 مگا اهم
- نمایشگر LCD 2000 عددی
- نشانگر اضافه بار، نور پس زمینه
- اندازه گیری ولتاژ AC
- خاموش شدن خودکار
مشخصات کلی میگر یا تستر عایق کابل و موتور 1000 ولت برند یونیتی مدل UNI-T UT501B
میگر یا تستر عایق کابل و موتور 1000 ولت برند یونیتی مدل UNI-T UT501B همچنین برای اندازه گیری مقاومت عایق برای مواد عایق و انواع تجهیزات الکتریکی مانند ترانسفورماتور، ماشین های الکتریکی، کابل ها، سوئیچ ها، لوازم الکتریکی، ابزاری ایده آل برای نگهداری، آزمایش و بازرسی الکتریکی استفاده می شود. UT501B دارای 6 باتری 1.5 ولت LR6 به عنوان منبع تغذیه و یک صفحه نمایش LCD با ابعاد 34 x 70.6 میلی متر، نمایش اعداد تا عدد 2000 و نور پس زمینه است که راحتی کار در محیط های تاریک را به ارمغان آورده و خطا های ناشی از کاربر را کاهش می دهد.
این دستگاه در هنگام کاهش مقاومت دستگاه تا یک مقدار غیر متعارف به عملکرد صفر باز می گردد تا دقت اندازه گیری مجددا افزایش یابد. یونیتی مدل UT501B به زنگ هشدار و چراغ هشدار قرمز رنگ مجهز می باشد که در شرایط اضطراری موجب آگاهی کاربر شده تا از خطرات و خسارات احتمالی جلو گیری شود. ابعاد این دستگاه برابر 71 x 100 x 150 میلی متر، وزن دستگاه به همراه باتری برابر با 500 گرم و رنگ آن قرمز و خاکستری است.
مشخصات فنی میگر یا تستر عایق کابل و موتور 1000 ولت برند یونیتی مدل UNI-T UT501B
میگر یا تستر عایق کابل و موتور 1000 ولت برند یونیتی مدل UNI-T UT501B قابلیت اندازه گیری پارامتر های تست ولتاژ در رنج های 250، 500 و 1000 ولت، مقاومت عایق از 0 تا 5 گیگا اهم با دقت ± (3.0%+5)، جریان اتصال کوتاه تا حداکثر 2 میلی آمپر، مقاومت پایین از 0.01 تا 200 اهم با دقت ± (3.0%+5)، ولتاژ AC از 30 تا 600 ولت با دقت ± (3.0%+5) و تست مقاومت داخلی تا 10 مگا اهم را دارد.
میگر یا تستر عایق کابل و موتور 1000 ولت برند یونیتی مدل UNI-T UT501B دارای مشخصات فنی و ویژه صفحه نمایش با شمارنده 2000 عددی، تنظیم رنج خودکار، نشانگر اضافه بار، تخلیه شارژ خودکار، حالت اندازه گیری مداوم، خاموش شدن خودکار، نشانگر کاهش باتری، زنگ هشدار به همراه چراغ هشدار قرمز رنگ، حالت PI و DAR، محاسبه مقاومت به صورت خودکار، نور پس زمینه صفحه نمایش، نمایشگر ثانویه ولتاژ تست و نشانگر ولتاژ بالا است.
همچنین برای اندازه گیری مقاومت عایق برای مواد عایق و انواع تجهیزات الکتریکی مانند ترانسفورماتور، ماشین های الکتریکی، کابل ها، سوئیچ ها، لوازم الکتریکی، ابزاری ایده آل برای نگهداری، آزمایش و بازرسی الکتریکی استفاده می شود.
دیگر قابلیت های UNI-T UT501B
میگر یا تستر مقاومت عایق یونیتی مدل UT501B مطابق با استاندارد ایمنی CAT III 600V طراحی و ساخته شده است و برای اندازه گیری مقاومت عایق ها، ولتاژهای متناوب در بازه 30 تا 600 ولت با خطای 2% به کار میرود. این میگر با ایجاد جریان اتصال کوتاه کمتر از 2 میلی آمپر و ولتاژهای بالا، قادر به اندازه گیری مقاومت های کوچک قطعات مدار از 0.01 اهم تا 200 اهم با 2% دقت می باشد.
این میگر دیجیتال میتواند تست DAR یا جذب الکتریکی بین 60s/15s و 60s/30s و PI یا فهرست یا پولاریزاسیون مواد را اندازه گیری کند. تغییر رنج آن بصورت خودکار بوده و نشانگر کاهش باتری را دارد. دارای نور پس زمینه، آلارم نوری، تست بیزر و هشدار ولتاژ بالا می باشد. از میگر UT501B در تست تعمیر مدارها ی تجهیزات الکترونیکی و حفظ و نگهداری وسایل الکترونیکی مختلف استفاده می شود.
صفحه نمایش این میگر دیجیتالی و با کانت 2000 هست که رنج اندازه گیری لازم را پوشش می دهد. این میگر ساخت برند یونیتی برای اندازه گیری و سنجش مقاومت متریال عایق بکار رفته در ترانسفورماتور ها و در موتور ها و همچنین در تست عایق و ایمنی کابل های برق و کلید پریز ها و سایر لوازم الکتریکی و…. قابل استفاده است.
8 قابلیت های میگر دیجیتال یونیتی UNI-T UT501B
- میگر دیجیتالی با قابلیت سنجش مقاومت عایق ها در برابر ولتاژ
- دارای نشانگر کاهش باتری
- دارای آلارم نوری پس زمینه
- دارای گارانتی 1 ساله
- دارای جریان اتصال کوتاه < 2 میلی آمپر
- تست بیزر و هشدار ولتاژ بالا
- دارای تست مقاومت داخلی 10 مگا اهم
- توانایی تست DAR و تست PI
مشخصات کلی میگر یونیتی UNI-T UT501B
- نمایشگر 2000عددی
- اتورنج
- نشانگر اضافه بار
- تخلیه شارژ خودکار
- مد اندازه گیری مداوم
- هشدار صوتی و چراغ قرمز رنگ
- مدPI و DAR
- محاسبه خودکار مقاومت
- نمایشگر ثانویه ولتاژ تست
- نشانگر ولتاژ بالا
جدول مشخصات فنی تستر عایق یونیتی UNI-T UT501B
| Specifications | Range | UT501A | UT501B | UT502A | ||
| Insulation resistance (Ω) | Test voltages | 100V/250V/500V/1000V | 0%~10% | |||
| 250V/500V/1000V | 0%~10% | |||||
| 500V/1000V/2500V | 0%~10% | |||||
| 100V | 0MΩ~100MΩ | ±(3%+5) | ||||
| 250V | 0MΩ~99.9MΩ | ±(3%+5) | ±(3%+5) | |||
| 100MΩ~5GΩ | ±(5%+5) | ±(5%+5) | ||||
| 500V | 0MΩ~99.9MΩ | ±(3%+5) | ±(3%+5) | ±(3%+5) | ||
| 100MΩ~5GΩ | ±(5%+5) | ±(5%+5) | ±(5%+5) | |||
| 1000V | 0MΩ~99.9MΩ | ±(3%+5) | ±(3%+5) | ±(3%+5) | ||
| 100MΩ~5GΩ | ±(5%+5) | ±(5%+5) | ±(5%+5) | |||
| 2500V | 0MΩ~99.9MΩ | ±(3%+5) | ||||
| 100MΩ~9.9GΩ | ±(5%+5) | |||||
| 10GΩ~20GΩ | ±(10%+5) | |||||
| Load current | 50V (R=50kΩ) 1mA | 0%~10% | 0%~10% | 0%~10% | ||
| 100V (R=100kΩ) 1mA | 0%~10% | 0%~10% | 0%~10% | |||
| 250V (R=250kΩ) 1mA | 0%~10% | 0%~10% | 0%~10% | |||
| 500V (R=500kΩ) 1mA | 0%~10% | 0%~10% | 0%~10% | |||
| 1000V (R=1MΩ) 1mA | 0%~10% | 0%~10% | 0%~10% | |||
| 2500V (R=1MΩ) 1mA | 0%~10% | |||||
| Short-circuit current | <2mA | <2mA | <2mA | |||
| Low resistance (Ω) | 0.01Ω~200Ω (about 5.0V/>200mA） | ±(2%+3) | ±(2%+3) | |||
| AC voltage (V) | 30V~750V | ±(2%+3) | ||||
| 30V~600V | ±(2%+3) | ±(2%+3) | ||||
| Features | ||||||
| Display count | 2000 | 2000 | 2000 | |||
| DAR | 60s/15s and 60s/30s | √ | √ | |||
| PI | √ | √ | ||||
| Auto range/Low battery indication | √ | √ | √ | |||
| LCD backlight/Light alarm | √ | √ | √ | |||
| Buzzer alarm/High voltage indication | √ | √ | √ | |||
| Over load indication/Auto discharge | √ | √ | √ | |||
| Test voltage secondary display | √ | √ | √ | |||
| 10MΩ internal resistance test | √ | √ | √ | |||
| Meets IEC 61557 | 61557-1:2007; 61557-2:2007; 61557-4:2007 (UT502A only) | |||||
| General Characteristics | ||||||
| Power | 1.5V battery (LR6) x 6 | |||||
| Display | 70.6mm x 34mm | |||||
| Product color | Red and grey | |||||
| Product net weight | 500g | |||||
| Product size | 150mm x 100mm x 71mm | |||||

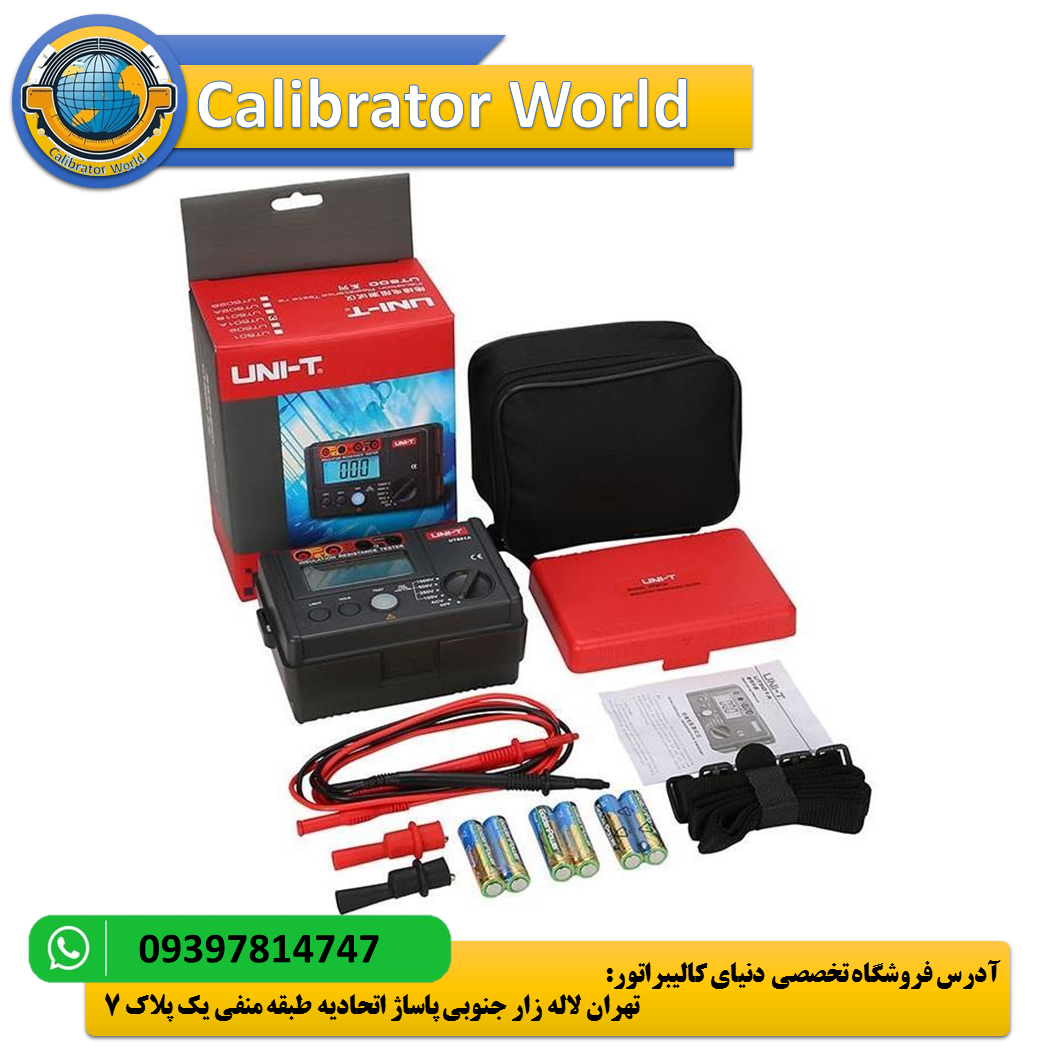

| Standard accessories | Batteries, test leads, alligator clips, gallus, test probes (UT502A) | |||||
| Standard individual packing | Gift box, carrying bag, English manual | |||||
