توضیحات

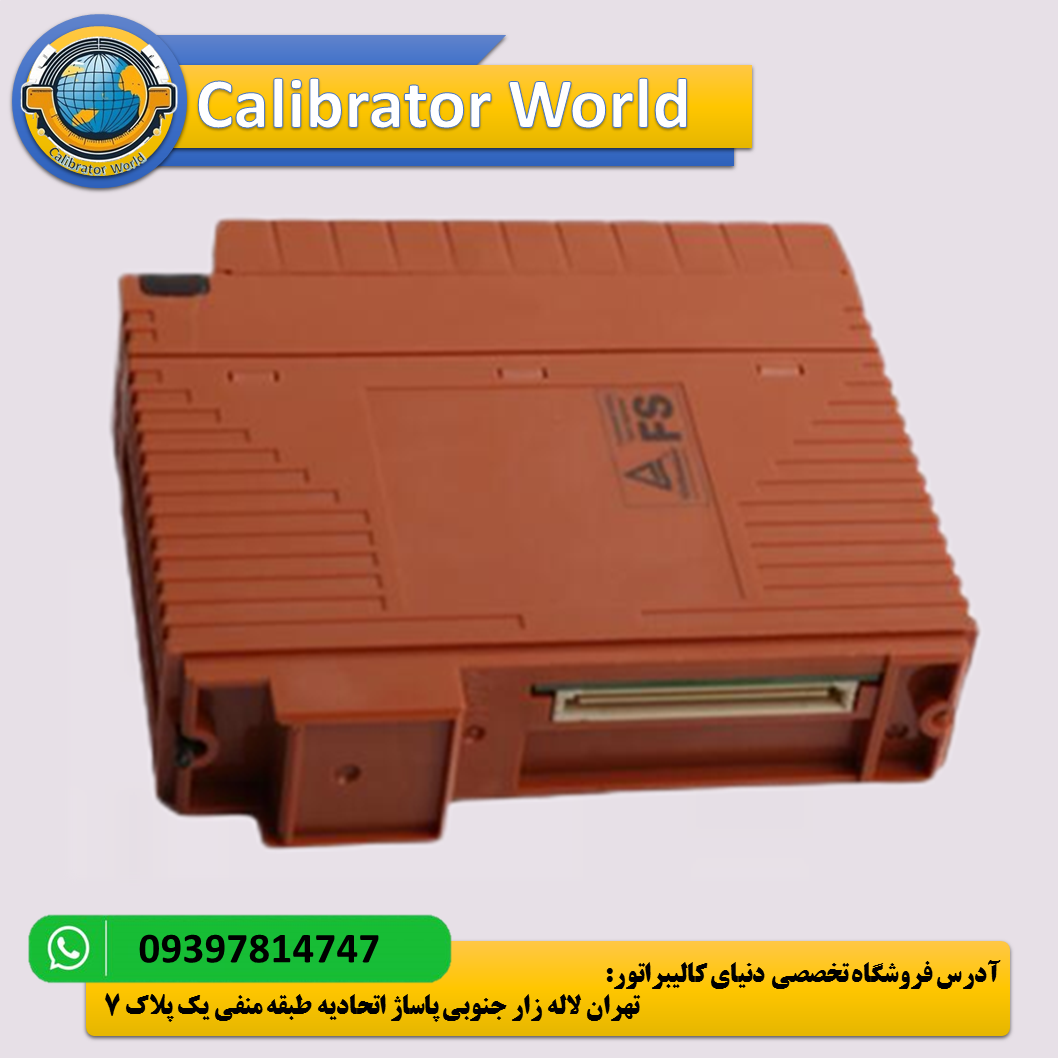

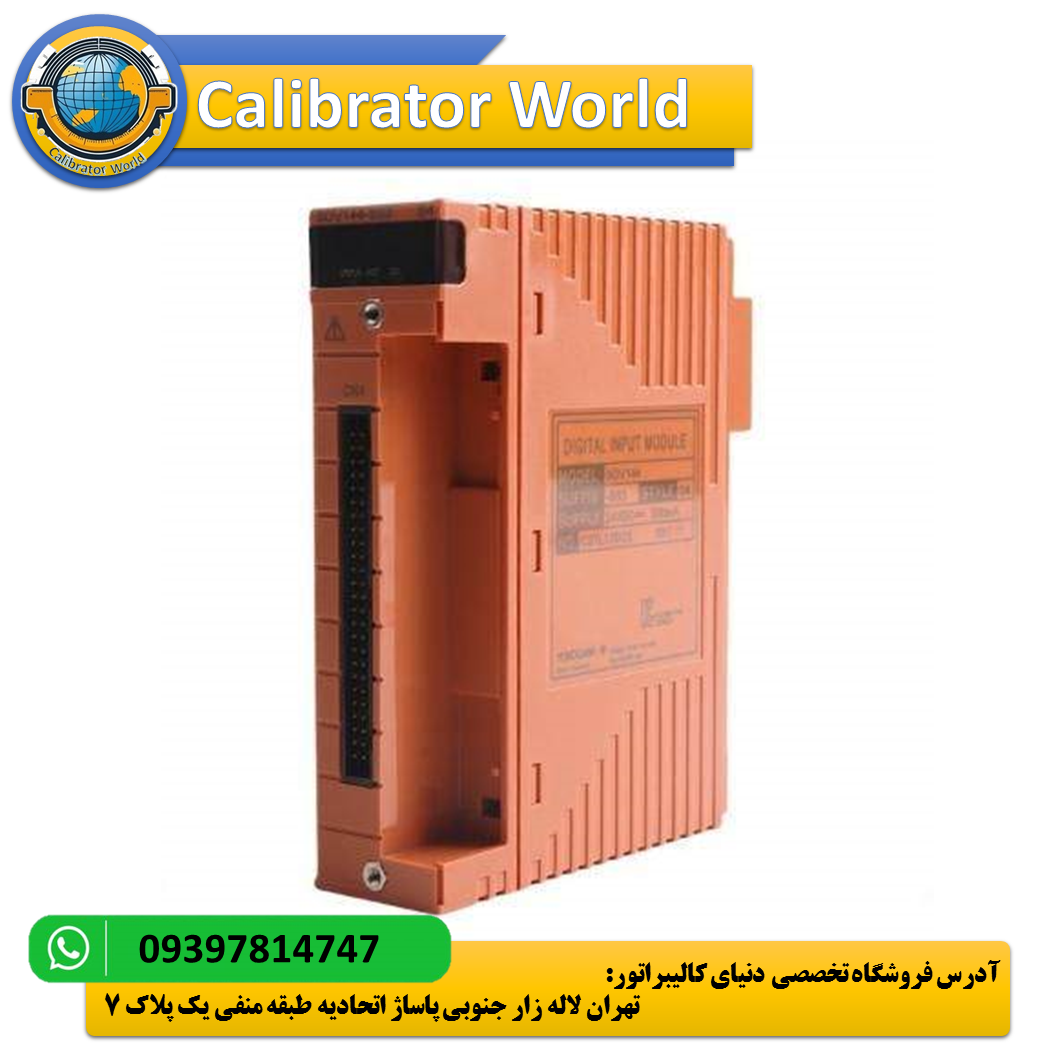

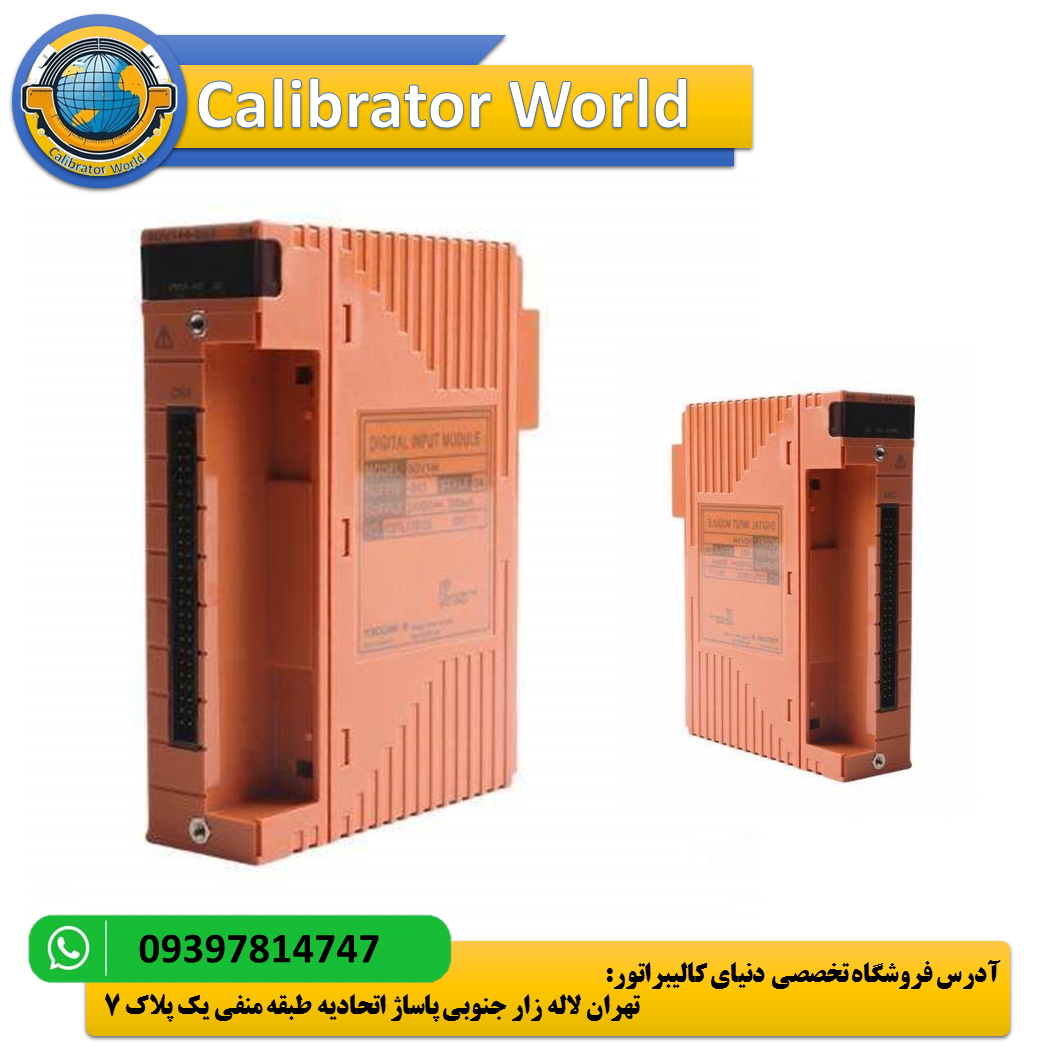

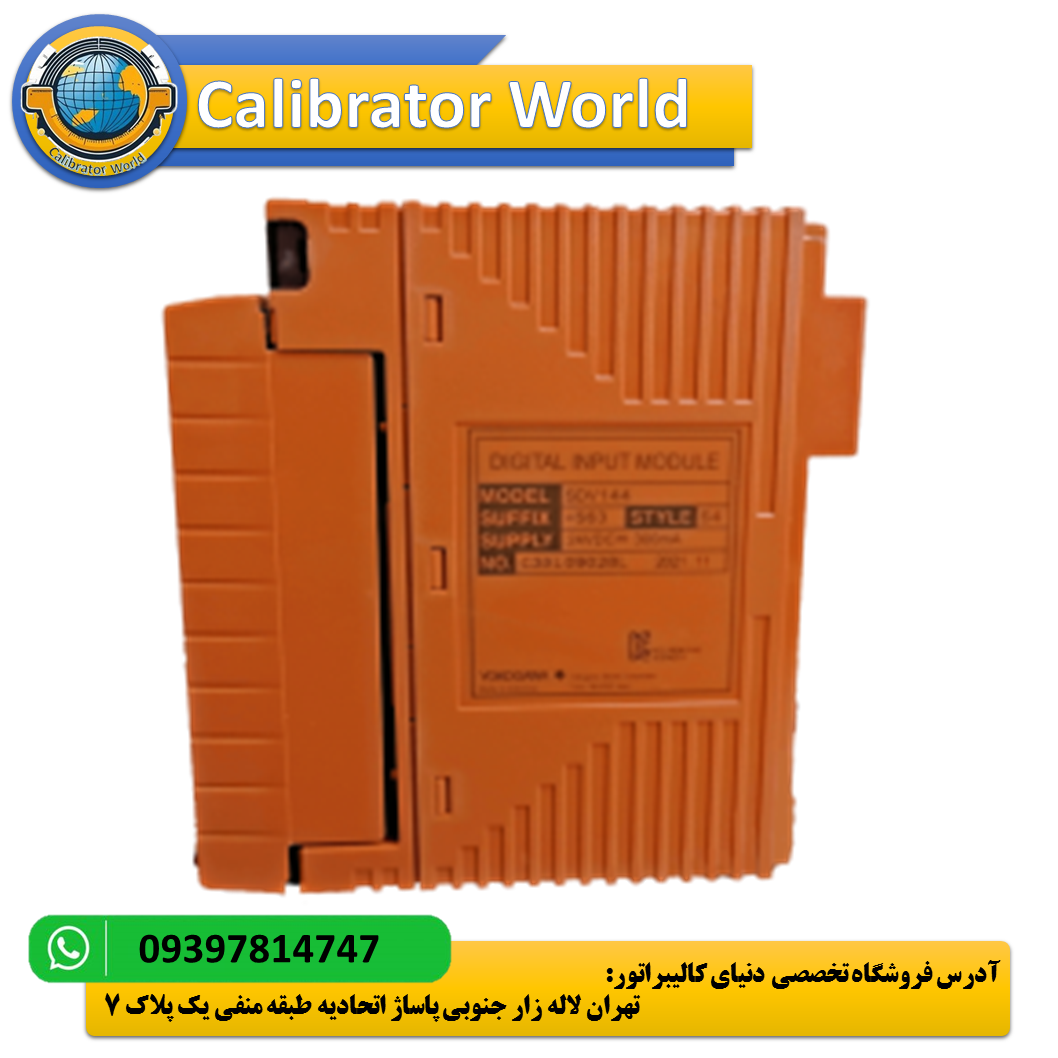

کارت ورودی دیجیتال YOKOGAWA SDV144-S63-S4
کارت ورودی دیجیتال YOKOGAWA SDV144-S63-S4 به‌گونه‌ای طراحی شده است که در محیط‌های صنعتی خشن مقاومت کرده و عملکردی پایدار در شرایط سخت را تضمین می‌کند. این کارت با دقت بالا، داده‌های دقیق را جمع‌آوری می‌کند که برای نظارت و کنترل فرآیندهای حیاتی در زمان واقعی ضروری است.
ویژگی‌های کلیدی:
- عایق قوی و مقاوم در برابر دما: این ماژول با طراحی مقاوم در برابر دما (از 20- تا 70 درجه سانتیگراد) قادر است در انواع محیط‌های صنعتی، از تاسیسات سردخانه‌ای تا محیط‌های تولید گرم، بدون کاهش عملکرد کار کند.
- پیکربندی 16 کاناله: این پیکربندی انعطاف‌پذیری لازم برای معماری‌های پیچیده سیستم را فراهم می‌کند و امکان نظارت و کنترل همزمان چندین فرآیند را ممکن می‌سازد.
- آداپتورهای رابط کابل سیگنال پیشرفته: این آداپتورها ادغام یکپارچه با سیستم‌های موجود را تسهیل می‌کنند بدون اینکه عملکرد یا قابلیت اطمینان سیستم به خطر بیفتد.
- سازگاری گسترده: با استاندارد نوع S4، این ماژول با طیف وسیعی از سیستم‌های اتوماسیون صنعتی سازگار است.
اتصالات سیگنال:
سه نوع اتصال برای سیم‌کشی بین ماژول I/O و دستگاه‌های میدانی وجود دارد:
- اتصال کابل سیگنال اختصاصی: از این کابل برای اتصال دستگاه‌های میدانی از طریق برد ترمینال یا برد رله استفاده می‌شود. آداپتور رابط کابل سیگنال به‌صورت یکپارچه با ماژول I/O طراحی شده است.
- اتصال ترمینال گیره فشار: دستگاه‌های میدانی را می‌توان مستقیماً به ماژول I/O متصل کرد. دو نوع بلوک ترمینال گیره فشار وجود دارد: نوع تک و نوع دوگانه.
- اتصال کابل MIL: این کابل که توسط مشتری ارائه می‌شود، می‌تواند مستقیماً بدون بلوک ترمینال به ماژول I/O متصل شود. برای جلوگیری از جدا شدن کابل، روکش‌های رابط کابل (SCCC01 و SCCC02) در دسترس هستند.
کاربردها:
ماژول ورودی دیجیتال YOKOGAWA SDV144-S63-S4 برای کاربردهای اتوماسیون صنعتی طراحی شده است و دارای قابلیت جمع‌آوری داده‌ها با سرعت بالا و پردازش سیگنال قابل اعتماد است. این ماژول در صنایع مختلفی مانند خطوط تولید، کارخانه‌های شیمیایی و سیستم‌های HVAC کاربرد دارد.
مشخصات فنی:
- مبدا: ژاپن
- سازنده: یوکوگاوا
- گواهینامه‌ها: CE، ISO
- تعداد کانال: 16
- ولتاژ منبع تغذیه: 24 ولت DC
- جداسازی ماژول: بله
- محدوده دمای عملیاتی: -20 تا 70 درجه سانتیگراد
- سیگنال ورودی: تماس بدون ولتاژ (روشن: 1 کیلوΩ حداکثر، خاموش: 100 کیلوΩ حداقل)
- جریان ورودی: 6 میلی‌آمپر ± 20% (منبع تغذیه خارجی، 24 ولت DC در ورودی 0 Ω)
- زمان پاسخ ورودی: حداکثر 40 میلی‌ثانیه
- تحمل ولتاژ: 2 کیلوولت AC بین سیگنال ورودی و سیستم به مدت 1 دقیقه
- وزن: 0.41 کیلوگرم
- ابعاد: 3.2 × 12.7 × 12.7 سانتی‌متر
کدهای پسوندی:
- S: نوع استاندارد
- 6: دارای آداپتور رابط کابل سیگنال و بدون حفاظت در برابر انفجار
- 3: مطابق با استاندارد ISA G3 و محدوده دمایی (20- تا 70 درجه سانتیگراد)
نکات مهم:
- ماژول I/O دارای محدودیت‌هایی مانند مقدار جریان یا طول کابل است. برای اطلاعات بیشتر به مستندات ProSafe-RS مراجعه کنید.
- برای پیکربندی دوگانه، بلوک ترمینال را به دو ماژول ورودی/خروجی مجاور وصل کنید.
- از روکش‌های کانکتور کابل (SCCC01 و SCCC02) برای اتصال کابل MIL استفاده کنید.
- طرف ثانویه منبع تغذیه میدانی را که به ماژول ورودی دیجیتال متصل می‌شود، زمین نکنید.
- در صورت عدم عایق‌بندی ماژول ورودی، هنگام اتصال مستقیم خروجی ماژول خروجی جریان آنالوگ (SAI533) به ماژول‌های ورودی دیگر، از ایزولاتور استفاده کنید.
نتیجه‌گیری:
ماژول ورودی دیجیتال YOKOGAWA SDV144-S63-S4 با طراحی مقاوم و عملکرد پایدار، انتخابی ایده‌آل برای محیط‌های صنعتی چالش‌برانگیز است. این ماژول با قابلیت‌های پیشرفته و سازگاری گسترده، نیازهای متنوع صنایع را برآورده می‌کند.
برای استعلام قیمت و کسب اطلاعات بیشتر، با کارشناسان دنیای کالیبراتور تماس بگیرید.
فایل ضمیمه / فایل Datasheet and Manual
1- فایل دانلودی SDV144-S63-S4 | Yokogawa Digital Input Module
