ددویت تستر هیدرولیک Fluke P3113

توضیحات

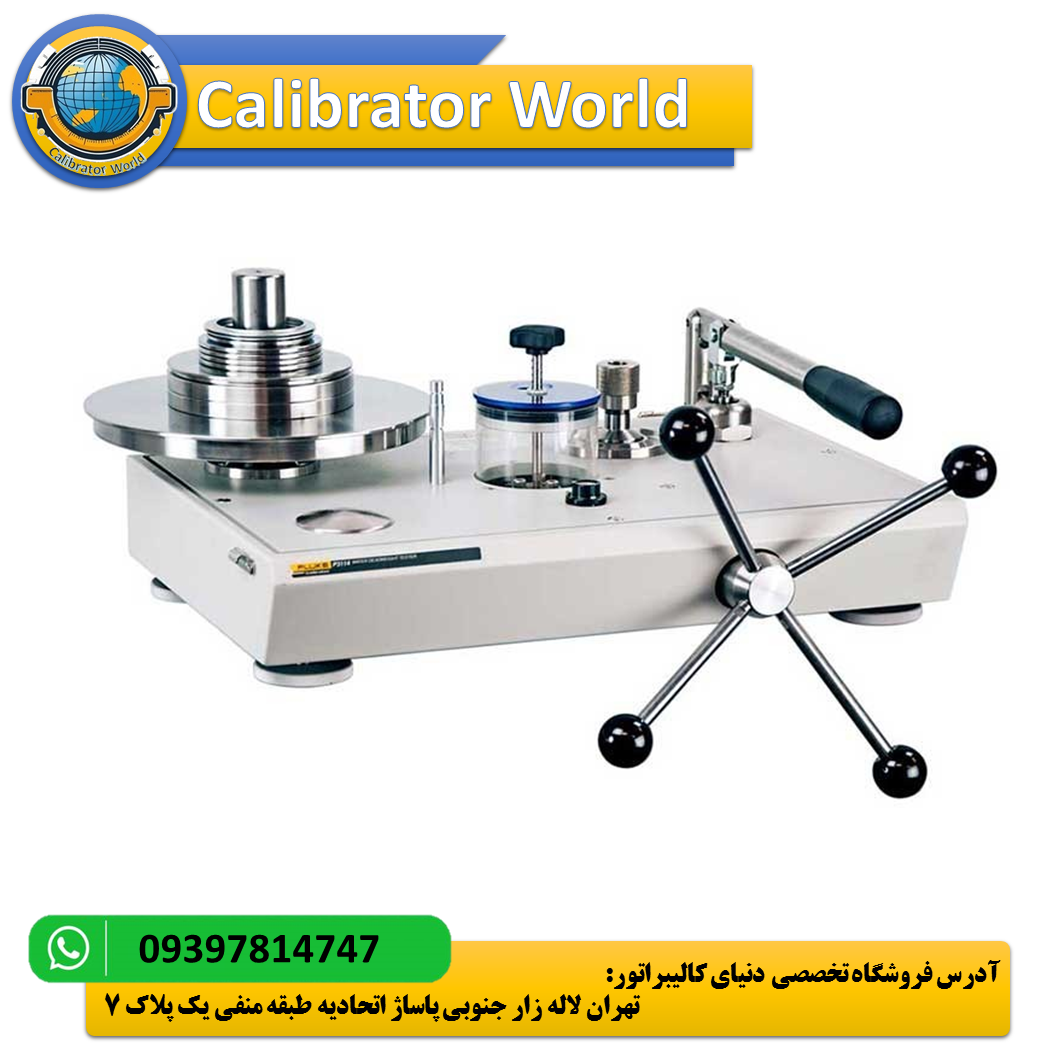

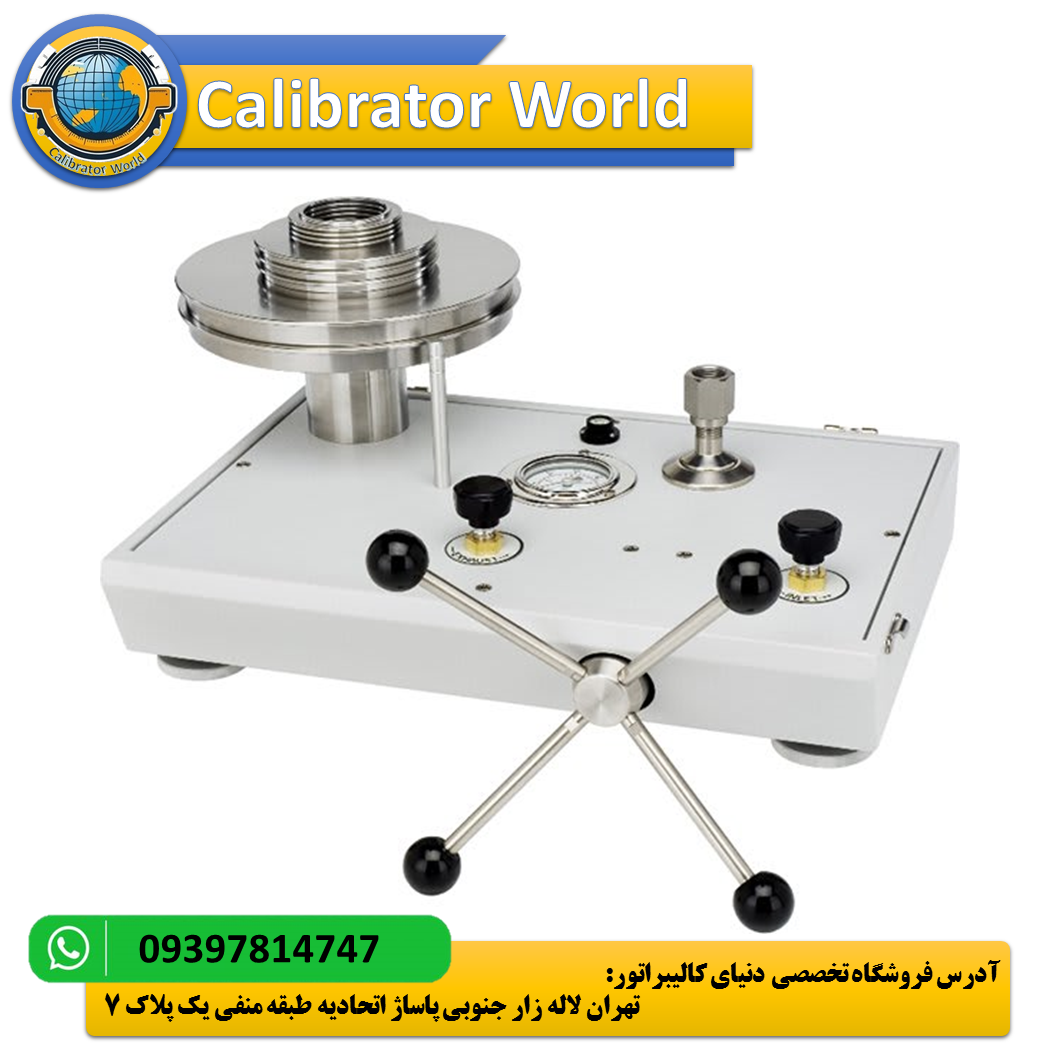

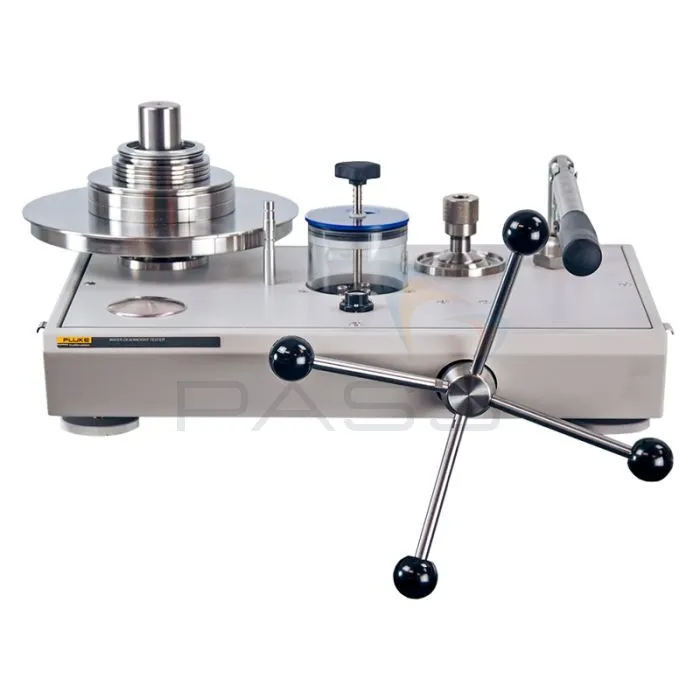

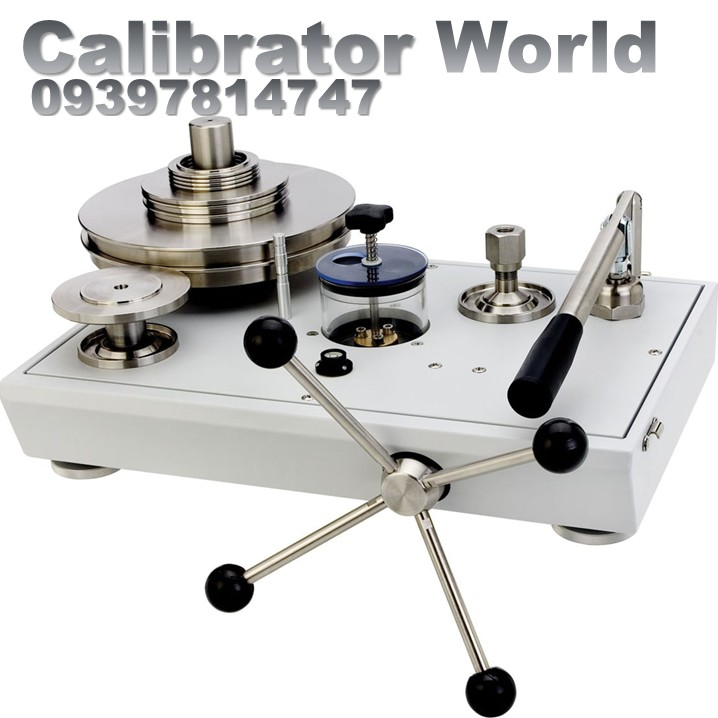

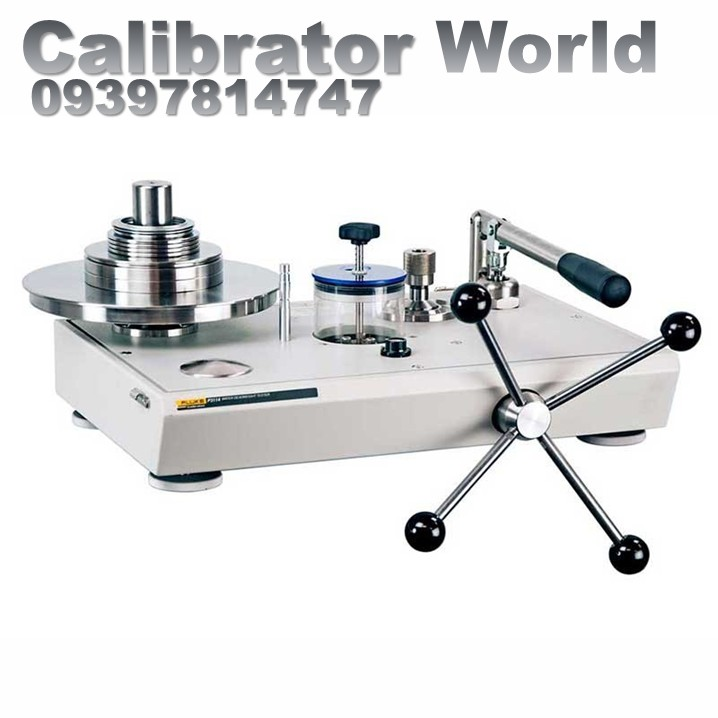

ددویت تستر هیدرولیک Fluke P3113

ددویت تستر هیدرولیک Fluke P3113 یک دستگاه PCU تک فشار بالا است که برای کالیبراسیون فشار دقیق استفاده می شود. این یک استاندارد فشار با کارایی بالا برای اندازه گیری فشار است که از سیستم گیج پیستون به خوبی اثبات شده استفاده می کند. مجموعه پیستون/سیلندر این ابزار با بالاترین استانداردها، با دقت تایید شده قابل ردیابی در آزمایشگاه های استاندارد بین المللی مانند موسسه ملی استاندارد و فناوری (NIST) ساخته شده است. تستر بخشی از سری P3100 است که ویژگی های آن برای بهبود دقت و عملکرد، افزایش قابلیت اطمینان و ساده سازی عملکرد طراحی شده است.

از ویژگی‌های که برای بهبود دقت و عملکرد، افزایش قابلیت اطمینان و ساده‌سازی عملکرد طراحی شده‌اند، ددویت تستر هیدرولیک  Fluke P3113 را می‌توان برای کالیبره کردن تقریباً هر دستگاه سنجش فشار، از جمله مبدل‌ها، فرستنده‌ها، گیج‌ها یا سوئیچ‌های فشار استفاده کرد.

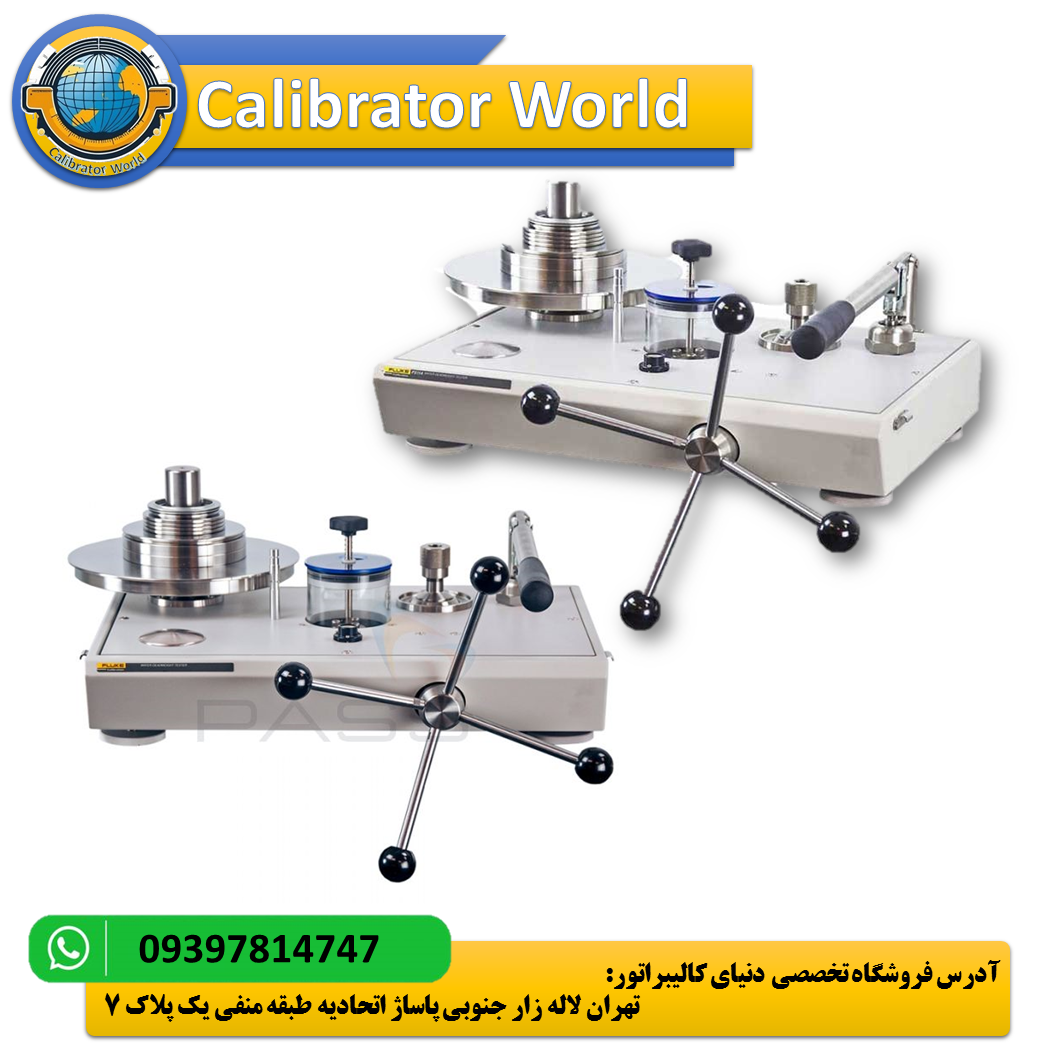

تسترهای ددویت سری P3100

سری P3100 نقطه اوج بیش از 50 سال تجربه در تولید و طراحی استانداردهای فشار با عملکرد بالا است. با ویژگی‌هایی که برای بهبود دقت و عملکرد، افزایش قابلیت اطمینان و ساده‌سازی عملکرد طراحی شده‌اند، این تسترهای وزن مرده را می‌توان برای کالیبره کردن تقریباً هر دستگاه سنجش فشار، از جمله مبدل‌ها، فرستنده‌ها، گیج‌ها یا سوئیچ‌های فشار استفاده کرد.

مدل‌های P3100 در قالب‌های تک پیستونی یا دو پیستونی برای افزایش برد عملکرد موجود هستند. واحدها را می توان در psi، bar، kgf/cm² و MPa عرضه کرد. این ابزار قوی بسیار دقیق، سریع و آسان برای استفاده هستند. واحدها دارای پمپ داخلی برای کاربردهای با حجم زیاد، نشانگرهای شناور پیستون و پرس پیچ با کیفیت بالا برای کنترل فشار خوب هستند.

اصل عملکرد یک DWT  یا ددویت تستر هیدرولیک Fluke P3113

ددویت تستر هیدرولیک به عنوان معیار اساسی برای اندازه گیری فشار عمل می کنند. آنها از یک سیستم پیستون سنج آزمایش شده و واقعی استفاده می کنند که شامل یک مجموعه پیستون و سیلندر عمودی است که با دقت لپ شده است. توده‌های وزن دقیق کالیبره‌شده، نشان‌دهنده نیرو، روی پیستون قرار می‌گیرند که نشان‌دهنده ناحیه‌ای است که بدون مانع در داخل سیلندر آن بالا می‌رود. این وزنه ها نیروی رو به بالا ایجاد شده توسط فشار سیستم را متعادل می کنند.

فشار زمانی تعیین می شود که به یک پیستون به درستی چرخان و معلق اعمال شود. فشار کل محاسبه شده مجموع وزن ها علاوه بر مجموعه وزن حامل پیستون است.

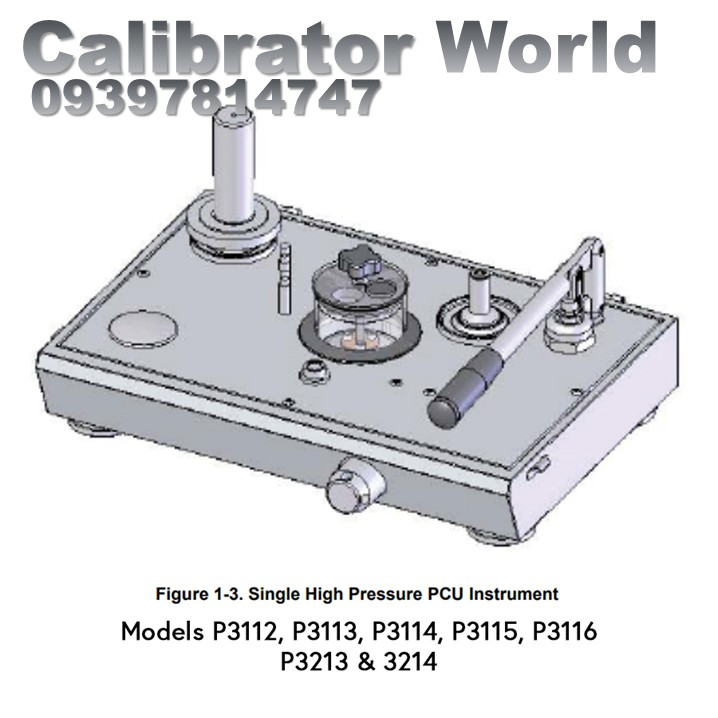

پایه ابزار

سیستم هیدرولیک در سه نوع اساسی وجود دارد: مدل های با فشار پایین، فشار بالا و پیستون دوگانه. ایجاد و تنظیم فشار توسط یک پرس پیچ با کیفیت بالا که در جلوی تستر قرار دارد انجام می شود. تمام مدل های هیدرولیک دارای پمپ دستی یکپارچه برای آماده سازی سیستم و رسیدگی به نیازهای حجم قابل توجهی هستند.

دسته بندی مدل های P3000

مدل های زیادی در محصول P3000 (از جمله P3100 و P3200) وجود دارد، بنابراین برای این تجزیه و تحلیل عدم قطعیت آنها مطابق شکل زیر دسته بندی می شوند.

• نام کامل مدل شامل تغییرات بسته به واحد اندازه گیری اسمی و گنجاندن پمپ فشار داخلی است.
• مجموعه های پیستون یا سیلندر

مجموعه پیستون یا سیلندر قلب هر ددویت تستر است. آنها از موادی ساخته می شوند که پایداری، دوام و ضریب حرارتی و اعوجاج پایین را فراهم می کنند. تجربه و دانش Fluke در مورد تولید و کالیبراسیون پیستون یا سیلندر، دقت و عملکرد مورد نیاز برای نیازهای کالیبراسیون امروزی را تضمین می کند.

توده ها

توده های وزن استاندارد فولاد زنگ نزن آستنیتی غیر مغناطیسی سری 3 هستند. هر جرم با شماره سریال دستگاه و مقدار فشار اسمی نسبت به پیستون فشار بالا یا فشار پایین در صورت لزوم مشخص می شود. وزنه های کسری اختیاری فولاد ضد زنگ و یا محلول آلومینیوم عملیات حرارتی شده هستند.

جاذبه

گرانش به طور قابل توجهی با موقعیت جغرافیایی متفاوت است و این تغییر تأثیر مستقیمی بر نیروی وزنه ها و دقت دستگاه ددویت تستر دارد. هر ابزار را می توان بدون هزینه اضافی با گرانش محلی برش داد. اگر نامشخص باشد، ابزارها با گرانش استاندارد 980.665 سانتی متر بر ثانیه کالیبره می شوند.

نرم افزار PressCal

نرم افزار PressCal یک برنامه نرم افزاری اختیاری مبتنی بر ویندوز است که به کاربران اجازه می دهد تا به راحتی تمام اصلاحات لازم (مانند گرانش محلی، دما، هد فشار و غیره) را برای بهبود عملکرد ددویت تستر اعمال کنند. سپس جزئیات کالیبراسیون ذخیره می شود و یا برای ایجاد خودکار گواهی کالیبراسیون استفاده می شود. استفاده از PressCal به دقت 0.008٪ بهبود یافته اجازه می دهد. این امکان کالیبراسیون را در هر یک از 12 واحد فشار مختلف با استفاده از مجموعه وزن موجود فراهم می کند.

اصل عملیات

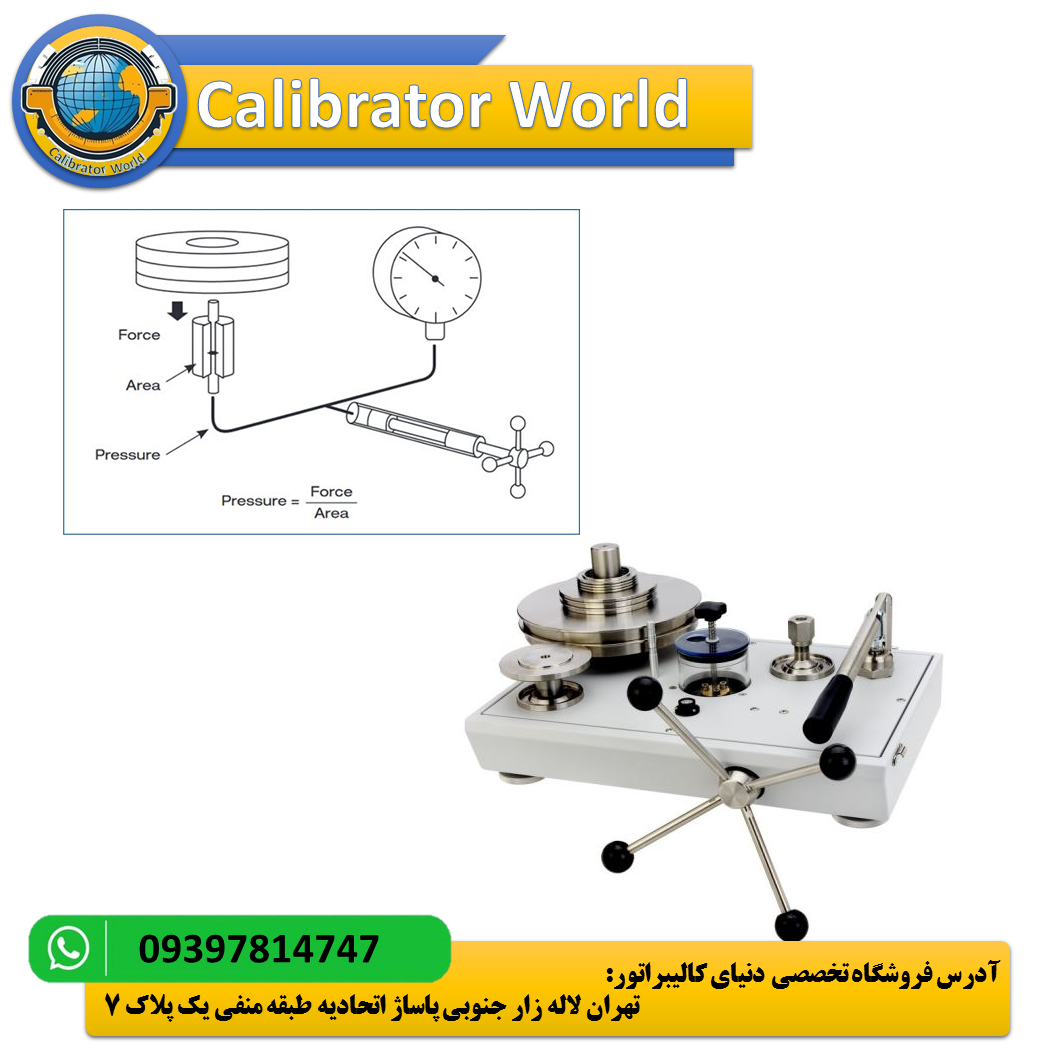

تسترهای وزن مرده استاندارد اولیه برای اندازه گیری فشار هستند. با استفاده از سیستم گیج پیستون به خوبی اثبات شده متشکل از یک پیستون و مجموعه سیلندر که به صورت عمودی نصب شده است، وزن دقیق کالیبره شده (Force) بر روی پیستون (Area) بارگذاری می شود که آزادانه در داخل سیلندر آن بالا می رود. این وزنه ها نیروی رو به بالا ایجاد شده توسط فشار درون سیستم را متعادل می کنند.

فشار زمانی اندازه گیری می شود که روی یک پیستون به درستی در حال چرخش و شناور قرار گیرد. فشار کل اندازه گیری شده مجموع وزن ها به اضافه مجموعه حامل وزن پیستون است.

مجموعه های پیستون یا سیلندر

مجموعه پیستون یا سیلندر قلب P3113-KGCM2 است. مجموعه ها از موادی ساخته می شوند که پایداری، دوام و ضرایب حرارتی و اعوجاج پایین را فراهم می کنند. تجربه و دانش Fluke Calibration در مورد تولید و کالیبراسیون پیستون یا سیلندر، دقت و عملکرد مورد نیاز برای نیازهای کالیبراسیون امروزی را تضمین می کند.

نکات برجسته

• پمپ پرایمینگ داخلی امکان تصفیه و تولید فشار اولیه را فراهم می کند
• پرس پیچ با کیفیت بالا برای تولید فشار و کنترل خوب
• مخزن شفاف امکان بازرسی بصری آسان از تمیزی مایع را فراهم می کند
• تراز نصب شده با پایه های قابل تنظیم
• حداقل افزایش استاندارد وزن:
  • حداکثر 500 psi (35 بار): 1 psi (0.1 بار)
  • 500 psi تا 5000 psi (35 بار تا 350 بار): 10 psi (1 bar)
  • 5000 psi تا 20000 psi (350 bar تا 1400 bar): 20 psi (2 bar)

ویژگی ها

• 015٪ دقت خواندن (0.008٪ اختیاری)
• فرمت تک پیستونی یا دو پیستونی
• پمپ های دستی داخلی استاندارد
• محدوده فشار تا 60000psi (4000bar)
• محدوده فشار: 10 تا 350 بار
• افزایش دامنه فشار: 1 بار
• واحدها را می توان به FOC گرانشی محلی برش داد
• فولاد ضد زنگ آستنیتی غیر مغناطیسی سری 3 استاندارد
• چگالی وزن 7.8 گرم بر سانتی متر مکعب
• آداپتورهای پورت آزمایشی 1/8، 1/4، 3/8 و 1/2 NPT یا BSP
• جابجایی پرس پیچ 5.5 سی سی
• حجم پمپ 4.7cc در هر ضربه
• O-Ring Seal Materials Buna N به عنوان استاندارد، Viton و EPDM موجود است
• مدل های روغن معدنی و آب مقطر
• مدل های دو پیستونی امکان کالیبراسیون را در محدوده وسیعی فراهم می کنند
• محدوده Psi، bar، kgf/cm2، kPa و MPa موجود است
• مدل های پیستون دوگانه برای کالیبراسیون در یک محدوده فشار گسترده
• پمپ دستی سبک اهرمی توکار در حال حاضر استاندارد در تمام مدل های هیدرولیک است
• پرس پیچ با کیفیت بالا برای کنترل فشار خوب
• طراحی ایستگاه آزمایش با حلقه های O نیاز به نوار یا آچار PTFE را برطرف می کند
• مخزن اکریلیک دید سطح و کیفیت سیال را فراهم می کند
• کیس بهبود یافته با چفت های فنری برای هود
• پلاگین تخلیه داخلی برای حذف مایع قدیمی
• جعبه وزن محکم با درب لولایی و دسته های جانبی برای حمل و نقل آسان
• جنس سیلندر: فولاد مارتنزیتی سخت شده تنگستن کاربید
• ضریب انبساط: پیستون روغن / سیلندر 16.5 ppm / سانتیگراد
• حجم مخزن: 150 سانتی متر مکعب (9.2 اینچ)
• سیال عامل: روغن معدنی روغن اسپیندل پوسته 22، مرجع ما 55-655، ویسکوزیته 40 cs در 20 درجه سانتیگراد (68 فارنهایت)

فایل ضمیمه/ فایل Datasheet and manual

دانلود Manual Fluke P3113 Hydraulic Deadweight Tester

دانلود Datasheet Fluke P3113 Hydraulic Deadweight Tester
