راهنمای جامع کالیبراتور چندمنظوره Fluke 725Ex: ویژگی‌ها، کاربردها و نکات کاربردی

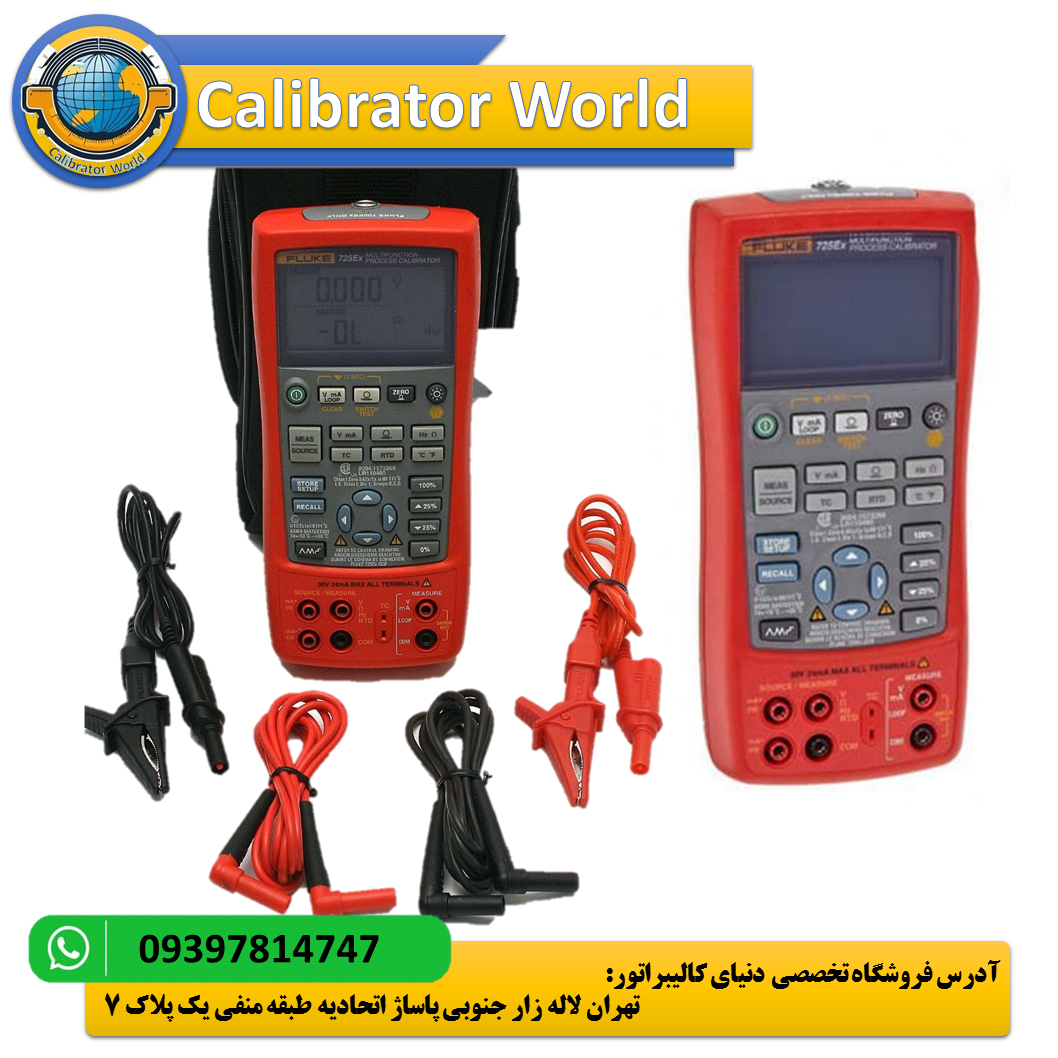

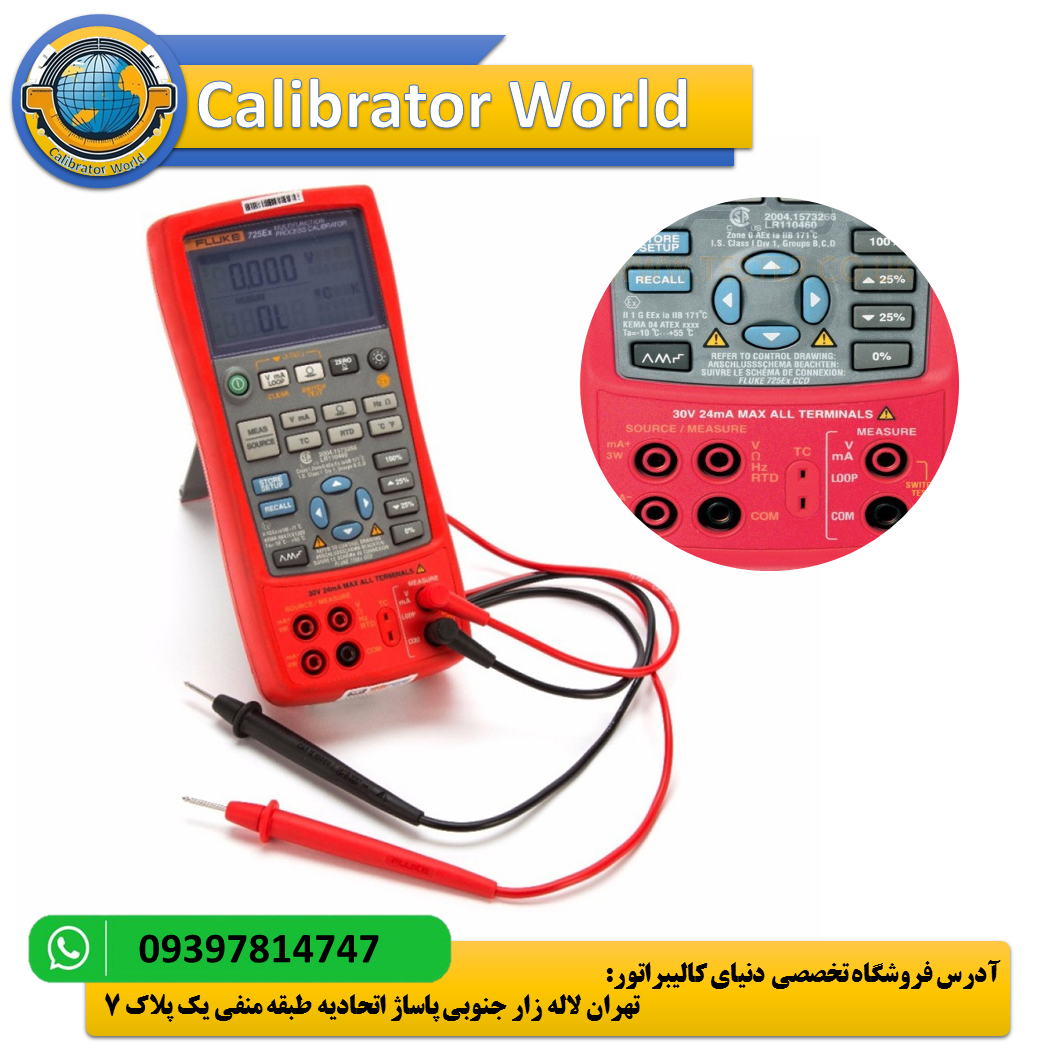

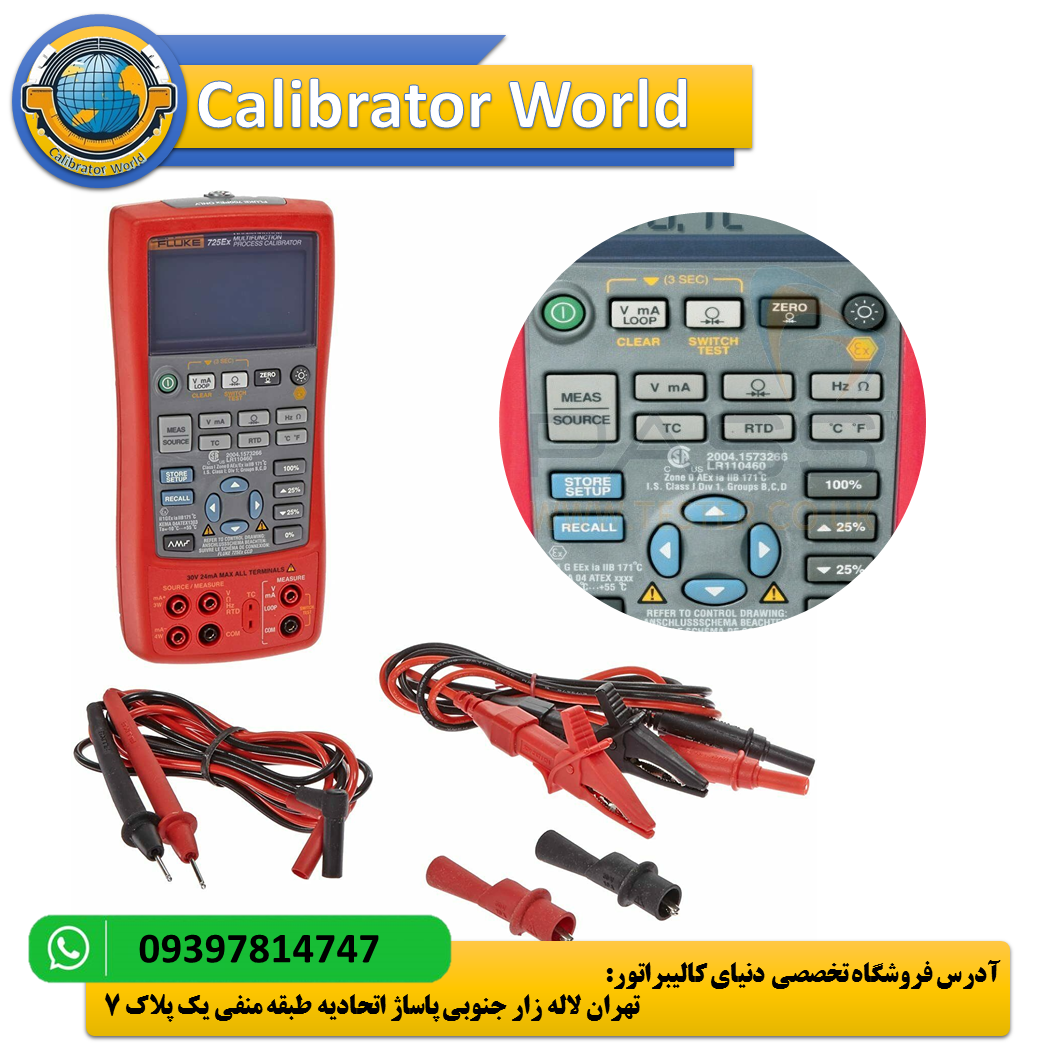

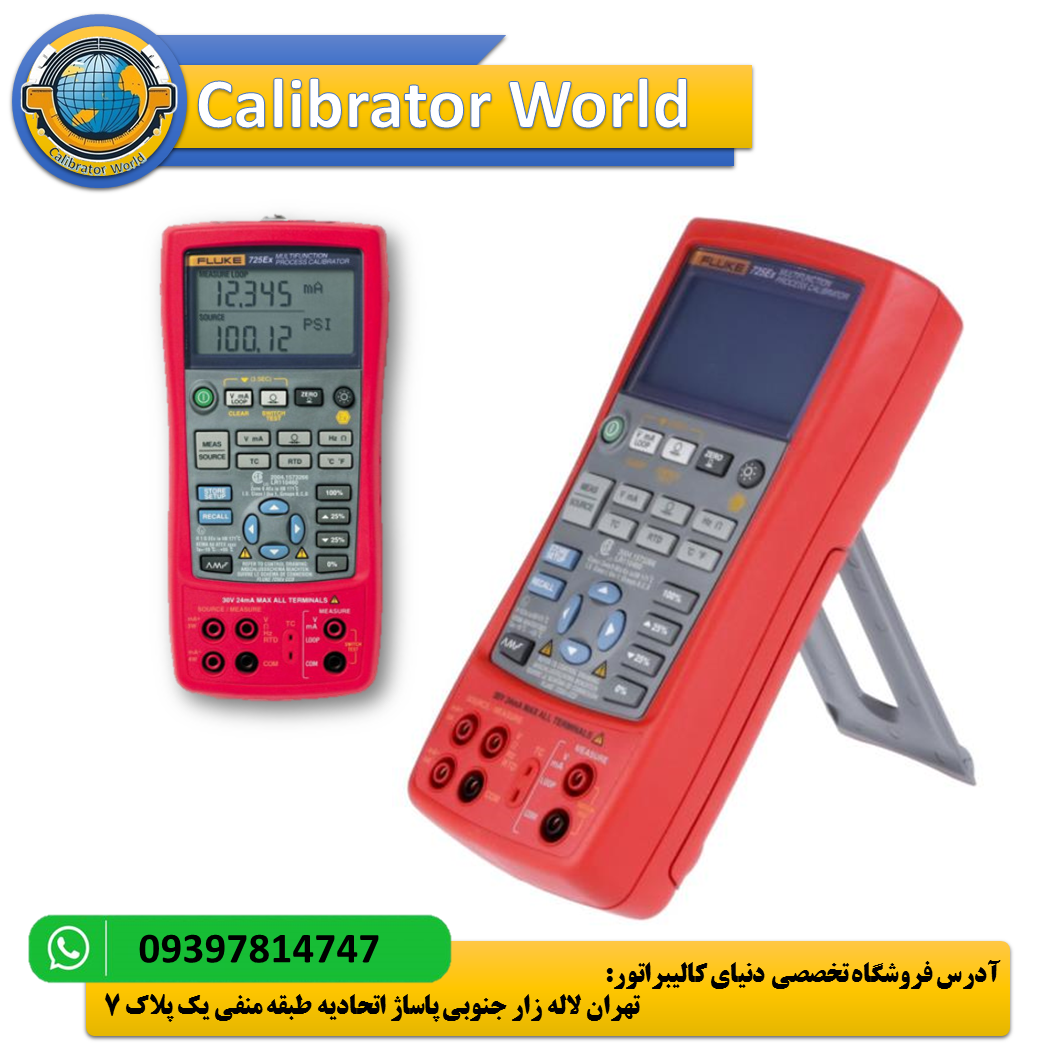

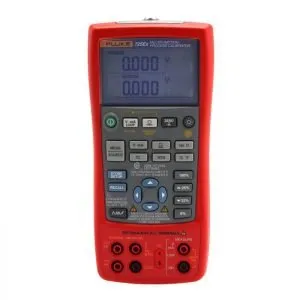

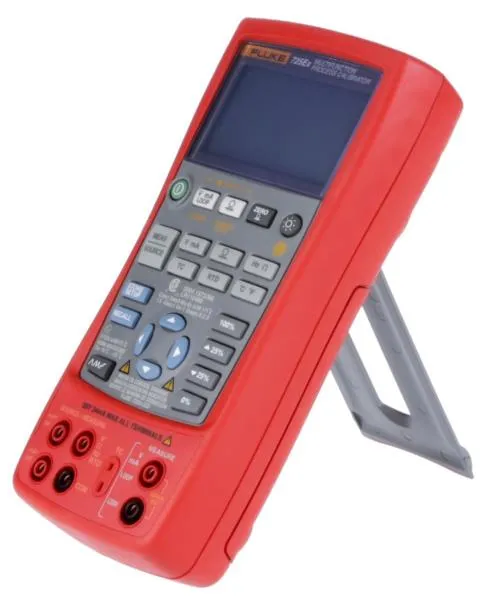

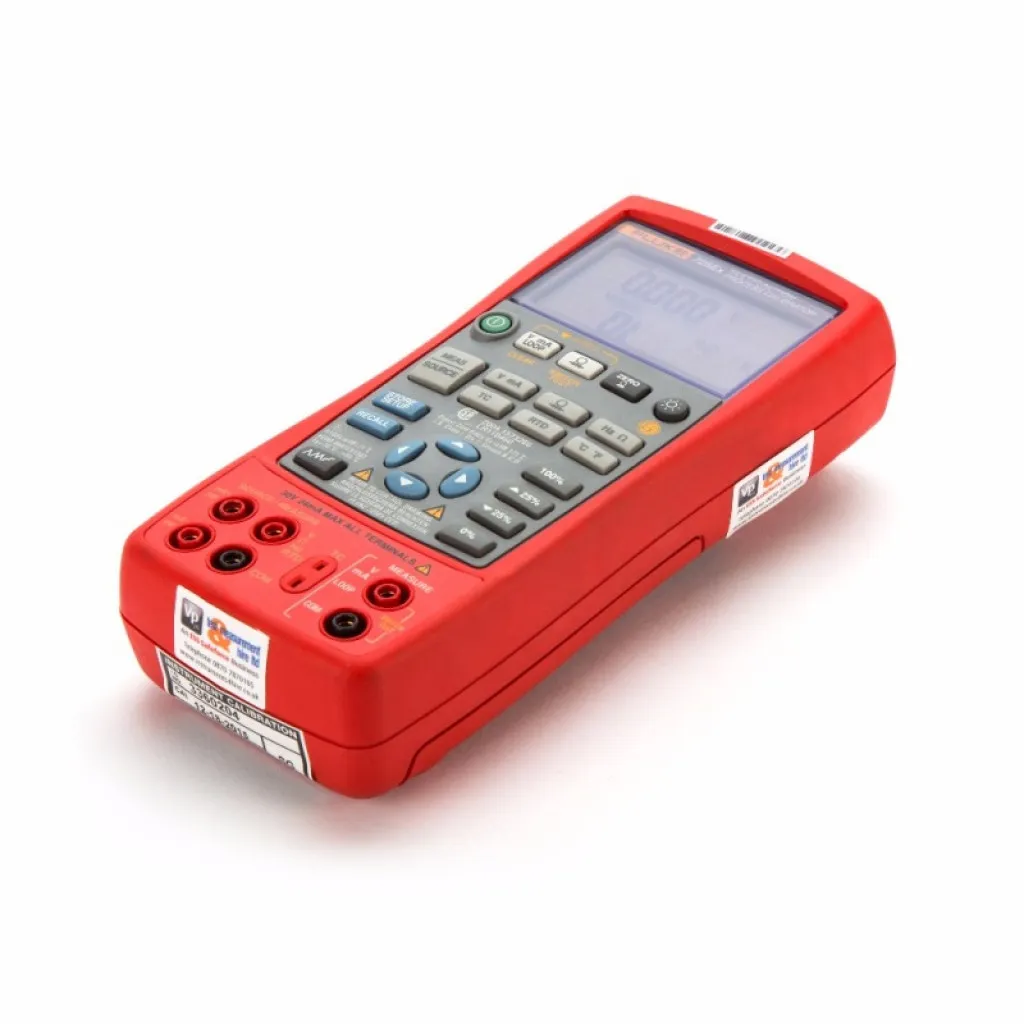

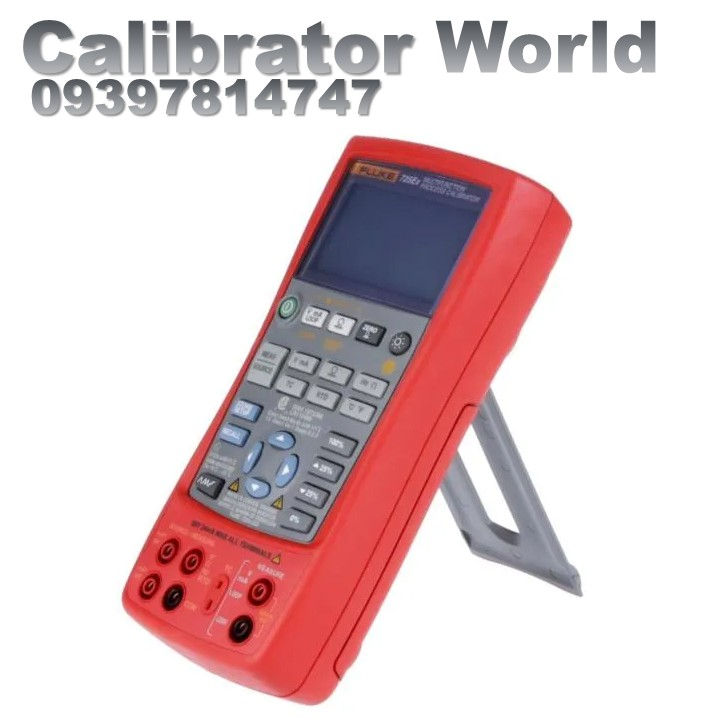

کالیبراتور چندمنظوره Fluke 725Ex یک دستگاه پیشرفته و ایمن برای کالیبراسیون ابزار دقیق در محیط‌های پرخطر است. این محصول که توسط شرکت معتبر Fluke تولید شده، به‌طور خاص برای استفاده در مناطق مستعد انفجار (Ex-Zones) طراحی شده است. با ترکیب قابلیت‌های چندمنظوره و ماژول‌های فشار اختصاصی، این کالیبراتور به یک راه‌حل جامع برای متخصصان ابزار دقیق تبدیل شده است.
کاربردهای اصلی دستگاه
- کالیبراسیون و عیب‌یابی ترانسمیترهای فشار در صنایع نفت، گاز و پتروشیمی
- تست و تنظیم شیرهای کنترل (Control Valves) و مبدل‌های I/P
- بررسی عملکرد سوئیچ‌های فشار در محیط‌های خطرناک
- کالیبراسیون سیستم‌های اندازه‌گیری دما (RTD و ترموکوپل)
- عیب‌یابی مدارهای حلقه جریان 4-20 میلی‌آمپر
- تست و تنظیم دستگاه‌های اندازه‌گیری فرکانس و مقاومت
مزایای کلیدی Fluke 725Ex
✅ ایمنی بالا: طراحی ذاتاً ایمن (Intrinsically Safe) برای استفاده در مناطق انفجاری (مطابق با استانداردهای Class I, Division 1, Groups B-D)
✅ چندمنظوره بودن: توانایی اندازه‌گیری و تولید سیگنال‌های مختلف شامل:
- جریان (4-20mA)
- ولتاژ (تا 30V DC)
- مقاومت (تا 400Ω)
- فرکانس
- دما (ترموکوپل و RTD)
- فشار (با ماژول‌های اختیاری)

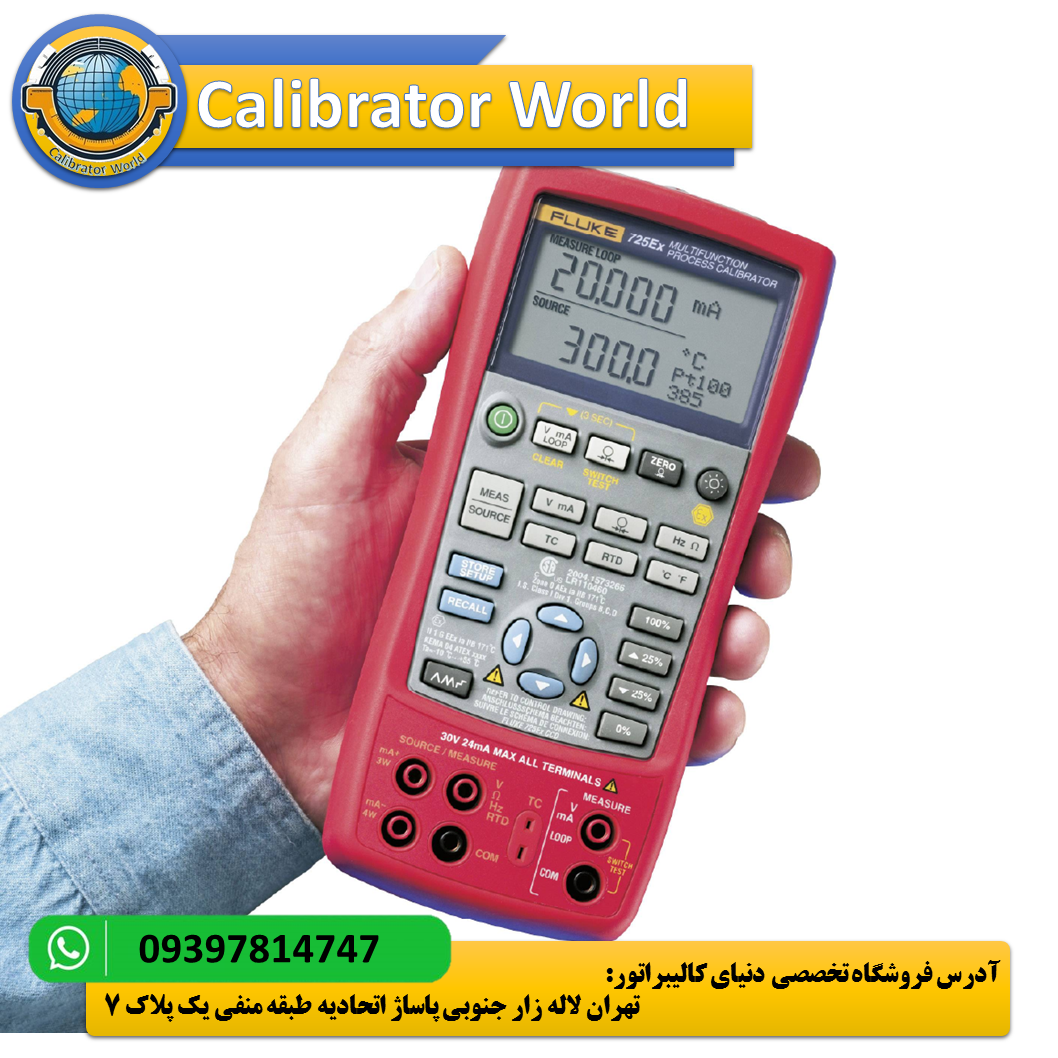

✅ صفحه‌نمایش دوگانه: امکان مشاهده همزمان مقادیر ورودی و خروجی برای کالیبراسیون کارآمدتر
✅ قابلیت‌های پیشرفته تست:
- عملکرد پله و رمپ خودکار
- تست 25% پله برای بررسی خطی بودن
- قابلیت ذخیره تنظیمات پرکاربرد
✅ دوام بالا: طراحی مستحکم و مقاوم در برابر شرایط سخت محیطی
✅ کاربری آسان: رابط کاربری ساده بدون منوهای پیچیده
معایب و محدودیت‌ها
⚠ هزینه بالای ماژول‌های فشار: ماژول‌های فشار به صورت جداگانه فروخته می‌شوند
⚠ محدودیت در اندازه‌گیری فشار بالا: حداکثر فشار قابل اندازه‌گیری 3000 psi/200 bar است
⚠ وابستگی به باتری: استفاده از باتری‌های AA که در محیط‌های صنعتی ممکن است به راحتی در دسترس نباشند
⚠ عدم پشتیبانی از برخی پروتکل‌های ارتباطی: مانند HART یا Fieldbus
مشخصات فنی دقیق
مشخصات عمومی
- ابعاد: 130 × 236 × 61 میلی‌متر (5.188 × 9.291 × 2.402 اینچ)
- وزن: 0.85 کیلوگرم (1.874 پوند)
- منبع تغذیه: 4 عدد باتری قلیایی AA
- گواهی‌ها: I.S. Class I, Division 1, Groups B-D, T4 (171°C)
دقت اندازه‌گیری
- ولتاژ DC: 0.02% + 2 رقم برای محدوده 30V
- مقاومت: 0.1Ω دقت (4 سیم)، 0.15Ω (2 و 3 سیم)
- دما (NI-120): ±0.2°C
- فشار: از 0.025% محدوده (با ماژول‌های فشار)
قابلیت‌های منبع‌دهی
- جریان حلقه: تا 22mA با محافظت در برابر اتصال کوتاه
- ولتاژ حلقه: 12V
- فرکانس: تولید موج مربعی تا 5V p-p
کاربران هدف و صنایع مرتبط
کاربران اصلی:
- تکنسین‌های ابزار دقیق در صنایع نفت و گاز
- اپراتورهای تعمیر و نگهداری در پتروشیمی‌ها
- مهندسان کنترل فرآیند
- مسئولان تضمین کیفیت در صنایع فرآیندی
صنایع کاربردپذیر:
- پالایشگاه‌های نفت و گاز
- کارخانه‌های پتروشیمی
- صنایع شیمیایی
- نیروگاه‌ها
- صنایع داروسازی
- تأسیسات تولیدی با محیط‌های انفجاری
راهنمای کاربردی و مراحل فعال‌سازی
1. آماده‌سازی اولیه
- باتری‌ها را نصب کنید (4 عدد AA)
- در صورت نیاز، ماژول فشار مناسب را متصل نمایید
- اتصالات ایمن را بررسی کنید
2. روشن‌کردن دستگاه
- دکمه Power را فشار دهید
- صبر کنید تا دستگاه تست راه‌اندازی را انجام دهد
3. انتخاب عملکرد مورد نظر
- با استفاده از دکمه‌های FUNCTION، حالت مورد نظر را انتخاب کنید:
- mA (برای کار با حلقه جریان)
- V (برای ولتاژ)
- Ω (برای مقاومت)
- Temp (برای دما)
- Freq (برای فرکانس)
- Pressure (با ماژول فشار)
4. تنظیم پارامترها
- مقادیر مورد نظر را با دکمه‌های ↑/↓ تنظیم کنید
- برای حالت‌های پیشرفته مانند رمپ از دکمه MENU استفاده نمایید
5. انجام اندازه‌گیری یا کالیبراسیون
- پروب‌ها یا اتصالات را به دستگاه تحت تست وصل کنید
- مقادیر را در صفحه نمایش دوگانه مقایسه کنید
- در صورت نیاز، تنظیمات را انجام دهید
6. ذخیره نتایج (اختیاری)
- از دکمه STORE برای ذخیره تنظیمات پرکاربرد استفاده کنید
سوالات متداول (FAQ)
1: آیا Fluke 725Ex با تمام ترموکوپل‌ها کار می‌کند؟
بله، این دستگاه از انواع ترموکوپل‌های استاندارد (J, K, T, E, R, S, N, B) پشتیبانی می‌کند.
2: چگونه می‌توانم دقت دستگاه را تأیید کنم؟
برای تأیید دقت، باید دستگاه را سالانه به آزمایشگاه‌های معتبر کالیبراسیون ارسال کنید. همچنین می‌توانید از استانداردهای مرجع با دقت بالاتر برای چک داخلی استفاده نمایید.
3: آیا می‌توانم دستگاه را در مناطق Class I, Division 1 استفاده کنم؟
بله، Fluke 725Ex به‌طور خاص برای این مناطق طراحی شده و گواهی‌های لازم را دارد.
4: عمر باتری چقدر است؟
بسته به استفاده، معمولاً بین 50 تا 100 ساعت کار مداوم. توصیه می‌شود همیشه باتری‌های اضافی همراه داشته باشید.
5: آیا می‌توانم دستگاه را برای کالیبراسیون فشارهای زیر اتمسفر استفاده کنم؟
بله، با استفاده از ماژول فشار خلاء (Vacuum Module) این امکان وجود دارد.
خطاهای متداول و راه‌حل‌ها
1. خطای “OL” روی نمایشگر
- علت: ورودی خارج از محدوده یا اتصال نامناسب
- راه‌حل: محدوده اندازه‌گیری را بررسی کنید و اتصالات را چک نمایید
2. دستگاه روشن نمی‌شود
- علت: باتری‌های ضعیف یا معیوب
- راه‌حل: باتری‌ها را تعویض کنید
3. قرائت‌های ناپایدار
- علت: نویز الکتریکی یا اتصال ضعیف
- راه‌حل: از کابل‌های با کیفیت استفاده کنید و اتصالات را محکم نمایید
4. خطای “Overload” در حالت منبع
- علت: بار بیش از حد یا اتصال کوتاه
- راه‌حل: مدار تحت تست را بررسی کنید
5. عدم تشخیص ماژول فشار
- علت: اتصال نادرست یا مشکل در ماژول
- راه‌حل: اتصال را بررسی کنید و ماژول را مجدداً نصب نمایید.
محصولات جایگزین و مقایسه
1. Fluke 724 (نسخه غیر Ex)
- مزایا: قیمت پایین‌تر، عملکرد مشابه در محیط‌های غیر انفجاری
- معایب: عدم ایمنی ذاتی برای مناطق خطرناک
2. Beamex MC6-Ex
- مزایا: پشتیبانی از HART، حافظه داخلی برای ذخیره نتایج
- معایب: پیچیدگی بیشتر در استفاده، قیمت بالاتر
3. Druck DPI 620 Genii
- مزایا: دقت بالاتر، قابلیت‌های پیشرفته گزارش‌دهی
- معایب: ابعاد بزرگتر، نیاز به آموزش بیشتر برای استفاده
4. WIKA CPH7000-Ex
- مزایا: طراحی جمع‌وجور، قیمت رقابتی
- معایب: محدودیت در عملکردهای پیشرفته
نتیجه‌گیری
کالیبراتور چندمنظوره Fluke 725Ex یک انتخاب ایده‌آل برای متخصصانی است که نیاز به کالیبراسیون دقیق و ایمن در محیط‌های خطرناک دارند. با ترکیب قابلیت‌های گسترده، کاربری آسان و طراحی مستحکم، این دستگاه به ابزاری ضروری در صنایع نفت، گاز و پتروشیمی تبدیل شده است. اگرچه قیمت آن نسبت به مدل‌های غیر Ex بالاتر است، اما مزیت ایمنی و تطابق با استانداردهای سخت‌گیرانه، این هزینه را توجیه می‌کند.
