کالیبراتور حلقه Fluke 707

توضیحات

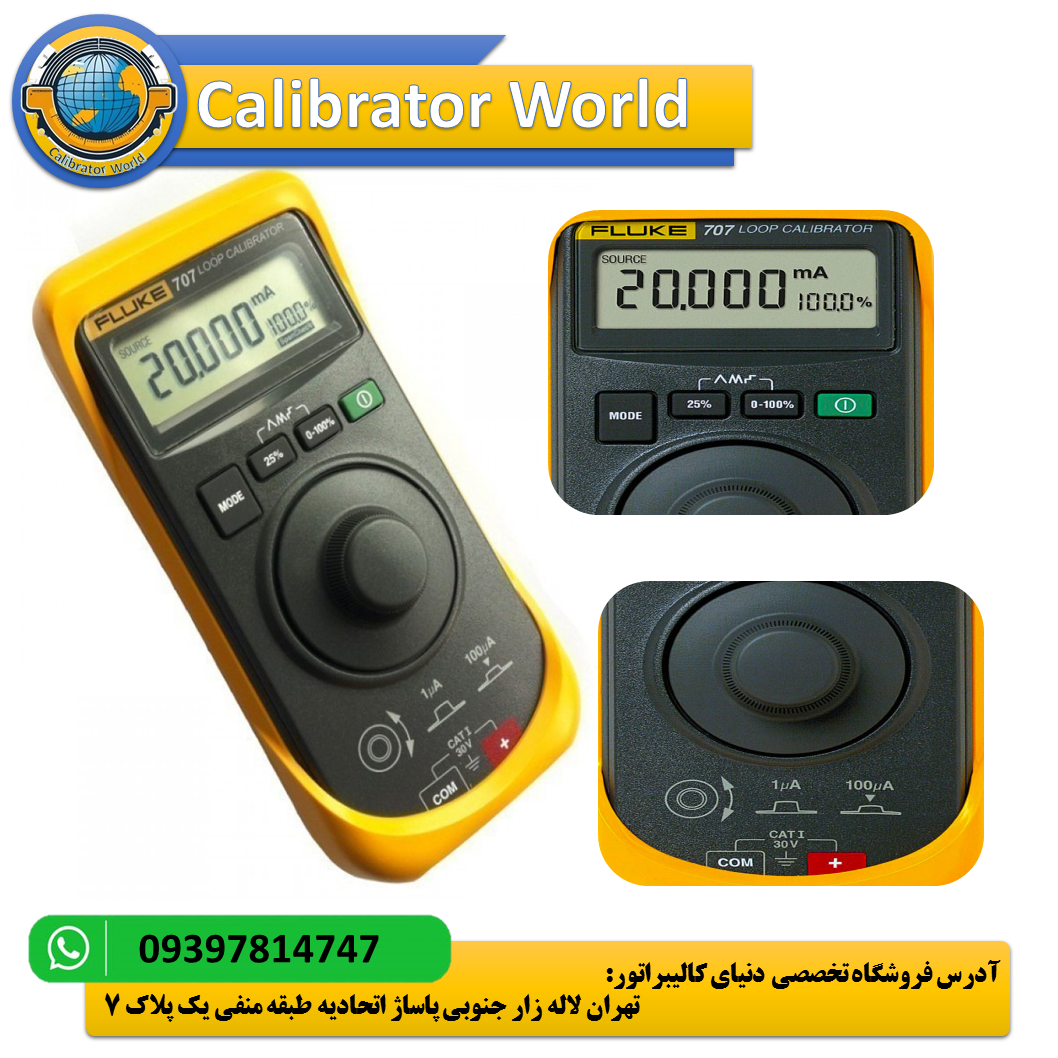

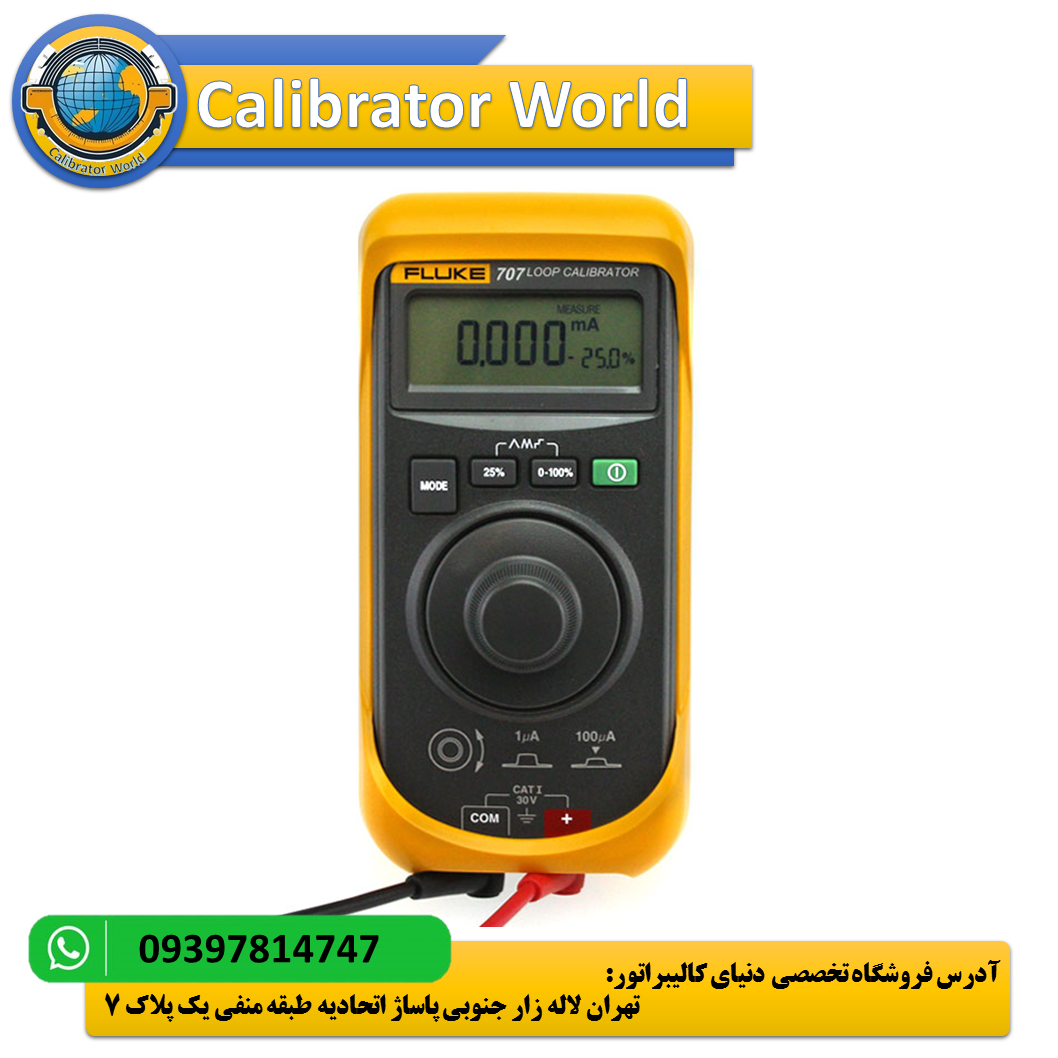

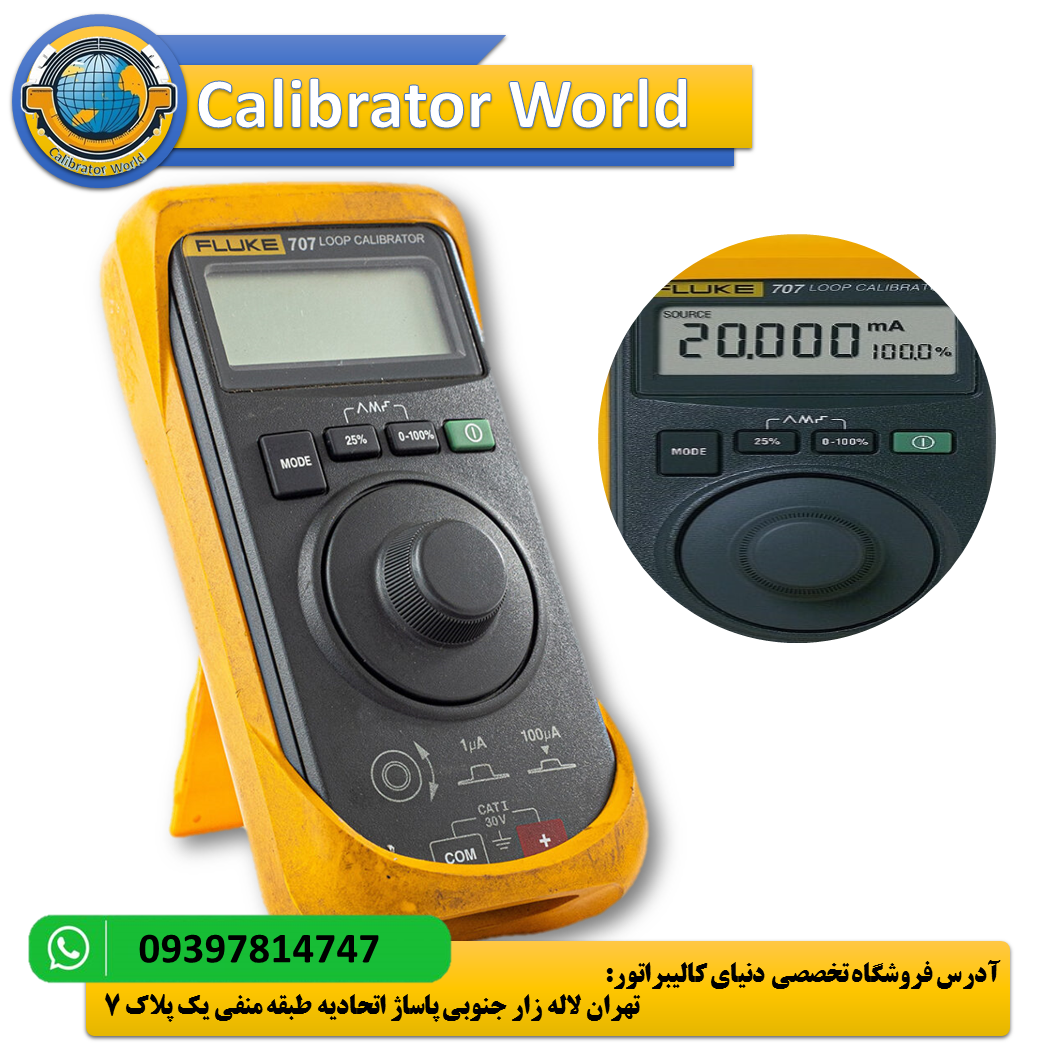

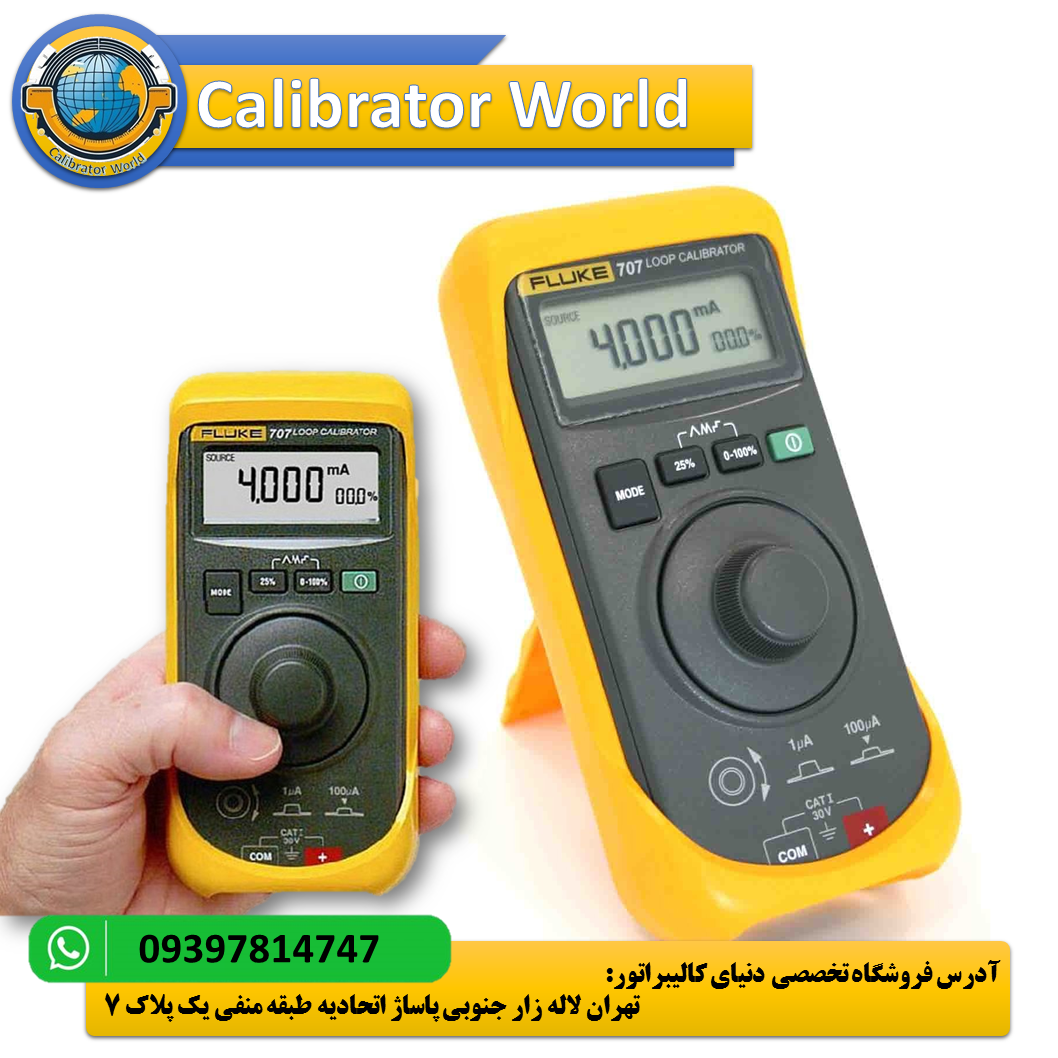

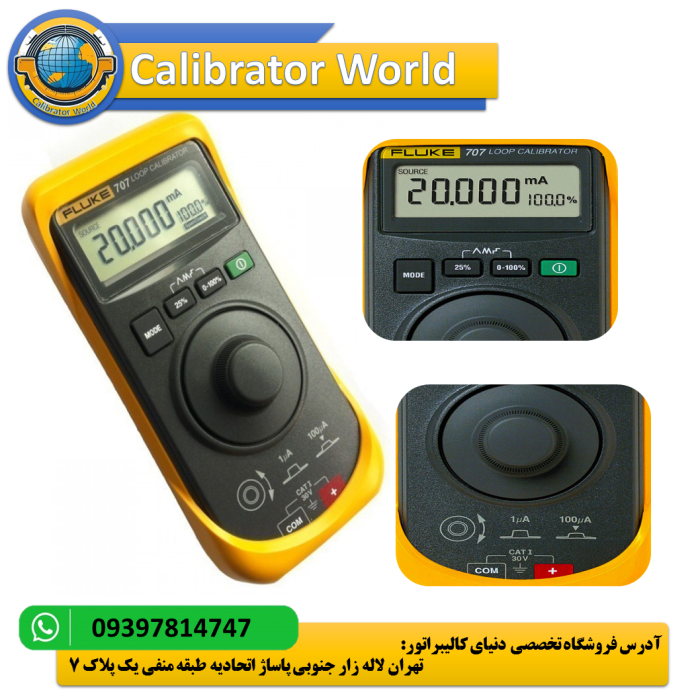

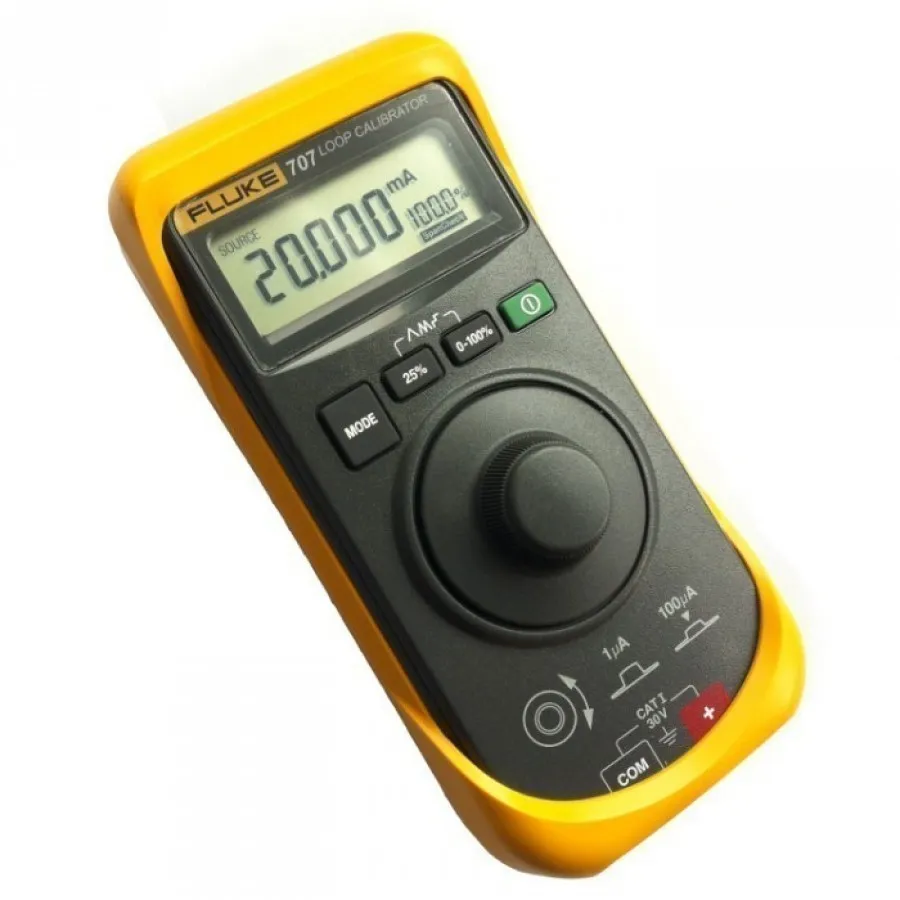

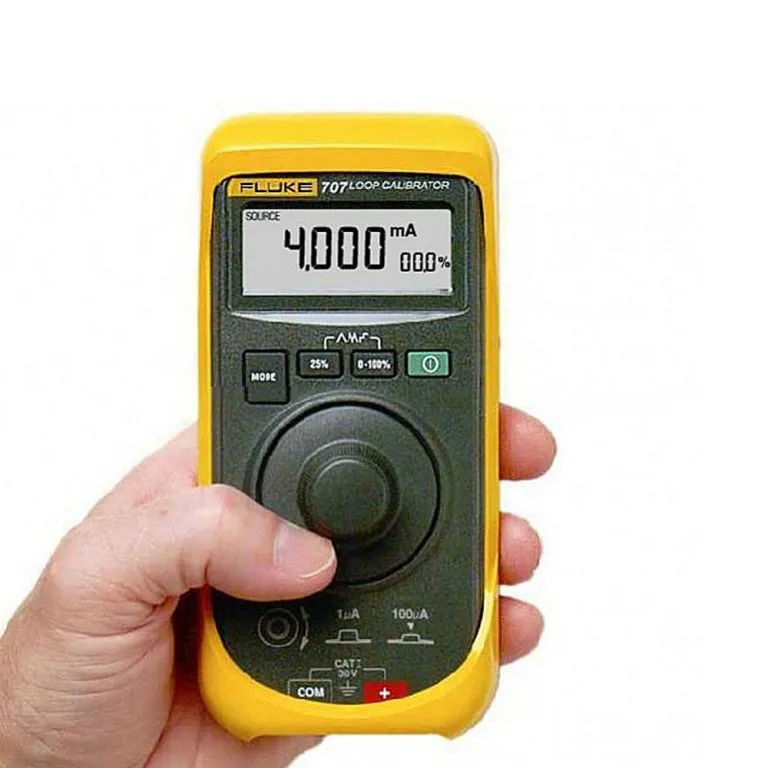

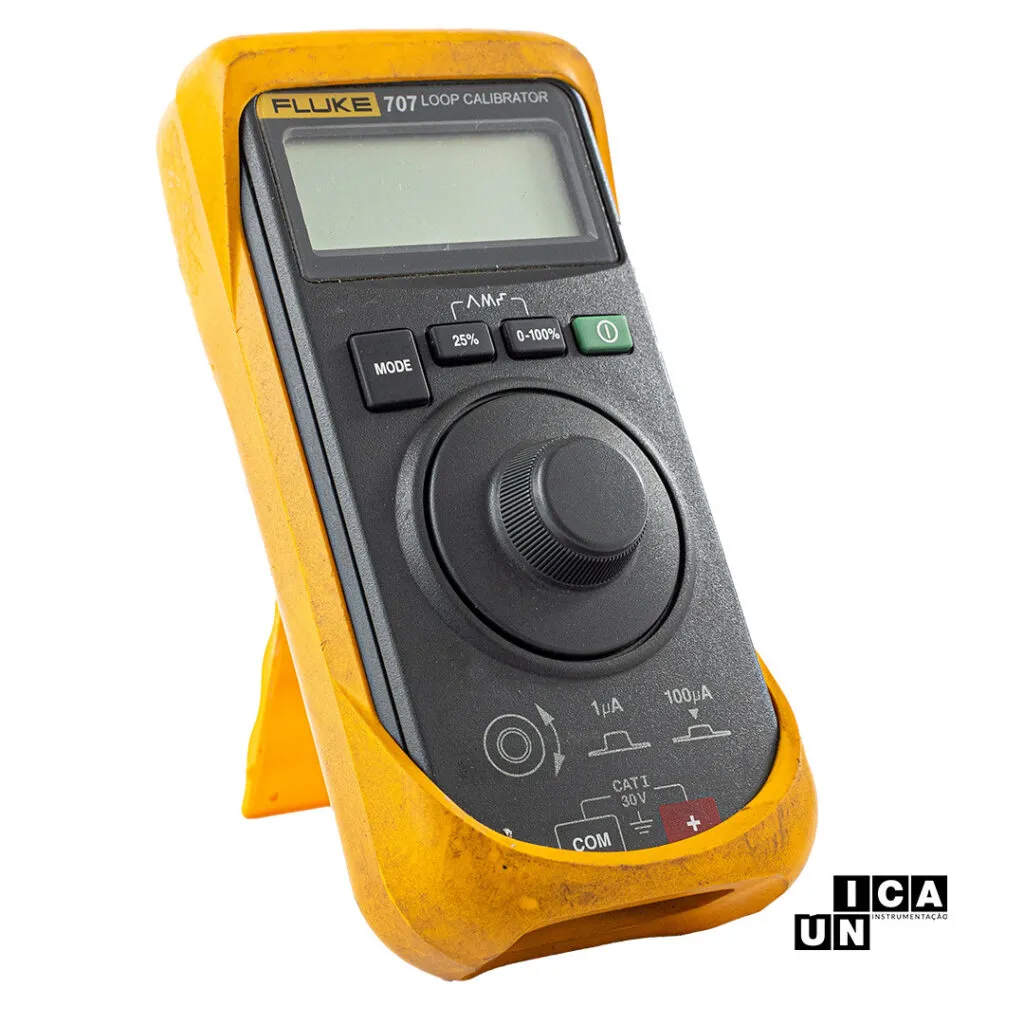

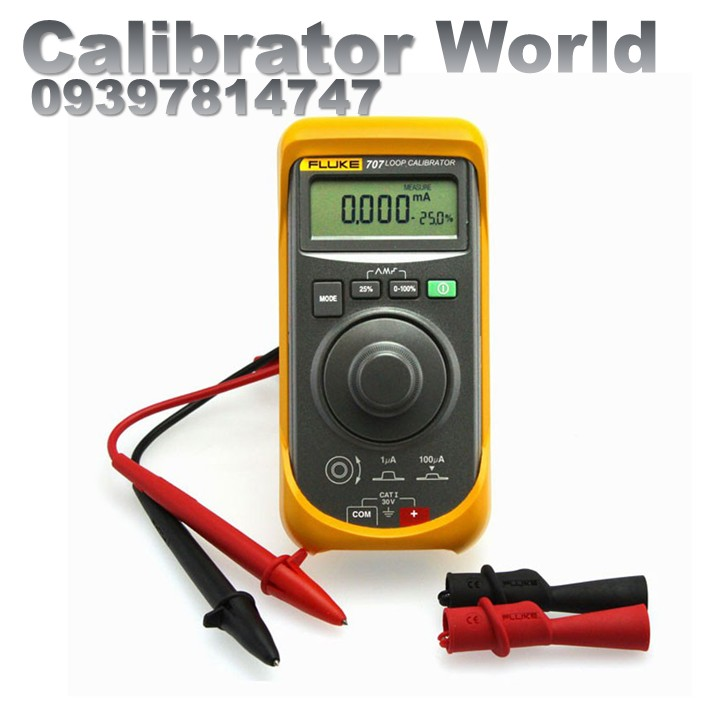

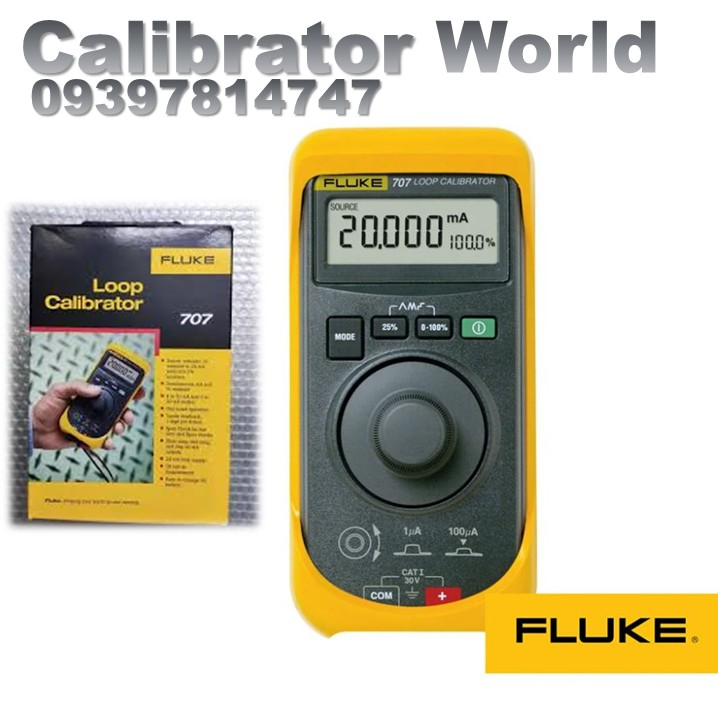

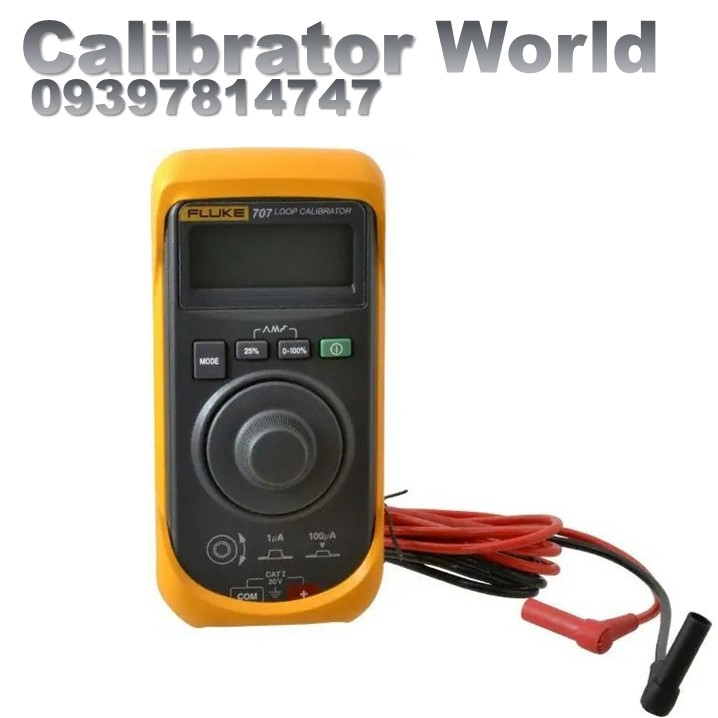

کالیبراتور حلقه Fluke 707

کالیبراتور حلقه  Fluke 707 یک دستگاه کاربردی و خوش طراحی است که می تواند برای کالیبراسیون، تعمیر و نگهداری حلقه های جریان استفاده شود. 707 دارای اندازه گیری جریان (تا 24 میلی آمپر)، منبع یابی جریان و شبیه سازی جریان (هر دو تا 20 میلی آمپر) و همچنین رمپ آهسته، رمپ سریع و رمپ پله است که خروجی های صاف را تضمین می کند. کاربر می تواند خروجی را در مراحل 25% برای تست خطی بودن با استفاده از یک دکمه فشاری ساده تغییر دهد، در حالی که سایر ناوبری را می توان تنها با یک دست از طریق صفحه چرخشی انجام داد.

کالیبراتور حلقه  Fluke 707 یک ابزار جمع و جور منبع یابی و اندازه گیری است. کالیبراتور حلقه‌های جریان 0-20 میلی آمپر یا 4-20 میلی آمپر را آزمایش می‌کند و ولتاژ dc را تا 28 ولت اندازه‌گیری می‌کند. این ابزار CAT I برای محافظت در برابر عوامل گذرا ناشی از منابع ولتاژ بالا و کم انرژی، مانند مدارهای الکترونیکی یا دستگاه کپی، طراحی شده است.

درصد قرائت و خوانش mA به طور همزمان بر روی صفحه نمایش دیجیتال با نور پس زمینه نشان داده می شود. جریان در mA بسیار دقیق است (±0.015٪) و دقیق به 1μA  است. اندازه گیری ولتاژ DC نیز از 0 تا 28 ولت در دسترس است در حالی که بررسی دهانه امکان بررسی سریع صفر و دهانه را فراهم می کند. منبع تغذیه مستقل 24 ولت به این معنی است که به یک مولتی متر دیجیتال جداگانه نیاز نیست در حالی که Fluke 707 همچنین می تواند برای بازرسی ارتباط دهنده های HART استفاده شود.

ویژگی ها:

• دقت mA 0.02٪ برای بررسی سریع و آسان خطی بودن
• صرفه جویی در زمان نسبت به کنترل های نوع دستگیره سنتی
• “Span Check” برای تایید سریع صفر و دهانه
• سطح شیب دار آهسته، رمپ سریع و پله قابل انتخاب برای ارائه خروجی های صاف برای چرخاندن شیر و تست های عملکردی حلقه
• منبع تغذیه حلقه داخلی 24 ولت، بنابراین می توانید فرستنده را به طور همزمان بدون حمل DMM روشن کنید و بخوانید
• تک باطری 9 ولت که به راحتی تعویض می شود.
• حالت های راه اندازی پیش فرض 0 – 20 میلی آمپر یا 4 تا 20 میلی آمپر
• تعویض آسان باتری بدون باز کردن قاب
• اندازه گیری 0-28 ولت DC برای بررسی ولتاژ حلقه
• خروجی های پله یا رمپ قابل انتخاب

محیط های کاربردی

• کالیبراسیون ابزار دقیق
• تعمیر و نگهداری ابزار دقیق
• پتروشیمی
• نفت و گاز
• دارویی
• آب و فاضلاب
• غذا و نوشیدنی
• تولید برق

مشخصات Fluke 707

• محدوده اندازه گیری جریان: 0 تا 24 میلی آمپر
• وضوح: 0.001 میلی آمپر
• دقت: 0.015٪ Rdg + 2 LSD
• محدوده منبع جریان: 0 تا 20 میلی آمپر یا 4 تا 20 میلی آمپر
• دقت: 0.015٪ Rdg + 2 LSD
• قابلیت درایو: 1200 Ω. 950 Ω در 20 میلی آمپر در حالت HART
• محدوده شبیه سازی جریان: 0 تا 20 میلی آمپر یا 4 تا 20 میلی آمپر
• دقت: 0.015٪ Rdg + 2 LSD
• خروجی. ولتاژ مورد نیاز حلقه: 12-30 ولت
• توان حلقه هنگام اندازه گیری میلی آمپر، 24 ولت
• محدوده اندازه گیری ولتاژ: 0 تا 28 ولت DC
• وضوح: 1 میلی ولت
• دقت: 0.015٪ Rdg + 2 LSD
• دمای عملیاتی -10 تا 55 درجه سانتیگراد
• رطوبت (بدون تراکم) 0 تا 90 درصد (0 تا 35 درجه سانتیگراد)؛ 0 تا 70 درصد (35 تا 55 درجه سانتی گراد)
• ضریب دما 10- تا 18 درجه سانتیگراد، 28 تا 55 درجه سانتیگراد، 005/0 ± درصد محدوده در درجه سانتیگراد
• حداکثر ولتاژ 30 ولت (مدار محافظ برای 230 ولت)
• اندازه 152 x 70 x 41 میلی متر
• وزن 224 گرم (340 گرم با احتساب جلد)
• باتری یک باتری 9 ولت قلیایی
