آمپلی‌فایر Fluke 5220A

جهت استعلام قیمت تماس بگیریددرخواست قیمت و مشاوره

 pressure gauge Fluke 5220A

توضیحات

آمپلی‌فایر  Fluke 5220A

آمپلی‌فایر  Fluke 5220A از مدل 5220A یک تقویت‌کننده ترانس رسانایی است که برای کار به عنوان یک واحد مستقل یا توسعه‌دهنده کالیبراتور سری Fluke مدل 5100 طراحی شده است. از نظر عملکردی این ابزار به عنوان یک منبع جریان ac/dc دقیق برای کالیبره کردن شنت‌های جریان و یا کنتورهای جریان عمل می‌کند.

همانطور که از نام آن(تقویت کننده ترانس رسانایی) پیداست، سطح جریان خروجی تابعی از یک ولتاژ کنترل ورودی است. نسبت ورودیی یا خروجی 1:1 تعیین می‌شود به طوری که یک ولتاژ ورودی در محدوده 20- تا 20+ ولت جریان خروجی متناسبی بین 20- تا 20+ تولید می کند. بسته به نیاز خروجی، ولتاژ ورودی ممکن است dc یا ac باشد. پهنای باند برای عملیات ac dc تا 5 کیلوهرتز است.

کنترل آمپلی‌فایر fluke 5220A چگونه است؟

کنترل آمپلی‌فایر 5220A را می‌توان به صورت محلی با استفاده از کنترل‌های پنل جلویی یا از راه دور با استفاده از کالیبراتور سری 5100 انجام داد. (5100 باید به رابط مدل Y5000 مجهز باشد.) انتخاب حالت کنترل با استفاده از دو کلید دکمه فشاری پنل جلویی، INPUT و LOCAL انجام می‌شود. سوئیچ INPUT امکان انتخاب اتصالات ورودی ولتاژ کنترل جلو یا عقب را فراهم می‌کند. سوئیچ LOCAL برای فراخوانی 5220A از راه دور به محلی استفاده می‌شود.

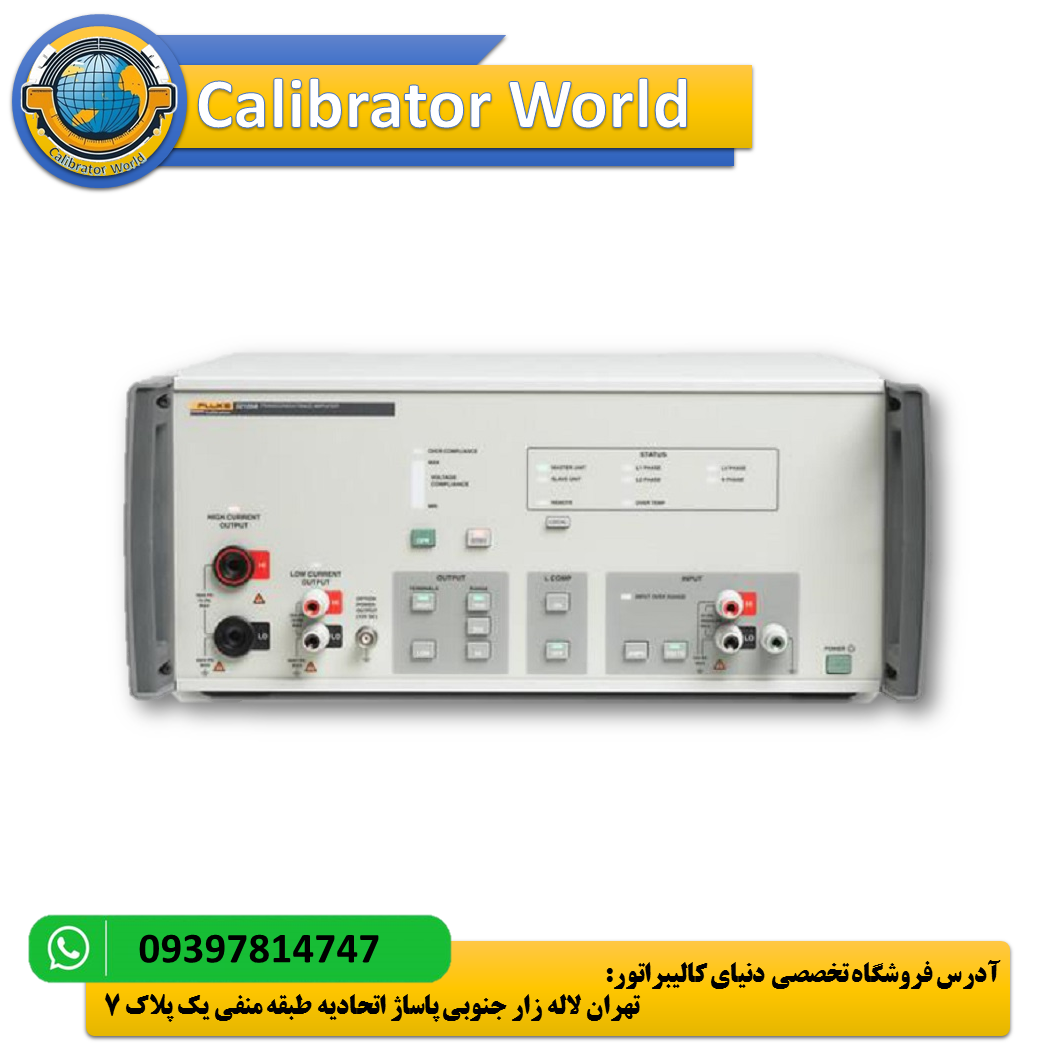

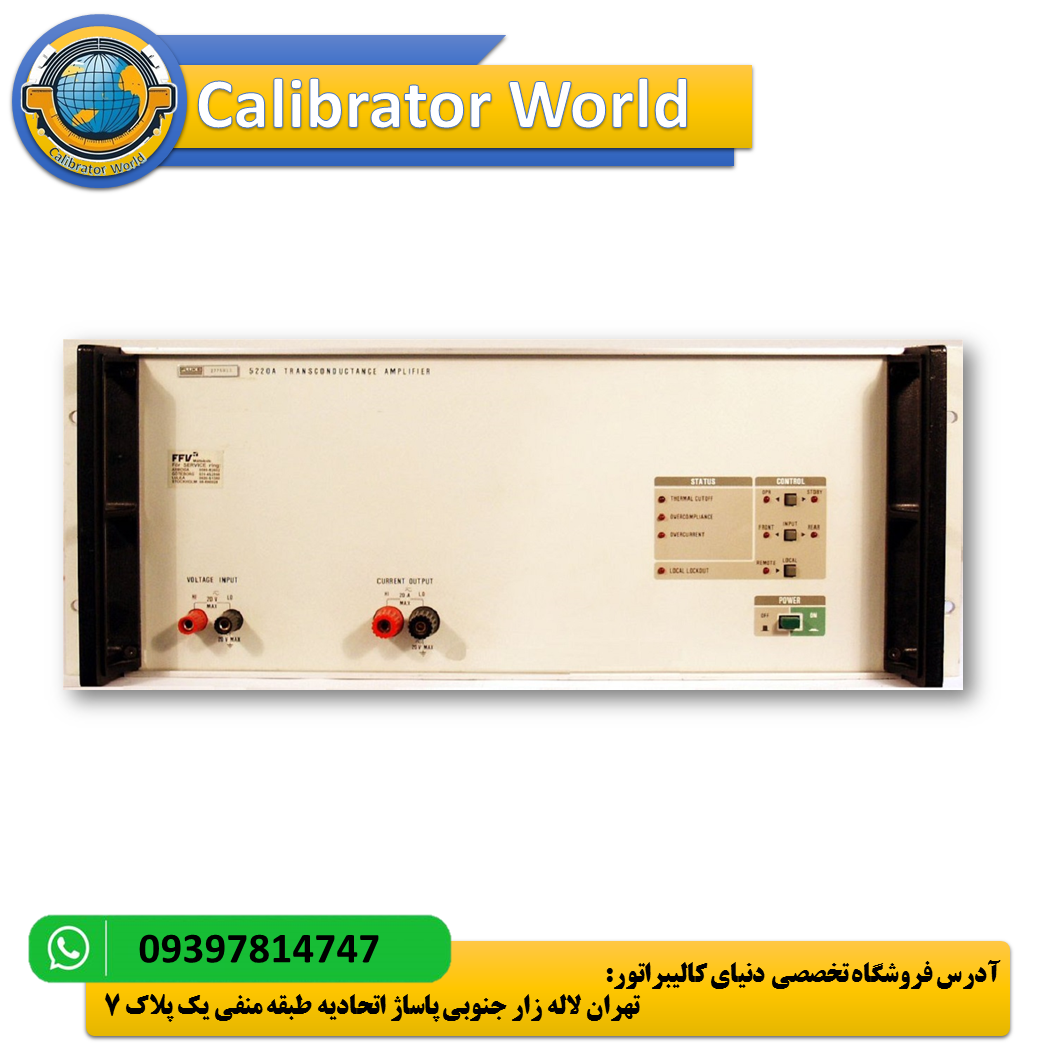

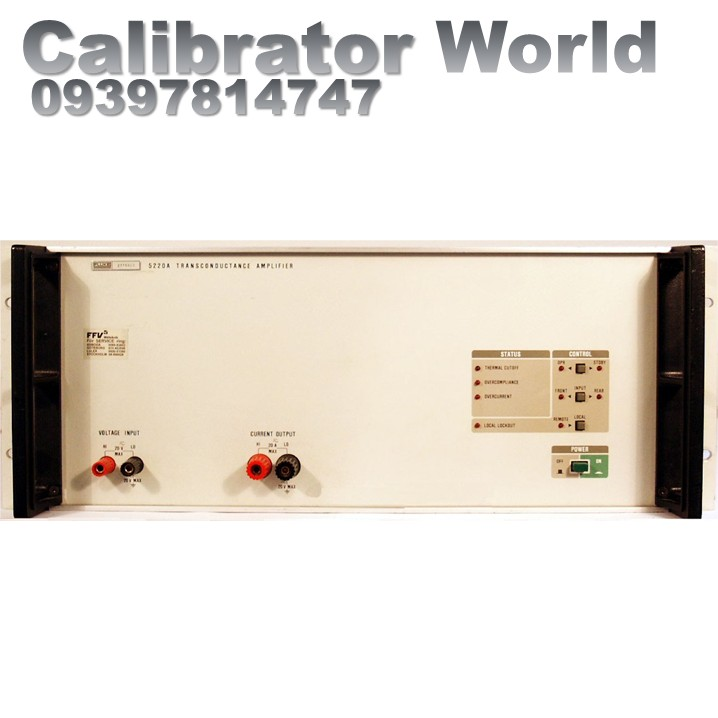

یک سری نشانگر پنل جلویی برای نمایش بصری وضعیت کنترل و عملکرد 5220A استفاده می‌شود. نشانگرهای کنترلی شامل OPER (عملکرد)، STDBY (آماده به کار)، ورودی جلو، ورودی عقب، REMOTE و LOCAL LOCKOUT هستند. ترکیبی از LED های روشن وضعیت فعلی حالت کنترل را نشان می‌دهد. نشانگرهای وضعیت عبارتند از CUT-OFF حرارتی، OVER COMPLIANCE و OVER CURRENT. هنگامی که هر یک از این نشانگرها روشن می‌شود، یک وضعیت اضافه بار تشخیص داده شده است که باعث می‌شود آمپلی‌فایر 5220A به حالت آماده به کار تبدیل شود. همه نشانگرها بدون توجه به حالت کنترل انتخابی، محلی یا از راه دور فعال هستند.

اتصالات در آمپلی‌فایر fluke 5220A

اتصالات خروجی جریان در هر دو پنل جلو و عقب ارائه می‌شود. با این حال، تنها یک مجموعه از پایانه‌ها فعال است. انتخاب مجموعه مورد نظر به صورت داخلی انجام می‌شود و بنابراین یک تابع عملگر در نظر گرفته نمی‌شود. نه عملکرد محلی و نه از راه دور تحت تأثیر انتخاب خروجی جلو یا عقب قرار نمی‌گیرد.

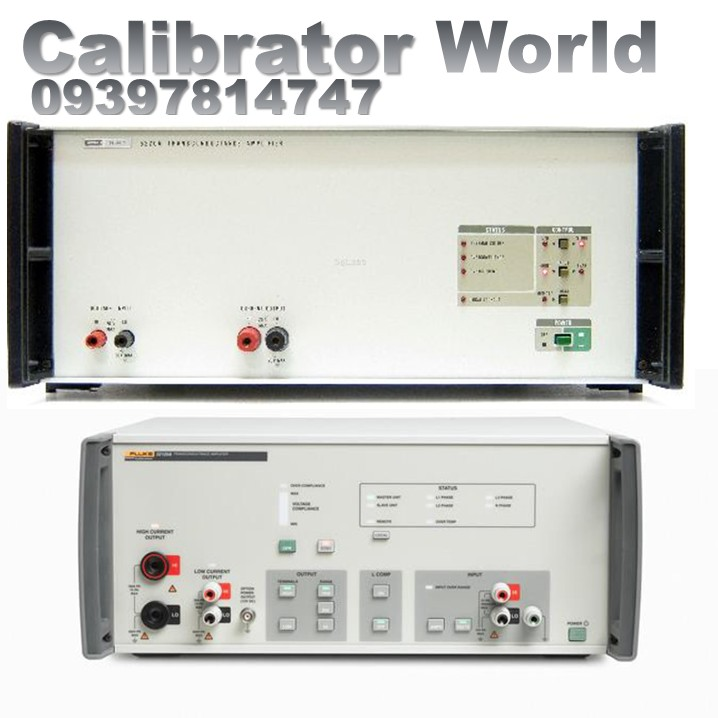

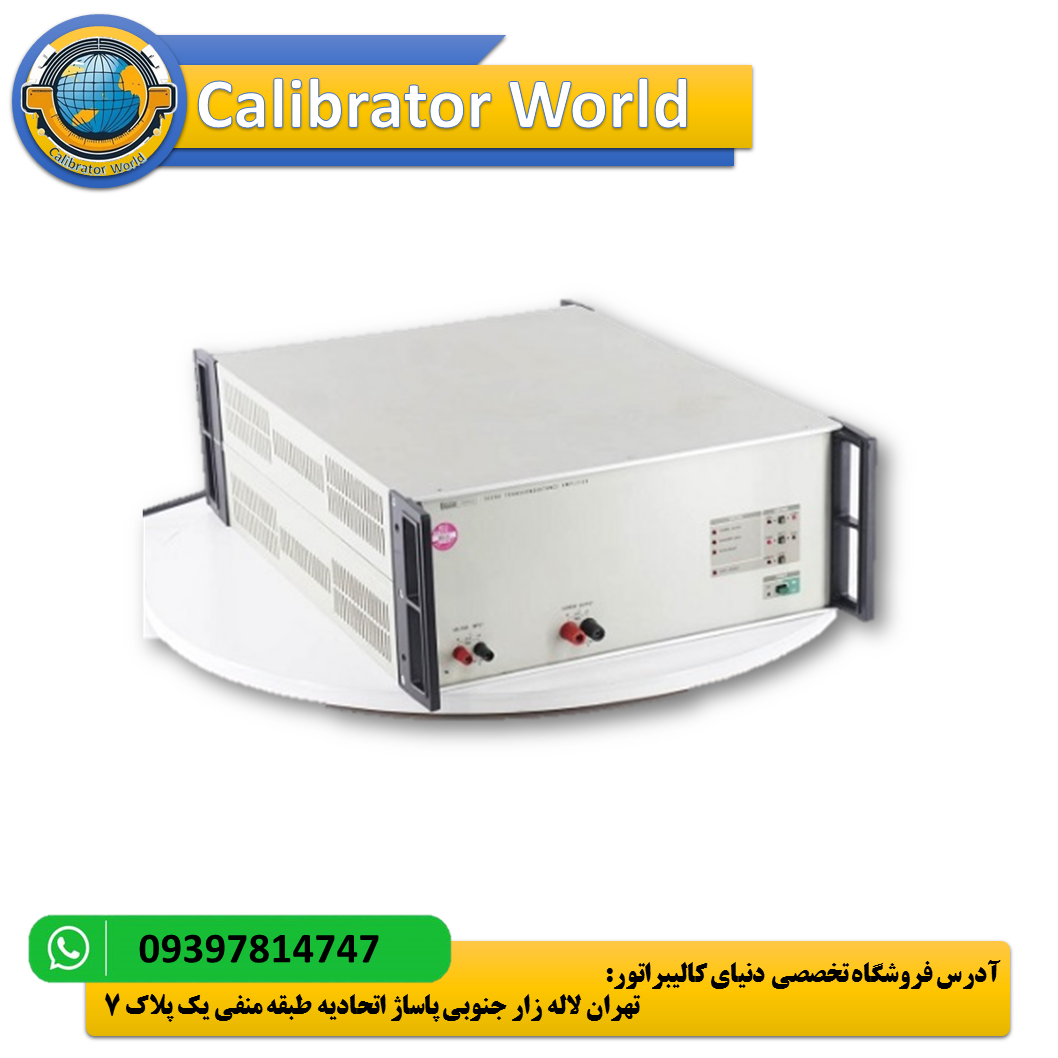

گردش هوای اجباری در آمپلی‌فایر 5220A گنجانده شده است تا از خنک شدن کافی مرحله خروجی فعلی اطمینان حاصل شود. هوا از طریق یک فیلتر پنل پشتی به داخل کشیده می‌شود، از روی هیت سینک مرحله خروجی عبور می‌کند و از طریق پانل‌های جانبی دستگاه تخلیه می‌شود.

5220A برای کار از ولتاژهای خط ac در محدوده 90 ولت ac تا 264 ولت ac، 50 تا 60 هرتز طراحی شده است. یکی از هشت ولتاژ خاص (100، 110، 115، 120، 200، 220، 230، 240 ولت ac +10 %) را می‌توان برای اطمینان از سازگاری با ولتاژ خط محلی انتخاب کرد. سوئیچ‌های انتخاب داخل آمپلی‌فایر 5220A هستند.

مشخصات فنی

چرخه کالیبراسیون



تمام مشخصات برای یک دوره 180 روزه در دمای عملیاتی 20 درجه سانتی‌گراد تا 30 درجه سانتی‌گراد و رطوبت نسبی 70 درصد یا کمتر معتبر است.

مشخصات فنی پایه ای

ترانس رسانایی 1 زیمن (1 آمپر بر ولت)
محدوده خروجی 0 A تا 20 A dc یا rms ac (28.3 A پیک)
ولتاژ انطباق ³±4 V dc یا 3 Vrms ac (پیک 4.25 V)
دقت DC ± (0.025 % از خروجی +1 میلی آمپر)
دقت AC



± (0.05 درصد خروجی + 1 میلی آمپر) از 30 هرتز تا 1 کیلوهرتز و ± (0.05 درصد از

خروجی + 1 میلی آمپر) x f از 1 کیلوهرتز تا 5 کیلوهرتز، که در آن f = فرکانس بر حسب کیلوهرتز.

پایداری کوتاه مدت DC



تغییر خروجی کمتر از ± (0.005 % + 200 میلی آمپر) در 10 دقیقه، با خط، بار و دما ثابت.
پایداری کوتاه مدت AC



تغییر خروجی کمتر از ± (0.01 % + 500 میلی آمپر) در 10 دقیقه، با خط، بار و دما ثابت.
اعوجاج هارمونیک و نویز



± (0.05 درصد خروجی ± 1 میلی آمپر rms) در محدوده فرکانس 30 هرتز تا 1 کیلوهرتز و با پهنای باند نویز 300 کیلوهرتز، ± (0.05 درصد خروجی + 1 میلی آمپر) x f از 1 کیلوهرتز تا 5 کیلوهرتز اندازه‌گیری شده است. = فرکانس بر حسب کیلوهرتز
ضریب دمایی



± (0.0025 درصد خروجی + 100 میلی آمپر) در درجه سانتی گراد بالای 30 درجه سانتی گراد یا کمتر از 20 درجه سانتی گراد
بازیابی سریع



پس از تغییر برنامه ریزی شده در جریان یا فرکانس خروجی، خروجی در عرض 2 ثانیه به 0.01 درصد مقدار نهایی می رسد. (10 میلی ثانیه برای 5220A به تنهایی).
سازگاری الکترومغناطیسی



این ابزار برای کار در محیط های آزمایشگاهی استاندارد که در محیط الکترومغناطیسی به شدت کنترل می شود طراحی شده است. اگر در مناطقی با میدان های RF > 0.4 V/m استفاده شود، ممکن است خطاهایی در اندازه گیری وجود داشته باشد.

عمومی

قابلیت بارگذاری



تمام بارهای مقاومتی و خازنی مطابق با قابلیت جریان و ولتاژ انطباق را هدایت می کند. برای بارهای القایی بیشتر از 1 میلی‌اچ و کمتر از حداکثر بارهای القایی، جریان خروجی به 16 Arms (پیک 22.6 آمپر) محدود می‌شود.
حداکثر ولتاژ جداسازی ± 20 ولت dc یا 20 ولت acrms
محدوده دما عملکرد: 0 تا 50 درجه سانتی گراد

ذخیره سازی:20+ تا 56 درجه سانتی گراد



رطوبت نسبی



50٪ تا 50 درجه سانتیگراد، 75٪ تا 40 درجه سانتیگراد، 95٪ تا 25 درجه سانتیگراد
ارتفاع



عملکرد: 0 فوت تا 10000 فوت

غیر عامل: 0 فوت تا 40000 فوت

لرزش حداکثر 2 گرم، 5 هرتز تا 55 هرتز به مدت 15 دقیقه
شوکه شدن

نیازمندی های قدرت



حداکثر 15 گرم، نیم موج سینوسی

100، 110، 115، 120، 200، 220، 230 یا 240 ولت ac ± 10٪، قابل انتخاب سوئیچ، 50 هرتز تا 60 هرتز، 300 وات

وزن 27 کیلوگرم (50 پوند)
ابعاد



17.8 سانتی‌متر ارتفاع x 43.2 سانتی‌متر W x 55.9 سانتی‌متر D (7 در ارتفاع 17 در W x 22 در D)
کلاس ایمنی حفاظتی سطح یک صرفاً مربوط به عایق یا خواص زمینی است که در آن تعریف شده در IEC 348.



دانلود  fluke 5220A  datasheet and manual

توضیحات تکمیلی

سازنده

fluke

سری

700 مدل P27

محدوده

0 تا 300.00 psi؛ 0 تا 2000.0 کیلو پاسکال؛ 0 تا 20000 بار

عدم قطعیت مرجع (3 ± 23 درجه سانتیگراد)

0.025٪

مجموع عدم قطعیت 1 سال

0.050٪

قابلیت جبران دمای داخلی

دارای قابلیت جبران دمای داخلی از 0º C تا 50º C برای عملکرد با دقت کامل

گواهی کالیبراسیون

شامل گواهی کالیبراسیون قابل ردیابی NIST

ماژول

ماژول را می توان به صورت محلی با استفاده از کیت کالیبراسیون فشار Fluke 700PCK، رایانه شخصی و منبع فشار دقیق کالیبره کرد.

وزن

1 پوند

تاییدیه

تایید شده توسط CSA: I.S. کلاس I، بخش 1، گروه های A-D T4، تا = 0 درجه سانتی گراد تا 50 درجه سانتی گراد

مواد

پلی کربنات (PC)
