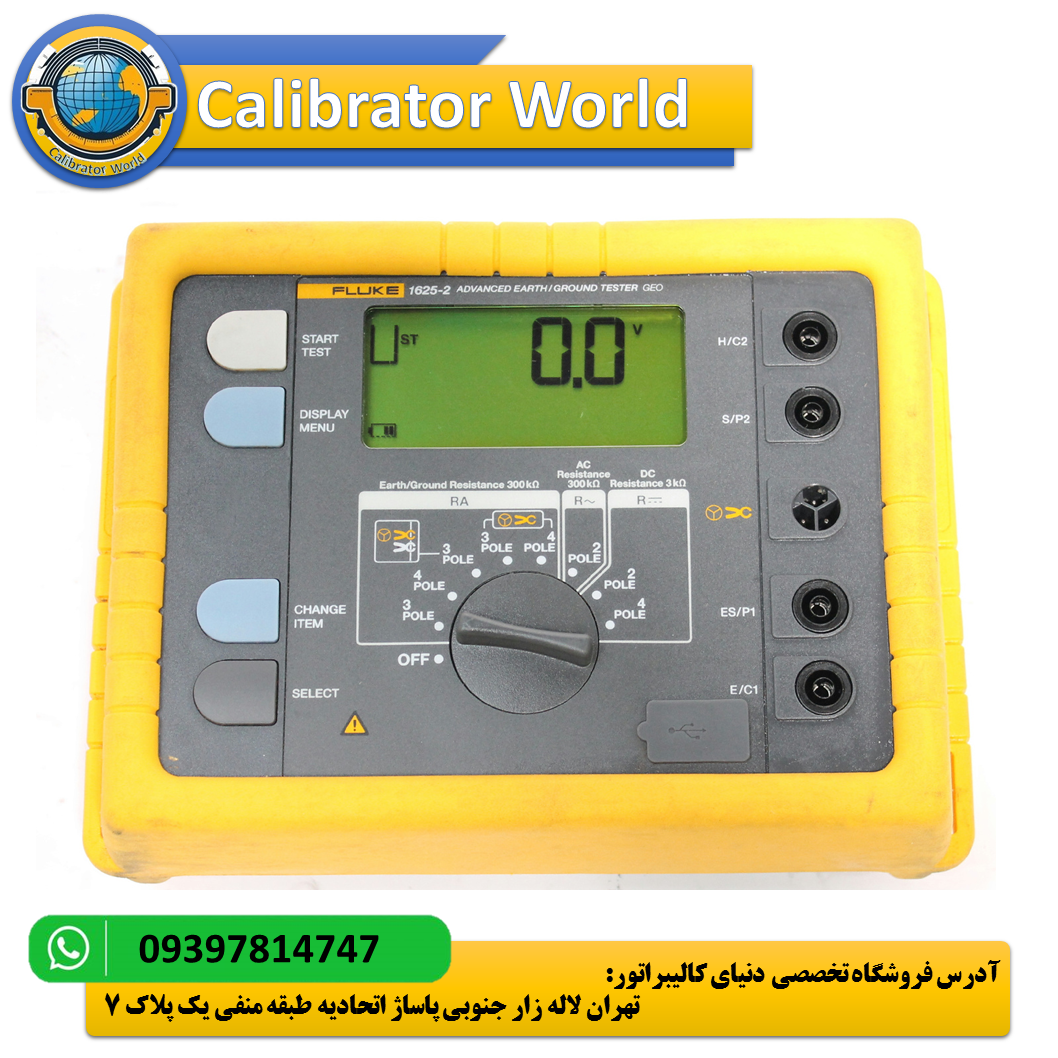

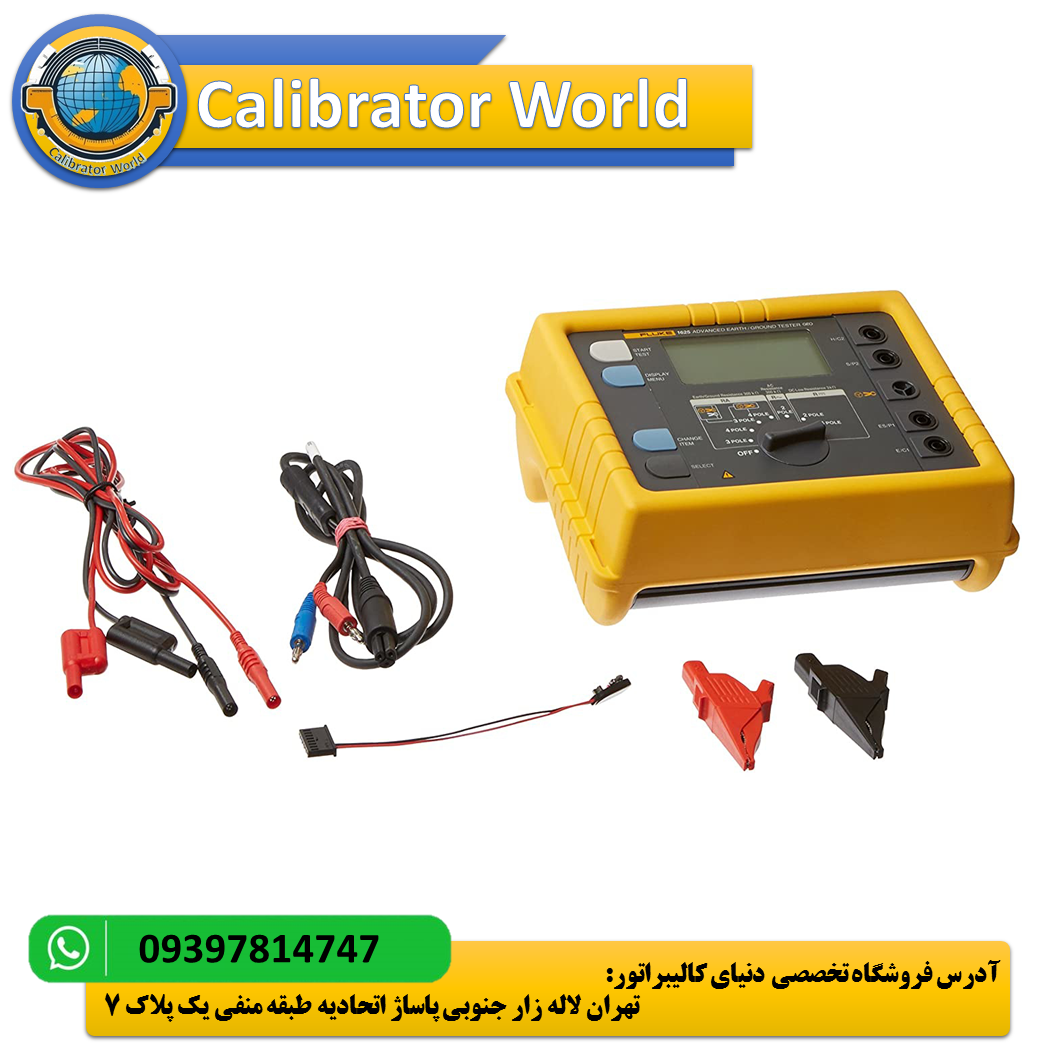

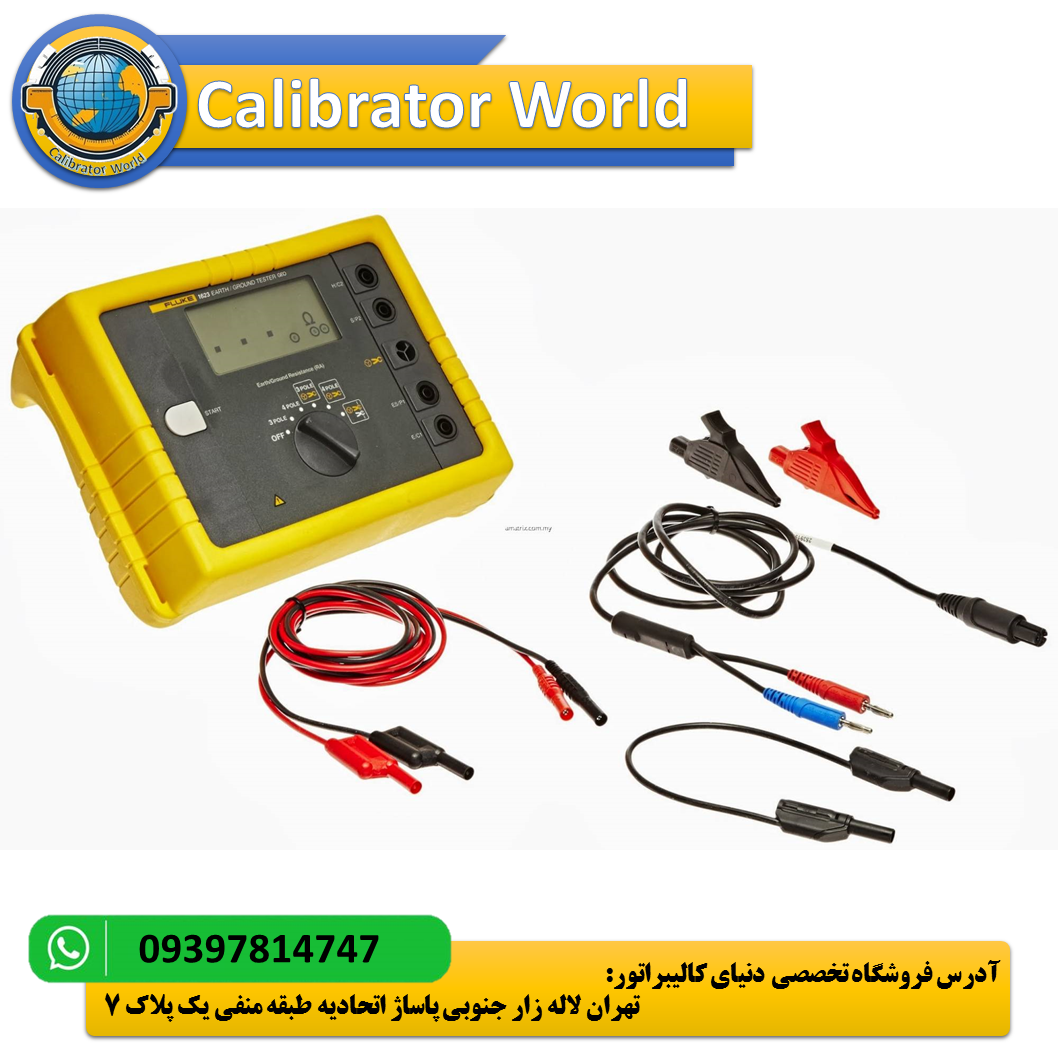

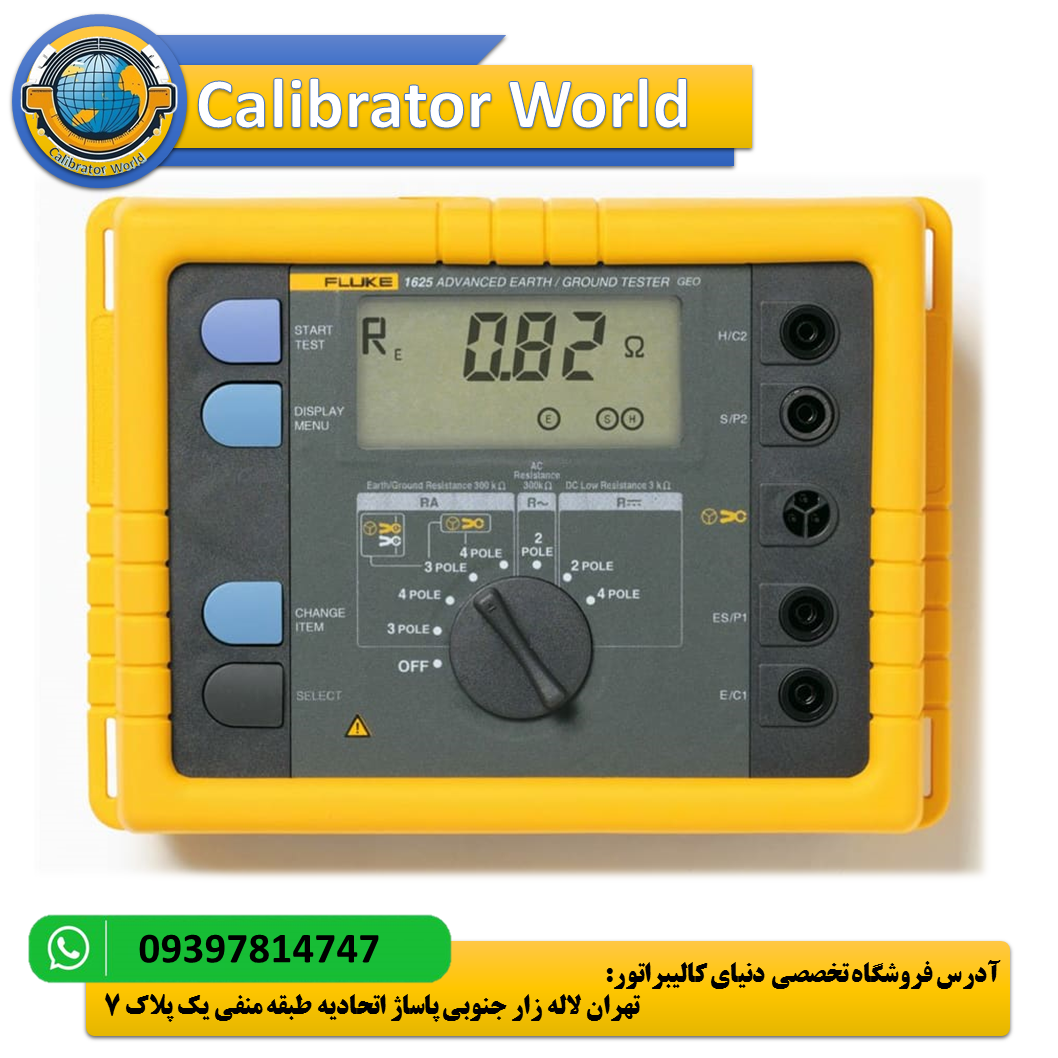

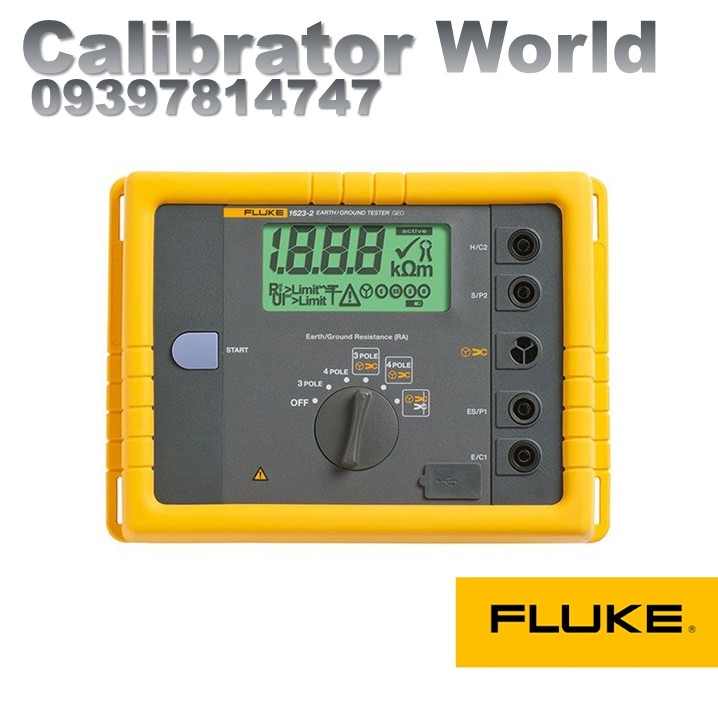

تستر ارت زمین Fluke 1625

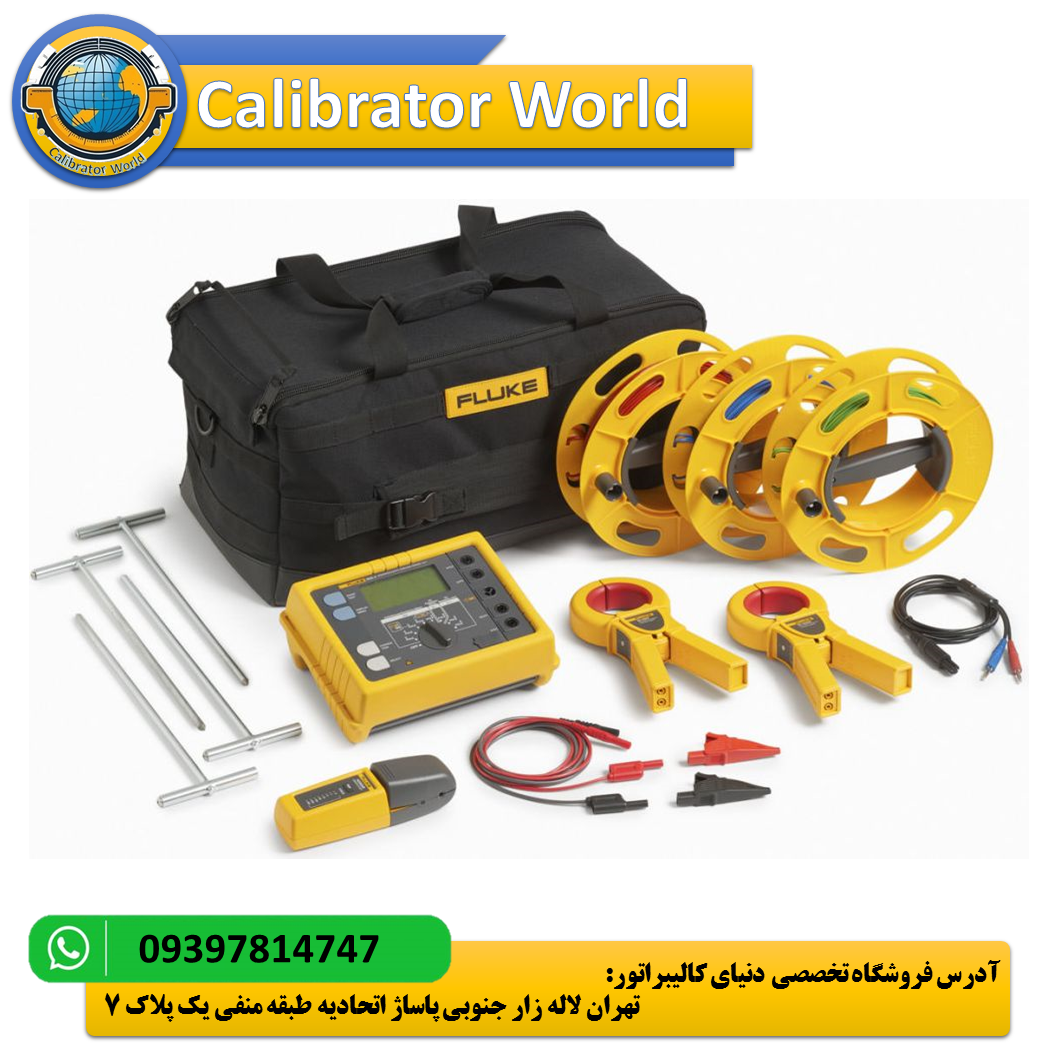

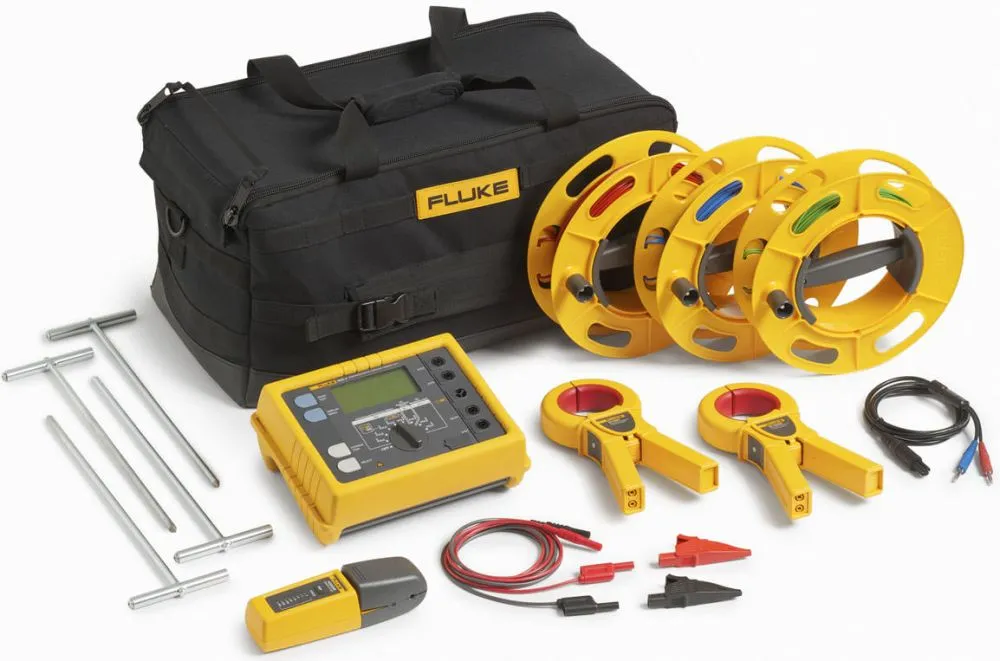

تستر زمین Fluke 1625 آزمایش‌های زمینی ساده‌تر و سریعتر از همیشه را ارائه می‌دهد. با حافظه داخلی تا 1500 رکورد، قابل دسترسی از طریق پورت USB برای انتقال سریع داده ها و مشاهده نتایج. تستر زمین همچنین لوازم جانبی کلاس جهانی را در اختیار شما قرار می دهد که خستگی را از آزمایش زمین خارج می کند. قرقره های سیم جدید تا 50% سرعت راه اندازی و خراب شدن زمان را افزایش می دهند. میله های سنگین را می توان در خاک خشک و سخت چکش کرد. و سیم های رنگی جدید راه اندازی را ساده می کنند و به حذف اشتباهات کمک می کنند.
محصول Fluke 1625
تستر زمینی Fluke 1625 نه تنها مقاومت زمین را با استفاده از “تست افت پتانسیل” کلاسیک اندازه گیری می کند، بلکه آزمایش های صرفه جویی در زمان را با استفاده از روش های “انتخابی” و “بدون پایه” امکان پذیر می کند. آزمایش «انتخابی» نیازی به جدا شدن الکترود تحت آزمایش در طول اندازه‌گیری ندارد، بنابراین ایمنی را افزایش می‌دهد. روش ساده “بدون پایه” به سرعت اتصالات زمین را با استفاده از دو ترانسفورماتور جریان (پروب) که در اطراف هادی زمین تحت آزمایش بسته شده اند، بررسی می کند. Fluke 1625 یک تستر زمین متمایز است که می تواند هر چهار نوع اندازه گیری زمین ارت را انجام دهد.
به طور خاص، تستر 1625 قادر است مقاومت های حلقه زمین را تنها با استفاده از گیره ها اندازه گیری کند – به نام تست Stakeless. این روش نیازی به استفاده از پایه های زمین یا جدا کردن میله های زمین ندارد. روش های آزمایش این تستر شامل سقوط پتانسیل 3 و 4 قطبی است که آزمایش زمین استاندارد با استفاده از دو پایه زمین است. آزمایش انتخابی بدون جدا کردن میله‌های زمین، یک تکنسین می‌تواند مقاومت زمین را با استفاده از ترکیبی از پایه‌ها و یک گیره اندازه‌گیری کند، و آزمایش بدون گیره که یک راه‌حل ابتکاری است که تنها با استفاده از گیره‌ها، به جای پایه‌های زمین، برای اندازه‌گیری مقاومت حلقه زمین استفاده می‌کند.
شرکت Fluke Corporation
Fluke Corporation پیشرو جهانی در تولید، توزیع و خدمات ابزارهای تست الکترونیکی و نرم افزار است. از زمان تأسیس در سال 1948، Fluke به تعریف و رشد یک بازار فناوری منحصربه‌فرد کمک کرده است و قابلیت‌های آزمایش و عیب‌یابی را ارائه می‌کند که به وضعیت حیاتی در صنایع تولیدی و خدماتی رسیده است. از نصب، نگهداری و خدمات الکترونیکی صنعتی گرفته تا اندازه‌گیری دقیق و کنترل کیفیت، ابزارهای Fluke به راه‌اندازی و راه‌اندازی تجارت و صنعت در سراسر جهان کمک می‌کنند. تستر زمین Fluke 1625 یک راه حل نوآورانه به نام تست بدون پایه ارائه می دهد تا تست مقاومت حلقه زمین شما را سریعتر و آسان تر کند. نیازی به گیره زمین جداگانه نیست.
Fluke 1625 دارای ویژگی های زیر است:

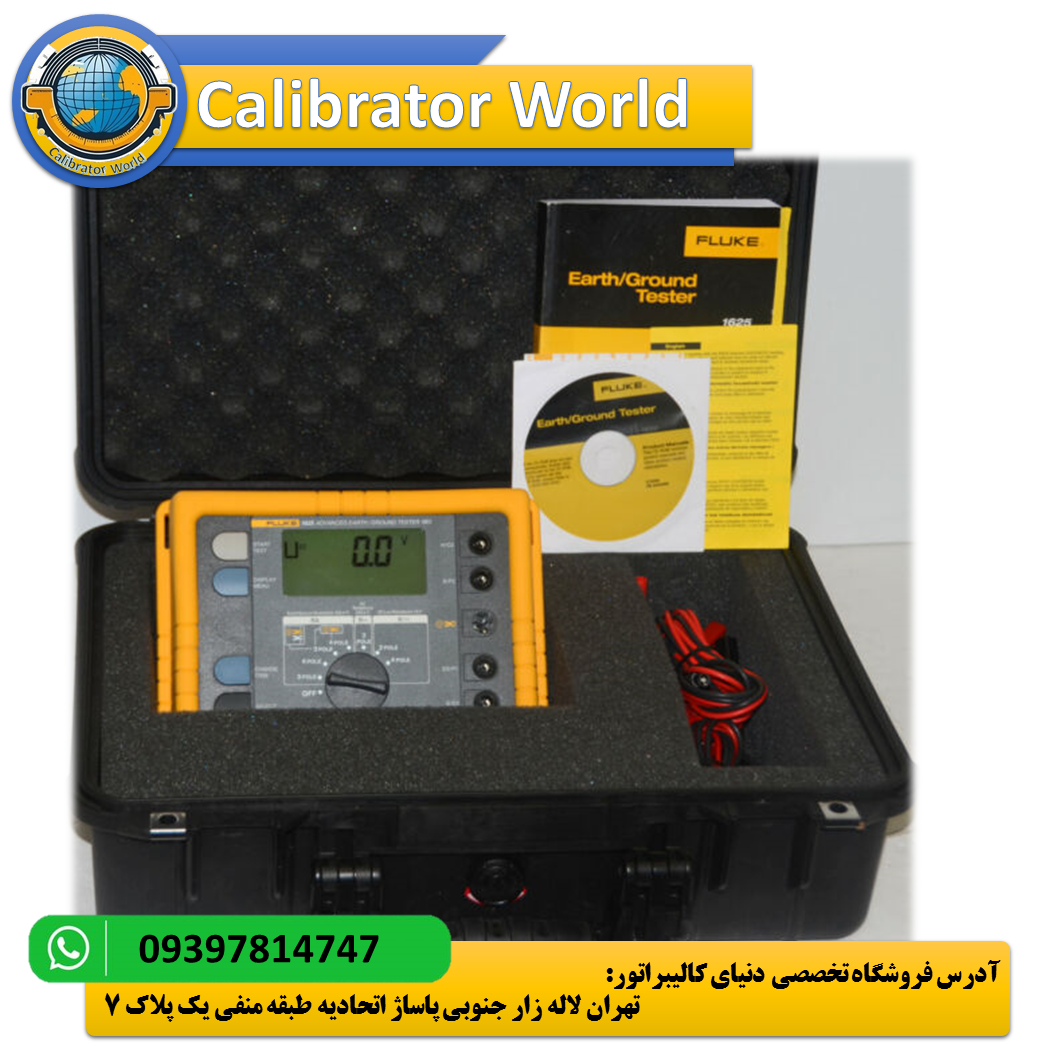

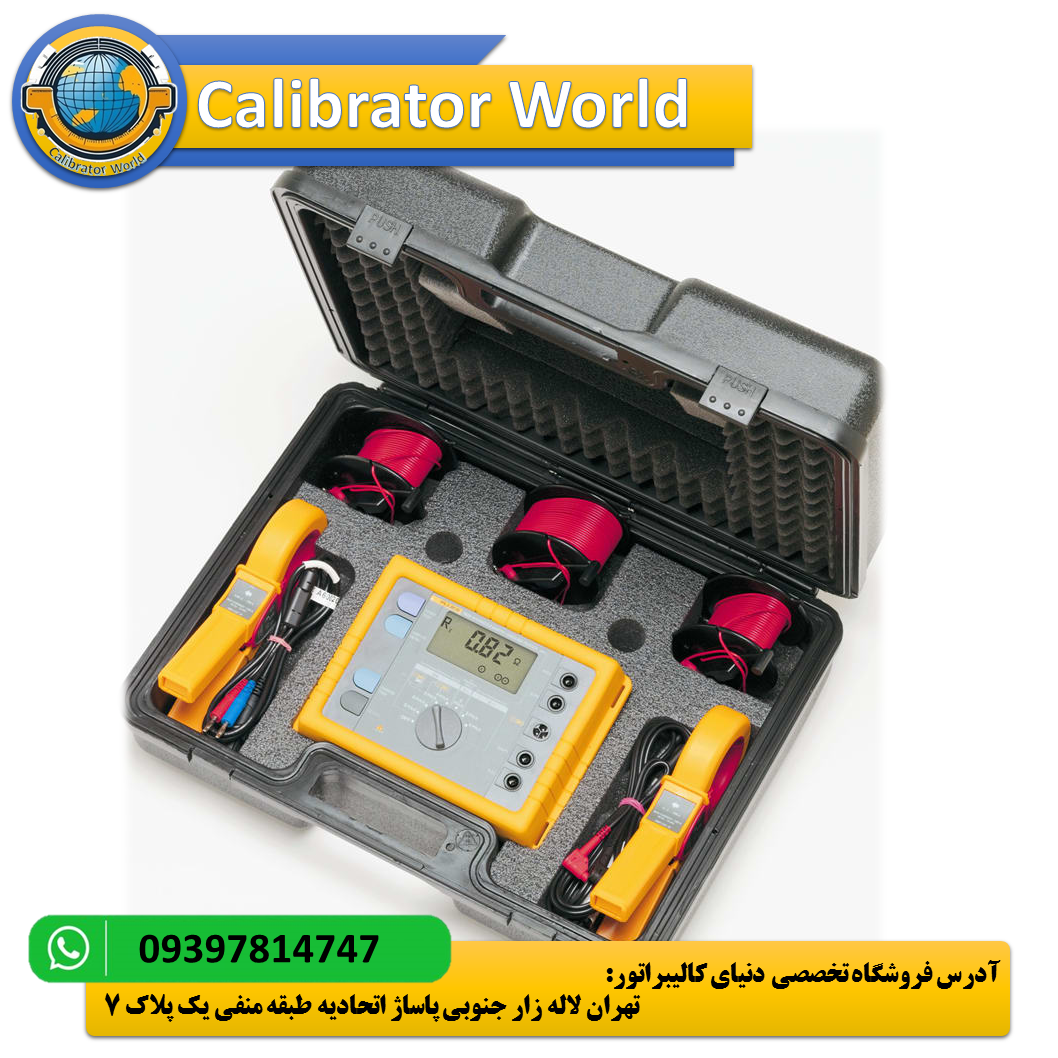

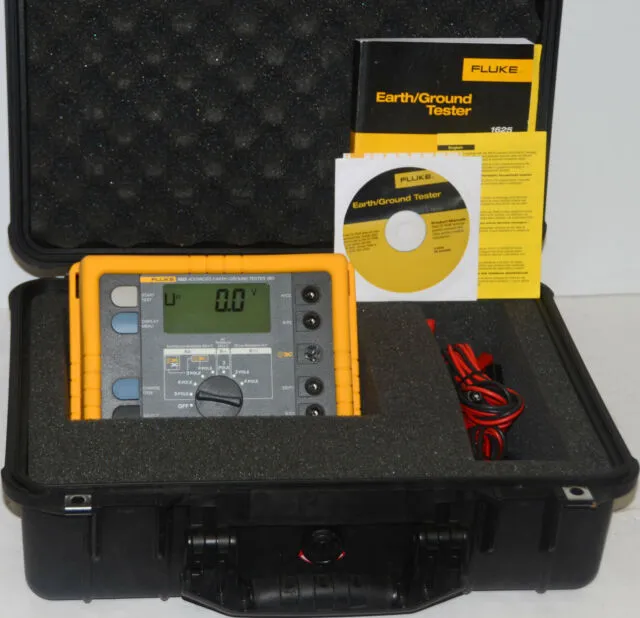

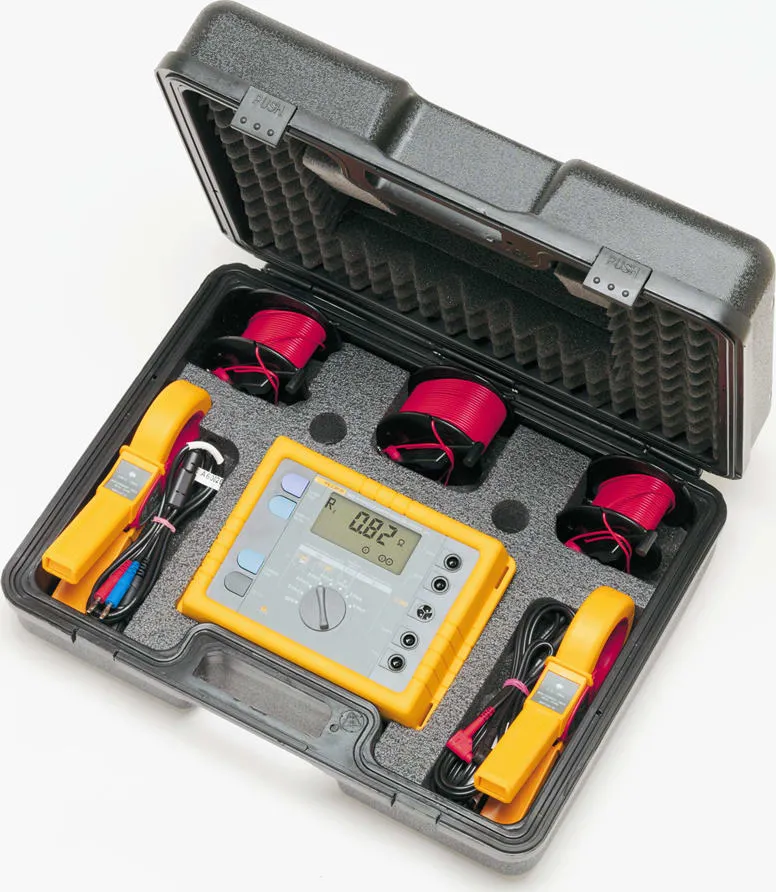

ریزش پتانسیل 3 و 4 قطبی، آزمایش حلقه مقاومت زمین، آزمایش مقاومت خاک 4 قطبی، آزمایش میله زمین انتخابی با استفاده از 1 گیره، و آزمایش میله زمین بدون پایه با استفاده از 2 گیره. 1625 دارای کنترل فرکانس خودکار (AFC) است که تداخل موجود را شناسایی می کند و فرکانس اندازه گیری را برای به حداقل رساندن اثر آن انتخاب می کند و مقدار زمین دقیق تری را ارائه می دهد. 1625 امپدانس زمین را با فرکانس 55 هرتز محاسبه می کند تا مقاومت زمین را با دقت بیشتری منعکس کند که یک زمین خطا به زمین می بیند، همچنین دارای محدودیت های قابل تنظیم برای آزمایش سریعتر است. کیت تستر شامل یک کیف حمل ناهموار است، دارای استاندارد IP56 برای استفاده در فضای باز است و در هر بسته یک مجموعه فروخته می شود.
Fluke 1625 یک تستر زمین منحصر به فرد است که می تواند هر چهار نوع اندازه گیری زمین زمین را انجام دهد:
- سقوط پتانسیل 3 و 4 قطبی (با استفاده از سهام)
- آزمایش مقاومت خاک 4 قطبی (با استفاده از پایه ها)
- تست انتخابی (با استفاده از 1 گیره و پایه)
- تست بدون زنگ (فقط با استفاده از 2 گیره)
استفاده آسان، برای هر تست، تست‌کننده‌ها به شما اطلاع می‌دهند که کدام پایه‌ها یا گیره‌ها باید وصل شوند و کلید چرخشی بزرگ را می‌توان حتی با دستکش استفاده کرد.
تفاوت Fluke 1625

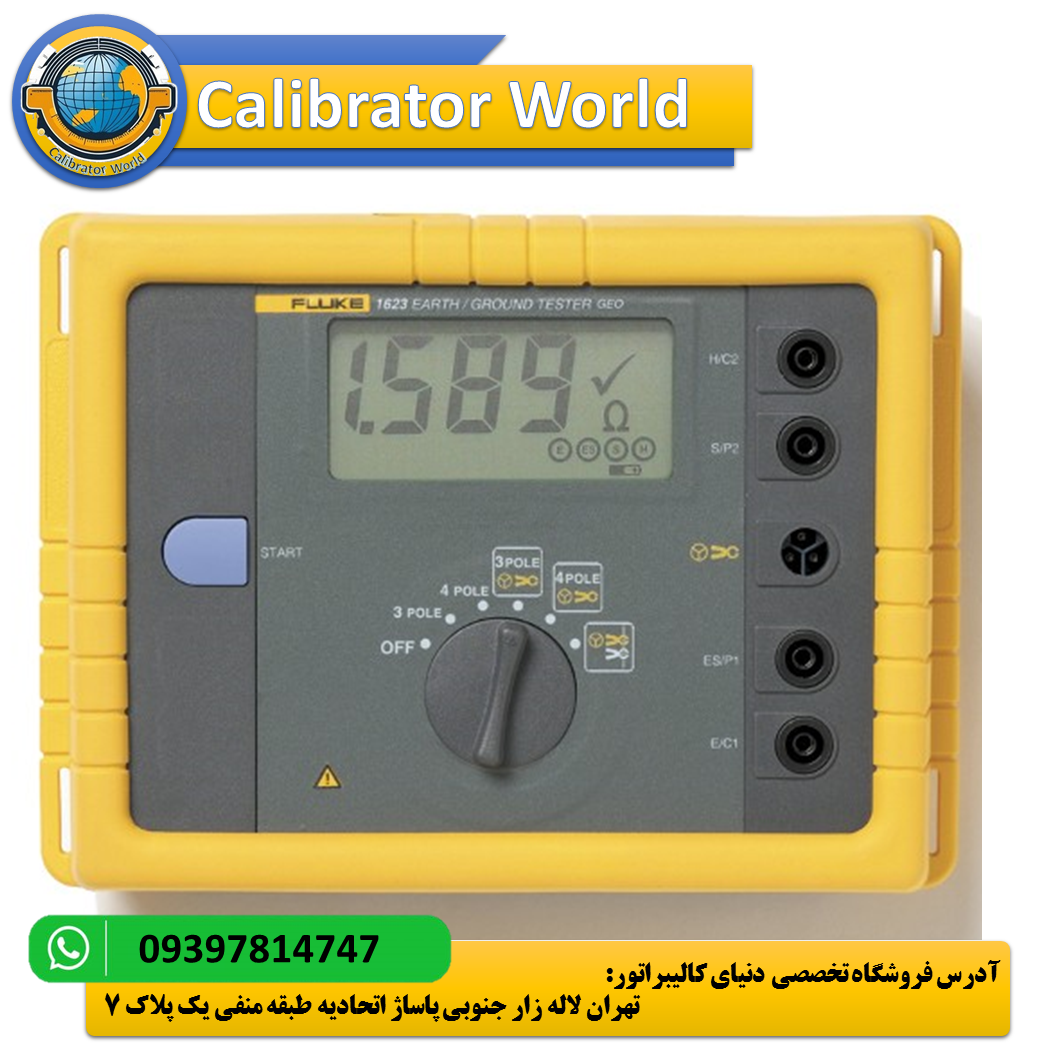

Fluke 1625 از جهات مختلفی با محصول مدل Fluke 1623 متفاوت است. 1623 کنترل فرکانس خودکار (AFC) را ارائه می دهد که به شناسایی تداخل موجود کمک می کند و فرکانس اندازه گیری را برای به حداقل رساندن اثر آن انتخاب می کند.
R* اندازه‌گیری امپدانس زمین را با فرکانس 55 هرتز محاسبه می‌کند تا مقاومت زمین را با دقت بیشتری منعکس کند که یک زمین خطا به زمین می‌بیند. در حالی که محدودیت های قابل تنظیم را برای آزمایش سریعتر ارائه می دهد.
- تست بدون ذره
Fluke 1625 قادر است مقاومت حلقه زمین را تنها با استفاده از گیره اندازه گیری کند. با این روش تست دو گیره در اطراف میله ارت قرار می گیرد و هر کدام به تستر متصل می شوند. به هیچ وجه از پایه های زمینی استفاده نمی شود. یک ولتاژ مشخص و ثابت توسط گیره القا می شود و جریان با استفاده از گیره دوم اندازه گیری می شود. سپس Fluke 1625 به طور خودکار مقاومت میله زمین را تعیین می کند.
با آزمایش بدون پایه، میله زمین ارت نیازی به جدا شدن ندارد – سیستم زمین متصل شده در طول آزمایش دست نخورده باقی می ماند. صرف زمان برای قرار دادن و اتصال پایه‌ها برای هر میله زمین روی سیستم شما گذشته است که صرفه‌جویی عمده در زمان صورت
گرفته است. همچنین می‌توانید آزمایش‌های زمین را در مکان‌هایی که قبلاً در نظر نگرفته‌اید انجام دهید: داخل ساختمان‌ها، دکل‌های برق یا هر جایی که به خاک دسترسی ندارید.
ویژگی های کلیدی
- عملکرد کنترل فرکانس خودکار – تداخل موجود را شناسایی می کند و یک فرکانس اندازه گیری قابل اجرا را برای به حداقل رساندن اثرات آن انتخاب می کند.
- اندازه گیری R* – امپدانس زمین را با فرکانس 55 هرتز محاسبه می کند تا به طور دقیق مقاومت زمین را که یک زمین خطا به زمین ببیند منعکس کند.
- محدودیت های قابل تنظیم – با تنظیم پارامترهای خود سرعت تست های خود را افزایش دهید
- تست حلقه مقاومت زمین بالقوه سقوط 3 و 4 قطبی
- آزمایش مقاومت خاک 4 قطبی
- آزمایش زمین انتخابی با استفاده از 1 گیره
- تست میله زمین بدون زنگ با استفاده از 2 گیره
- دارای امتیاز برای استفاده در فضای باز (IP56)
- ذخیره سازی و انتقال داده USB (حافظه داخلی 1500 رکورد)
مشخصات
-
محدوده دما
- دمای عملیاتی 14 تا 122 درجه فارنهایت (10- تا 50 درجه سانتیگراد)
- دمای ذخیره سازی -22 تا 140 درجه فارنهایت (30- تا 60 درجه سانتی گراد)
- ضریب دما ±1٪ از خواندن / ° C <18 ° C > 28 ° C
- Error Intrinsic: به محدوده دمای مرجع اشاره دارد و یک سال گارانتی دارد
- عملیات: به محدوده دمای عملیاتی اشاره دارد و به مدت یک سال تضمین می شود
- کلاس آب و هوایی C1 (IEC 654-1)، 23 تا 115 درجه فارنهایت (5- تا 45 درجه سانتیگراد)، 5 تا 95٪ RH
- نوع محافظ IP56 برای کیس، IP40 برای درب باتری طبق EN60529
- حفاظت ایمنی با عایق دوگانه و/یا تقویت شده حداکثر 50 ولت به زمین. IEC61010-1: 300 ولت CAT II، درجه آلودگی درجه دو
- EMC (Emission Immunity) IEC61326-1: قابل حمل
- سیستم کیفیت بر اساس DIN ISO 9001 توسعه، طراحی و تولید شده است
- ولتاژ خارجی V خارجی، حداکثر = 24 ولت (dc، ac <400 هرتز)، اندازه گیری برای مقادیر بالاتر مهار شد
- V Ext Rejection > 120 dB (16²⁄3، 50، 60، 400 هرتز)
- اندازه گیری زمان معمولی شش ثانیه
- حداکثر اضافه بار 250 V rms (مربوط به استفاده نادرست)
- برق کمکی 6 x 1.5 ولت قلیایی (نوع AA LR6)
- طول عمر باتری معمولی > 3000 اندازه گیری
- موقعیت سوئیچ RA 3 قطبی
- وضوح 0.001 تا 10 Ω
- محدوده اندازه گیری 0.020 Ω تا 19.99 کیلو اهم
- دقت ± (2% rdg + 3 روز)
- خطای عملیاتی ± (5% rdg + 3 روز)
- اصل اندازه گیری: اندازه گیری جریان/ولتاژ
- ولتاژ اندازه گیری Vm = 48 V ac
- جریان اتصال کوتاه > 50 میلی آمپر
- اندازه گیری فرکانس 128 هرتز
- مقاومت پروب (RS) حداکثر 100 کیلو اهم
- مقاومت الکترود زمین کمکی (RH) حداکثر 100 کیلو اهم
- خطای اضافی از RH و RS RH[kΩ]RS[kΩ]/RA[Ω] 0.2%
- اندازه گیری مقاومت زمین 4 قطبی RA (IEC 1557-5)
- موقعیت سوئیچ RA 4 قطبی
- وضوح 0.001 تا 10 Ω
- محدوده اندازه گیری 0.020 Ω تا 19.99 کیلو اهم
- دقت ± (2% rdg + 3 روز)
- خطای عملیاتی ± (5% rdg + 3 روز)
- اصل اندازه گیری: اندازه گیری جریان/ولتاژ
- ولتاژ اندازه گیری Vm = 48 V ac
- جریان اتصال کوتاه > 50 میلی آمپر
- اندازه گیری فرکانس 128 هرتز
- مقاومت پروب (RS + RES) حداکثر 100 کیلو اهم
- مقاومت الکترود زمین کمکی (RH) حداکثر 100 کیلو اهم
- خطای اضافی از RH و RS RH[kΩ]RS[kΩ]/RA[Ω] 0.2%
- مانیتورینگ RS و RH با نشانگر خطا.
- انتخاب محدوده خودکار
- اندازه گیری مقاومت زمین انتخابی 3 قطبی RA با گیره جریان (RA با گیره)
- موقعیت سوئیچ RA 3 قطبی با گیره
- وضوح 0.001 تا 10 Ω
- محدوده اندازه گیری 0.020 Ω تا 19.99 کیلو اهم
- دقت ± (7٪ rdg + 3 روز)
- خطای عملیاتی ±(10% rdg + 5 روز)
- اصل اندازه گیری: اندازه گیری جریان/ولتاژ (با گیره جریان خارجی)
- ولتاژ اندازه گیری Vm = 48 V ac
- جریان اتصال کوتاه > 50 میلی آمپر
- اندازه گیری فرکانس 128 هرتز
- مقاومت پروب (RS) حداکثر 100 کیلو اهم
- مقاومت الکترود زمین کمکی (RH) حداکثر 100 کیلو اهم
- مانیتورینگ RS و RH با نشانگر خطا.
- انتخاب محدوده خودکار
- اگر جریان عبوری از گیره جریان خیلی کم باشد، اندازه گیری انجام نمی شود.
- اندازه گیری مقاومت زمین انتخابی 4 قطبی RA با گیره جریان (RA با گیره)
- موقعیت سوئیچ RA 4 قطبی با گیره
- وضوح 0.001 تا 10 Ω
- محدوده اندازه گیری 0.020 Ω تا 19.99 کیلو اهم
- دقت ± (7٪ rdg + 3 روز)
- خطای عملیاتی ±(10% rdg + 5 روز)
- اصل اندازه گیری: اندازه گیری جریان/ولتاژ (با گیره جریان خارجی)
- ولتاژ اندازه گیری Vm = 48 V ac
- جریان اتصال کوتاه > 50 میلی آمپر
- اندازه گیری فرکانس 128 هرتز
- مقاومت پروب (RS) حداکثر 100 کیلو اهم
- مقاومت الکترود زمین کمکی (RH) حداکثر 100 کیلو اهم
- مانیتورینگ RS و RH با نشانگر خطا.
- انتخاب محدوده خودکار
- اگر جریان عبوری از گیره جریان خیلی کم باشد، اندازه گیری انجام نمی شود.
- اندازه گیری حلقه زمین بدون زنگ (2 گیره)
- گیره های RA 4 قطبی 2 موقعیت سوئیچ
- وضوح 0.001 تا 10 Ω
- محدوده اندازه گیری 0.020 Ω تا 19.99 کیلو اهم
- دقت ± (7٪ rdg + 3 روز)
- خطای عملیاتی ±(10% rdg + 5 روز)
- اصل اندازه‌گیری: اندازه‌گیری مقاومت بدون زنگ در حلقه‌های بسته با استفاده از دو ترانسفورماتور جریان
- ولتاژ اندازه گیری Vm = 48 V ac
- اندازه گیری فرکانس 128 هرتز
- جریان نویز (IEXT) حداکثر IEXT = 10 A (ac) (RA <20 Ω)
مشخصات عمومی
- صفحه نمایش 1999 رقمی LCD: صفحه نمایش با نمادهای خاص، ارتفاع رقم 25 میلی متر، نور پس زمینه فلورسنت
- رابط کاربری اندازه گیری فوری از طریق مفهوم یک دکمه TURN و START. تنها عناصر عامل کلید چرخشی و دکمه START هستند
- ابزار مقاوم، مقاوم در برابر آب و گرد و غبار برای شرایط محیطی سخت طراحی شده است (پوشش محافظ لاستیکی، IP56)
- حافظه ذخیره سازی حافظه داخلی تا 1500 رکورد قابل دسترسی از طریق پورت USB
- ابعاد 9.75 x 5.25 x 7.35 اینچ (250 x 133 x 187 میلی‌متر)
- وزن 2.43 پوند (1.1 کیلوگرم) شامل باتری ها
مشخصات فنی Fluke 1625
| Memory | Internal memory storage up to 1500 records accessible via USB port |
| Measuring function | Interference voltage and frequency, earthing resistance 3- and 4-pole with/without clip-on current transformer, resistance 2-pole with ac, 2- and 4-pole with dc |
| Display | 4 digit (2999 Digit) – 7 segment liquid crystal display, with improved visibility |
| Operation | Central rotary switch and function keys |
| Operating temperature | -10 to 50 °C (14 to 122 °F) |
| Storage temperature | -30 to 60 °C (-22 to 140 °F) |
| Temperature coefficient | ± 0.1 % of reading/°C <18 °C >28 °C |
| Type of protection | IP56 for case, IP40 for battery door according to EN60529 |
| Auxiliary power | 6 x 1.5 V alkaline (IEC LR6 or type AA) |
| Dimensions (WxHxD) | 250 mm x 133 mm x 187 mm (9.75 in x 5.25 in x 7.35 in) |
| Weight | < 1.1 kg (2.43 lb) without accessories 7.6 kg (16.8 lb) incl. accessories and batteries in carrying case |
| Case Material | Polyester |
| Measuring Range | 1 V to 50 V |
| Display Range | 0.0 V to 50 V |
| Resolution | 0.1 V |
| Frequency Range | dc/ac 45 Hz to 400 Hz sine |
| Accuracy | ± (5 % of rdg + 5 digit) |
| Measuring sequence | Approx. 4 measurements |
| Internal Resistance | Approx. 1.5 MΩ |
| Max. overload | Urms = 250 V |
فایل ضمیمه/ فایل Datasheet and manual
دانلود manual Earth/Ground Tester Fluke 1625
دانلود datasheet Earth/Ground Tester Fluke 1625
