تستر مقاومتی Fluke 1507

توضیحات

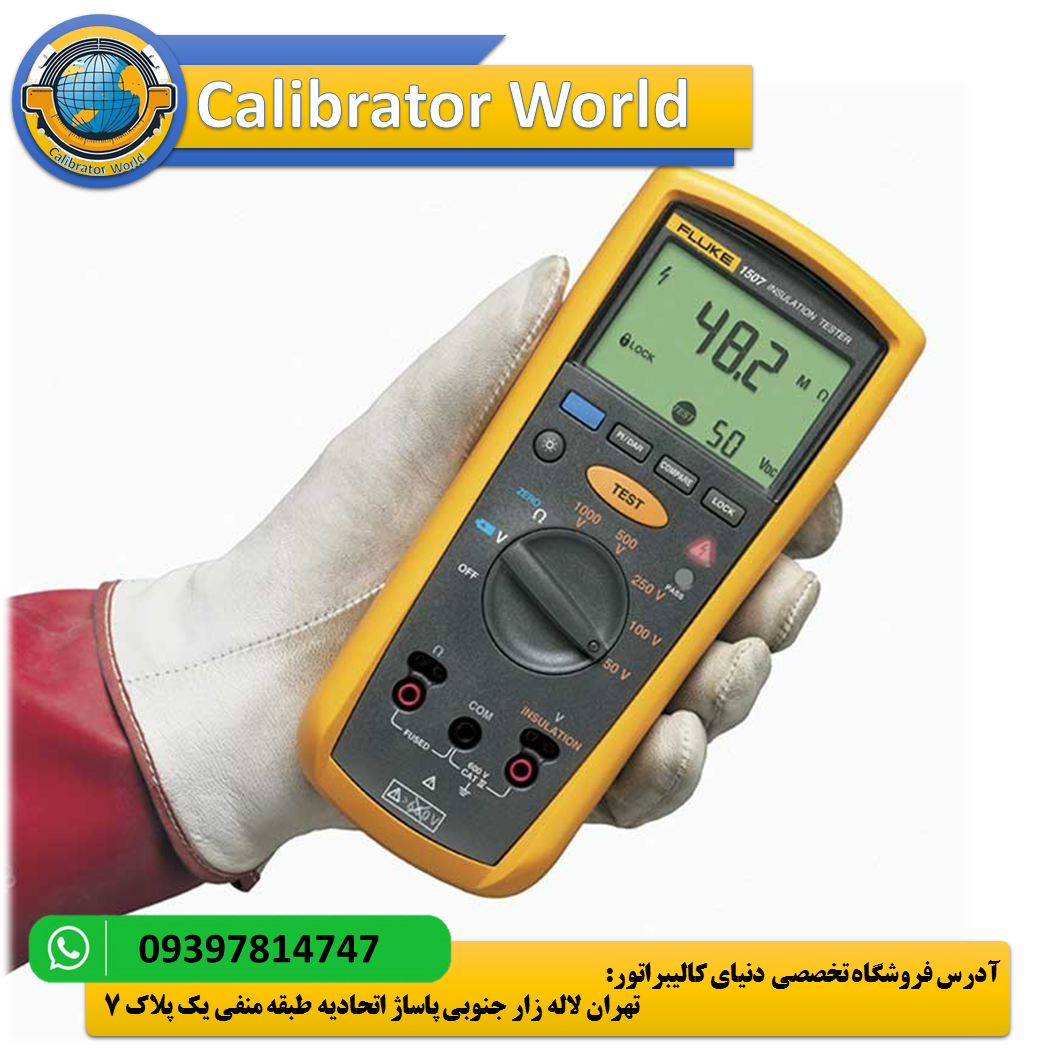

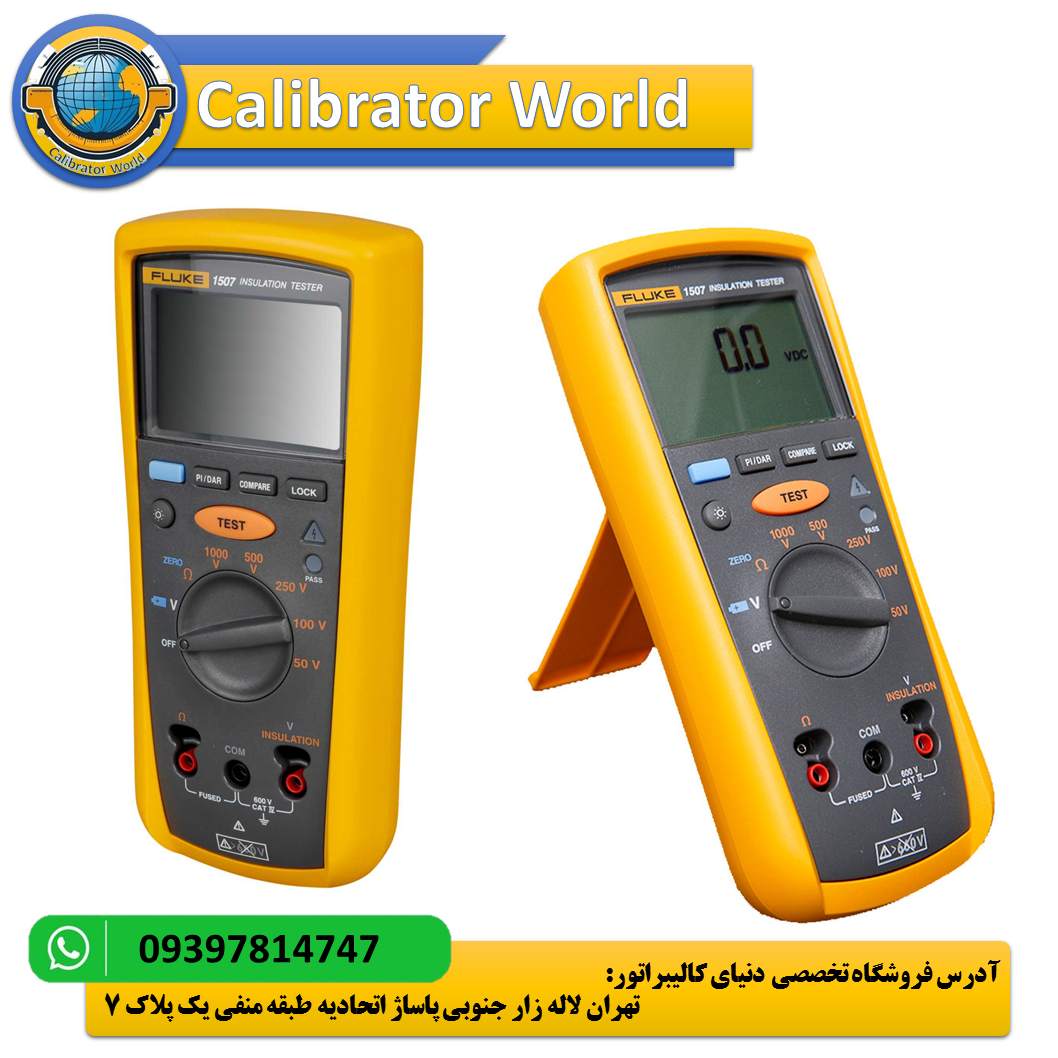

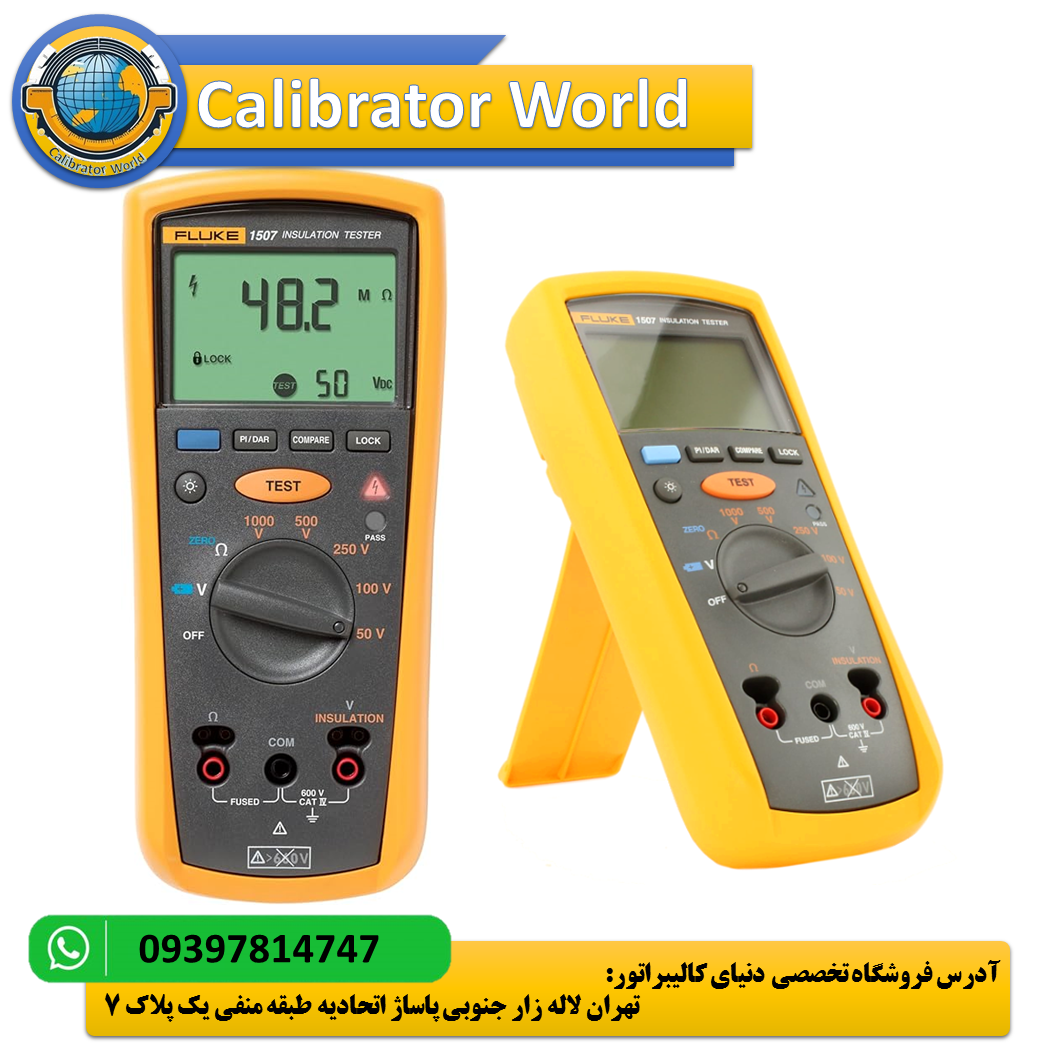

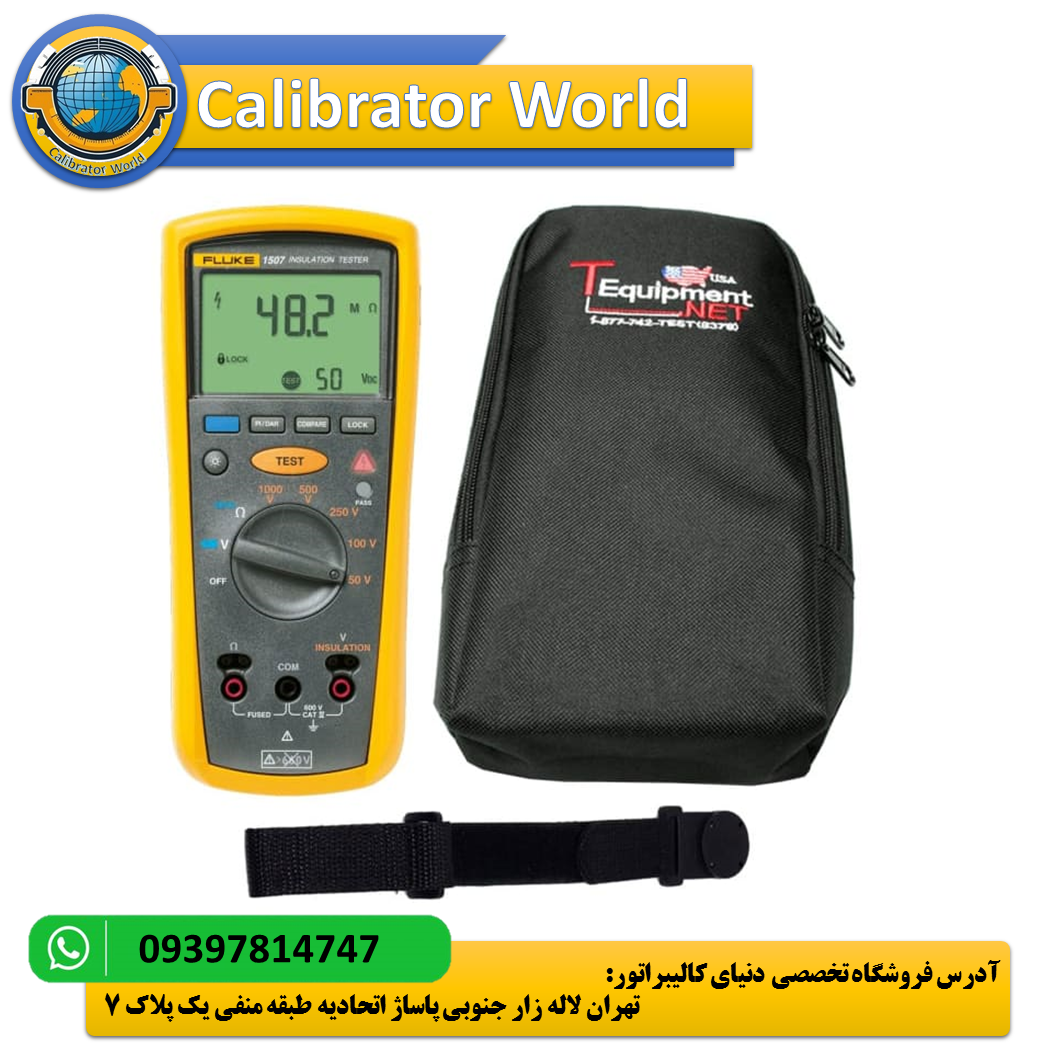

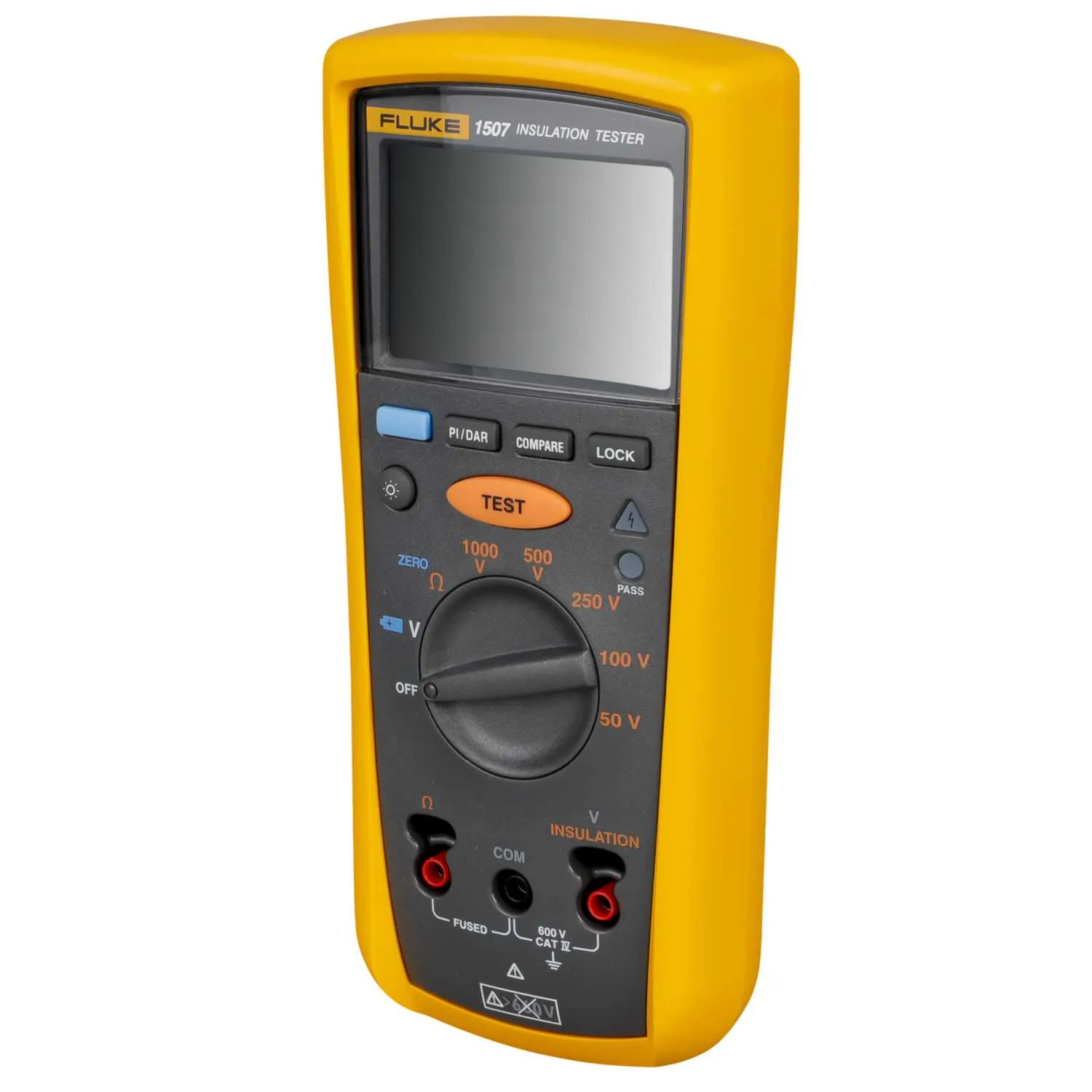

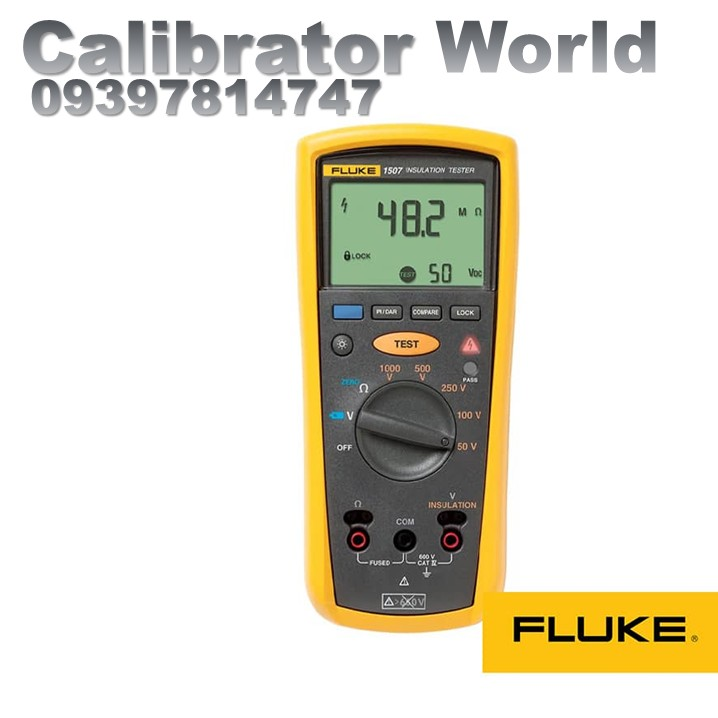

تستر مقاومتی Fluke 1507

تستر مقاومتی Fluke 1507 یک عایق مگاهم متر دیجیتال است که برای آزمایش عایق صنعتی و الکتریکی پیشرفته، ولتاژهای تست عایق چندگانه را ارائه می دهد: 50 ولت، 100 ولت، 250 ولت، 500 ولت و 1000 ولت. Fluke 1507 تستر عایق که برای آزمایش عایق صنعتی و الکتریکی پیشرفته ایده آل است، طراحی فشرده دارد و قابلیت تطبیق پذیری دارد. علاوه بر این، ولتاژهای آزمایشی متعدد ابزار را برای بسیاری از کاربردهای عیب یابی، راه اندازی و نگهداری پیشگیرانه تسهیل می کند.

از مجموعه ویژگی های کامل برای انجام آسان و سریع تست مقاومت عایق پیشرفته بهره ببرید. اندازه دستی و سبک وزن آن بسته بندی و استفاده از آن را آسان می کند. ویژگی های اضافی، مانند کاوشگر از راه دور، هم در زمان و هم در هزینه صرفه جویی می کند، به خصوص هنگام انجام تست های تکراری.

تستر عایق فشرده و قابل اعتماد

Fluke 1507 یک تستر عایق فشرده و قابل اعتماد است که می تواند مقاومت عایق را تا 10GΩ با ولتاژ تا 1000 ولت اندازه گیری کند. 1507 دارای چندین ولتاژ تست مختلف است که آن را به ابزاری ایده آل برای عیب یابی و انجام تعمیرات پیشگیرانه تبدیل می کند. برای ساده سازی کار در مکان های سخت و شلوغ، این متر شامل یک کاوشگر اندازه گیری از راه دور است. علاوه بر این، برای ایمنی، دستگاه از آزمایش در صورت تشخیص ولتاژ زنده جلوگیری می کند. همچنین دارای برخی از توابع اندازه گیری پیشرفته مانند شاخص پلاریزاسیون و نسبت جذب دی الکتریک است. علاوه بر این، 1507 تست های تکراری را با استفاده از تابع مقایسه (Pass/Fail) ساده می کند.

ویژگی های تستر مقاومتی Fluke 1507

• تستر مقاومت عایق پیشرفته و فشرده برای پیمانکاران برق و برق صنعتی و تجاری
• به طور خودکار شاخص پلاریزاسیون و نسبت جذب دی الکتریک را محاسبه می کند
• تست های تکراری را با عملکرد مقایسه (گذر/شکست) ساده و آسان می کند
• ولتاژهای تست عایق چندگانه را ارائه می دهد: 50، 100، 250، 500 و 1000 ولت
• تست های عایق را از 0.01 MΩ تا 2.0 GΩ انجام می دهد
• شامل تشخیص مدار زنده برای جلوگیری از تست عایق در صورت تشخیص ولتاژ بیش از 30 ولت
• شامل تخلیه خودکار ولتاژ خازنی برای محافظت بیشتر از کاربر
• اندازه گیری ولتاژ AC/DC از 0.1 تا 600 ولت و مقاومت از 0.01 Ω تا 20.00 کیلو اهم
• تداوم پیوند زمین-لو اهم (200 میلی آمپر) را فراهم می کند.

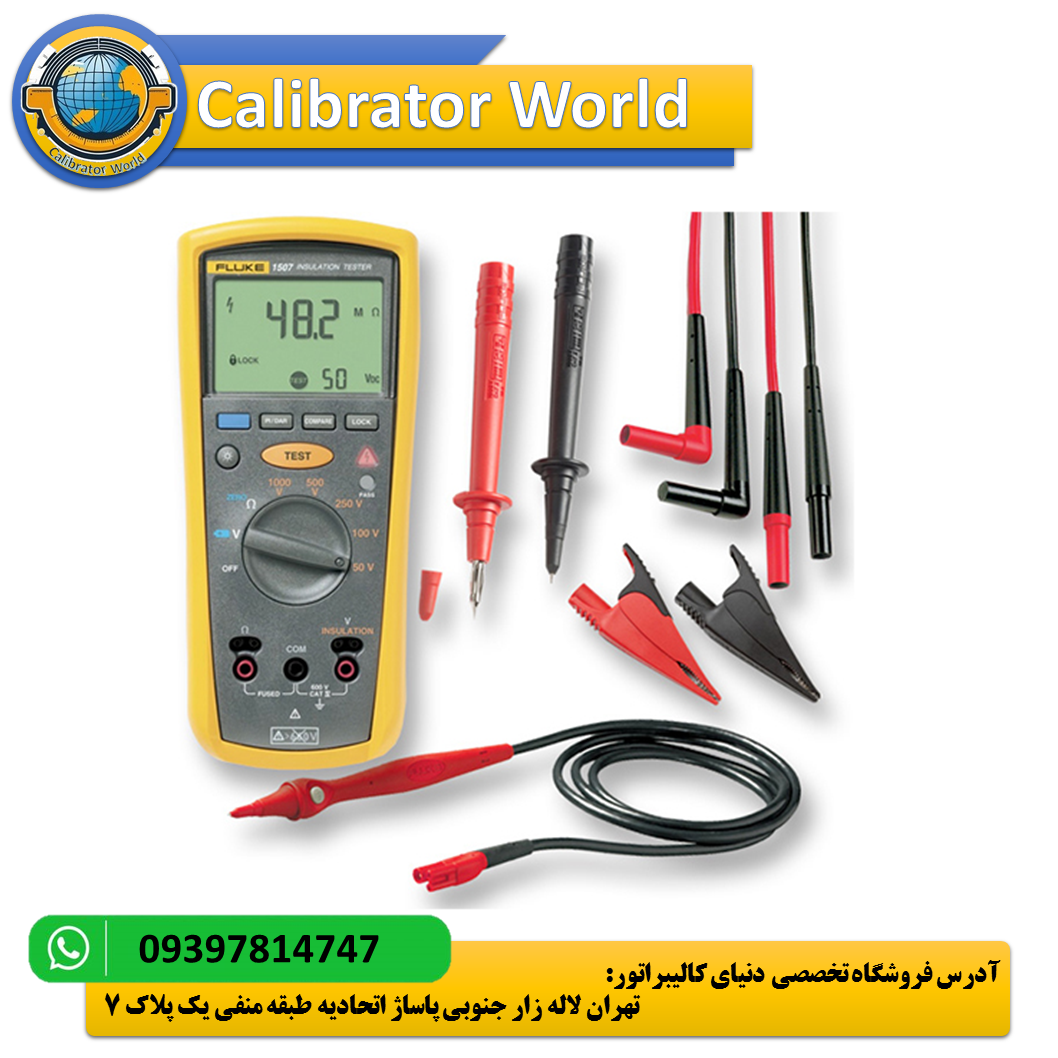

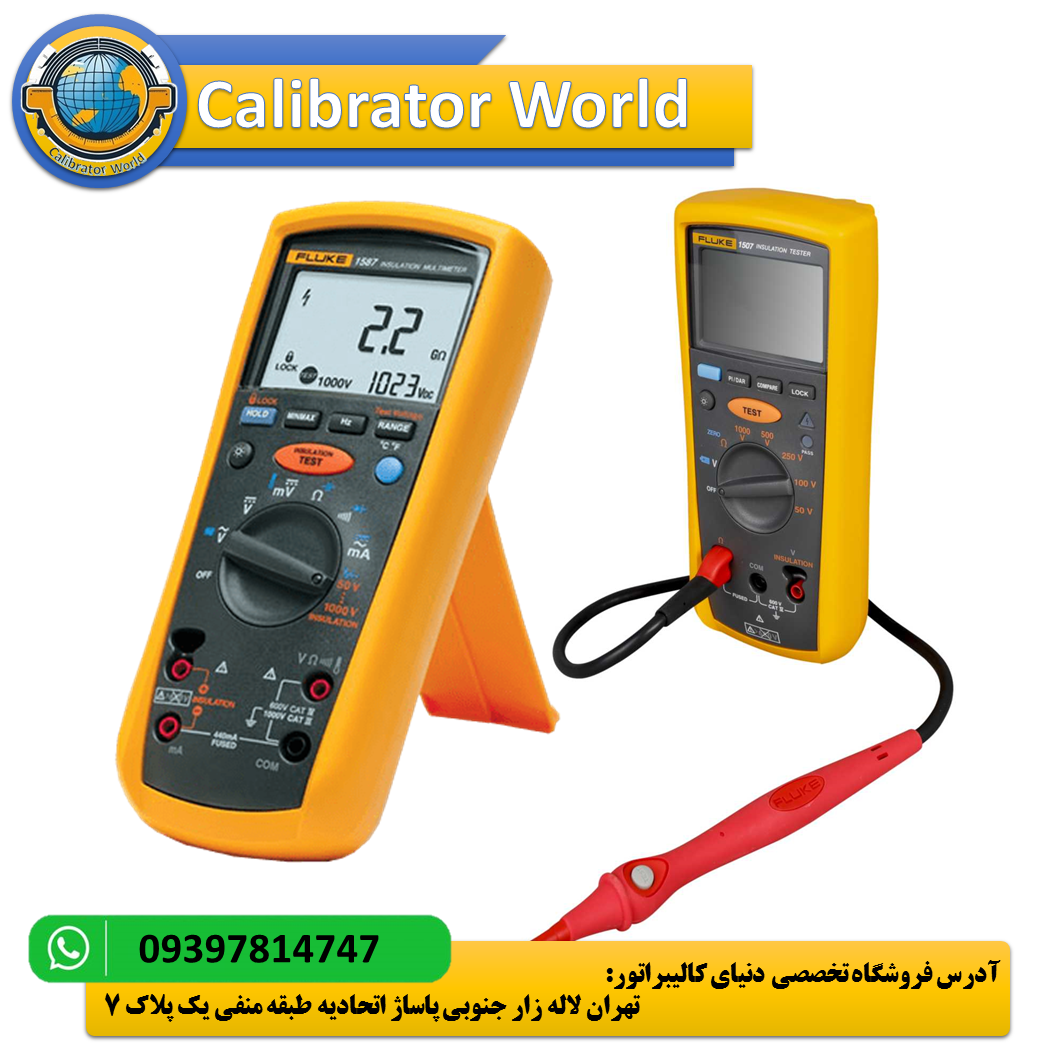

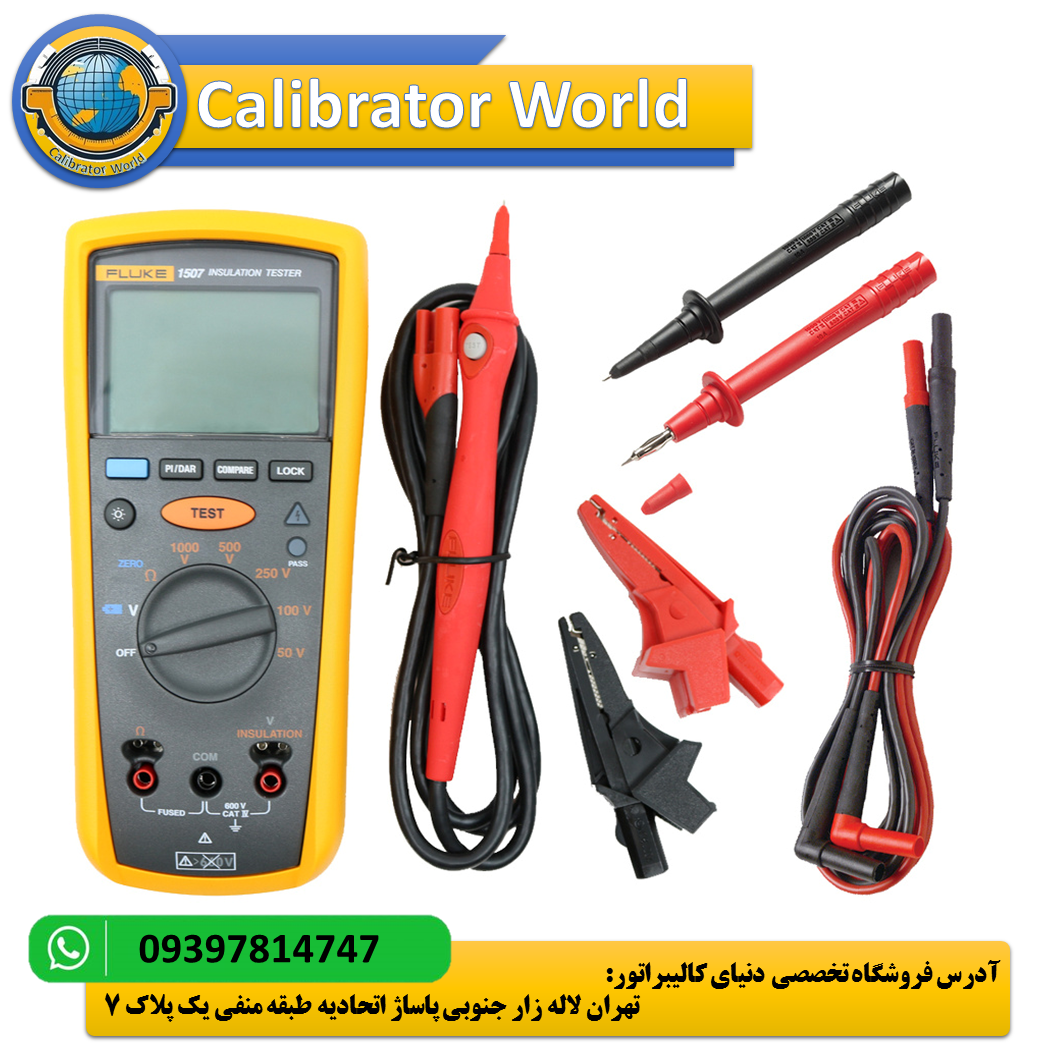

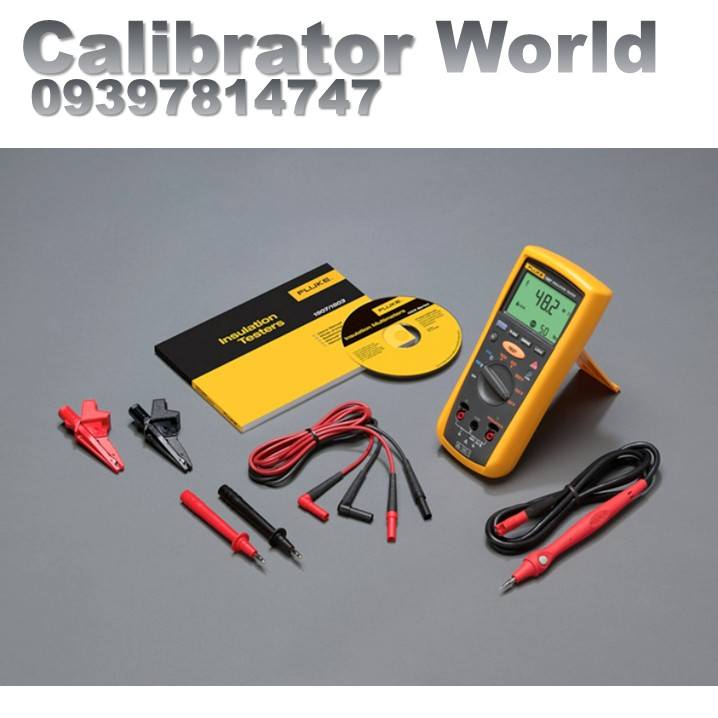

• تست های تکراری یا غیرقابل دسترسی را با پروب تست از راه دور ساده می کند
• با خاموش شدن خودکار در مصرف باتری صرفه جویی می کند
• نتایج را روی یک صفحه نمایش بزرگ با نور پس زمینه ارائه می دهد
• دارای درجه بندی ولتاژ بالای 600 ولت CAT IV
• با چهار باتری قلیایی AA (NEDA 15 A یا IEC LR6) برای حداقل 1000 آزمایش عایق کار می کند.

مشخصات تستر مقاومتی Fluke 1507

• محدوده 600.0 ولت
• وضوح 0.1 V
• دقت 50 هرتز تا 400 هرتز: ± (2٪ از rdg + 3 رقم)
• امپدانس ورودی 3 MΩ (اسمی)، < 100 pF
• نسبت رد حالت معمول (1 kΩ نامتعادل) > 60 دسی بل در DC، 50 یا 60 هرتز
• حفاظت اضافه بار 600 ولت RMS یا DC

مشخصات مقاومت پیوند زمین

• محدوده 20.00 Ω تا 20.00 کیلو اهم
• وضوح 0.01 Ω تا 0.01 کیلو اهم
• دقت ± (1.5% + 3 رقم)
• حفاظت اضافه بار 2 ولت RMS یا DC
• ولتاژ تست مدار باز > 4.0 ولت، <8 ولت
• جریان اتصال کوتاه > 200.0 میلی آمپر

مشخصات عایق

• محدوده اندازه گیری 0.01 MΩ تا 10 GΩ
• ولتاژ تست 50، 100، 250، 500، 1000 ولت
• دقت ولتاژ تست +20٪، -0٪
• جریان اتصال کوتاه 1 میلی آمپر اسمی
• تخلیه خودکار زمان تخلیه <0.5 ثانیه برای C = 1 µF یا کمتر
• تست مهار نشانگر مدار زنده در صورتی که ولتاژ ترمینال بیش از 30 ولت باشد قبل از شروع آزمایش
• حداکثر بار خازنی قابل اجرا با بار تا 1 µF
• تشخیص مدار زنده تست مهار اگر ولتاژ ترمینال > 30 ولت قبل از شروع آزمایش
• حداکثر بار خازنی قابل اجرا با بار تا 1 µF
• دقت اندازه گیری 50 ولت: ±(3% + 5)
  • 100 ولت: ± (3٪ + 5)
  • 250 ولت: ±(3% + 5)
  • 500 ولت: ±(3% + 5)
  • 1000 ولت: ±(3% + 5) تا 2000 MΩ، ±(10% + 3) بالای 2000 MΩ

مشخصات فنی Fluke 1507

• ولتاژ AC/DC 0.1 V – 600.0 V
• مقاومت پیوند زمین 0.01 Ω – 20.00 کیلو اهم
• تست های عایق
  • 50 ولت 0.01 MΩ – 50.0 MΩ
  • 100 ولت 0.01 MΩ – 100.0 MΩ
  • 250 ولت 0.01 MΩ – 200.0 MΩ
  • 500 ولت 0.01 MΩ – 500.0 MΩ
  • 1000 ولت 0.1 MΩ – 10.0 GΩ
• توابع پیشرفته شاخص قطبش و نسبت جذب دی الکتریک و مقایسه (گذر/شکست)
• استانداردهای ایمنی CAT IV 600V
• رتبه IP IP40
• منبع تغذیه 4 x AA
• ابعاد 5.0 سانتی متر X 10.0 سانتی متر × 20.3 سانتی متر (HxWxL)
• وزن 550 گرم
• تستر عایق Fluke 1507 فشرده، ناهموار، قابل اعتماد و آسان برای استفاده است. با ولتاژهای آزمایشی متعدد خود، برای بسیاری از کاربردهای عیب یابی، راه اندازی و نگهداری پیشگیرانه ایده آل است.

فایل ضمیمه/ فایل Datasheet and manual

دانلود manual Fluke 1507 Insulation Testers

دانلود  datasheet Fluke 1507 Insulation Testers
