اسکوپ صنعتی Fluke 123

توضیحات

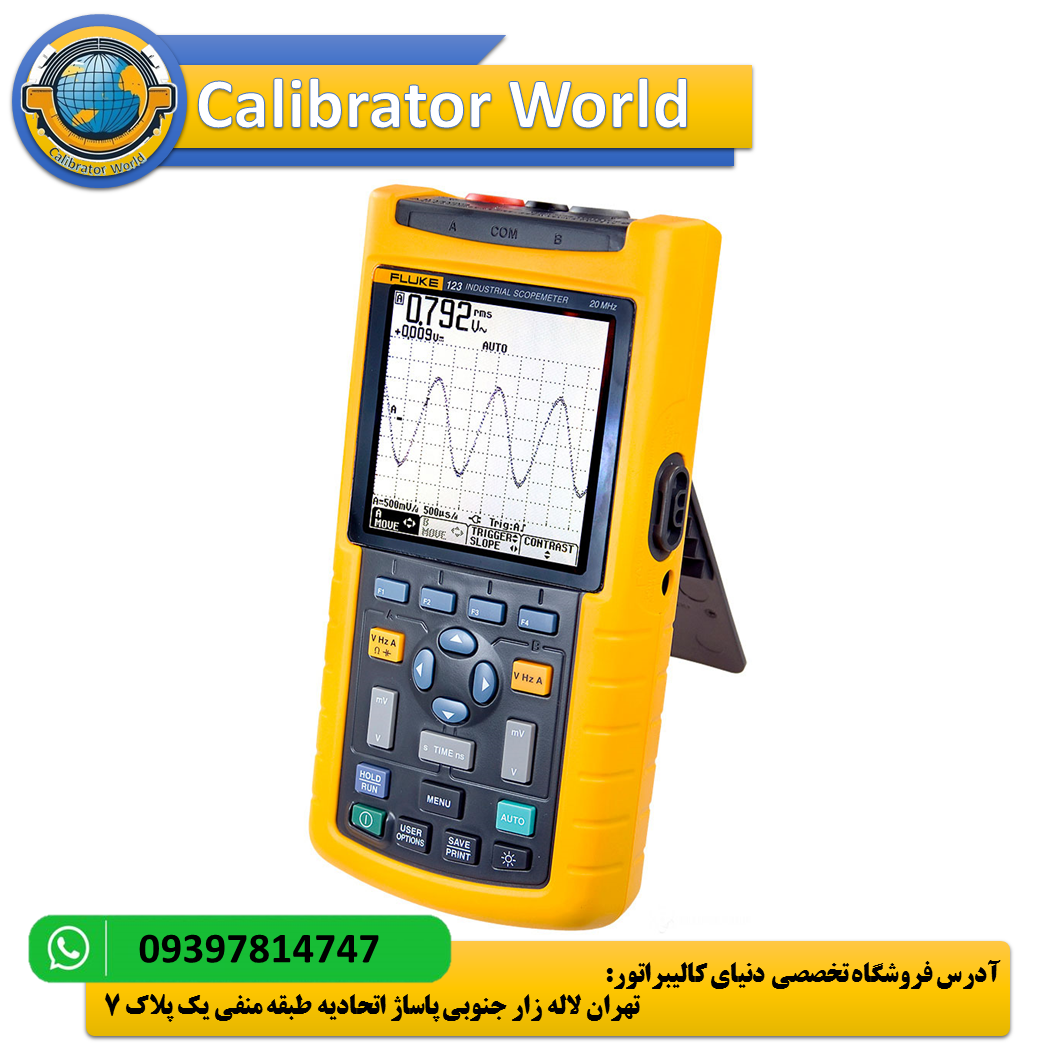

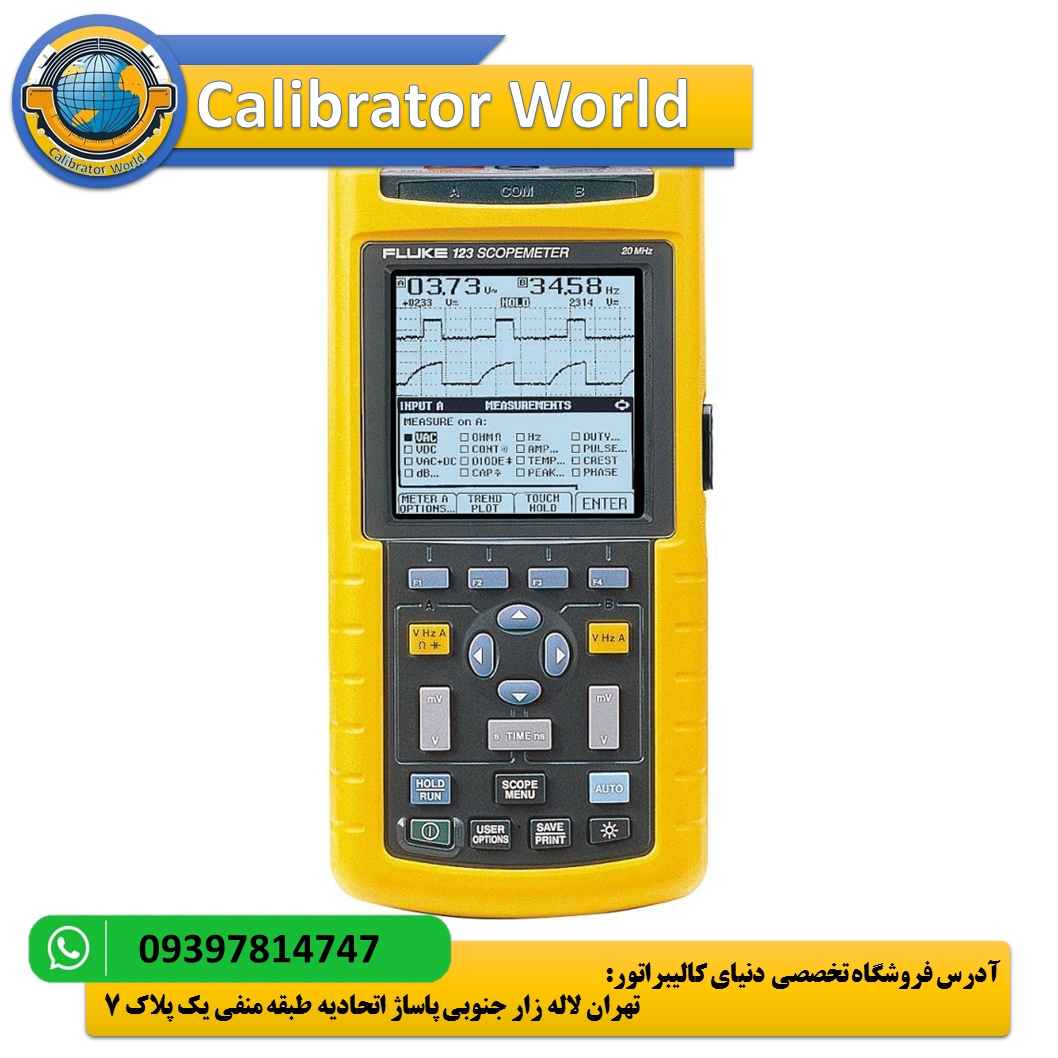

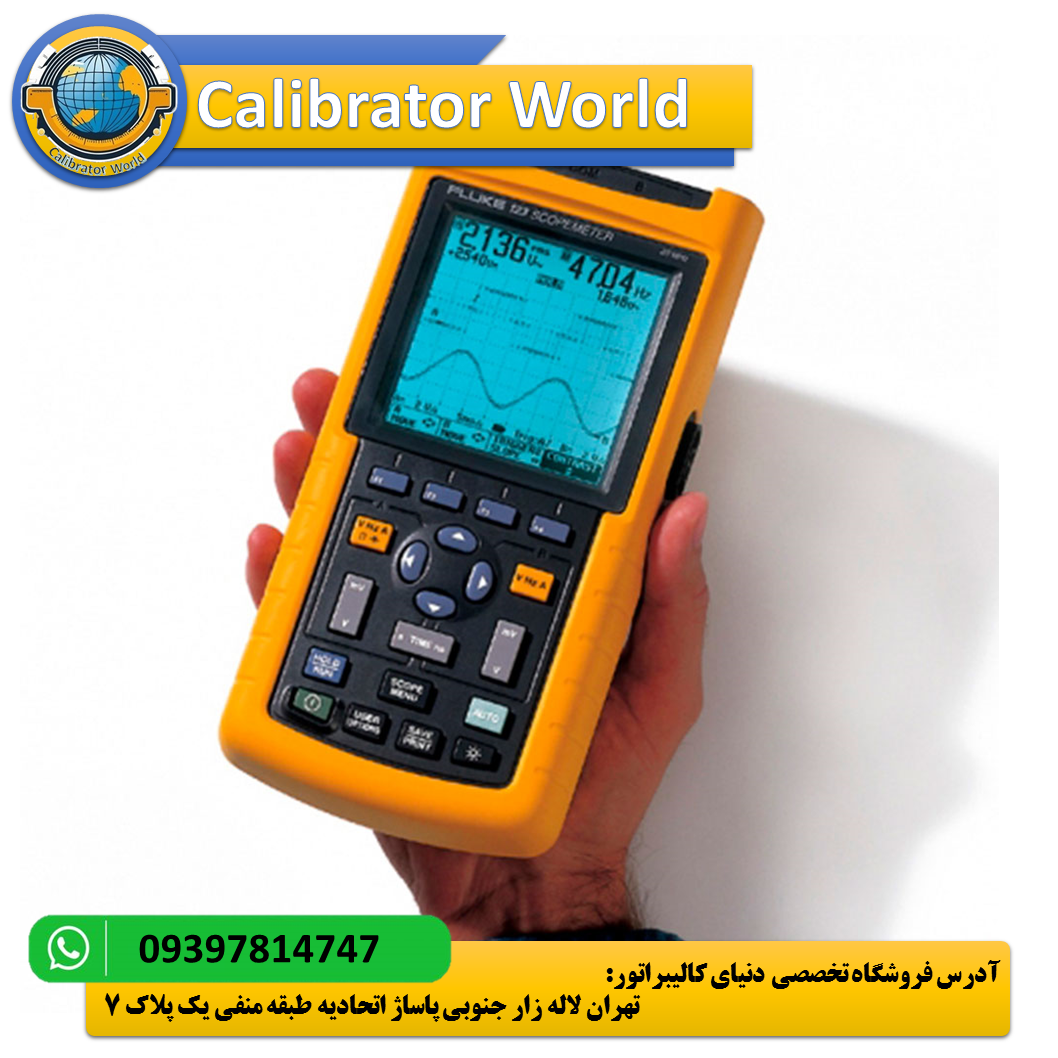

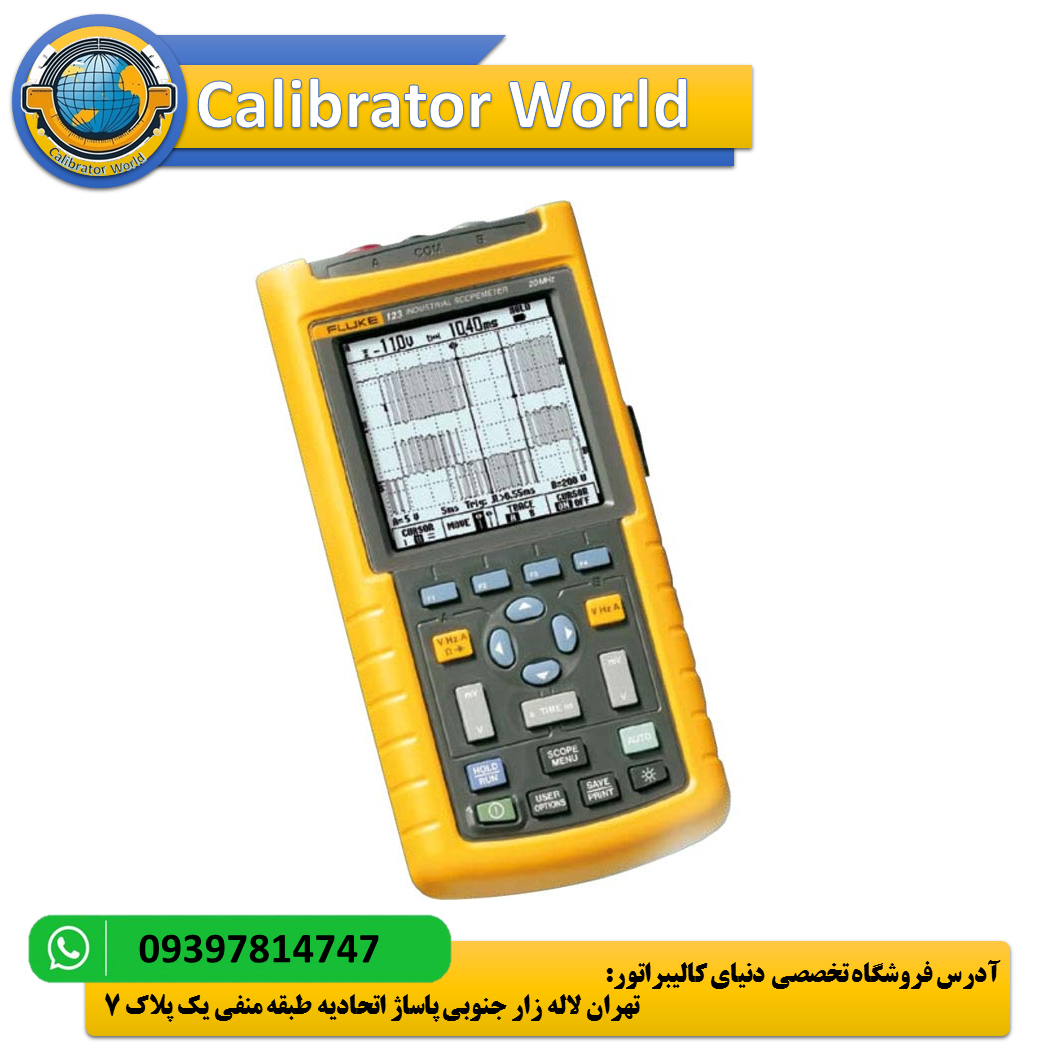

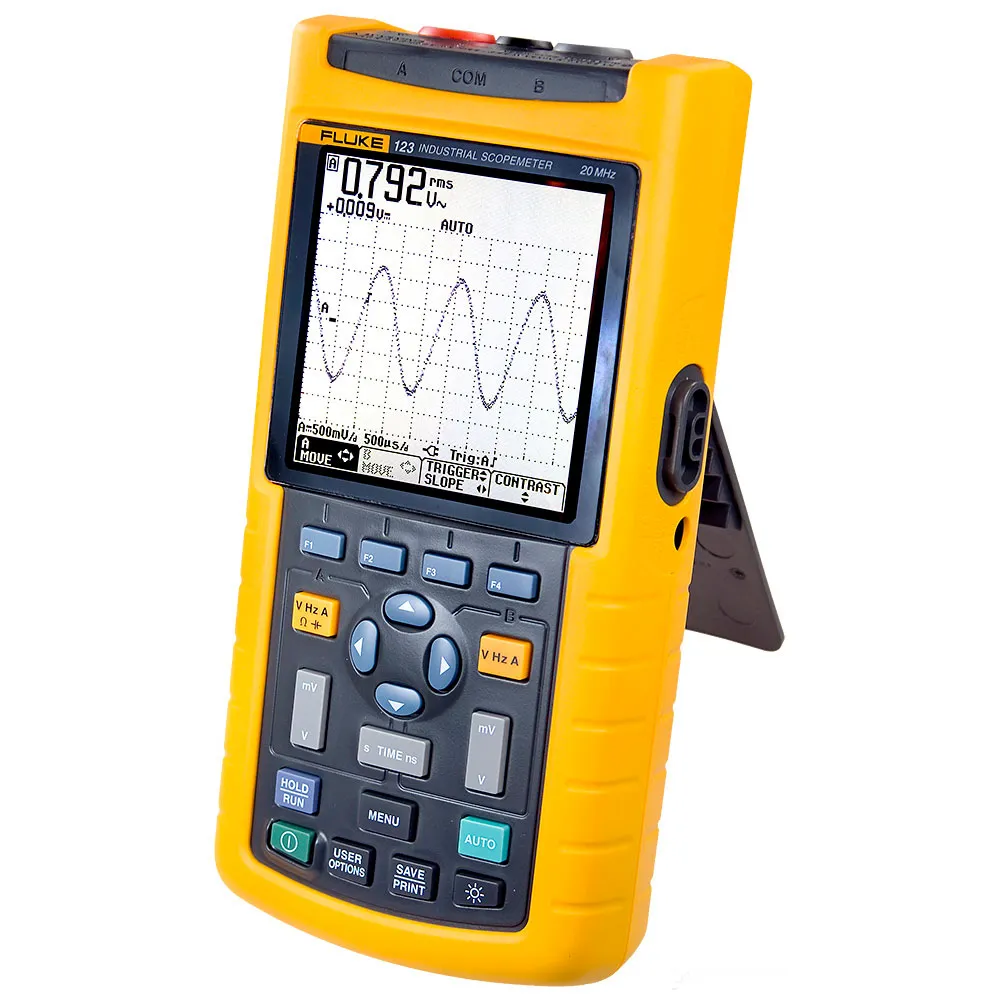

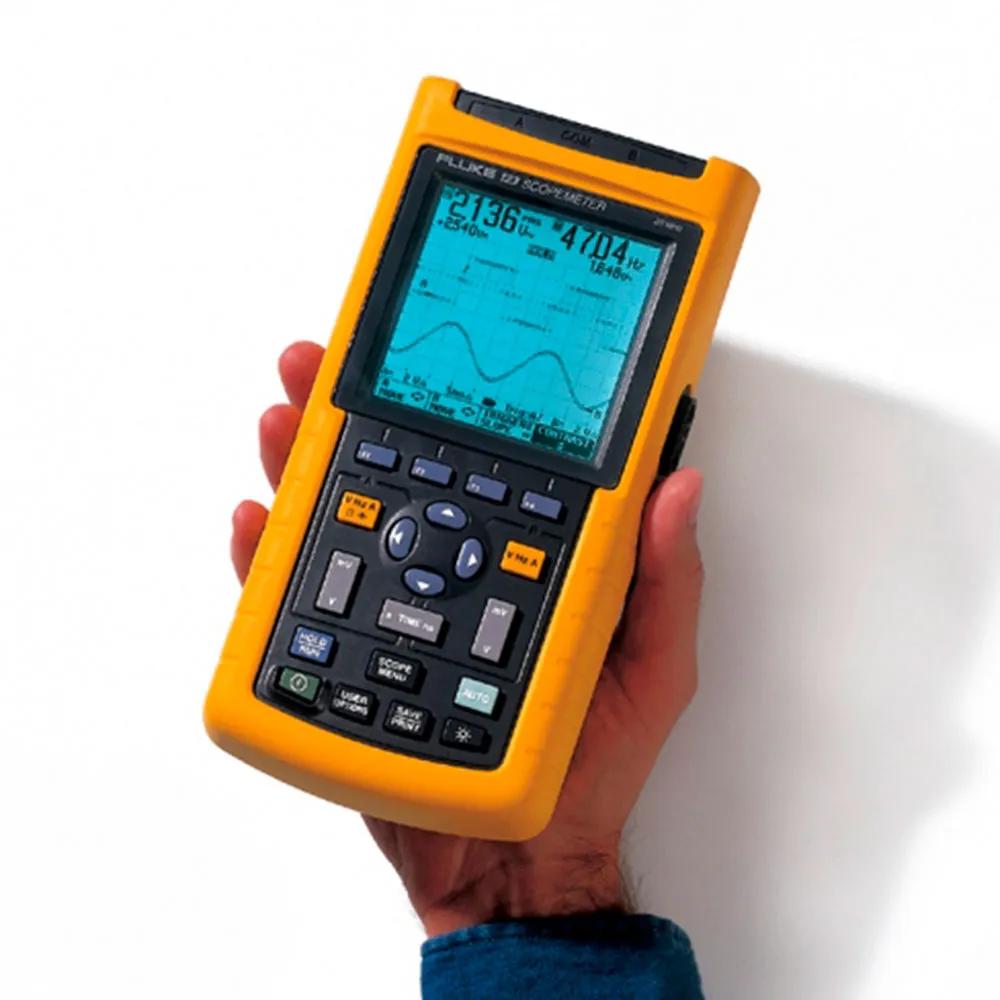

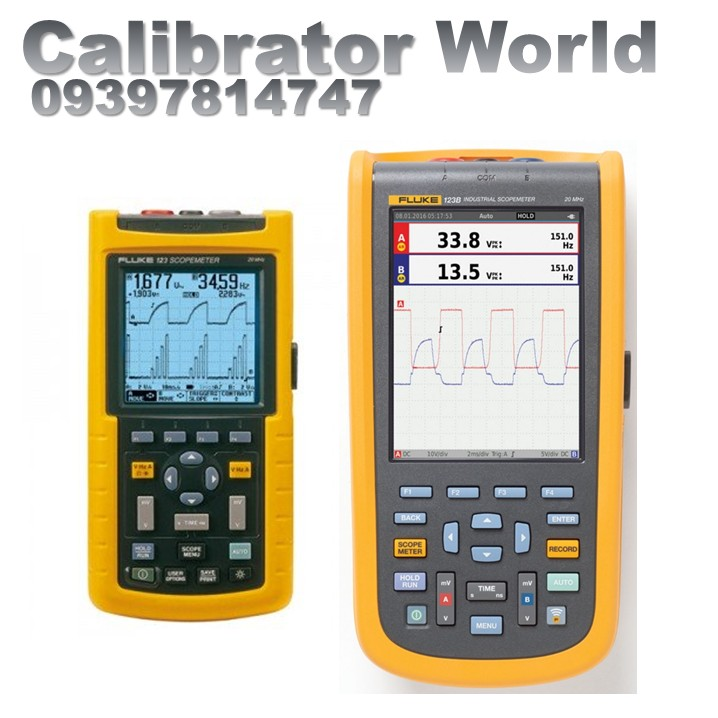

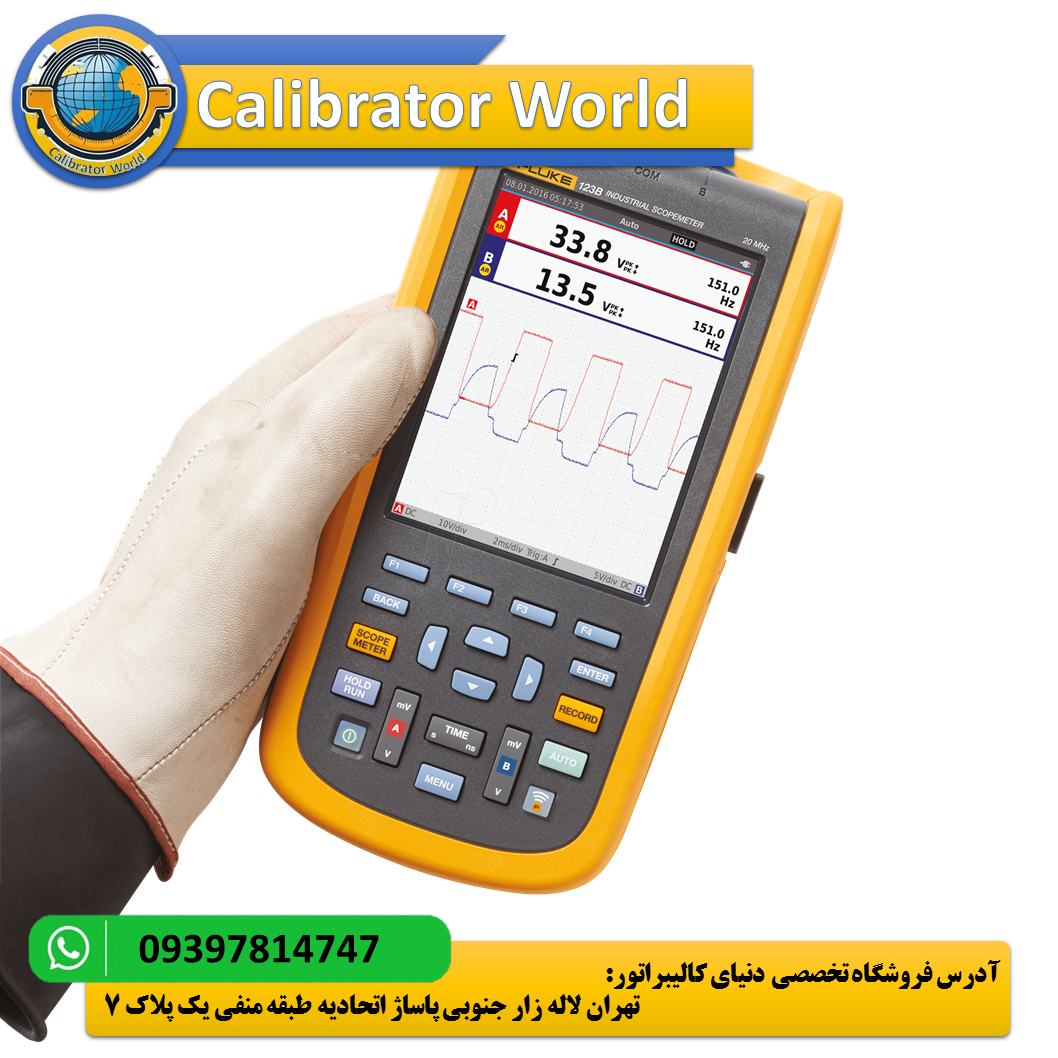

اسکوپ صنعتی Fluke 123

اسکوپ متر صنعتی Fluke 123 برای کاربردهای صنعتی، الکترونیکی یا الکترومکانیکی، ScopeMeter صنعتی جمع و جور Fluke 123 راه حلی مقاوم برای عیب یابی و نصب و راه اندازی صنعتی است. دارای پهنای باند 20 مگاهرتز است، راه اندازی اتصال و مشاهده به طور خودکار شکل موج های پایدار تقریباً هر سیگنالی را نمایش می دهد و یک DMM دوگانه و یک ضبط کننده بدون کاغذ برای انجام تقریباً هر کاری انجام می دهد.

در سیستم‌های پیچیده امروزی، اندازه‌گیری متر جزئیات کافی برای تعیین علت خطا را ارائه نمی‌کند. ناهنجاری های سیگنال، ریزش ها و اشکالاتی که ممکن است باعث از کار افتادن دستگاه شوند، به بهترین وجه با اسیلوسکوپ نمایش داده می شوند. ScopeMeter Fluke 123 نیاز امروزی به اندازه گیری و بررسی همزمان شکل موج ها را برآورده می کند. این یک ابزار تست واقعاً یکپارچه در یک ابزار مقرون به صرفه و آسان برای استفاده است. یافتن پاسخ سریع برای مشکلات در ماشین آلات، ابزار دقیق، کنترل و سیستم های قدرت است. سادگی سه در یک برای پاسخ‌های سریع در هر کجا که کار می‌کنید، دریافت خواهید کرد.

اسیلوسکوپ چیست؟

اسیلوسکوپ ها دستگاه های تست الکتریکی هستند که برای بررسی عملکرد تجهیزاتی که سیگنال الکتریکی تولید می کنند استفاده می شوند. اسیلوسکوپ ها ولتاژ یک سیگنال الکتریکی را در طول زمان اندازه گیری می کنند و اندازه گیری را به صورت یک شکل موج در یک نمودار بصری نمایش می دهند. شکل موج جاروها (یا تازه کردن) ولتاژ را در یک محور عمودی (Y) و زمان را در یک محور افقی (X) نشان می دهد. جزئیات یک شکل موج سیگنال را در طول زمان نشان می دهد. اکثر اسیلوسکوپ ها دارای دو یا چهار کانال برای ورودی سیگنال هستند. برخی از اسیلوسکوپ های دیجیتال بیش از چهار کانال را ارائه می دهند که به کانال ها اجازه می دهد به سیگنال ها و برنامه های خاص اختصاص داده شوند. پهنای باند حداکثر فرکانس سیگنالی است که یک اسیلوسکوپ می تواند بگیرد. اگر سیگنالی با فرکانس بالا نشان داده شود یک تصویر ثابت نمایش داده می شود. اسیلوسکوپ ها ممکن است سیگنال آنالوگ، دیجیتال یا مختلط باشند. یک اسیلوسکوپ آنالوگ مستقیماً یک سیگنال ورودی را به صورت یک شکل موج پیوسته، معمولاً در یک فسفر درخشان روی یک لوله پرتو کاتدی (CRT) نمایش می‌دهد. یک اسیلوسکوپ دیجیتال سیگنال ورودی را به فرمت دیجیتال تبدیل می کند و شکل موج را برای نمایش، معمولاً روی LCD، دوباره جمع می کند. یک اسیلوسکوپ سیگنال مختلط (MSO) هر دو فرمت آنالوگ و دیجیتال را نمایش می دهد. برخی از اسیلوسکوپ ها می توانند بیش از یک کانال و نوع اندازه گیری را به طور همزمان نمایش دهند. برخی از اسیلوسکوپ ها می توانند سیگنال های شکل موج را به حافظه ضبط کرده و آنها را به یاد آورند. آنها ممکن است درجه بندی شدت در زمان واقعی را ارائه دهند و ممکن است توانایی تنظیم فرکانس نمایش را داشته باشند. اسیلوسکوپ ها می توانند با باتری یا برق تغذیه شوند یا ممکن است یک ژنراتور داخلی داشته باشند. آنها معمولاً برای آزمایش، اندازه گیری و بازرسی در کاربردهای علمی، مهندسی، مخابرات، خودرو و الکترونیک استفاده می شوند.

توضیحات اسکوپ متر صنعتی Fluke 123

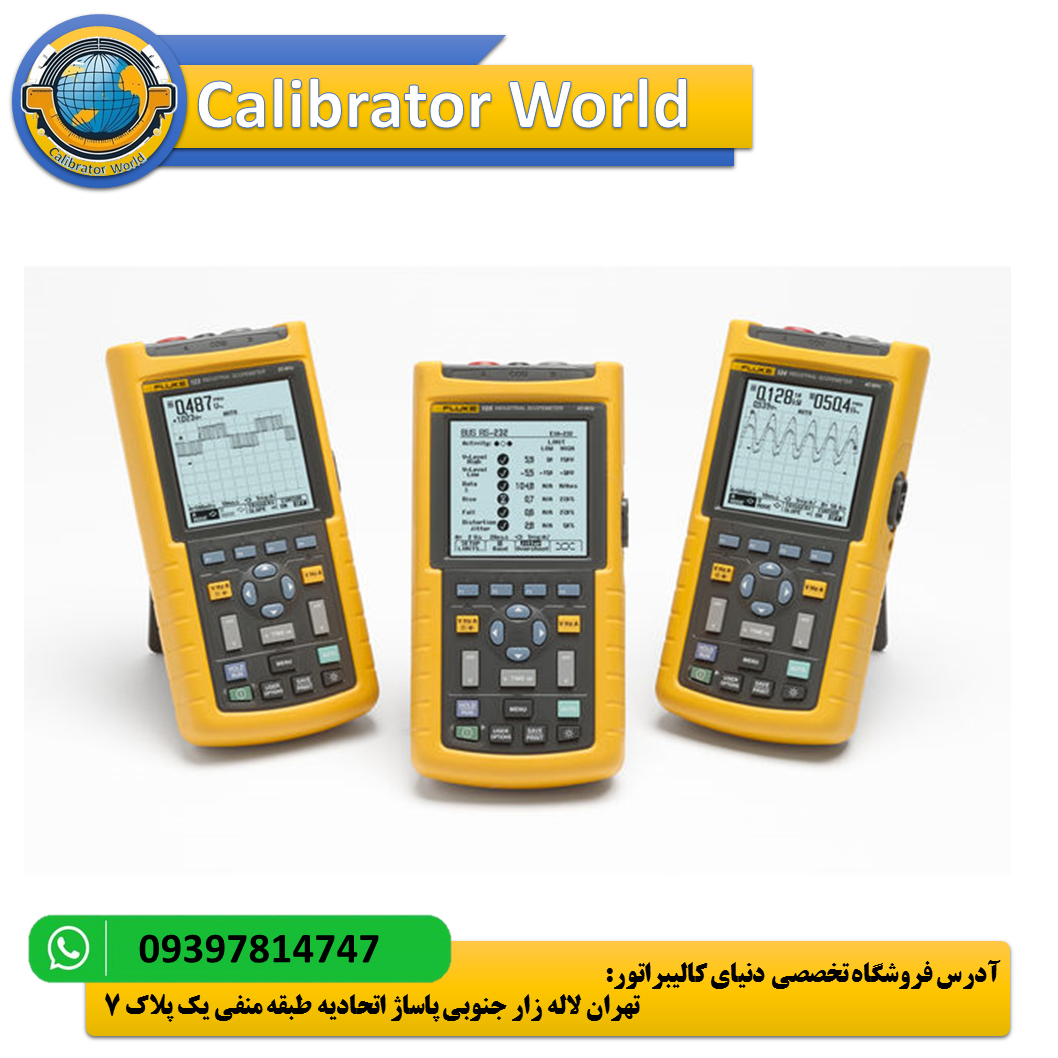

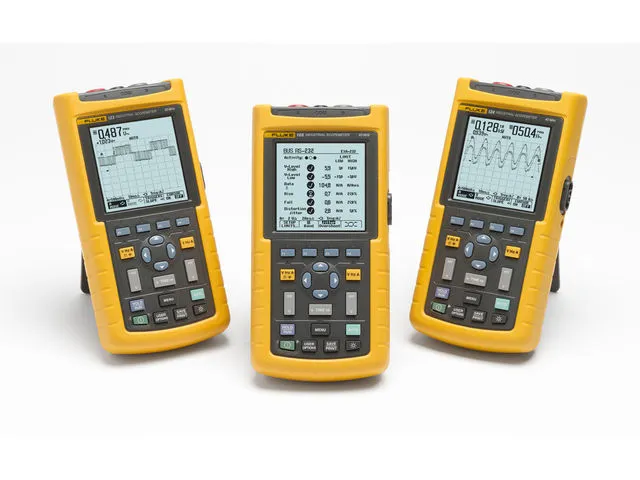

Fluke ScopeMeter سری 120 یک دستگاه تست الکتریکی دستی است که یک اسیلوسکوپ دیجیتال دو کاناله برای مشاهده سیگنال‌های الکتریکی را با یک RMS واقعی، مولتی‌متر دیجیتال با دامنه خودکار و دستی در هر ورودی برای اندازه‌گیری ولتاژ AC و DC تا 1250 ولت، ترکیب می‌کند. تا 50MΩ، ظرفیت تا 500μF، فرکانس تا 50MHz برای مدل های Fluke 123 و 70MHz برای مدل های Fluke 124، و چرخه کاری از 2% تا 98%. اسیلوسکوپ دارای نرخ نمونه برداری بلادرنگ 25MS/s و طول رکورد 512 نقطه در هر کانال برای بدست آوردن شکل موج است. پارامترهای اندازه گیری خودکار و مکان نما امکان تجزیه و تحلیل عمیق شکل موج ها را فراهم می کند و محرک های لبه و ویدئویی امکان جداسازی سیگنال های خاص را فراهم می کنند. راه انداز خودکار پیشرفته اسیلوسکوپ الگوهای سیگنال را تشخیص می دهد و به طور خودکار تنظیمات راه اندازی، پایگاه زمانی و دامنه را بهینه می کند. دارای یک پورت نوری برای اتصال پروب Fluke ITP120 (فروش جداگانه) برای تحریک خارجی. مولتی متر RMS واقعی با 5000 شمارش (ریشه میانگین مربع) خوانش های دقیقی را هنگام اندازه گیری بارهای خطی یا غیرخطی بدون توجه به شکل موج ارائه می دهد. دارای دو حالت محدوده است: دستی که به کاربر امکان می دهد محدوده عملیاتی را انتخاب کند و خودکار که به طور خودکار محدوده عملکرد مناسب را انتخاب می کند. تابع نسبی به اندازه گیری اجازه می دهد تا به عنوان یک مقدار مرجع تنظیم شود و اندازه گیری های بعدی را به عنوان یک انحراف مثبت یا منفی از آن مقدار نشان می دهد، حالت نگه داشتن لمسی یک قرائت پایدار را ثبت می کند و تابع نگه داشتن داده، قرائت را روی صفحه نمایش ثابت می کند. اسناد کمکی یک زنگ تداوم تأیید می کند که مدار جریان الکتریکی را هدایت می کند و یک بررسی دیود تشخیص می دهد که آیا دیودهای مدار به درستی کار می کنند یا خیر. تنظیمات و عکس های صفحه نمایش – تا 10 برای مدل های 20 مگاهرتز و 20 برای مدل های 40 مگاهرتز – می توانند در حافظه داخلی ذخیره شوند. یک ضبط کننده نمودار TrendPlot خوانش های هر دو عملکرد اسیلوسکوپ و مولتی متر مقادیر حداقل و حداکثر را در طول زمان نمودار می کند. ضبط کننده را می توان از 15 ثانیه در هر بخش در 120 ثانیه تا 2 روز در هر تقسیم در 16 روز برنامه ریزی کرد. مشخصات اضافی شامل زمان افزایش 17.5 ثانیه برای مدل‌های 20 مگاهرتز و 8.75 ثانیه برای مدل‌های 40 مگاهرتز و ویژگی‌های مختلف راه‌اندازی است. این دستگاه دارای یک LCD تک رنگ 2.83 اینچی با رزولوشن 240 x 240 پیکسل برای مشاهده شکل موج ها و اندازه گیری ها و یک نور پس زمینه برای دید در نور کم است. مولتی متر یک ابزار تست الکتریکی برای اندازه گیری خواص چندگانه یک مدار الکتریکی برای تأیید عملکرد صحیح است. یا مشکلات را تشخیص دهید.

ویژگی های این محصول

این واحد دارای یک رابط RS-232 ایزوله نوری برای اتصال به یک چاپگر سازگار برای چاپ مستقیم داده ها یا به رایانه شخصی برای ذخیره سازی داده ها است. این باتری با یک بسته باتری قابل شارژ NiMH یا یک آداپتور/شارژر AC 120 ولتی 60 هرتز (هر دو شامل) کار می کند. هنگامی که با باتری کار می کند، پس از 30 دقیقه عدم استفاده به طور خودکار خاموش می شود تا عمر باتری حفظ شود و دارای یک نشانگر کم بودن باتری است که زمانی که باتری نیاز به شارژ مجدد دارد سیگنال می دهد. مطابق با استاندارد اروپا (EN) 61010-1:2001، موسسه استاندارد ملی آمریکا و انجمن بین المللی اتوماسیون (ANSI/ISA) S82.02.01، CAN/CSA (انجمن استانداردهای کانادا) C22.2 61010-1-04، و UL (Anderwriters Laboratories) استانداردهای ایمنی 61010-1-04، و برای تاسیسات CAT (رده) III تا 600 ولت رتبه بندی شده است، که تجهیزات را در تاسیسات ثابت پوشش می دهد، مانند سوئیچ ها در تاسیسات ثابت و برخی از تجهیزات صنعتی که به طور دائم به ثابت متصل هستند. نصب دارای نشان CE (انطباق اروپایی) است. این دستگاه دارای یک پروب ولتاژ با امپدانس بالا 40 مگاهرتز (فقط با مدل‌های Fluke 124)، مجموعه‌ای از سرنخ‌های آزمایشی با گیره‌های کوچک و گیره‌های تمساح، یک آداپتور BNC به موز، یک بسته باتری قابل شارژ NiMH (نصب شده)، یک آداپتور برق متناوب است. / شارژر باتری و دفترچه راهنمای کاربر. سری Fluke ScopeMeter 120 با و بدون کیت SCC120 در دسترس است. این کیت شامل نرم افزار CD-ROM FlukeView برای ذخیره و تجزیه و تحلیل داده ها، یک کابل آداپتور RS-232/USB برای اتصال به رایانه شخصی و یک کیف حمل سخت برای ذخیره دستگاه و لوازم جانبی آن است. این نرم افزار با سیستم عامل های مایکروسافت ویندوز 2000 و فراتر از آن سازگار است.

از جمله امکانات Fluke 123

• اسیلوسکوپ دیجیتال دو ورودی 20 مگاهرتز.
• دو مولتی متر دیجیتال 5000 عددی واقعی.
• 10 ذخیره تنظیمات و صفحه نمایش
• یک ضبط کننده TrendPlot با ورودی دوگانه.
• اتصال و مشاهده سادگی ماشه برای عملیات دست خاموش.

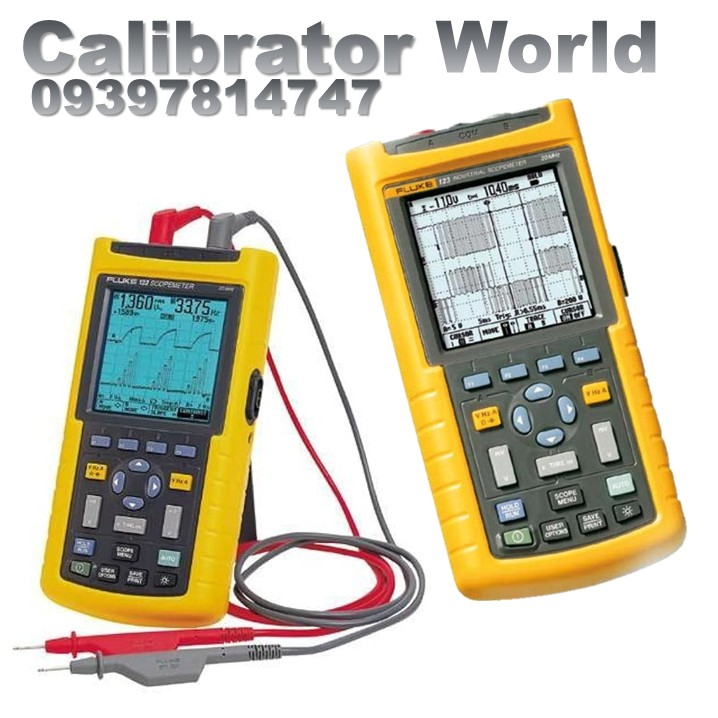

• لیدهای تست محافظ برای اندازه گیری اسیلوسکوپ، مقاومت، تداوم و ظرفیت.
• تا هفت ساعت کارکرد باتری با باتری استاندارد
• گواهی ایمنی CAT III 600 V.
• رابط RS-232 ایزوله نوری.
• کیس فشرده مقاوم.

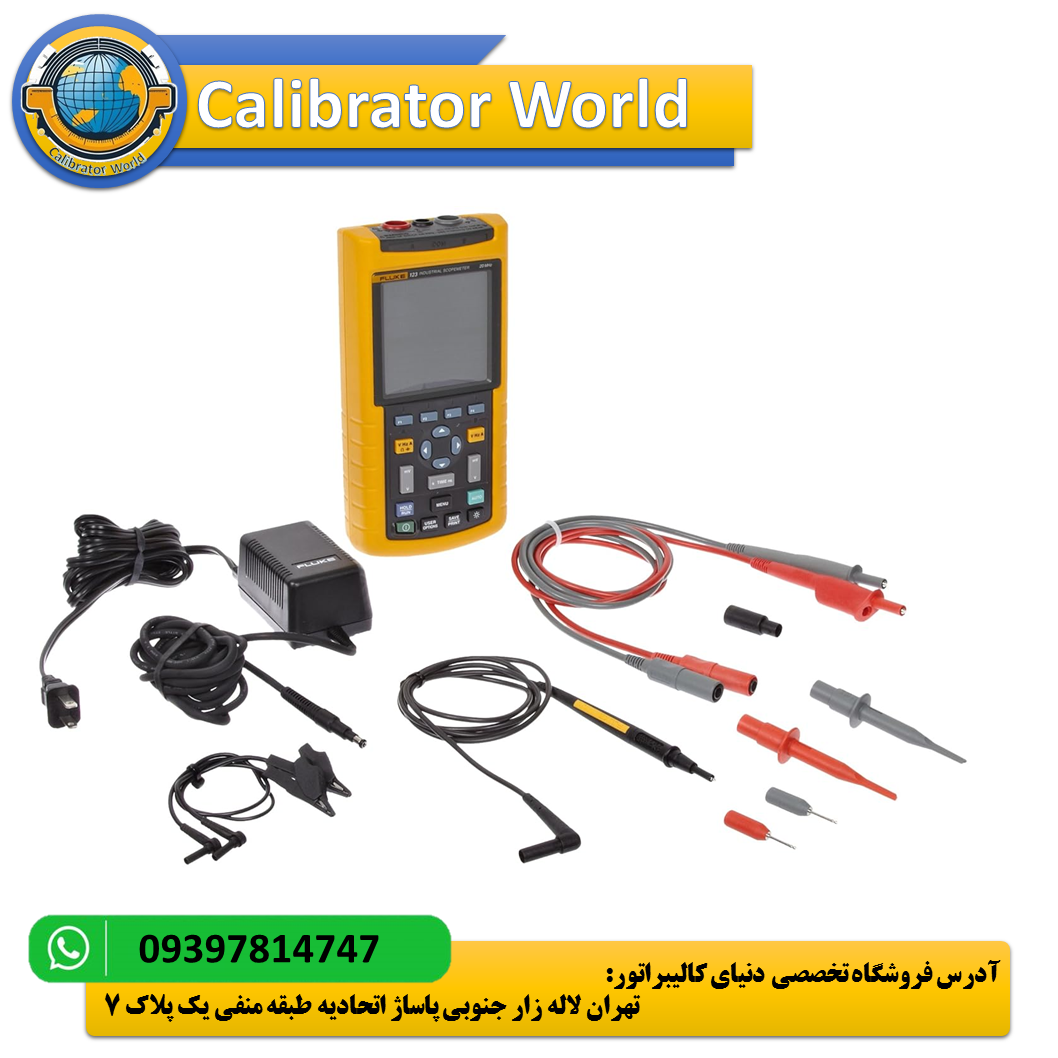

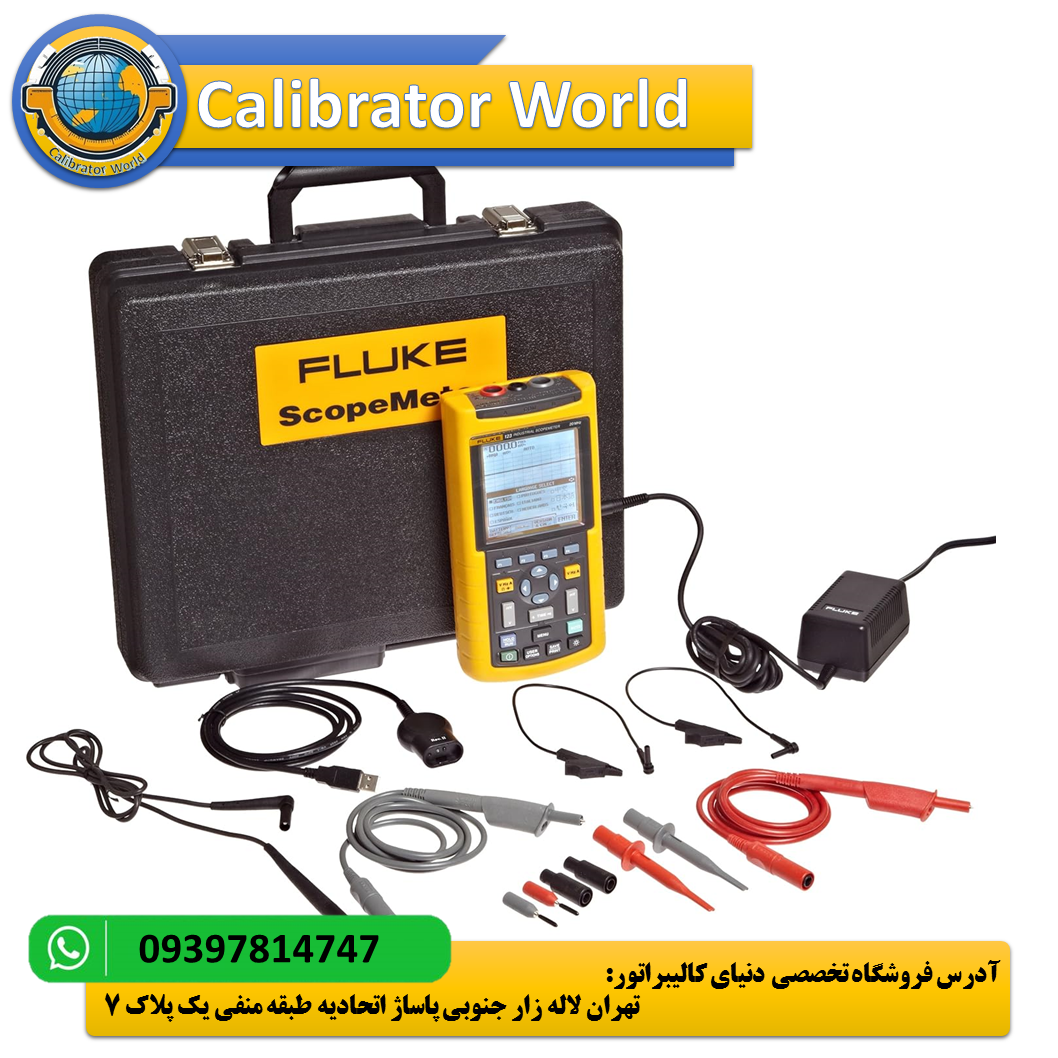

آنچه شامل می شود:

• گیره تمساح Fluke AC120
• آداپتور BNC محافظ Fluke BB120
• جزوه شروع کار
• گیره قلاب Fluke HC120
• شارژر باتری/آداپتور ولتاژ خط Fluke PM8907
• مجموعه سرب تست محافظ Fluke STL120
• فلوک BP120 MH

مشخصات Fluke 123

• صفحه نمایش: LCD تک رنگ 10.2 سانتی متر
• پهنای باند: 20 مگاهرتز
• تعداد ورودی: 2; ماشه خارجی ایزوله اختیاری از طریق ITP120
• مولتی‌متر True-rms: DMM دارای 5000 شمارش دوگانه
• ورودی دوگانه TrendPlot: بله
• انواع ماشه: Connect-and-View™، اجرا آزاد، تک شات، لبه، ویدئو
• حالت Scope Envelope: بله
• اندازه گیری دامنه: 26 اندازه گیری خودکار
• حافظه (صفحه نمایش/تنظیمات): 10
• دارای گواهینامه ایمنی: (EN61010-1) 600 V CAT III (ابزار و لوازم جانبی همراه)
• باتری (نصب شده): 7 ساعت Ni-MH (BP120MH)
• رابط کامپیوتر و چاپگر: استفاده از آداپتور/کابل اختیاری عایق نوری OC4USB (USB) یا PM9080 (RS-232)

فایل ضمیمه/ فایل Datasheet and manual

دانلود manual Fluke 123 Industrial ScopeMeter

دانلود  datasheet Fluke 123 Industrial ScopeMeter
