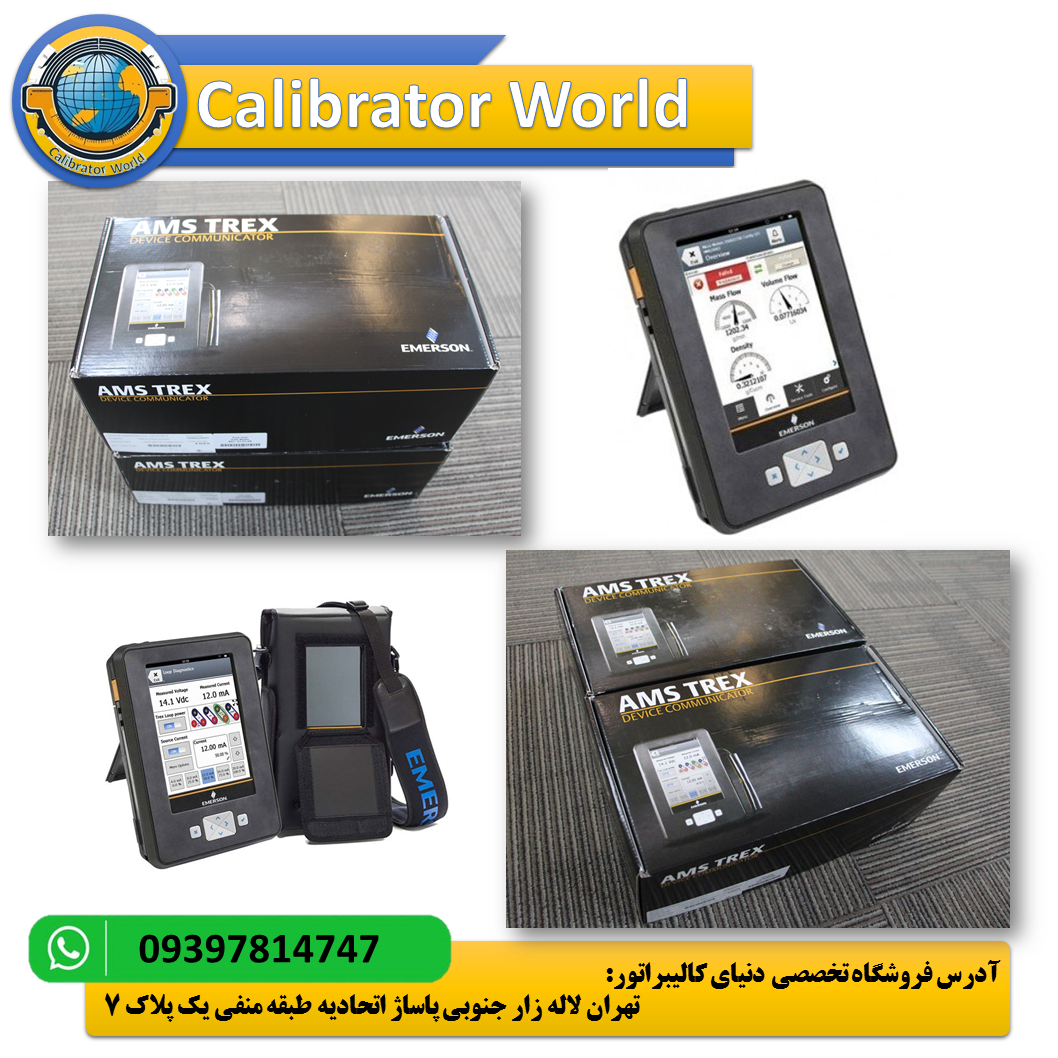

هارت کامیونیکیتور AMS Trex

توضیحات

هارت کامیونیکیتور AMS Trex

هارت کامیونیکیتور AMS Trex یک دستگاه ارتباطی قوی و قابل اعتماد است. برای اینکه یک ارتباط‌دهنده در این زمینه مفید باشد، باید طوری ساخته شود که دوام داشته باشد و برای هر چیزی آماده باشد. ارتباط دهنده Trex به گونه ای طراحی شده است که در برابر شرایط سخت در داخل و اطراف تاسیسات تولیدی مقاومت کند. دستگاه ناهموار به راحتی در دست است، اما به گونه ای طراحی شده است که برجستگی ها و قطرات ناشی از استفاده معمولی در گیاه را از بین ببرد. علاوه بر این، ارتباط دهنده Trex در برابر رطوبت و دمای شدید محافظت می شود و به شما امکان می دهد بدون توجه به شرایط محیطی کار کنید. نمای بیرونی مستحکم مطابق با استانداردهای ایمنی ذاتی برای محدود کردن تجمع انرژی الکتریکی ساکن طراحی شده است. بر خلاف دستگاه‌های تلفن همراه درجه یک مصرف‌کننده، ارتباط‌دهنده Trex در برابر سوء استفاده از محیط‌های سخت مقاومت می‌کند.

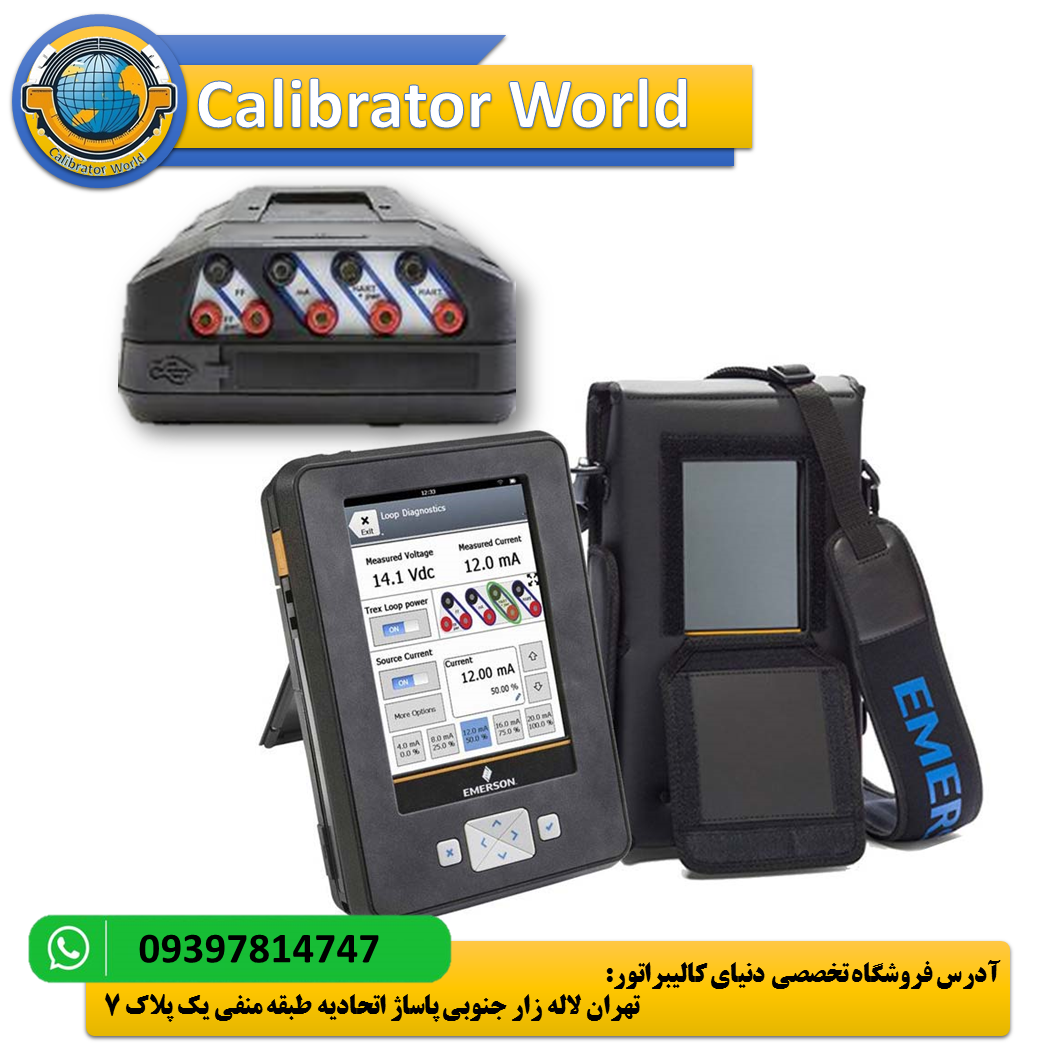

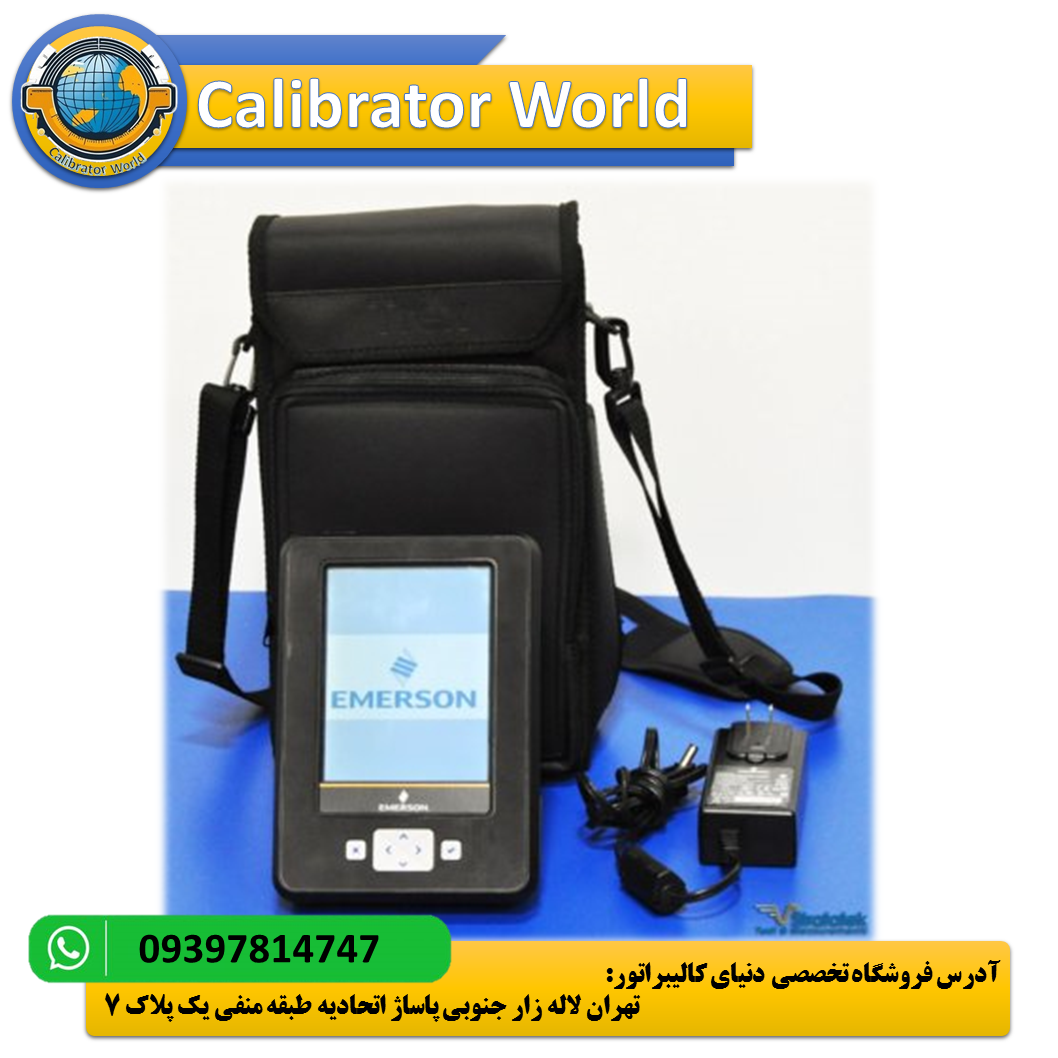

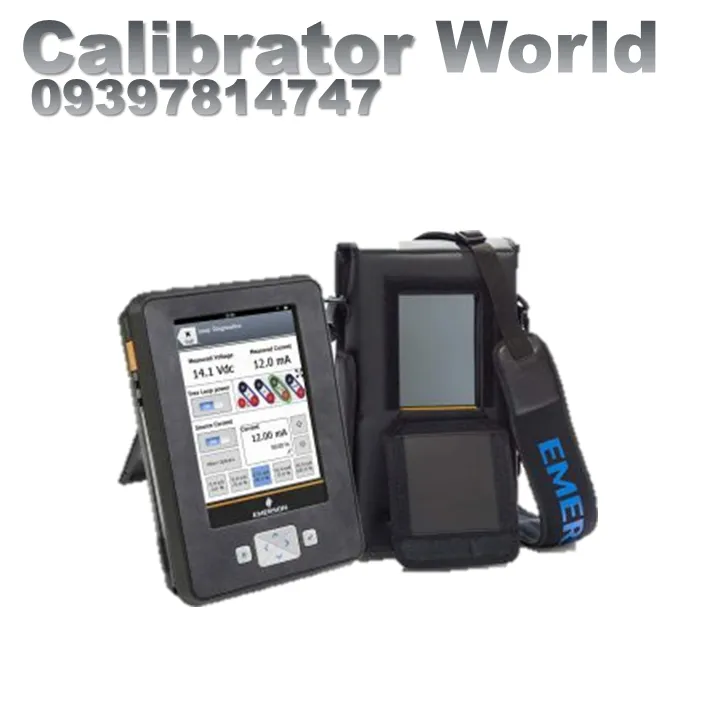

این کیف حمل که بر اساس بازخورد کاربر و با در نظر گرفتن استفاده میدانی طراحی شده است، دارای یک پنجره دسترسی است که به شما امکان می دهد از رابط استفاده کنید و دارای جیب هایی به اندازه کافی بزرگ برای حمل شارژر، مجموعه های سرب اضافی یا سایر ابزارهایی است که ممکن است در میدان مورد نیاز داشته باشید.

صفحه نمایش لمسی برای میدان

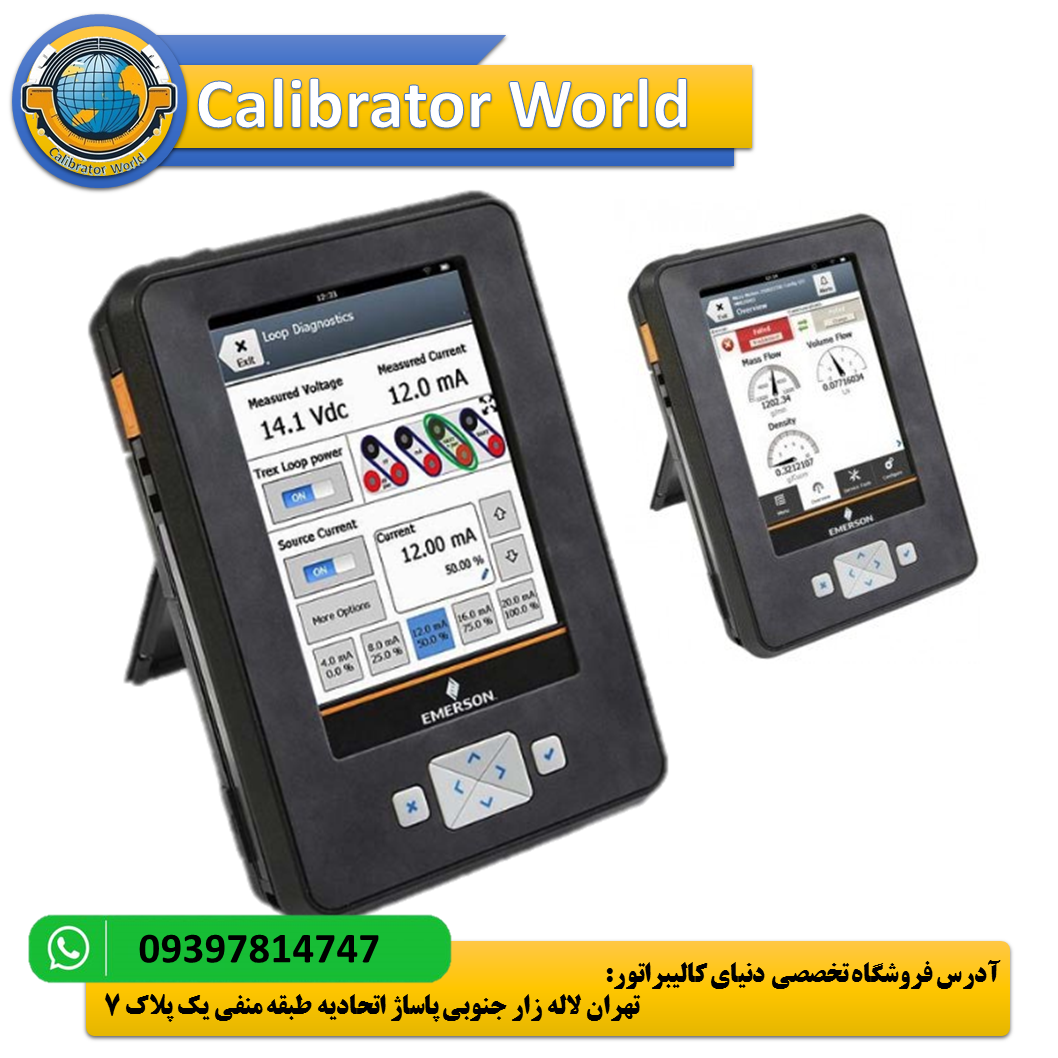

هارت کامیونیکیتور AMS Trex دارای یک صفحه نمایش لمسی مقاومتی 5.7 اینچی برای استفاده آسان با دستکش های کار حجیم است. صفحه نمایش با نور پس زمینه قابل تنظیم را می توان به راحتی تغییر داد تا در مصرف برق صرفه جویی شود یا با محیط های تاریک یا نور شدید خورشید سازگار شود، و تضمین می کند که صفحه نمایش واضح همیشه قابل خواندن باشد.

برنامه ی شخصی

هارت کامیونیکیتور AMS Trex شامل Upgrade Studio، یک برنامه رایانه شخصی است که به روز نگه داشتن واحد Trex با نرم افزارها و برنامه های جدید کمک می کند. با ارتقا استودیو، ابزارهای تشخیصی مهم را به جعبه ابزار خود اضافه کنید و آنها را به هر تعداد ارتباط دهنده Trex منتقل کنید. با چندین برنامه در دسترس و بسیاری از برنامه‌های دیگر در حال توسعه، استودیوی ارتقاء هارت کامیونیکیتور AMS Trex را به دستگاهی تبدیل می‌کند که هر کجا و هر کاری را انجام دهید.

از دیگر ویژگی های دیگر این محصول

• با یک رابط کاربری مدرن و بصری، کارایی را بهبود بخشید
• دستگاه ها را سریع تر راه اندازی و اعتبار سنجی کنید
• با عیب یابی پیشرفته دستگاه، به سرعت مشکلات موجود در این زمینه را برطرف کنید
• دریچه ها را به صورت خطی پیکربندی و آزمایش کنید
• ذاتا ایمن؛ قابل استفاده در هر جایی که نیاز دارید
• پس از فعال شدن واحد Trex، برنامه ValveLink Mobile بدون هزینه در دسترس است
• با برنامه Field Communicator طیف گسترده ای از گزینه ها را برای پیکربندی و عیب یابی دستگاه های HART و FOUNDATION Fieldbus ارائه می دهد.
• با برنامه Loop Diagnostic، می‌توانید حلقه را در میدان فعال کنید و همچنین عیب‌یابی حلقه و پرداخت‌ها را انجام دهید. این برنامه به اعتبارسنجی مشخصه حلقه کمک می کند و به شما امکان می دهد مشکلات سیم کشی را ایزوله و عیب یابی کنید.
• برنامه Fieldbus Diagnostics مجموعه ابزار لازم را برای عیب‌یابی و اعتبار بخشیدن به بخش‌های Fieldbus Foundation در اختیار شما قرار می‌دهد.
• برنامه WirelessHART Provisioning به شما امکان می دهد شبکه های بی سیم را در زمان کمتری، با احتمال خطای کمتر و با روشی ایمن تر ارائه دهید. این برنامه می تواند صدها دستگاه را با فشار یک دکمه پیکربندی کند، دقت را بهبود بخشد و به شما امکان می دهد کل شبکه را تا 6 برابر سریعتر ارائه دهید.

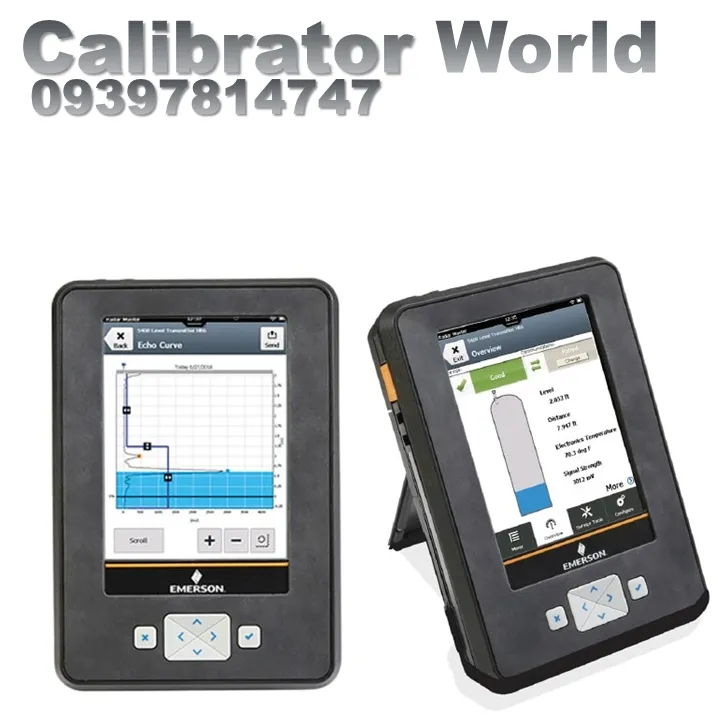

• برنامه Radar Master شما را قادر می سازد تا با آوردن قدرت نرم افزار Radar Master به میدان، از دقت اندازه گیری و پیکربندی فرستنده های سطح رادار Rosemount خود اطمینان حاصل کنید. از گرافیک های پویا برای تأیید تنظیمات و در عین حال محافظت از ایمنی پرسنل و دارایی های خود استفاده کنید.
• با Valvelink Mobile، می‌توانید وضعیت مونتاژ و عملکرد سوپاپ را بدون تأثیر بر فرآیند تجزیه و تحلیل و بررسی کنید. پیکربندی و عیب یابی کنترلرهای شیر دیجیتال هرگز کارآمدتر نبوده است.
• ماشین حساب – برنامه ماشین حساب برای AMS Trex شامل یک ماشین حساب ساده، ماشین حساب تبدیل برای تبدیل های پایه، مبدل حلقه یا ماشین حساب قانون اهم و مبدل واحد برای واحدهای مهندسی است.
•  برنامه Trex Help یک راهنمای راهنمای قابل جستجو ارائه می دهد که اطلاعات کلیدی در مورد عملکرد و عیب یابی را در دسترس شما قرار می دهد.
• نمایشگر PDF – فایل‌های PDF را به هارت کامیونیکیتور AMS Trex انتقال دهید تا به آسانی به کتابچه‌های راهنما، فرآیندهای کاری، یادداشت‌ها و هر فایل PDF دیگری در این زمینه دسترسی داشته باشید.

امکانات دیگر این محصول

هارت کامیونیکیتور AMS Trex که برای کار راحت، یک دست و تمام روز در میدان طراحی شده است، به صورت یکنواخت با یک بند دستی ناهموار بسته بندی شده است تا بتوانید به راحتی آن را حتی هنگام کار در فضاهای تنگ نگه دارید. به طور استاندارد با 32 گیگابایت حافظه برنامه ارائه می شود که فضای زیادی را برای شخصی سازی آن با برنامه های مورد نظر شما فراهم می کند. با اتصال USB و Wi-Fi داخلی، می‌توانید با استفاده از گزینه اتصال که راحت‌تر است، داده‌ها را به و از دستگاه ارتباط منتقل کنید. با گزینه های ارتباطی متعدد، ارتباط گیرنده شما هرگز به این اندازه متصل نبوده است. ماژول برق قوی لیتیوم یون ارتباطی آن را برای ساعت‌ها و در یک جابجایی کامل، حتی زمانی که برای تامین انرژی دستگاه‌های دیگر در میدان مورد استفاده قرار می‌گیرد، کار می‌کند.

مشخصات هارت کامیونیکیتور AMS Trex

• پردازنده، حافظه و سیستم عامل
• ریزپردازنده 800 مگاهرتز ARM Cortex A8 / NXP
• حافظه داخلی فلش 2 گیگابایت NAND و 32 گیگابایت فلش توسعه یافته
• سیستم عامل Windows Embedded Compact 2013
• رم 512 مگابایت DDR3 SDRAM

مشخصات فیزیکی

• وزن تقریبی 2.9 پوند (1330 گرم)
• صفحه نمایش لمسی مقاومتی VGA رنگی 5.7 اینچی (14.5 سانتی متر).
• دکمه X Keypad – شبیه کلید Back
• ماژول برق لیتیوم یون قابل شارژ باتری
• زمان کارکرد باتری 8+ ساعت استفاده معمولی
• زمان شارژ 3 تا 4 ساعت
• ال ای دی 6 ال ای دی. پنج LED برای نشان دادن پیشرفت شارژ. یک LED برای نشان دادن آداپتور AC در حال شارژ ماژول برق است.
• گزینه های شارژر باتری ولتاژ ورودی 90-264 VAC, 47-63 هرتز

اتصالات

• کانکتور USB Micro USB. USB 2.0
• قبل از اتصال به دستگاه، کابل USB را از واحد Trex جدا کنید.

بی سیم

• تأییدیه های بی سیم تأییدیه های FCC، CE، RED و IC، دارای گواهی برای استفاده در بیش از 100 کشور
• بلوتوث 2.1، برد تا 10 متر
• Wi-Fi 802.11 b/g، برد تا 33 متر
• NFC Active NFC، برد تا 20 سانتی متر

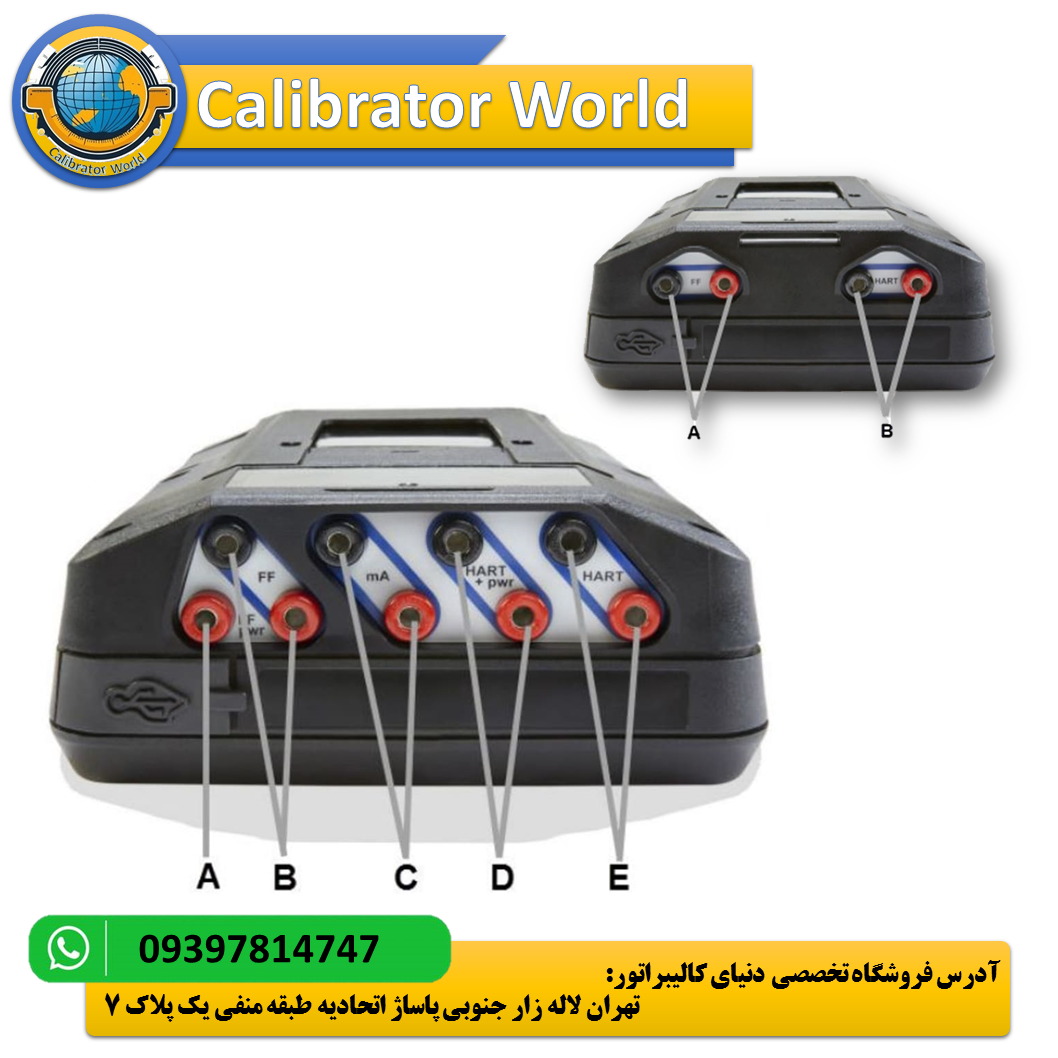

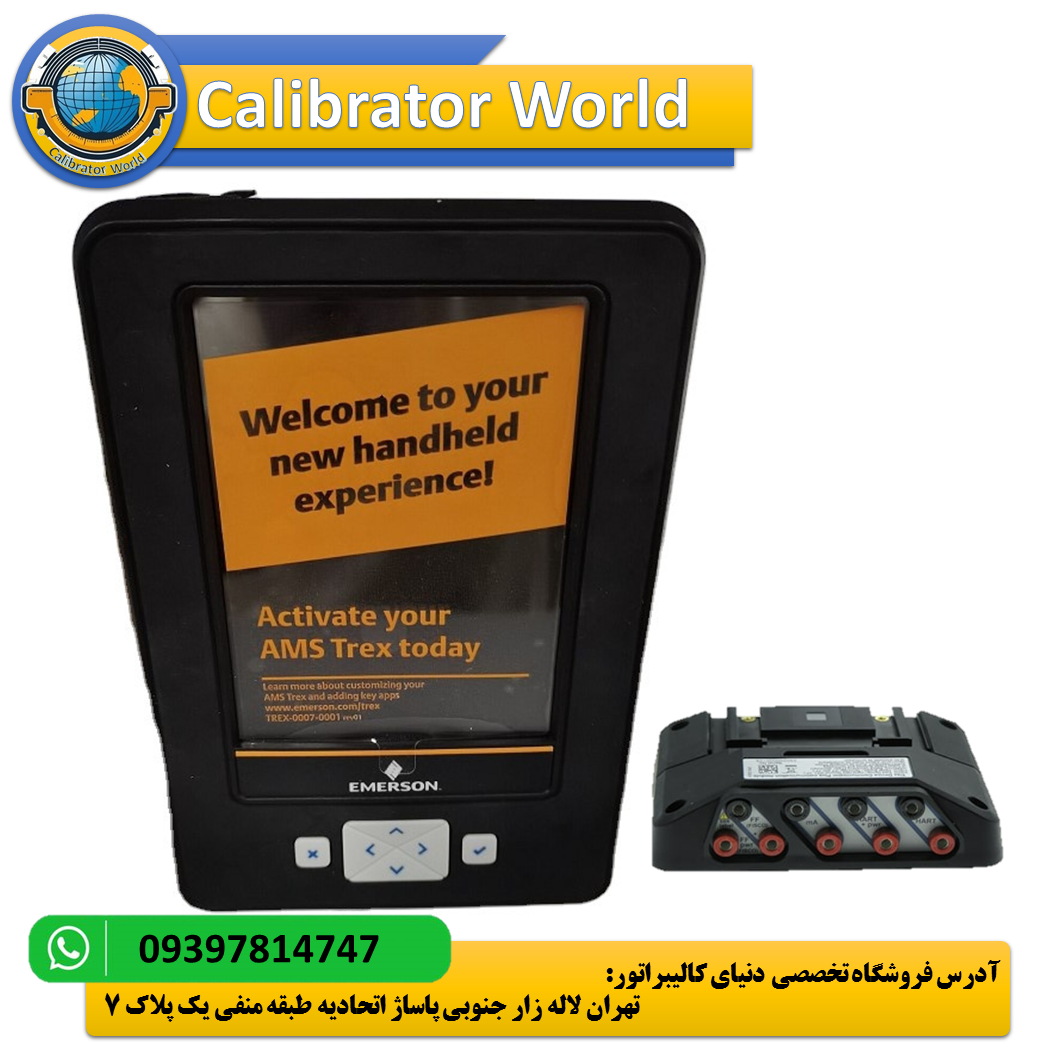

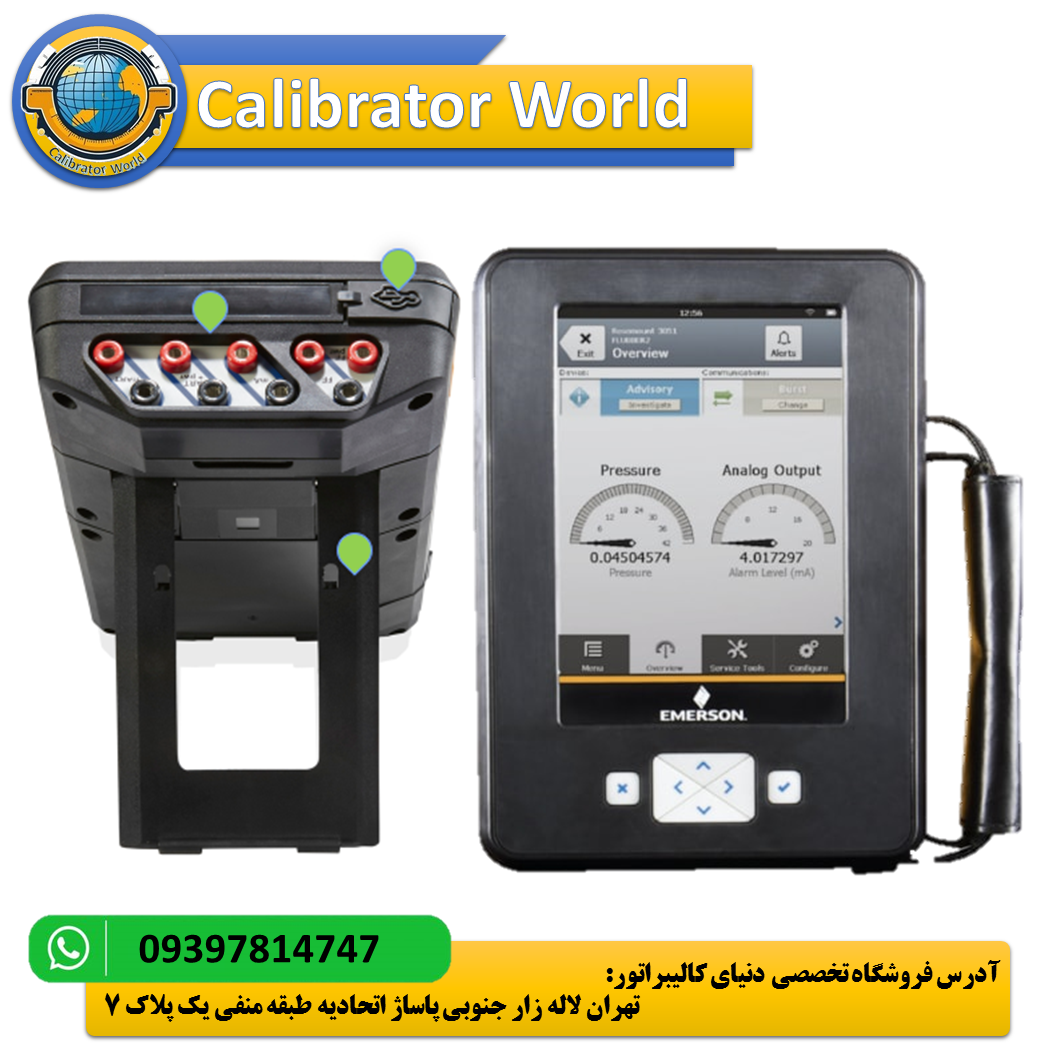

ماژول های ارتباطی

• ماژول ارتباطی دستگاه ارتباط ترمینال HART ارتباط دستگاه HART را فعال می کند
• اتصال دهنده ها: دو شاخه جک موزی
• مقاومت داخلی اختیاری: 250 یا 500 اهم
• فیلدباس (FF) پایه ارتباط دستگاه فیلدباس
• اتصال دهنده ها: دو شاخه جک موزی
• ترمینال HART ماژول ارتباطی Device Communicator Plus، ارتباط دستگاه HART را فعال می کند
• ترمینال برق + HART ارتباط HART را با واحد Trex فعال می‌کند و برق یک دستگاه HART را در یک نیمکت تامین می‌کند.
• کانکتورها: دو شاخه جک موزی شامل منبع تغذیه HART، مقاومت (167 اهم)، کنترل جریان و آمپرمتر است. محدوده جریان: 3 -22.5 میلی آمپر

ترمینال mA (آمپرمتر خارجی)

• جریان را در یک حلقه جریان 4-20 میلی آمپر اندازه گیری می کند. اتصال دهنده ها: دو شاخه جک موزی. محدوده جریان: حداکثر 22.5 میلی آمپر. رزولوشن: 0.1 میلی آمپر

ترمینال فیلدباس (FF).

• ارتباط دستگاه پایه فیلدباس را فعال می کند. اتصال دهنده ها: دو شاخه جک موزی

ترمینال برق FF + FF

• برق را برای یک دستگاه فیلد باس بنیادی در یک راه اندازی نیمکت فراهم می کند. کانکتور: یک دوشاخه جک موز (دارای تهویه کننده برق). محدوده جریان: 0-38 میلی آمپر

زیست محیطی

• استفاده از -20 درجه سانتی گراد تا +55 درجه سانتی گراد (4- درجه فارنهایت تا 131 درجه فارنهایت). برای تأیید IS: -20 درجه سانتی گراد تا +50 درجه سانتی گراد (-4 درجه فارنهایت تا 122 درجه فارنهایت)
• +10 درجه سانتی گراد تا +45 درجه سانتی گراد (50 درجه فارنهایت تا 113 درجه فارنهایت) شارژ کنید
• ذخیره سازی با ماژول برق -20 درجه سانتیگراد تا 50+ درجه سانتیگراد (4- درجه فارنهایت تا 122 درجه فارنهایت) (کمتر از 1 ماه)
• ذخیره سازی بدون ماژول برق -20 درجه سانتی گراد تا +60 درجه سانتی گراد (4- درجه فارنهایت تا 140 درجه فارنهایت)

رتبه بندی محفظه IP54

• شوک دستگاه باید از آزمایش افت 1 متری، تمام اضلاع و گوشه ها روی بتن جان سالم به در ببرد.

سایر

• نصب Windows 7 Professional Service Pack (SP1) 1 (32 و 64 بیتی)
• ویندوز 10 حرفه ای
• 512 مگابایت فضای خالی دیسک
• یک حساب کاربری ویندوز با امتیازات Administrator
